Solución de transmisión por división de ondas de 100G

(Fiberwdm Todos los derechos reservados)

Palabras clave: Transmisión múltiplex de 100G, Transmisión por división de longitud de onda de 100G, Transmisión óptica coherente, Banda O, Banda C, DCO de 200 G

La tecnología de transmisión por división de longitud de onda de 100G es una tecnología de transmisión óptica de alta velocidad, que utiliza tecnología de multiplexación por división de longitud de onda (WDM) para lograr una transmisión de señal óptica de múltiples longitudes de onda en una sola fibra, mejorando así en gran medida la capacidad de transmisión de la fibra. . Las siguientes son algunas soluciones de Fiberwdm en transmisión por división de longitud de onda de 100G.

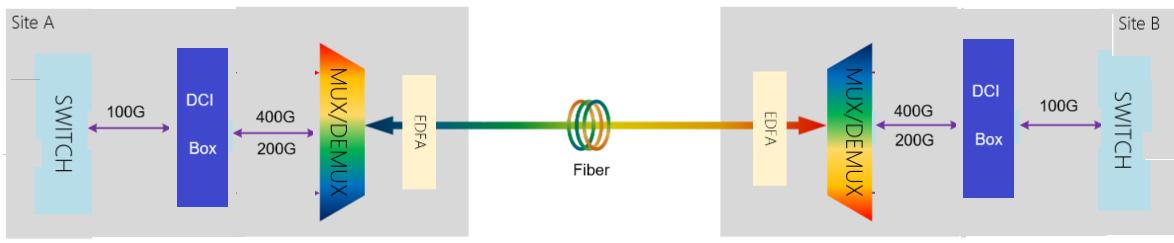

Solución de transmisión óptica coherente DCI 400G/200G:

Descripción del proyecto:

Lado del cliente: QSFP28 100G, compatible con SR4/LR4

Lado de línea: módulo óptico DWDM DCO óptico coherente CFP2 400G o 200G

Admite 2*100G(QSFP28) A 1*200G(CFP2)

Admite 4*100G(QSFP28) A 1*400G(CFP2)

Adecuado para transmisión de larga distancia de 100G

Capacidad máxima: 64*400G o 96*200G

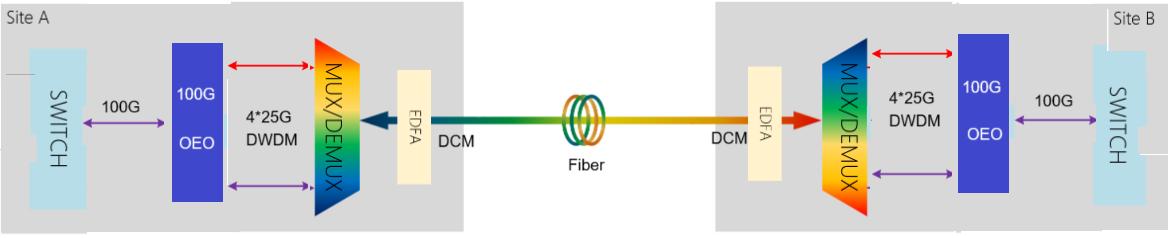

Solución de transmisión de 100G a 4*25G:

Descripción del proyecto:

Lado del cliente: QSFP28 100G, compatible con SR4/LR4

Lado de línea: módulo óptico 25G DWDM

Es adecuado para transmisiones de 100G dentro de 80 km

Se requieren amplificadores ópticos DCM y EDFA

Capacidad máxima: 24*100G (fibra doble) o 12*100G (fibra única)

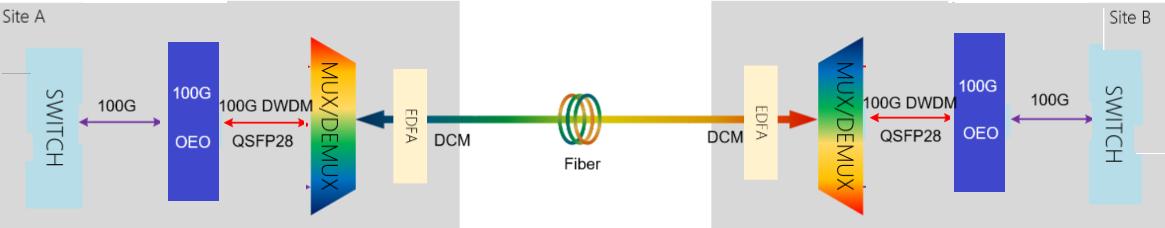

Solución de módulo óptico de banda C QSFP28 100G DWDM:

Descripción del proyecto:

Lado del cliente: QSFP28 100G, compatible con SR4/LR4

Lado de línea: módulo óptico QSFP28 100G DWDM;

El módulo óptico QSFP28 100G DWDM se puede conectar directamente al interruptor, no se puede usar la placa OEO de 100G

Es adecuado para transmisiones de 100G dentro de 80 km

Se requieren amplificadores ópticos TDCM y EDFA

Actualmente existen 2 tipos de módulos ópticos QSFP28 100G DWDM:

Módulo óptico de interfaz CS de doble longitud de onda, que ocupa dos longitudes de onda DWDM, banda C de 100 GHz, capacidad máxima de transmisión de 20*100G

Módulo óptico de interfaz LC de longitud de onda única, banda C de 100 GHz, capacidad máxima de transmisión 40 x 100 G

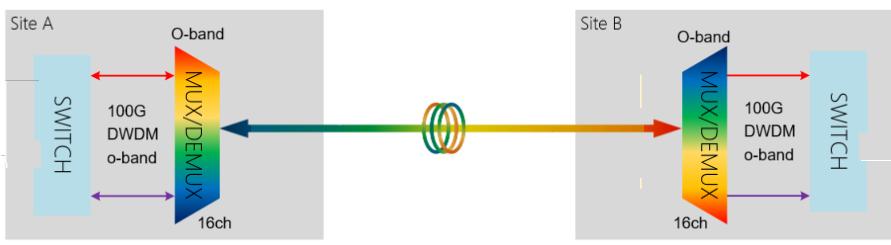

Solución de módulo óptico de banda O QSFP28 100G DWDM:

Descripción del proyecto:

El módulo óptico DWDM de banda O QSFP28 100G se puede conectar directamente al conmutador.

La distancia máxima de transmisión es 40 KM

Capacidad máxima de transmisión 16*100G (fibra dual)

Fiberwdm tiene muchos años de experiencia en fabricación en la industria de las comunicaciones ópticas, investigación, desarrollo y producción independientes de equipos de transmisión por división de longitud de onda, totalmente utilizados en centros de datos, transmisión óptica de energía, interconexión de centros de datos de bancos financieros y otros campos. Los productos cubren: CWDM, DWDM, DCI Box (400G, 200G), EDFA, OLP, amplificador Raman y otros subsistemas de transmisión óptica de sistema completo pueden satisfacer las necesidades de transmisión de fibra dual, transmisión de fibra única y larga distancia. Transmisión, transmisión de red en anillo y varios escenarios de aplicación.
