El transceptor óptico 100G LR1 SFP56-DD está diseñado para su uso en enlaces Ethernet de 100 Gigabits de hasta 10 km sobre fibra monomodo (SMF). Es compatible con SFP56-DD MSA, IEEE802.3CU, 100G Lambda 100G LR1 y 100GAUI-2 (sin FEC)¹. Las funciones de diagnóstico digital están disponibles a través de la interfaz I²C, según lo especificado por SFP56-DD MSA. El módulo incorpora una señal óptica de un canal con una longitud de onda central de 1311 nm y opera a una velocidad de datos de 100 Gbps. Este módulo puede convertir dos canales de datos de entrada eléctrica de 53 Gbps (PAM4) en un canal de señal óptica de 106 Gbps (PAM4), y también puede convertir un canal de señal óptica de 106 Gbps (PAM4) en dos canales de datos de salida eléctrica de 53 Gbps (PAM). La interfaz óptica utiliza un conector LC dúplex. El transmisor EML refrigerado de alto rendimiento y el receptor PIN de alta sensibilidad ofrecen un rendimiento superior para aplicaciones Ethernet de 100 Gigabits con enlaces de hasta 10 km.

El módulo transceptor monomodo de la serie RQ-100GDO40-XXXX está diseñado para transmisiones 100GbE multicanal para distancias de hasta 40 km sobre fibra óptica monomodo (SMF) estándar G.652. El transceptor funciona a una velocidad de datos de 100 Gbps en la longitud de onda DWDM nominal de 1295,56 nm a 1312,58 nm, según lo especificado por CW-WDM MSA. Este módulo puede convertir datos de entrada eléctricos de 4 canales de 25 Gbps (NRZ) en una señal óptica de 1 canal de 100 Gbps (PAM4), y también puede convertir una señal óptica de 1 canal de 100 Gbps (PAM4) en datos de salida eléctricos de 4 canales de 25 Gbps (NRZ). La interfaz eléctrica del módulo cumple con OIF CEI-28G-VSR y QSFP28 MSA. Está diseñado para implementarse en equipos de red DWDM en redes metropolitanas de acceso y núcleo.

El módulo transceptor monomodo de la serie RQ-100GDO60-XXXX está diseñado para transmisiones 100GbE de múltiples canales para distancias de hasta 60 KM sobre fibra óptica monomodo (SMF) G.652 estándar. El transceptor opera a una velocidad de datos de 100 Gbps en la longitud de onda DWDM nominal de 1295,56 nm a 1312,58 nm, según lo especificado por CW-WDM MSA. Este módulo puede convertir datos de entrada eléctricos de 4 canales de 25 Gbps (NRZ) en una señal óptica de 1 canal de 100 Gbps (PAM4), y también puede convertir una señal óptica de 1 canal de 100 Gbps (PAM4) en datos de salida eléctricos de 4 canales de 25 Gbps (NRZ). La interfaz eléctrica del módulo cumple con OIF CEI-28G-VSR y QSFP28 MSA. Está diseñado para implementarse en equipos de red DWDM en redes metropolitanas de acceso y núcleo.

El transceptor óptico 100G FR1 SFP56-DD FR1 está diseñado para su uso en enlaces Ethernet de 100 Gigabits de hasta 2 km sobre fibra monomodo (SMF). Es compatible con SFP56-DD MSA, IEEE802.3CU, 100G Lambda 100G FR1 y 100GAUI-2 (sin FEC)¹. Las funciones de diagnóstico digital están disponibles a través de la interfaz I²C, según lo especificado por SFP56-DD MSA. El módulo incorpora una señal óptica de un canal con una longitud de onda central de 1311 nm y opera a una velocidad de datos de 100 Gbps. Este módulo puede convertir dos canales de datos de entrada eléctrica de 53 Gbps (PAM4) en un canal de señal óptica de 106 Gbps (PAM4), y también puede convertir un canal de señal óptica de 106 Gbps (PAM4) en dos canales de datos de salida eléctrica de 53 Gbps (PAM). La interfaz óptica utiliza un conector LC dúplex. El transmisor EML refrigerado de alto rendimiento y el receptor PIN de alta sensibilidad ofrecen un rendimiento superior para aplicaciones Ethernet de 100 Gigabits con enlaces de hasta 2 km.

El transceptor óptico RQ-100G-PSM4 QSFP28 está diseñado para un alcance de hasta 10 km con una velocidad de datos de 25,78125G en cuatro carriles. Se alimenta a 3,3 V CC y funciona en el rango de temperatura comercial. Es compatible con QSFP MSA, SFF-8436, SFF-8636 y PSM4 MSA. Las funciones de diagnóstico digital están disponibles a través de la interfaz I₂C, y las funciones de control se pueden lograr mediante interfaces LVTTL en el host, incluyendo principalmente Selección de Módulo (ModSelL), Reinicio de Módulo (ResetL) y Modo de Bajo Consumo (LPMode). El transceptor incorpora una matriz de cuatro láseres (generalmente DFB), una matriz de diodos de cuatro pines, un CDR de alto rendimiento con cuatro controladores integrados y un circuito integrado TIA independiente. Las interfaces de datos de transmisión y recepción con acoplamiento diferencial en CA son compatibles con CML.

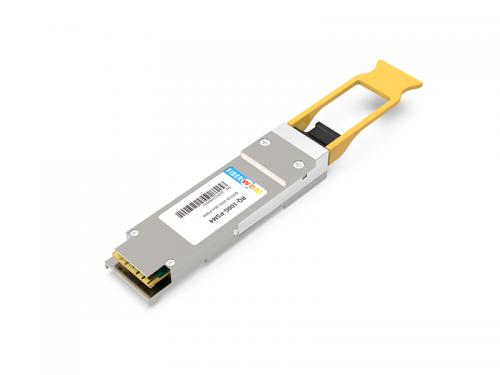

El QSFP28 PSM4 es un transceptor QSFP28 de fibra óptica, paralelo, conectable y de cuatro canales para aplicaciones Ethernet de 100G. El módulo óptico dúplex completo QSFP28 ofrece 4 canales independientes de transmisión y recepción, cada uno capaz de operar a 26 Gbps para una velocidad de datos agregada de 104 Gbps a 2 km utilizando fibra monomodo. Estos módulos están diseñados para operar en sistemas de fibra monomodo utilizando una matriz láser DFB. Un cable plano de fibra óptica con un conector MPO/MTPTM se puede conectar al receptáculo del módulo QSFP28. El QSFP28 PSM4 es un tipo de transceptor paralelo que proporciona una mayor densidad de puertos y un ahorro en el costo total del sistema.

El transceptor de Óptica Coherente Digital (DCO) QSFP28 de 100G admite transmisión de 100G a través de fibra monomodo (SMF) estándar hasta 80 km, con detección coherente de señales moduladas en QAM. La interfaz eléctrica admite específicamente 100GE con aplicaciones SM - 100G - FEC. En cuanto a la óptica, las especificaciones se ajustan al estándar IEEE 802.3bm 100GBASE-ZR(28) y a la norma ITU-T G.698.2 OWDM-IBA2(CF)/DW100-IBA2(CF), que define un formato de modulación QPSK diferencial de doble polarización de 2,95 GBd. El módulo se ofrece en versiones para temperatura comercial (de 0 °C a 70 °C) e industrial (de -40 °C a 85 °C), con configuración opcional para admitir un oscilador láser flexible con longitud de onda ajustable y una disipación de potencia del transceptor inferior a 6,0 W. El modo "automático" local es banda C completa. El módulo transceptor cumple con la Especificación para la Solución Transceptora Enchufable QSFP+ de 28 Gb/s 4X (QSFP28) y las especificaciones allí referenciadas. El transceptor cumple con la directiva RoHS y no contiene plomo, según la Directiva 2011/65/UE.

Los módulos transceptores ópticos QSFP28 ER1 de 100G están diseñados para soportar Ethernet de 100G, lo que los hace ideales para enlaces de centros de datos de hasta 40 km sobre fibra monomodo. El módulo QSFP28 ER1 de 100G cumple con la especificación 100G-ER1-40 del MSA Lambda de 100G. El extremo de transmisión convierte 4 señales eléctricas NRZ de 25G en 1 señal óptica PAM4 de 100G. El extremo de recepción inverso convierte 1 señal óptica PAM4 de 100G en 4 señales eléctricas NRZ de 25G.

El módulo incorpora una señal óptica de un canal, con una longitud de onda central de 1310 nm, que opera a una velocidad de datos de 50 Gbaud. La interfaz eléctrica cumple con IEEE 802.3cd y QSFP28 MSA en las direcciones de transmisión y recepción, y la interfaz óptica cumple con IEEE 802.3cd y 100 G Lambda MSA con un conector LC dúplex.

El módulo transceptor monomodo de la serie RQ-100GDO25-XXXX está diseñado para transmisiones de 100 GbE multicanal a una distancia de hasta 25 km sobre fibra óptica monomodo (SMF) G.652 estándar. El transceptor opera a una velocidad de datos de 100 Gbps en la longitud de onda nominal DWDM de 1295,56 nm a 1312,58 nm, según lo especificado por el CW-WDM MSA. Este módulo puede convertir 4 canales de datos de entrada eléctrica de 25 Gbps (NRZ) en 1 canal de señal óptica de 100 Gbps (PAM4), y también puede convertir 1 canal de señal óptica de 100 Gbps (PAM4) en 4 canales de datos de salida eléctrica de 25 Gbps (NRZ). La interfaz eléctrica del módulo cumple con los estándares OIF CEI-28G-VSR y QSFP28 MSA. Está diseñado para implementarse en equipos de red transceptor DWDM SM LC de 25 KM y banda O de 100 G QSFP28 de la serie RQ-100GDO25-XXXX en redes centrales y de acceso metropolitanas.

Características Velocidades de línea de soporte de 103,125 Gb/s a 112,2 Gb/s OTU4 Reloj de 4 canales integrado y recuperación de datos (CDR) en TX y RX Receptor láser y PIN LAN WDM EML con SOA Alcance de hasta 80 km para G.652 SMF Interfaz eléctrica de 38 pines conectable en caliente Cumple con QSFP28 MSA Receptáculo óptico BIDI LC Cumple con RoHS-10 y no contiene plomo Excelente rendimiento EMI Fuente de alimentación única de +3,3 V Consumo máximo de energía 5,5W Temperatura de funcionamiento de la caja Comercial: 0 ~ 70 ℃ Extendido: -5 ~ +85 ℃ Aplicaciones Enlaces Ethernet 100GBASE-ZR4 Interconexiones Infiniband QDR y DDR       redes de telecomunicaciones

Características Velocidad de datos de hasta 106,25 Gbps mediante modulación PAM4 1x100G PAM4 EML láser Interfaz óptica del receptáculo LC dúplex Fuente de alimentación única de +3,3 V Función DDM implementada Factor de forma QSFP28 conectable en caliente Longitud máxima del enlace de 500 m en fibra SMF Baja disipación de energía:
