El módulo transceptor monomodo de la serie RQ-100GDO40-XXXX está diseñado para transmisiones 100GbE multicanal para distancias de hasta 40 km sobre fibra óptica monomodo (SMF) estándar G.652. El transceptor funciona a una velocidad de datos de 100 Gbps en la longitud de onda DWDM nominal de 1295,56 nm a 1312,58 nm, según lo especificado por CW-WDM MSA. Este módulo puede convertir datos de entrada eléctricos de 4 canales de 25 Gbps (NRZ) en una señal óptica de 1 canal de 100 Gbps (PAM4), y también puede convertir una señal óptica de 1 canal de 100 Gbps (PAM4) en datos de salida eléctricos de 4 canales de 25 Gbps (NRZ). La interfaz eléctrica del módulo cumple con OIF CEI-28G-VSR y QSFP28 MSA. Está diseñado para implementarse en equipos de red DWDM en redes metropolitanas de acceso y núcleo.

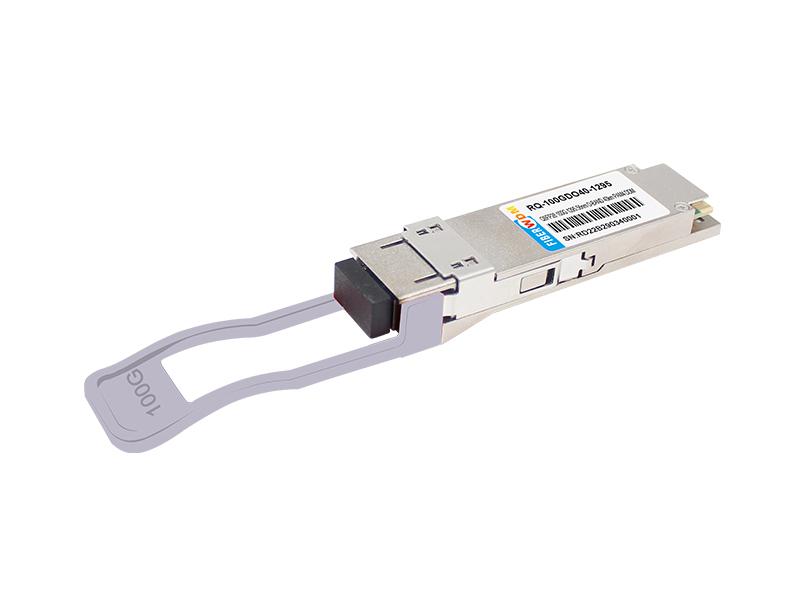

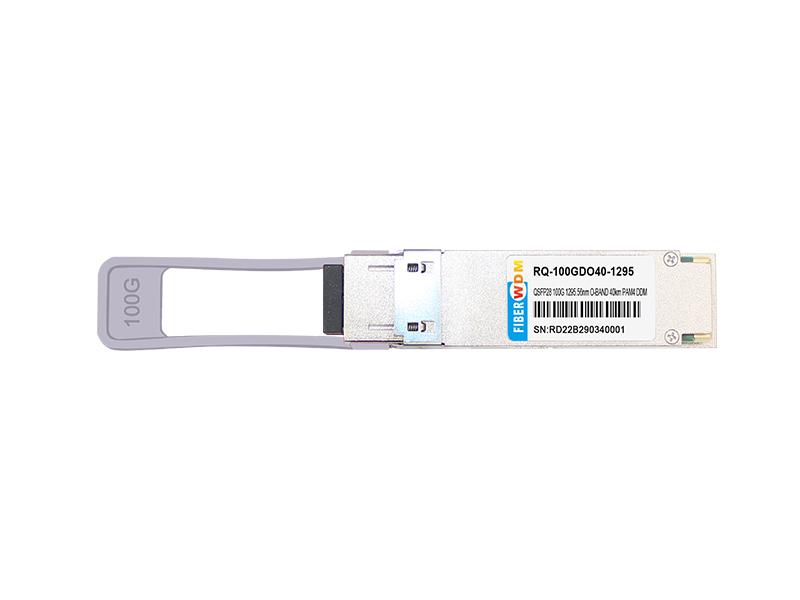

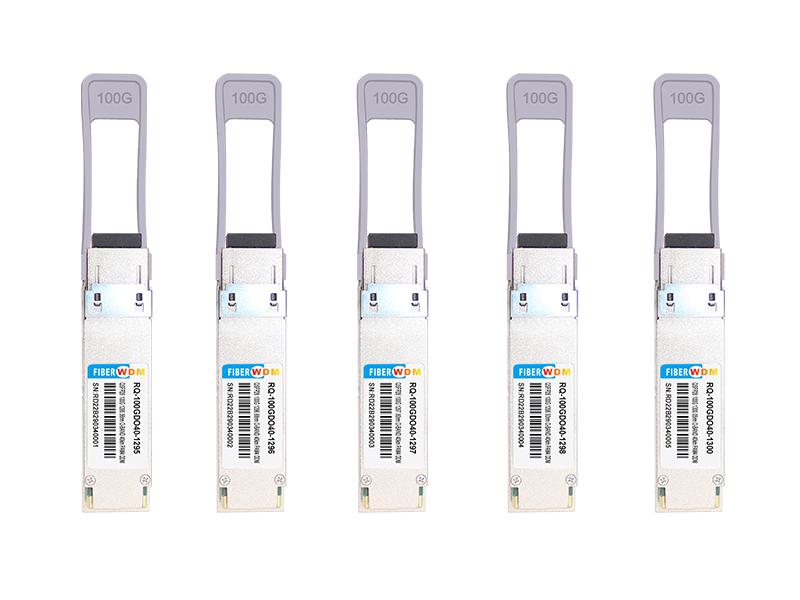

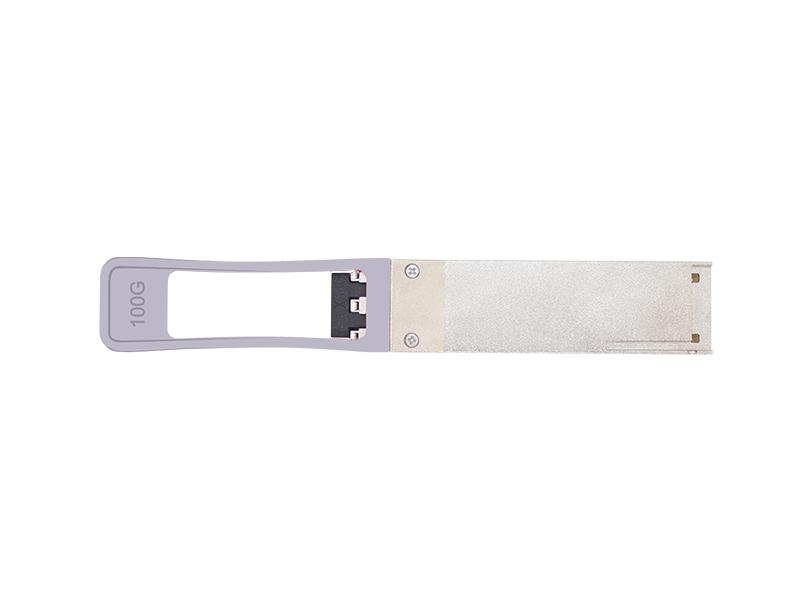

QSFP28 100G O-Band DWDM 40KMTransceptor SM LC
Información de pedido
| N.º de pieza | Velocidad de datos | Fibra | Distancia*3 | Interfaz | Temp. |
| RQ-100GDO40-XXXX*2 | 100Gbps | SMF | 40KM | LC | 0~+70°C |
*1: Para obtener la información de certificación más reciente, consulte con FIBERWDM.
*2: XXXX se refiere al rango de longitudes de onda DWDM de banda O según lo especificado por CW-WDM MSA; consulte la siguiente tabla para obtener información detallada sobre la longitud de onda central.
*3: Sobre SMF G.652.

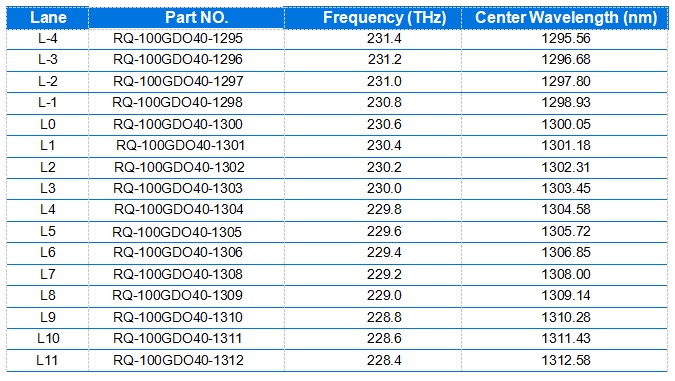

XXX-Canal se refiere a la siguiente tabla

Como se muestra en la Figura 1, la ruta del transmisor del transceptor contiene una entrada eléctrica CAUI-4 de 4x25Gbps, un multiplexor eléctrico integrado, un controlador SiPho, un monitor de diagnóstico, un control y polarización para el modulador MZ y una fuente láser monomodo. El multiplexor eléctrico integrado convierte los datos de entrada eléctricos de 4 canales de 25Gbps (NRZ) en una señal óptica de 1 canal de 100Gbps (PAM4).
Como se muestra en la Figura 1, la ruta del receptor del transceptor contiene un APD, un amplificador de transimpedancia (TIA), un demultiplexor integrado y un bloque de salida eléctrica compatible con CAUI-4 de 4x25Gbps. El demultiplexor integrado convierte una señal óptica de 1 canal de 100Gbps (PAM4) en datos de salida eléctricos de 4 canales de 25Gbps (NRZ).
La interfaz entre el módulo QSFP28 y el ASIC del host se muestra en la Figura 2. Las líneas de señal de alta velocidad están acopladas internamente en CA y las entradas eléctricas están terminadas internamente a 100 ohmios diferenciales. Todos los canales eléctricos del transmisor y receptor cumplen con la especificación CAUI-4 según IEEE 802.3cd.
El módulo tiene las siguientes señales de baja velocidad para control y estado: ModSelL, ResetL, LPMode/TxDis, ModPrsL, IntL/RxLOSL. Además, existe una interfaz serie estándar de dos cables de la industria escalada para LVTTL de 3.3 V. La definición de la interfaz de señal de control y los registros de la memoria de la interfaz serie se definen con más detalle en la sección Interfaz de control y mapa de memoria.
La exposición a sobretensiones de corriente y eventos de sobretensión puede causar daños inmediatos al módulo transceptor. Respete las precauciones para el funcionamiento normal de equipos sensibles a descargas electrostáticas, y también se debe prestar atención para limitar la exposición a las condiciones definidas en las clasificaciones máximas absolutas.
Los conectores ópticos estarán expuestos mientras el tapón del puerto no esté insertado, por lo que siempre se debe prestar atención a la protección. Cada módulo está equipado con un tapón protector del puerto para proteger los puertos ópticos. El tapón protector debe estar siempre colocado cuando la fibra óptica no esté insertada. Antes de insertar la fibra óptica, se recomienda limpiar el extremo del conector de fibra óptica para evitar la contaminación del puerto óptico del módulo debido a un conector sucio. Si ocurre contaminación, utilice métodos estándar de limpieza de puertos LC.

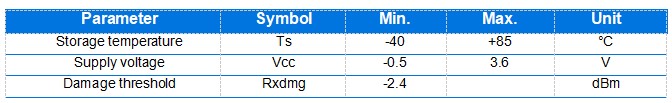

Exceder la tabla de clasificaciones máximas absolutas puede causar daños permanentes al dispositivo. Esta es solo una clasificación enfatizada y no implica el funcionamiento funcional del dispositivo que exceda las especificaciones de esta especificación técnica bajo estas u otras condiciones. El funcionamiento a largo plazo bajo las clasificaciones máximas absolutas afectará la fiabilidad del dispositivo.

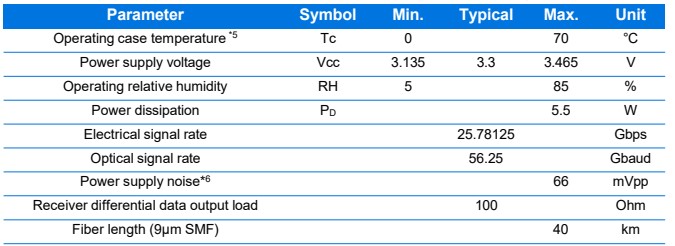

Para operaciones más allá de las condiciones de funcionamiento recomendadas, las características ópticas y eléctricas no están definidas, la fiabilidad no está garantizada y dichas operaciones durante mucho tiempo pueden dañar el módulo.

*4: Las especificaciones de la fuente de alimentación, la corriente instantánea, sostenida y en estado estable cumplen con la clasificación de potencia QSFP28 MSA.
*5: La posición de medición de la temperatura de la carcasa se muestra en la Figura 9.
*6: El ruido de la fuente de alimentación se define como la amplitud de ruido pico a pico sobre el rango de frecuencia en el lado de suministro del host del filtro de alimentación recomendado con el módulo y el filtro recomendado instalados. Los niveles de voltaje, incluido el ruido pico a pico, están limitados al rango de funcionamiento recomendado de la fuente de alimentación asociada. Consulte la Figura 7 para el filtro de alimentación recomendado.

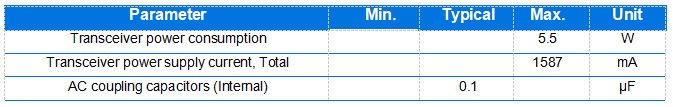

Características eléctricas generales
A menos que se indique lo contrario, las siguientes características se definen bajo condiciones de funcionamiento recomendadas.

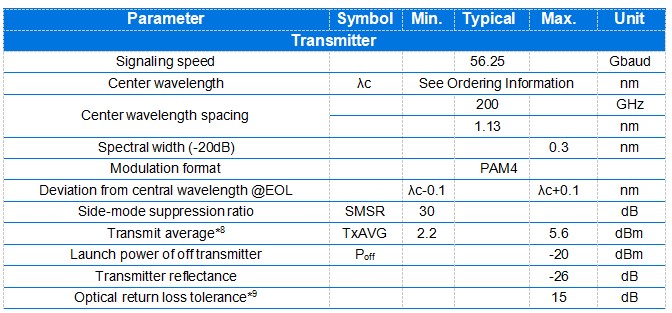

Características ópticas @Punto de prueba TP2

*8: La potencia media de lanzamiento (mín.) es informativa y no es el indicador principal de la intensidad de la señal. Un transmisor con potencia de lanzamiento inferior a este valor no puede cumplir con la normativa; sin embargo, un valor superior a este no garantiza el cumplimiento.
*9: La reflectancia del transmisor se define mirando hacia el interior del transmisor.

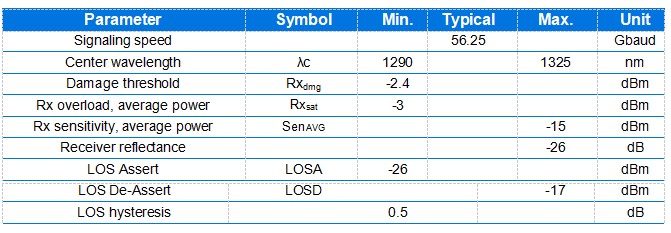

Características ópticas @Punto de prueba TP3

Tabla de cumplimiento normativo
| Característica | Método de prueba | Rendimiento |
|
Pruebas de seguridad ocular del láser y tipo de equipo
|
(IEC) EN 62368-1:2014+A11 (IEC) EN 60825-1:2014 (IEC) EN 60825-2:2004+A1+A2 |
Número de registro CDRH:2132182-000 Archivo TUV: R 50457725 0001 Archivo CB: JPTUV-100513 |
| Reconocimiento de componentes |
Reconocimiento conjunto de componentes de Underwriters Laboratories (UL) y Canadian Standards Association (CSA) para equipos de tecnología de la información, incluidos equipos eléctricos comercialesEquipos |
Archivo UL: E317337 |
| Cumplimiento de RoHS | Directiva RoHS 2011/65/UE&(UE)2015/863 |
Menos de 100 ppm de cadmio. Menos de 1000 ppm de plomo, mercurio, cromo hexavalente, bifenilos polibromados (PPB), éteres de bifenilos polibromados (PBDE), ftalato de dibutilo, ftalato de butil bencilo, ftalato de bis (2-etilhexilo) y diisobutilftalatos. |
| Descarga electrostática (ESD) en los contactos eléctricos | Modelo de cuerpo humano (HBM) de JEDEC |
Los contactos de alta velocidad deberán soportar 1000 V. Todos los demás contactos deberán soportar 2000 V. |
| Descarga electrostática (ESD) al receptáculo del conector óptico | IEC 61000-4-2:2008 |
Cuando se instalan en una carcasa y un chasis correctamente conectados a tierra, las unidades se someten a descargas de aire de 15 kV durante el funcionamiento y a descargas directas de 8 kV a la carcasa. |
|
Interferencia electromagnética (EMI) |
FCC Parte 15 Clase B; CISPR 32 (EN55032) 2015; |
Los márgenes del sistema dependen del diseño de la placa y el chasis del cliente. |
| Inmunidad |
IEC 61000-4-3:2010; EN55035:2017 |
Normalmente no muestra ningún efecto medible a partir de un campo de 10 V/m barrido de 80 MHz a6 GHz aplicado al módulo sin una carcasa de chasis. |
