El módulo transceptor monomodo de la serie RQ-100GDO60-XXXX está diseñado para transmisiones multicanal de 100 GbE a una distancia de hasta 60 km a través de fibra óptica monomodo (SMF) estándar G.652. El transceptor opera a una velocidad de datos de 100 Gbps en la longitud de onda DWDM nominal de 1295,56 nm a 1312,58 nm, según lo especificado por el CW-WDM MSA. Este módulo puede convertir 4 canales de datos de entrada eléctrica de 25 Gbps (NRZ) en 1 canal de señal óptica de 100 Gbps (PAM4), y también puede convertir 1 canal de señal óptica de 100 Gbps (PAM4) en 4 canales de datos de salida eléctrica de 25 Gbps (NRZ). La interfaz eléctrica del módulo cumple con los estándares OIF CEI-28G-VSR y QSFP28 MSA. Está diseñado para su implementación en equipos de red DWDM en redes de acceso metropolitanas y redes troncales.

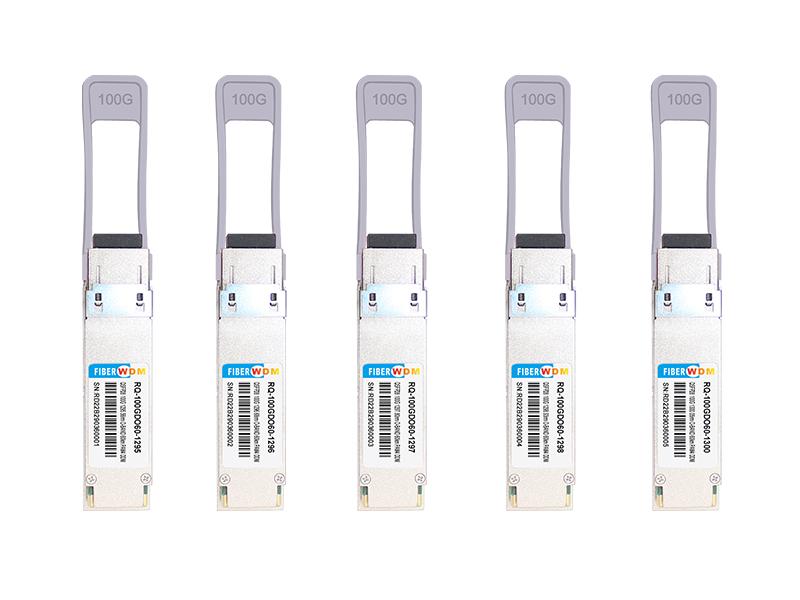

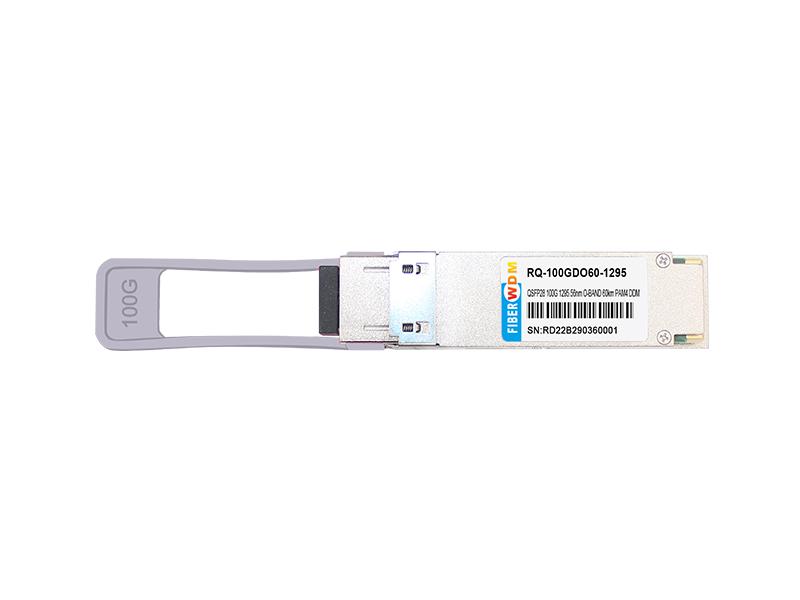

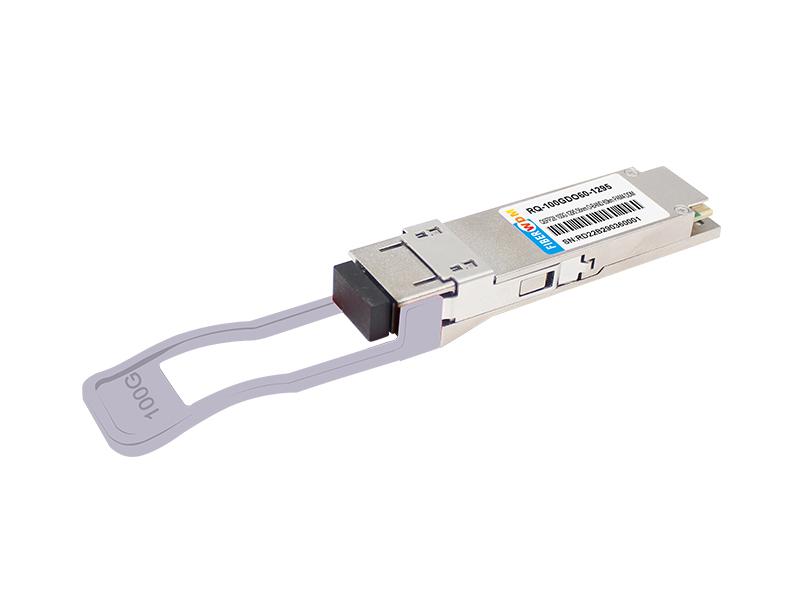

QSFP28 100G Banda O DWDM 60KM Transceptor SM LC
Información para realizar pedidos
| Número de pieza | Tasa de datos | Fibra | Distancia*3 | Interfaz | Temperatura. |
| RQ-100GDO60-XXXX*2 | 100 Gbps | SMF | 60 KM | LC | 0~+70°C |
*1: Para obtener la información de certificación más reciente, consulte con FIBERWDM.
*2: XXXX se refiere al rango de longitud de onda DWDM de banda O como se especifica en CW-WDM MSA, consulte la siguiente tabla para obtener información detallada sobre la longitud de onda central.
*3: Sobre G.652 SMF.

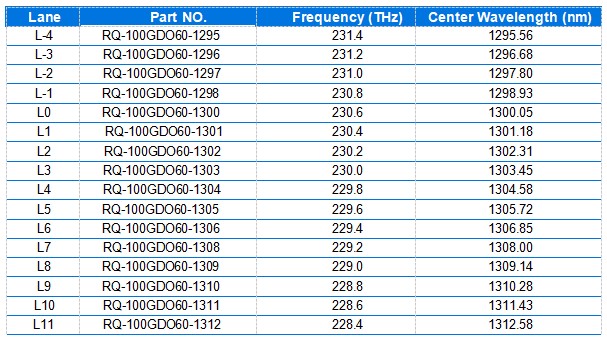

El canal XXX se refiere a la siguiente tabla.

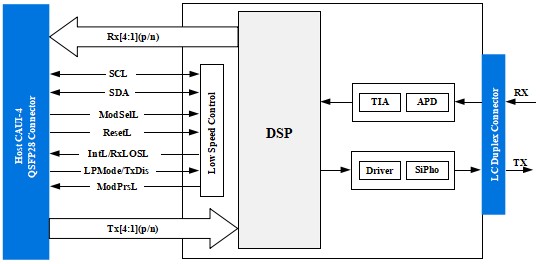

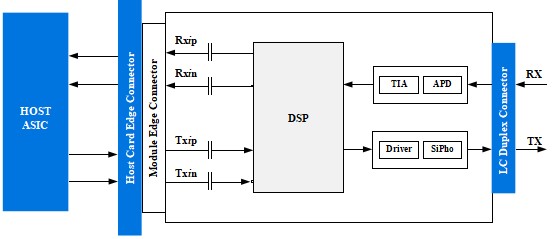

Figura 1: Diagrama de bloques del transceptor
Para simplificar, solo se muestra un canal i (i=1, 2, 3, 4).
Figura 2: Diagrama de referencia de la aplicación
Como se muestra en la Figura 1, la ruta del transmisor del transceptor contiene una entrada eléctrica CAUI-4 de 4x25 Gbps, un multiplexor eléctrico integrado, un controlador SiPho, un monitor de diagnóstico, un control y polarización para el modulador MZ y una fuente láser monomodo. El multiplexor eléctrico integrado convierte 4 canales de datos de entrada eléctrica de 25 Gbps (NRZ) en 1 canal de señal óptica de 100 Gbps (PAM4).
Como se muestra en la Figura 1, la ruta del receptor del transceptor contiene un APD, un amplificador de transimpedancia (TIA), un demultiplexor integrado y un bloque de salida eléctrica compatible con CAUI-4 de 4x25 Gbps. El demultiplexor integrado convierte 1 canal de señal óptica de 100 Gbps (PAM4) en 4 canales de datos de salida eléctrica de 25 Gbps (NRZ).
La interfaz entre el módulo QSFP28 y el ASIC host se muestra en la Figura 2. Las líneas de señal de alta velocidad están acopladas internamente en CA y las entradas eléctricas están terminadas internamente a 100 ohmios diferenciales. Todos los canales eléctricos del transmisor y del receptor cumplen con la especificación CAUI-4 según IEEE 802.3cd.
El módulo dispone de las siguientes señales de baja velocidad para control y estado: ModSelL, ResetL, LPMode/TxDis, ModPrsL e IntL/RxLOSL. Además, cuenta con una interfaz serie de dos hilos estándar de la industria, adaptada a LVTTL de 3,3 V. La definición de la interfaz de señal de control y los registros de la memoria de la interfaz serie se describen con más detalle en la sección «Mapa de memoria e interfaz de control».
La exposición a picos de corriente y sobretensiones puede dañar inmediatamente el módulo transceptor. Siga las precauciones para el funcionamiento normal de equipos sensibles a descargas electrostáticas y preste atención a limitar la exposición a las condiciones definidas en los valores máximos absolutos.
Los conectores ópticos quedarán expuestos mientras no esté insertado el tapón del puerto, por lo que es fundamental protegerlos. Cada módulo incluye un tapón protector para los puertos ópticos. Este tapón debe permanecer siempre colocado cuando no se inserte la fibra óptica. Antes de insertar la fibra óptica, se recomienda limpiar el extremo del conector para evitar la contaminación del puerto óptico del módulo. Si se produce contaminación, utilice los métodos de limpieza estándar para puertos LC.
Superar los valores máximos absolutos de la tabla puede causar daños permanentes al dispositivo. Esta es solo una indicación y no implica que el dispositivo funcione más allá de las especificaciones técnicas indicadas en estas u otras condiciones. El uso prolongado bajo los valores máximos absolutos afectará la fiabilidad del dispositivo.
Para operaciones que excedan las condiciones de funcionamiento recomendadas, no se definen las características ópticas y eléctricas, no se garantiza la fiabilidad y dichas operaciones durante un tiempo prolongado pueden dañar el módulo.

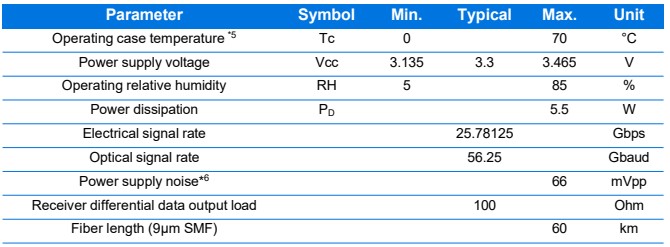

*4: Las especificaciones de la fuente de alimentación, la corriente instantánea, sostenida y en estado estacionario cumplen con la clasificación de alimentación QSFP28 MSA.
*5: La posición de la medición de la temperatura de la carcasa se muestra en la Figura 9.
*6: El ruido de la fuente de alimentación se define como la amplitud de ruido pico a pico en el rango de frecuencias en el lado de la fuente de alimentación principal del filtro de fuente de alimentación recomendado, con el módulo y el filtro recomendado instalados. Los niveles de voltaje, incluido el ruido pico a pico, están limitados al rango de funcionamiento recomendado de la fuente de alimentación asociada. Consulte la Figura 7 para ver el filtro de fuente de alimentación recomendado.

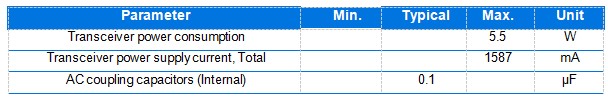

Características eléctricas generales

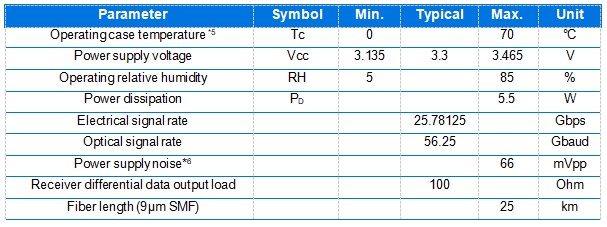

Salvo que se indique lo contrario, las siguientes características se definen bajo las condiciones de funcionamiento recomendadas.

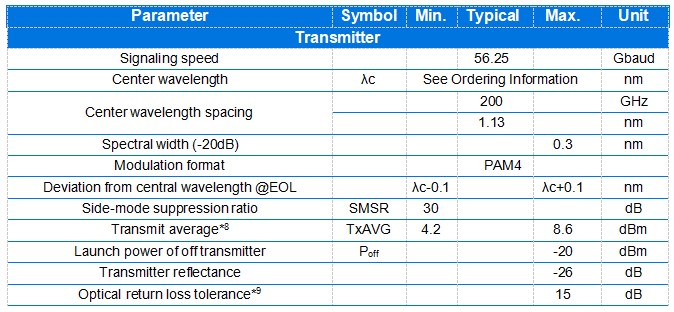

Características ópticas en el punto de prueba TP2
*8: La potencia de lanzamiento promedio (mín.) es informativa y no el indicador principal de la intensidad de la señal. Un transmisor con una potencia de lanzamiento inferior a este valor no puede cumplir con la normativa; sin embargo, un valor superior no garantiza el cumplimiento.
*9: La reflectancia del transmisor se define mirando hacia el transmisor.

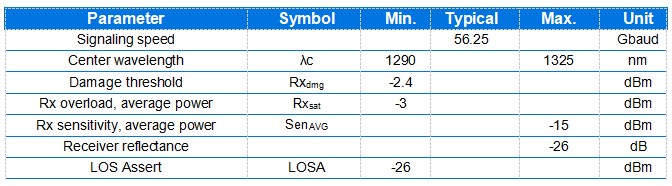

Características ópticas en el punto de prueba TP3

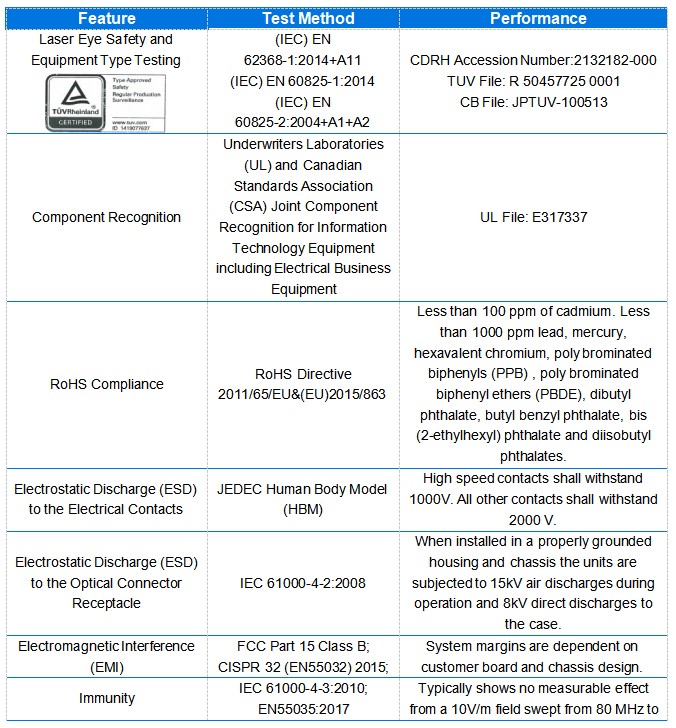

Tabla de cumplimiento normativo
