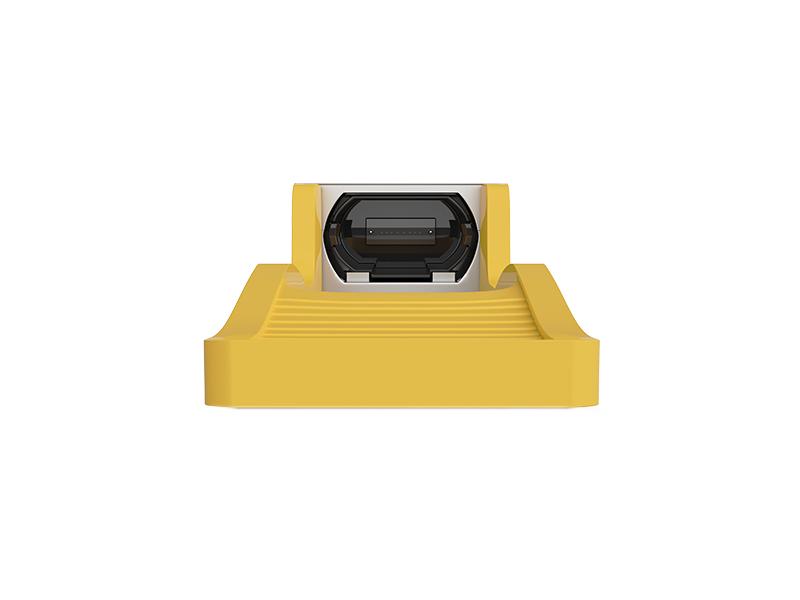

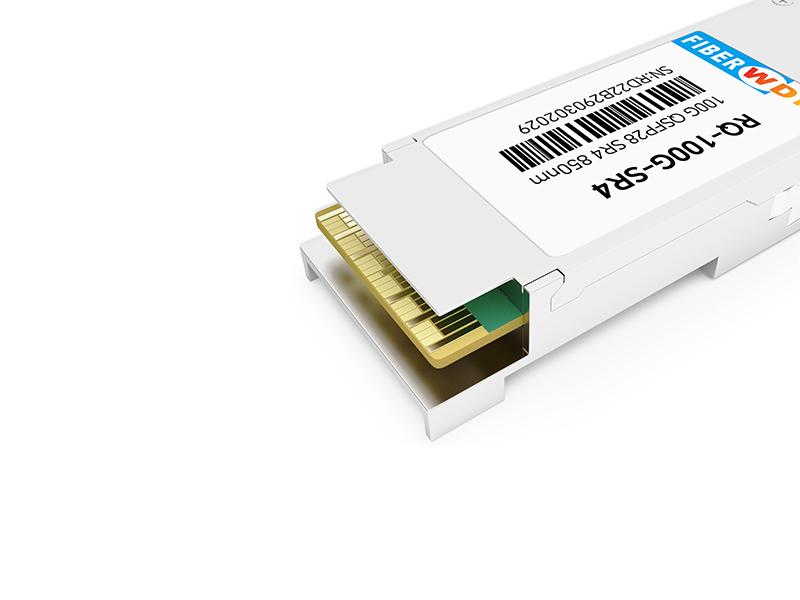

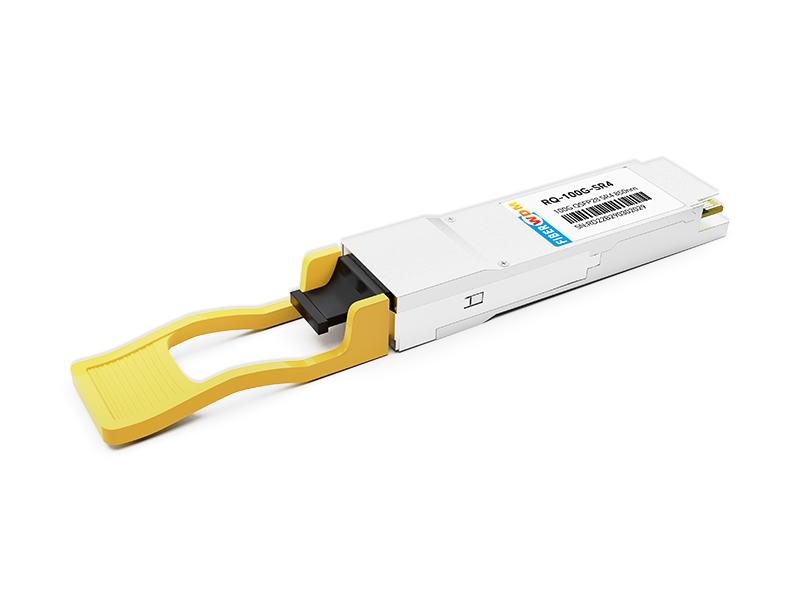

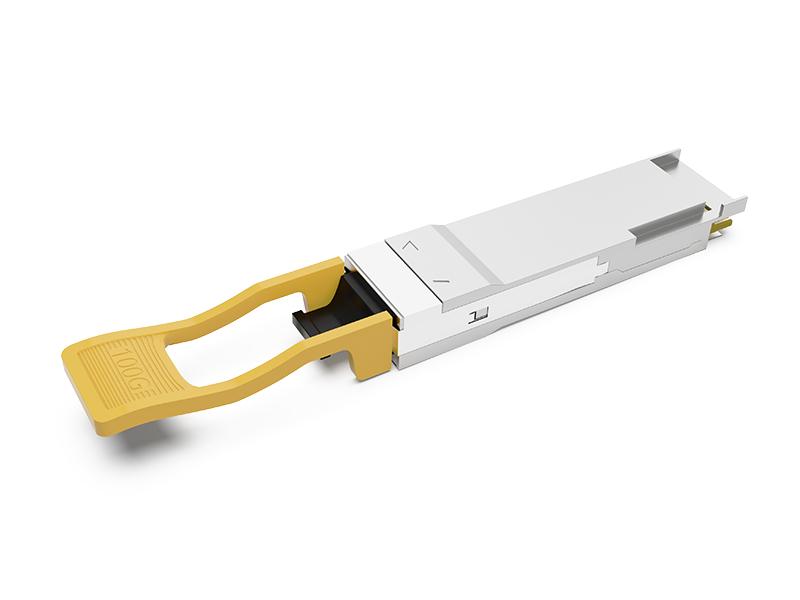

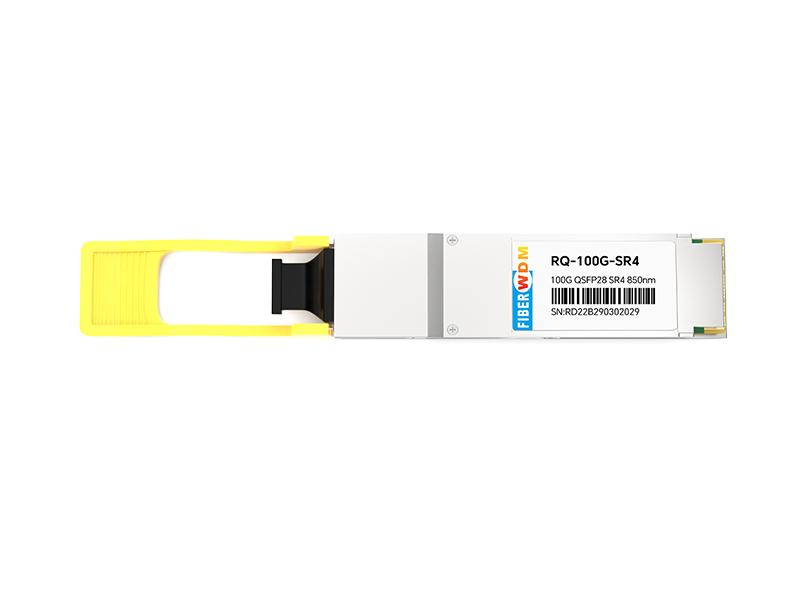

Transceptor óptico 100G QSFP28 SR4 100m 850nm MPO

Parámetro

Símbolo

mínimo

máx.

Unidades

Rango de temperatura de almacenamiento

TSTG

-40

+85

⁰C

Voltaje de suministro

CCV

0

4

V

Humedad relativa

RH

5% a 85% sin condensación

Parámetro

Símbolo

mínimo

máx.

Unidades

Caso Temperatura-Operación

TCASO

0

70

⁰C

Voltaje de suministro

vcc

3.14

3.46

V

El consumo de energía

SS PDI

2.5

W

Distancia de enlace sobre fibra OM4

100

METRO

Distancia de enlace sobre OM3Fiber

70

METRO

Parámetro del transmisor

mínimo

Típico

máx.

Unidades

Tasa de señalización, cada carril

25,78125 ± 100 ppm

Gbps

Rango de longitud de onda central

840

850

860

Nuevo Méjico

Formato de modulación

NRZ

Potencia media de lanzamiento por carril

-8.4

2.4

dBm

Ancho espectral RMS

0.6

Nuevo Méjico

Modulación óptica

Amplitud, cada carril

-6.4

3.0

dBm

Potencia de lanzamiento promedio por carril @TX Estado desactivado

-30.0

dBm

Potencia de lanzamiento en OMA menos TDEC, cada carril

-7.3

dBm

Transmisor y cierre de ojo de dispersión, cada carril

4.3

dB

Relación de extinción

2.0

dB

Tolerancia de pérdida de retorno óptico

12

dB

Transmisor Definición de máscara ocular {X1,

X2,X3,Y1,Y2,Y3}

{0.3,0.38,0.45,0.35,0.41,0.5}

Parámetro del receptor

mínimo

Típico

máx.

Unidades

Tasa de señalización, cada carril

25,78125 ± 100 ppm

Gbps

Nuevo Méjico

Rango de longitud de onda de carril

840

850

860

Formato de modulación

NRZ

Umbral de daño

3.4

dBm

Potencia de recepción promedio, cada carril

- 10.3

2.4

dBm

Potencia del receptor, cada carril (OMA)

3.0

dBm

Reflectancia del receptor

- 12,0

dB

Sensibilidad del receptor estresado (OMA), cada carril

-5.2

dBm

Condiciones de estrés para la sensibilidad del receptor de estrés

Cierre de ojos estresado

4.3

dB

Ojo estresado J2Jitter

0.39

interfaz de usuario

Ojo estresado J4Jitter

0,53

interfaz de usuario

OMA de cada carril agresor

3

dBm

Definición de máscara de ojo de receptor estresado {X1, X2, X3, Y1, Y2, Y3}

{0.28,0.5,0.5,0.33,0.33,0.4}

RX_LOS_Assert Mín./Máx.

-30.0

dBm

RX_LOS_De-Assert Mín./Máx.

- 12,0

dBm

RX_LOS_Histéresis

0.5

dB

Parámetro del transmisor

mínimo

Típico

máx.

Unidad

Tasa de señalización por carril (rango)

25,78125 ± 100 ppm

GBd

Voltaje de salida de modo común de CA (RMS)

17.5

mV

Voltaje de salida diferencial

900

mV

ancho de ojos

0.57

interfaz de usuario

Altura de los ojos, diferencial

228

mV

Cierre de ojo vertical

5.5

dB

Pérdida de retorno de salida diferencial

Ecuación (83E– 2)

dB

Pérdida de retorno de conversión de modo común a modo diferencial

Ecuación (83E– 3)

dB

Desajuste de terminación diferencial

10

%

Tiempo de transición (20% a 80%)

12

PD

Voltaje de modo común de CC

-350

2850

mV

Parámetro del receptor

mínimo

Típico

máx.

Unidad

Tasa de señalización por carril (rango)

25,78125 ± 100 ppm

GBd

Voltaje de salida de modo común de CA (RMS)

17.5

mV

Voltaje de salida diferencial

900

mV

ancho de ojos

0.57

interfaz de usuario

Altura de los ojos, diferencial

228

mV

Cierre de ojo vertical

5.5

dB

Pérdida de retorno de salida diferencial

Ecuación (83E– 2)

dB

Pérdida de retorno de conversión de modo común a modo diferencial

Ecuación (83E– 3)

dB

Desajuste de terminación diferencial

10

%

Tiempo de transición (20% a 80%)

12

PD

Número de producto

Velocidad de datos (Gb/s)

Longitud de onda (nm)

Alcance (km)

LD

Potencia de transmisión (dBm)

PD

Sensor Rx (dBm)

Temperatura (℃)

RQ-100G-SR4

100

850nm

0.1

VCSEL

-8.4~2.4

ALFILER

<-10.3

0~70
