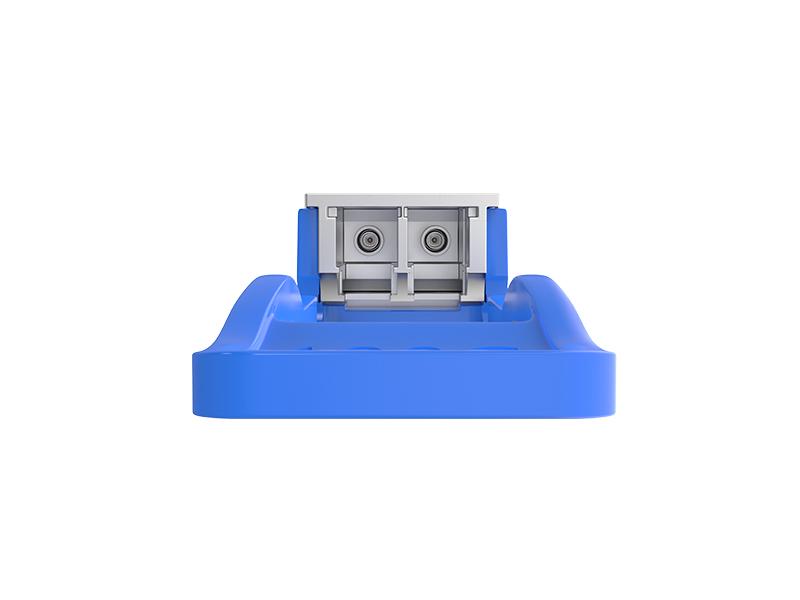

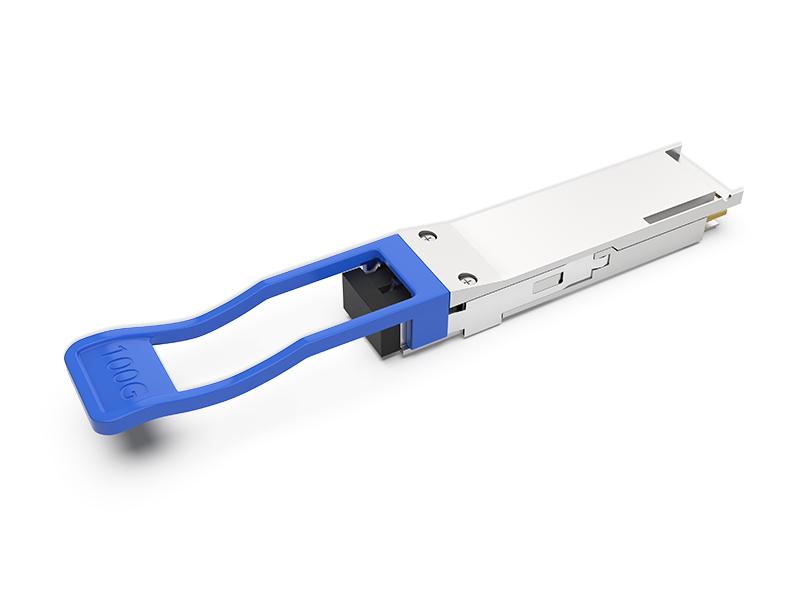

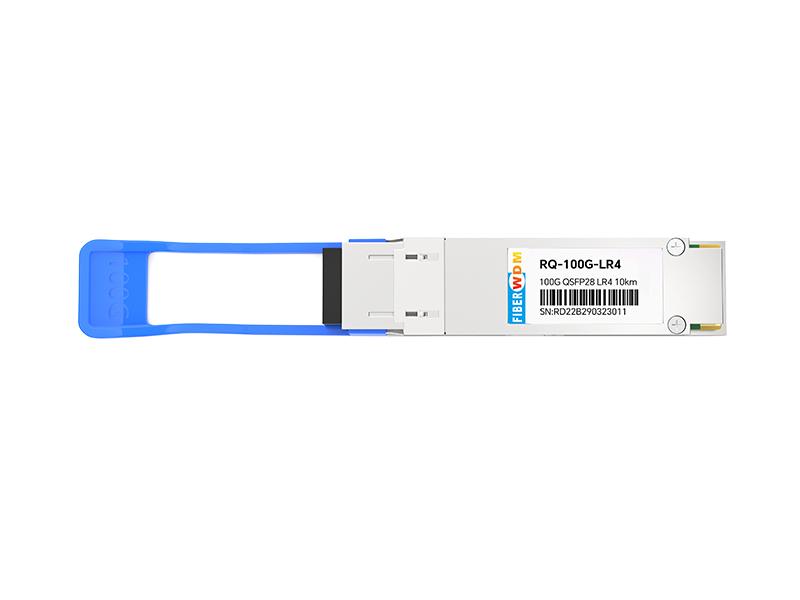

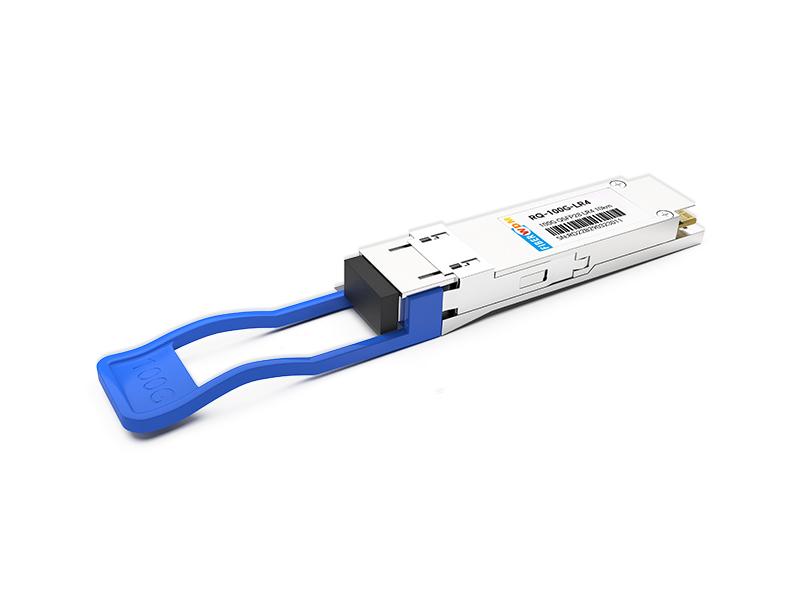

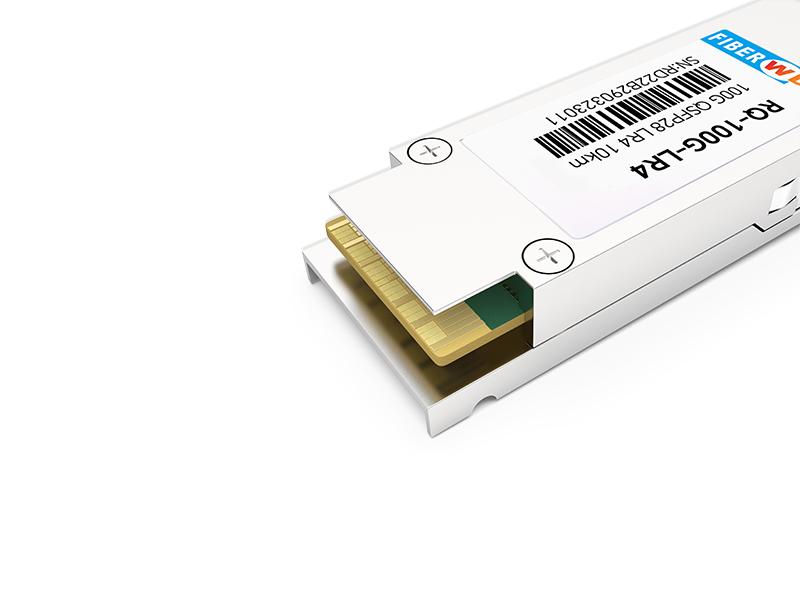

Transceptor óptico 100G QSFP28 LR4 de 1310nm 10 km LC

Parámetro

Símbolo

Mín.

Típico

Máx.

Unidad

Temperatura de almacenamiento

TS

-40

+85

°C

Tensión de alimentación

VCCT, R

-0.5

4

V

Humedad relativa

RH

0

85

%

Parámetro

Símbolo

Mín.

Típico

Máx.

Unidad

Temperatura operativa de la carcasa

TC

0

+70

°C

Tensión de alimentación

VCCT, R

+3.13

3.3

+3.47

V

Corriente de alimentación

ICC

1100

1500

mA

Disipación de potencia

PD

5

W

Parámetro

Símbolo

Mín.

Típ.

Máx.

Unidad

Nota

Velocidad de datos por canal

-

25.78125

Gbps

27.9525

Consumo de potencia

-

3.6

5

W

Corriente de alimentación

Icc

1.1

1.5

A

Voltaje de E/S de control alto

VIH

2.0

Vcc

V

Voltaje bajo de E/S de control

VIL

0

0.7

V

Desfase entre canales

TSK

35

Ps

Duración de RESETL

10

Us

Tiempo de desactivación de RESETL

100

ms

Tiempo de encendido

100

ms

Transmisor

Tolerancia de voltaje de salida de extremo único

0.3

Vcc

V

1

Tolerancia de voltaje de modo común

15

mV

Voltaje diferencial de entrada de transmisión

VI

150

1200

mV

Impedancia diferencial de entrada de transmisión

ZIN

85

100

115

Fluctuación de entrada dependiente de los datos

DDJ

0.3

UI

Receptor

Tolerancia de voltaje de salida de extremo único

0.3

4

V

Voltaje diferencial de salida Rx

Vo

370

600

950

mV

Voltaje de subida y bajada de salida Rx

Tr/Tf

35

ps

1

Jitter total

TJ

0.3

UI

Parámetro

Símbolo

Mín

Típ

Máx

Unidad

Ref.

Transmisor

Asignación de longitud de onda

L0

1294.53

1295.56

1296.59

nm

L1

1299.02

1300.05

1301.09

nm

L2

1303.54

1304.58

1305.63

nm

L3

1308.09

1309.14

1310.19

nm

Relación de supresión del modo lateral

SMSR

30

-

-

dB

Potencia media total de lanzamiento

PT

-4

-

8.3

dBm

Potencia media de lanzamiento, cada carril

-4

-

4.5

dBm

Diferencia de potencia de lanzamiento entre dos carriles cualesquiera (OMA)

-

-

6.5

dB

Amplitud de modulación óptica, cada carril

OMA

-4

4.5

dBm

Potencia de lanzamiento en OMA menos la penalización del transmisor y la dispersión (TDP), cada carril

-4.8

-

dBm

TDP, cada carril

TDP

2.2

dB

Relación de extinción

ER

4

-

-

dB

Definición de la máscara del ojo del transmisor {X1, X2, X3, Y1, Y2, Y3}

{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}

Tolerancia de pérdida de retorno óptica

-

-

20

dB

Potencia media de lanzamiento del transmisor apagado, cada carril

Poff

-30

dBm

Ruido de intensidad relativa

Rin

-128

dB/HZ

1

Tolerancia de pérdida de retorno óptica

-

-

12

dB

Receptor

Umbral de daño

THd

3.3

dBm

1

Sensibilidad equivalente por canal

Rxsens

-10.6

dBm

1

Potencia promedio en la entrada del receptor, cada carril

R

-10.6

0

dBm

Precisión RSSI

-2

2

dB

Reflectancia del receptor

Rrx

-26

dB

Potencia del receptor (OMA), cada carril

-

-

3.5

dBm

Desactivación de LOS

LOSD

-15

dBm

Activación de LOS

LOSA

-25

dBm

Histéresis de LOS

LOSH

0.5

dB
