Transceptor óptico coherente digital QSFP28 ZR de 100 G

CARACTERÍSTICAS DEL PRODUCTO

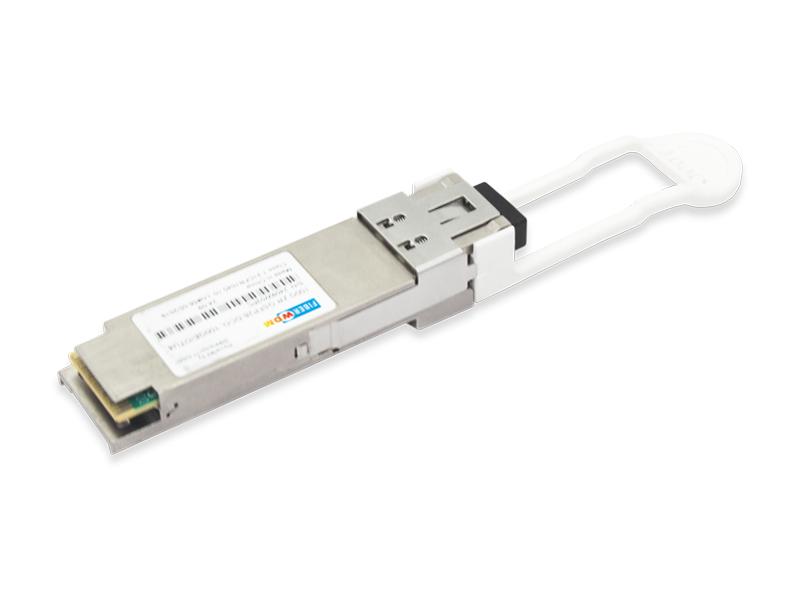

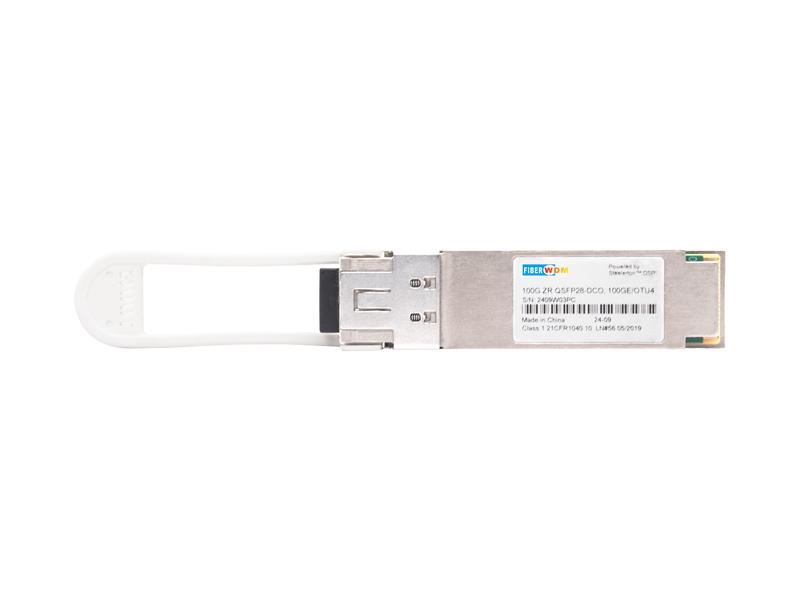

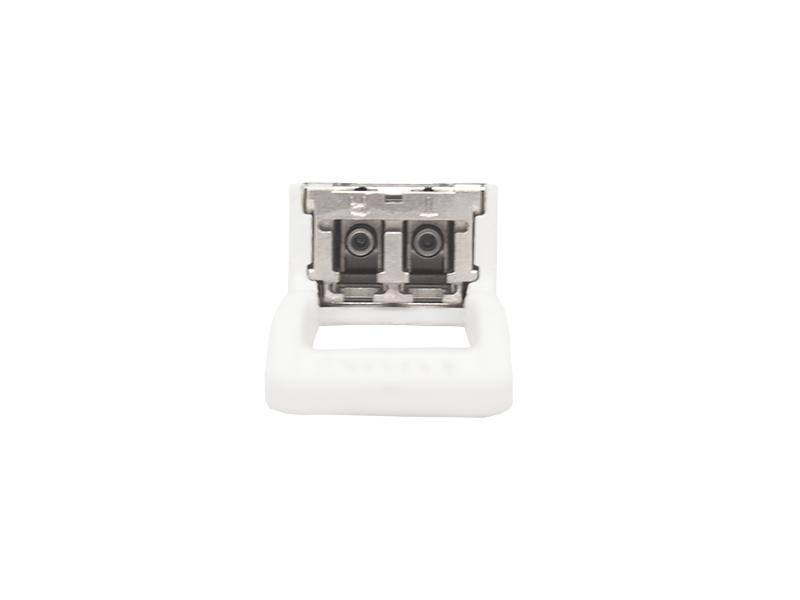

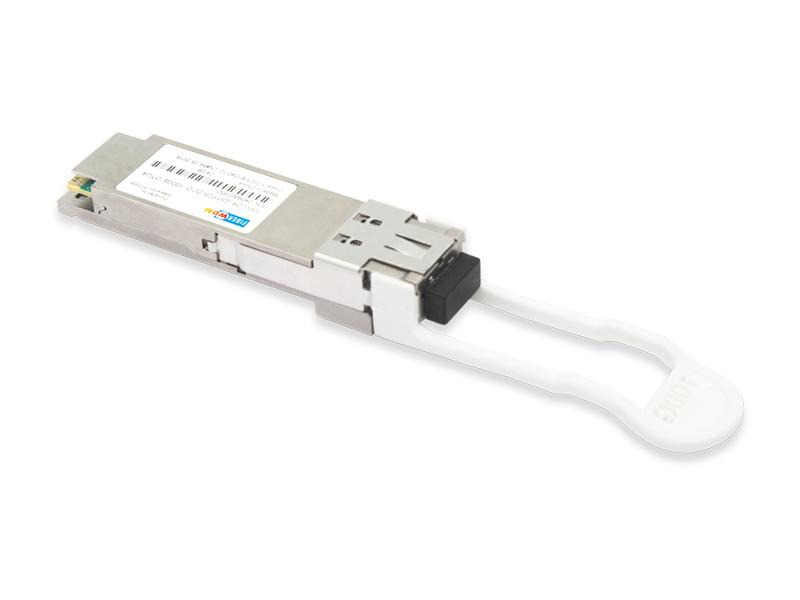

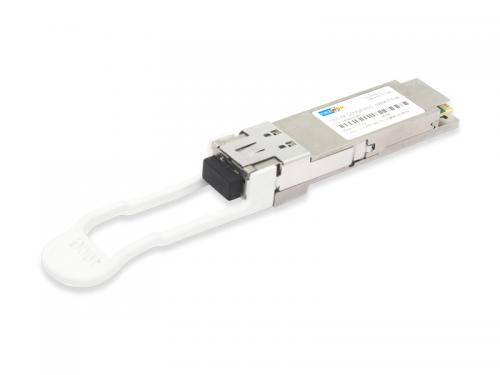

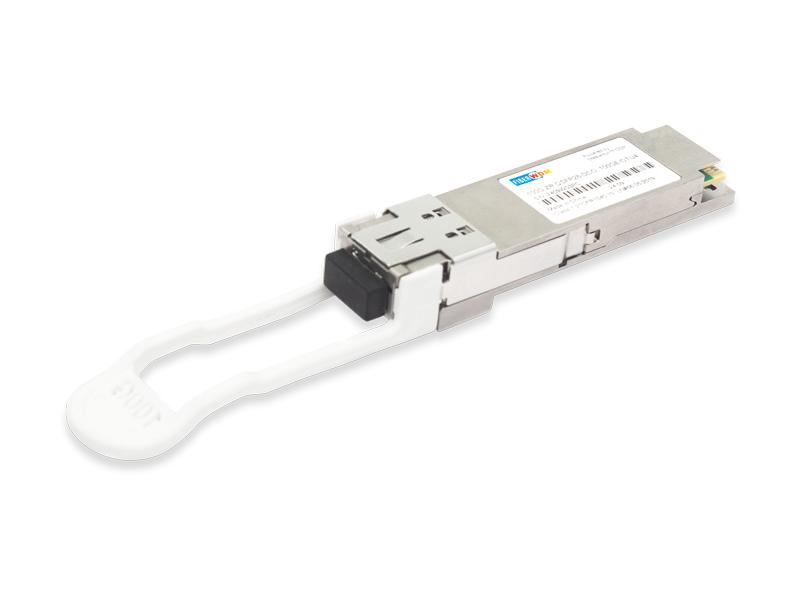

• Módulo de óptica coherente digital, factor de formato QSFP28 conectable en caliente
• Interfaz de host compatible con IEEE 100G Ethernet (CAUI-4) o ITU-T 100G OTN (OTL4.4)
• Interfaz óptica coherente de 100G con modulación DPDQPSK y FEC en escalera según la norma IEEE 802.3-2022 100GBASE-ZR o ITU-T G.709.2
• Alcance de transmisión:

Hasta 80 km sin amplificación (pérdida limitada) o Hasta 120 km amplificado (dispersión limitada, opcionalmente ampliable a 300 km)

Banda C totalmente sintonizable, cuadrícula de 50 GHz o 100 GHz con sintonización automática de longitud de onda FlextuneTM opcional

• Rango de temperatura de la caja: 0 °C a 70 °C (temp. C) o -40 °C a 85 °C (temp. I)
• Disipación de potencia < 5,5 W (temperatura C) o < 6,0 W (temperatura I)
• Monitoreo remoto de diagnósticos digitales

APLICACIONES

• Redes de acceso y agregación
• Redes de televisión por cable
• Front-haul y mid-haul inalámbricos

SELECCIÓN DE PRODUCTOS

Definiciones de pines

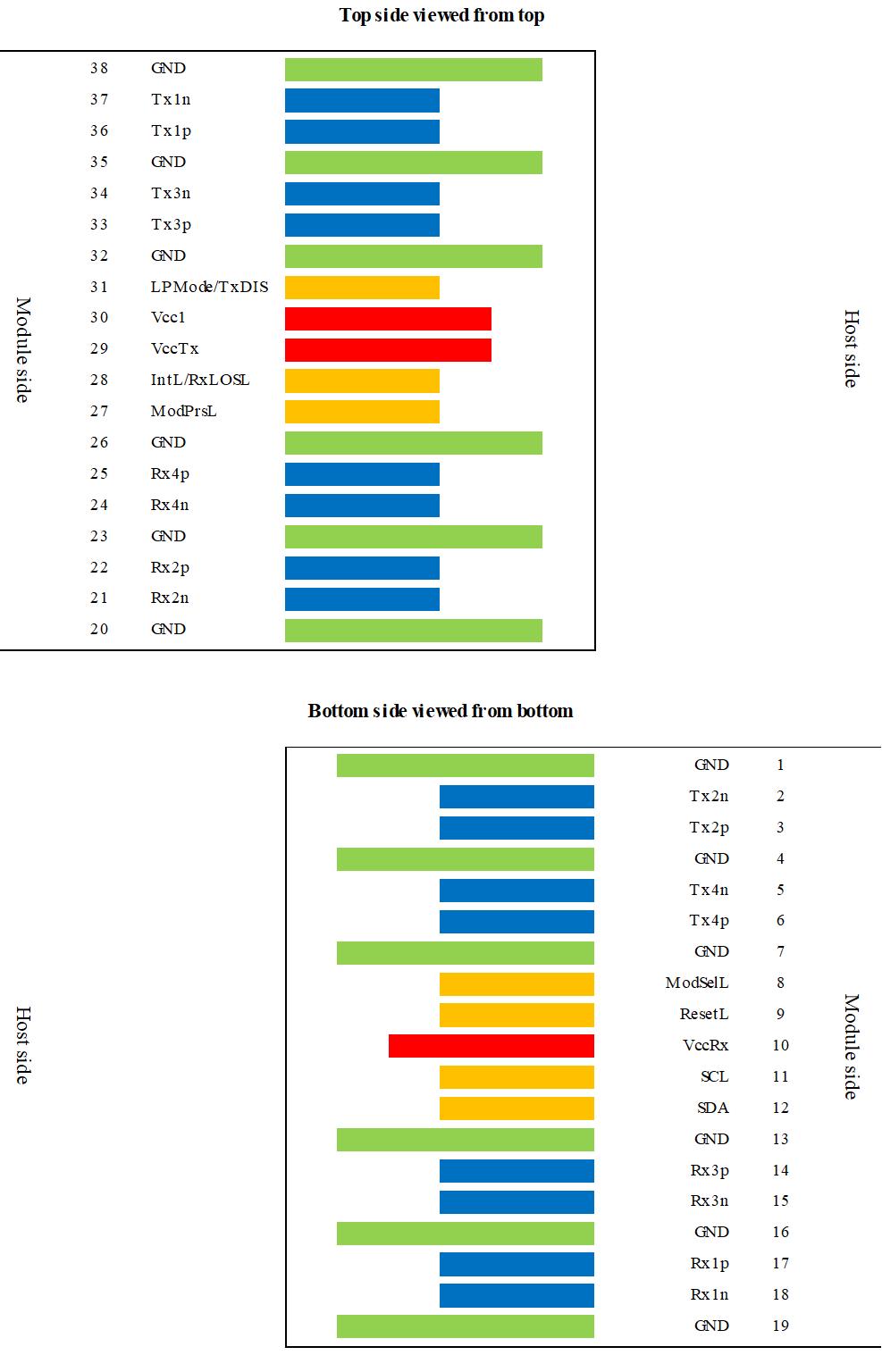

Figura 1 Conector de 38 pines compatible con QSFP28 (según SFF-8679)

Notas:

1. GND es el símbolo de la señal y la alimentación (potencia) comunes del módulo. Todas son comunes dentro del módulo y todos los voltajes del módulo se refieren a este potencial, a menos que se indique lo contrario. Conéctelos directamente a la toma de tierra común de la señal de la placa base.

2. VccRx, Vcc1 y VccTx se aplican simultáneamente y pueden conectarse internamente dentro del módulo en cualquier combinación.

3. La secuencia de conexión especifica la secuencia de acoplamiento del conector host y el módulo. La secuencia es 1, 2, 3 (consulte la Figura 1 para ver la ubicación de las almohadillas).

[si !supportLists] Calificaciones máximas absolutas

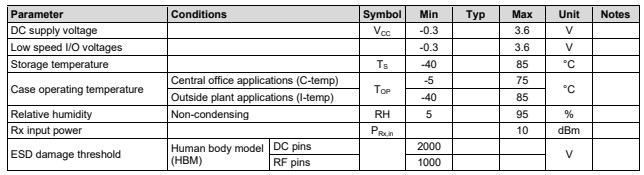

Las tensiones que superen las clasificaciones máximas absolutas pueden causar daños permanentes al dispositivo. Estas clasificaciones son solo absolutas. El funcionamiento del dispositivo no se garantiza en estas ni en ninguna otra condición que exceda las indicadas en las secciones operativas de la hoja de datos. La exposición a las clasificaciones máximas absolutas durante períodos prolongados puede afectar negativamente la fiabilidad del dispositivo.

Precaución: El uso de controles o ajustes o la realización de procedimientos distintos a los aquí especificados pueden provocar una exposición peligrosa a la radiación.

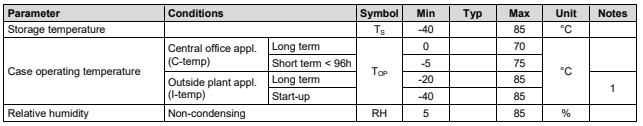

Especificaciones ambientales

Nota:

1. No es necesario cumplir ninguna especificaciones de rendimiento óptico durante el arranque en frío, pero el módulo se encenderá y responderá a los comandos.

Ruta de datos

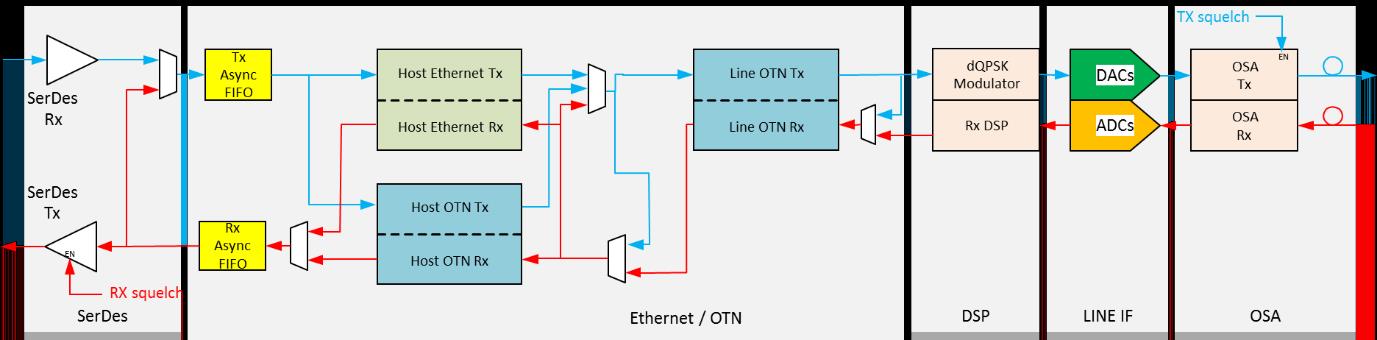

Figura 2 Diagrama de bloques de alto nivel de la ruta de datos del módulo RQ-100GDCO-x3PLt

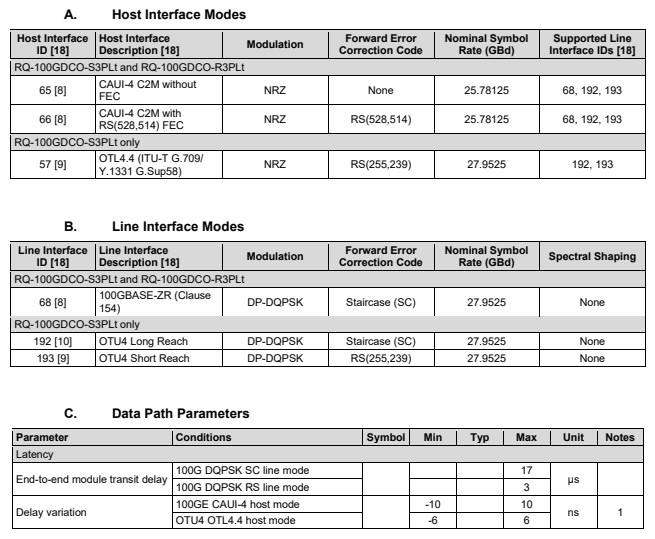

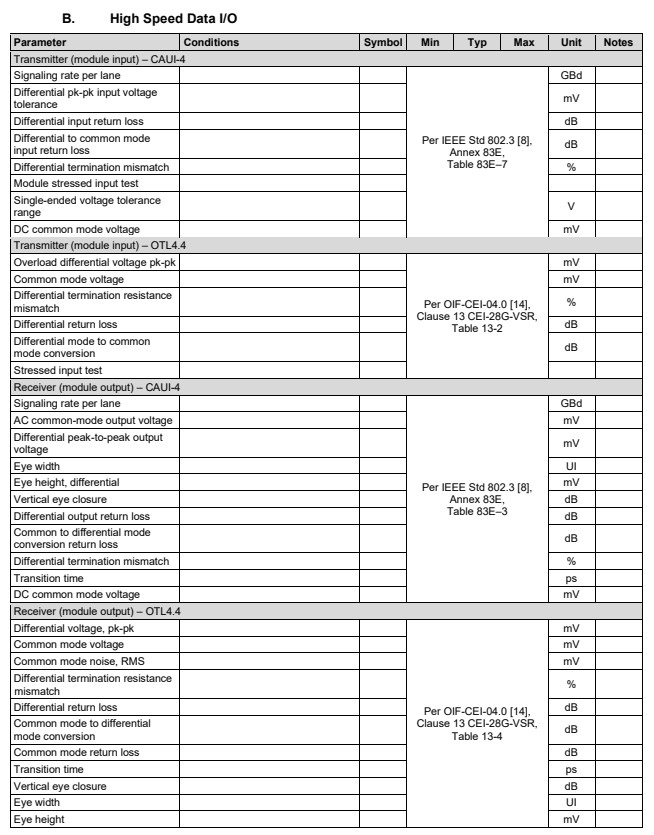

Modos de interfaz del host

Notas:

1. Variación máxima del retardo para un par de módulos RQ-100GDCO-S3PLt a lo largo del tiempo, incluyendo reinicios en frío, cuando la variación del retardo se filtra con un filtro paso bajo con un ancho de banda de 0,1 Hz. Esto permite el transporte transparente de mensajes del Protocolo de Tiempo de Precisión IEEE 1588-2019, lo que permite el funcionamiento en Clase C.

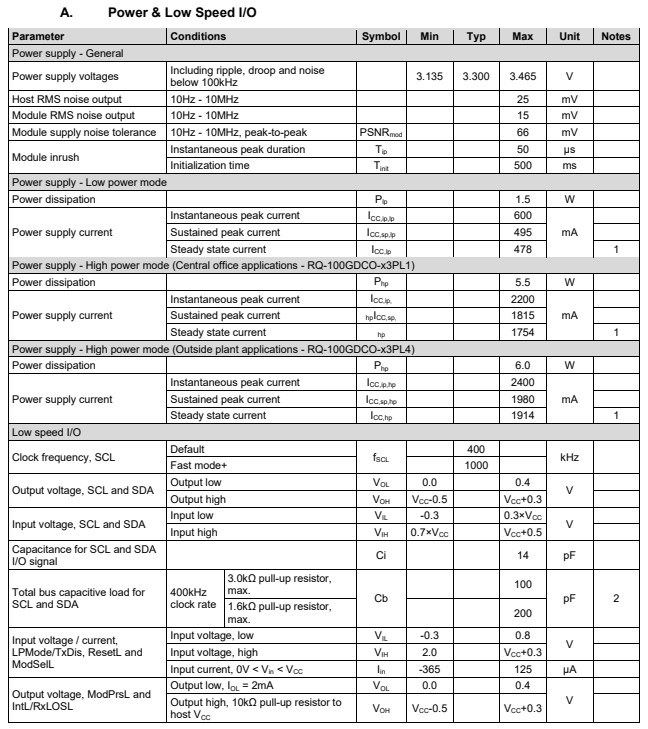

Características eléctricas

Notas:

1. El módulo se mantendrá dentro de su clase de potencia anunciada para todos los voltajes de suministro.

2. Para una frecuencia de reloj de 1000 kHz, consulte la Figura 6-4 en [2]

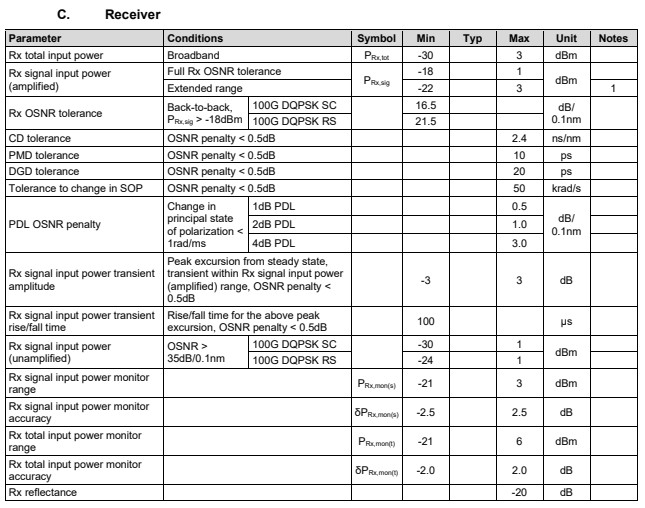

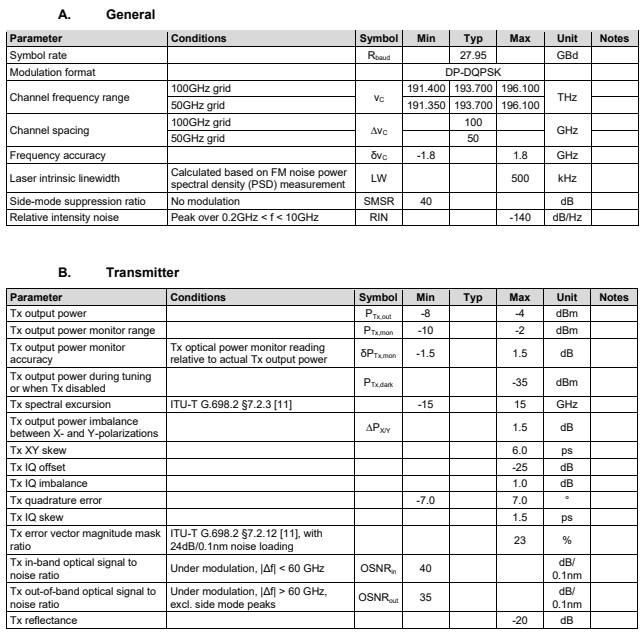

Características ópticas

Notas:

1. Rango de potencia de entrada de la señal Rx en el que se puede garantizar el rendimiento con una penalización de OSNR de <1 dB en relación con el límite de tolerancia de OSNR de Rx

Especificaciones mecánicas

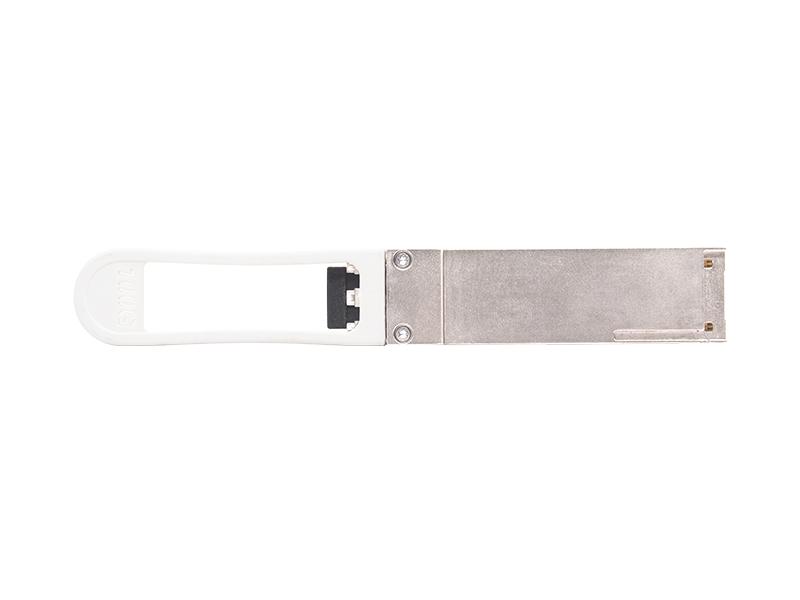

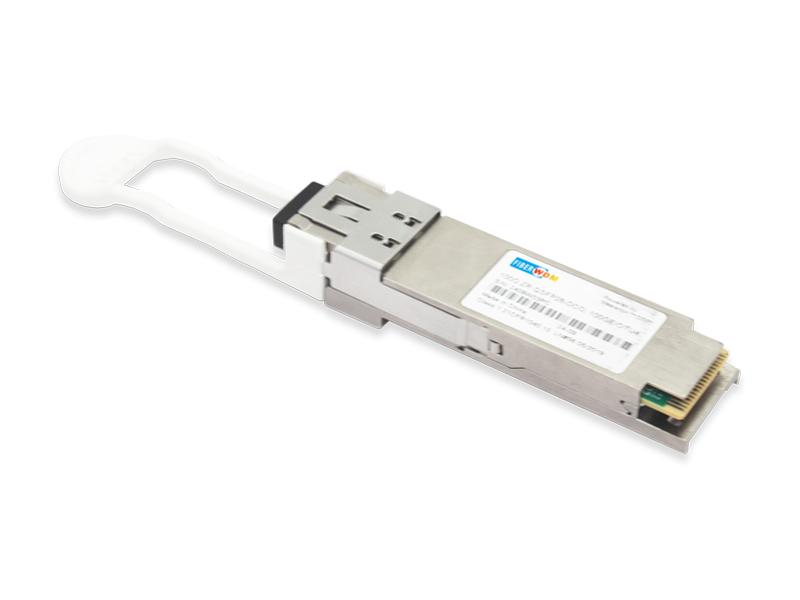

Las especificaciones mecánicas del RQ-100GDCO-x3PLt QSFP28 cumplen con las normas aplicables [3-7]. La pestaña de tiro es de color blanco.
