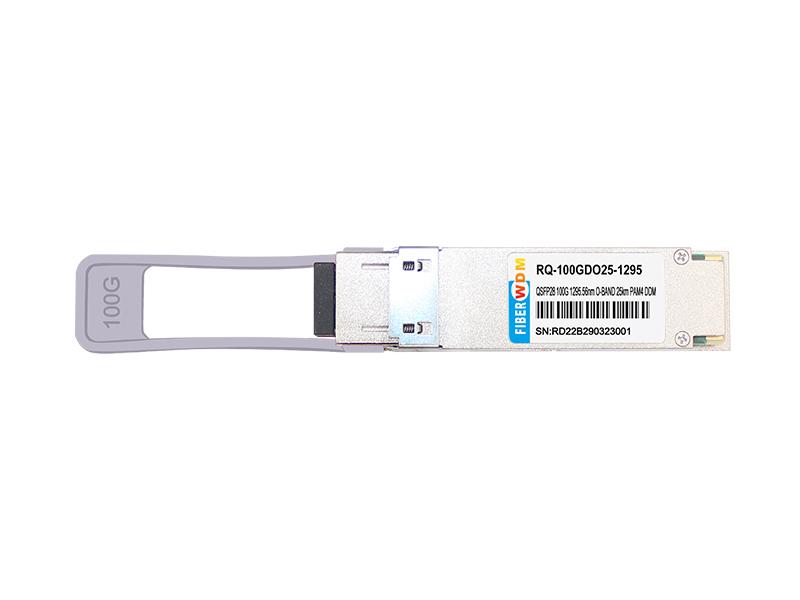

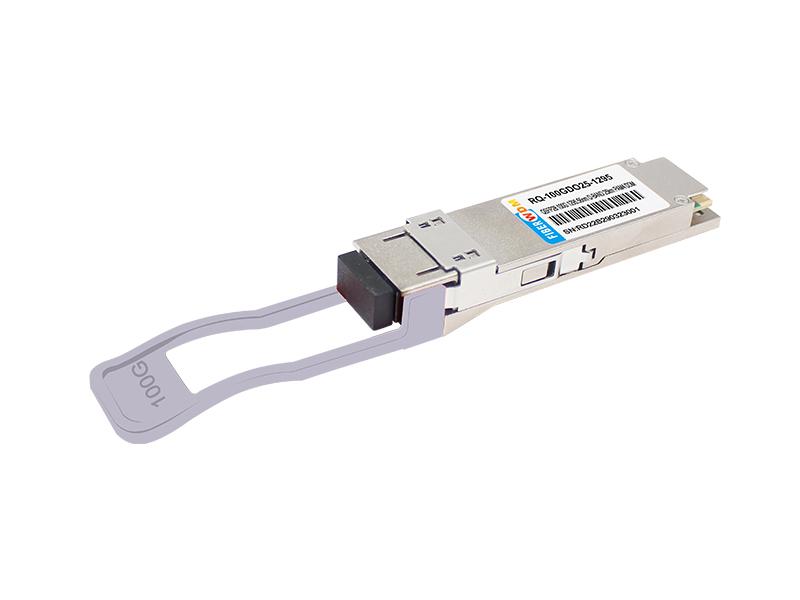

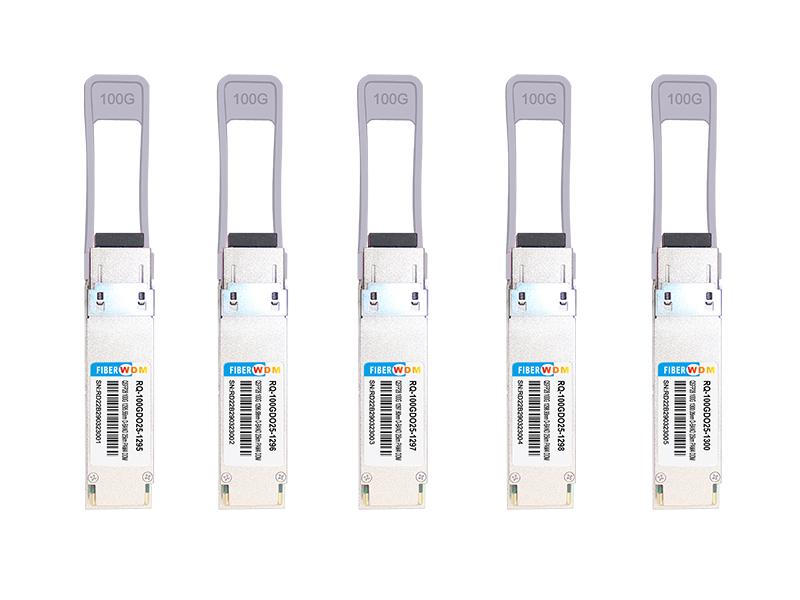

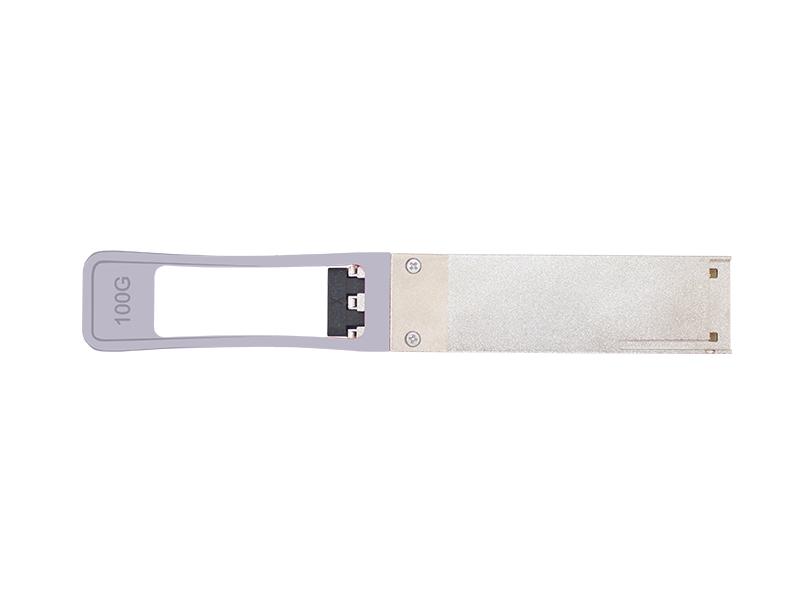

Transceptor LC SM DWDM de banda O QSFP28 de 100 G y 25 km

Transceptor LC SM QSFP28 de banda O, 100 G y 25 km, serie RQ-100GDO25-XXXX

Características

• Admite 100 Gbps
• DWDM de banda O con espaciado de canal de 200 GHz
• Alineado con la red LAN-WDM con espaciado de 800 GHz
• Fuente de alimentación única de 3,3 V
• Disipación de potencia < 5,5 W
• Hasta 25 km sobre SMF con PFEC incorporado
• QSFP28 compatible con MSA
• Cumple con SFF-8636 Rev 2.10a
• Interfaz eléctrica 4x25G

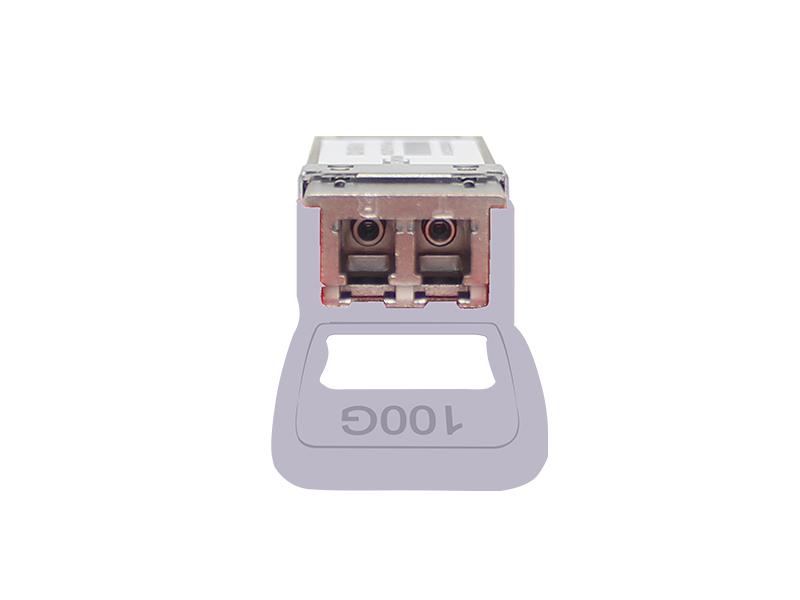

• Conector LC dúplex
• Rango de temperatura de la caja comercial de 0 °C a 70 °C
• Interfaz 2C con monitoreo de diagnóstico digital integrado
• Certificación de seguridad: TUV/UL/FDA*1
• Cumple con RoHS

Aplicaciones

• Transmisiones multicanal de 100 GbE que utilizan longitudes de onda DWDM de banda O

Información para pedidos

*1: Para obtener la información de certificación más reciente, consulte con FIBERWDM.

*2: XXXX se refiere al rango de longitud de onda DWDM de banda O según lo especificado por CW-WDM MSA, consulte la siguiente tabla para obtener información detallada sobre la longitud de onda central.

*3: Sobre G.652 SMF.

XXX-Canal se refiere a la siguiente tabla

Transmisor

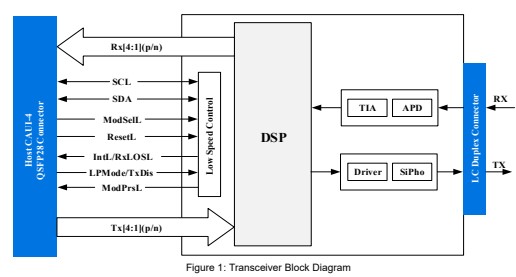

Como se muestra en la Figura 1, la ruta de transmisión del transceptor contiene una entrada eléctrica CAUI-4 de 4 x 25 Gbps, un multiplexor eléctrico integrado, un controlador SiPho, un monitor de diagnóstico, un control y polarización para el modulador MZ y una fuente láser monomodo. El multiplexor eléctrico integrado convierte 4 canales de datos de entrada eléctrica de 25 Gbps (NRZ) en 1 canal de señal óptica de 100 Gbps (PAM4).

Receptor

Como se muestra en la Figura 1, la ruta de recepción del transceptor contiene un APD, un amplificador de transimpedancia (TIA), un demultiplexor integrado y un bloque de salida eléctrica de 4 x 25 Gbps compatible con CAUI-4. El demultiplexor integrado convierte un canal de señal óptica de 100 Gbps (PAM4) en 4 canales de datos de salida eléctrica de 25 Gbps (NRZ).

Interfaz de señal eléctrica de alta velocidad

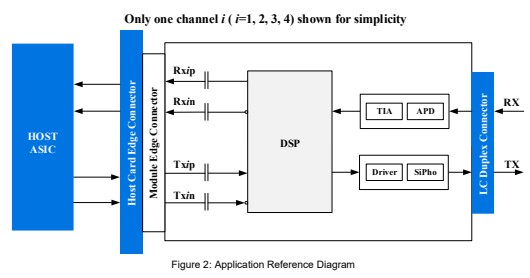

La interfaz entre el módulo QSFP28 y el ASIC host se muestra en la Figura 2. Las líneas de señal de alta velocidad están acopladas internamente a CA y las entradas eléctricas tienen una terminación interna de 100 ohmios diferencial. Todos los canales eléctricos del transmisor y el receptor cumplen con la especificación CAUI-4 según IEEE 802.3cd.

Interfaz de señal de control

Manipulación y limpieza

La exposición a sobretensiones y picos de corriente puede causar daños inmediatos al módulo transceptor. Observe las precauciones para el funcionamiento normal de equipos sensibles a descargas electrostáticas y limite la exposición a las condiciones definidas en los valores máximos absolutos.

Los conectores ópticos estarán expuestos mientras el conector del puerto no esté insertado, por lo que siempre debe prestar atención a su protección. Cada módulo cuenta con un protector de puerto para proteger los puertos ópticos. Este protector debe estar siempre colocado cuando la fibra óptica no esté insertada. Antes de insertar la fibra óptica, se recomienda limpiar el extremo del conector para evitar que el puerto óptico del módulo se contamine. En caso de contaminación, utilice métodos estándar de limpieza de puertos LC.

Calificaciones máximas absolutas

Exceder la tabla de valores máximos absolutos puede causar daños permanentes al dispositivo. Esta clasificación es solo una referencia y no implica que el dispositivo supere las especificaciones de esta especificación técnica en estas u otras condiciones. El funcionamiento prolongado por debajo de los valores máximos absolutos afectará la fiabilidad del dispositivo.

Condiciones de funcionamiento recomendadas*4

Para operaciones más allá de las condiciones operativas recomendadas, las características ópticas y eléctricas no están definidas, no se implica confiabilidad y dichas operaciones durante un tiempo prolongado pueden dañar el módulo.

*4: Las especificaciones de la fuente de alimentación, la corriente instantánea, sostenida y de estado estable cumplen con la clasificación de potencia QSFP28 MSA.

*5: La posición de medición de temperatura de la caja se muestra en la Figura 9.

*6: El ruido de la fuente de alimentación se define como la amplitud de ruido pico a pico en el rango de frecuencia en el lado de la fuente de alimentación del host del filtro de fuente de alimentación recomendado con el módulo y el filtro recomendado instalados. Los niveles de voltaje, incluido el ruido pico a pico, se limitan al rango de funcionamiento recomendado de la fuente de alimentación asociada. Consulte la Figura 7 para ver el filtro de fuente de alimentación recomendado.

Características eléctricas generales

A menos que se indique lo contrario, las siguientes características se definen en condiciones de funcionamiento recomendadas.

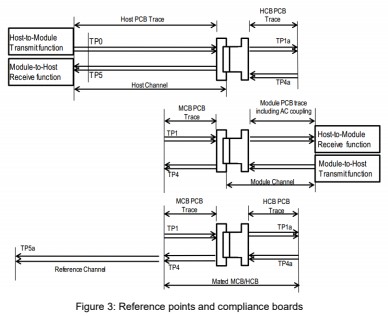

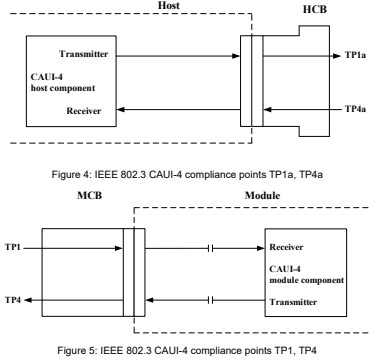

Puntos de referencia

Nota: Las normas individuales pueden especificar puntos de referencia únicos.

Características de entrada eléctrica de alta velocidad

A menos que se indique lo contrario, las siguientes características se definen en condiciones de funcionamiento recomendadas.

Características de salida eléctrica de alta velocidad

A menos que se indique lo contrario, las siguientes características se definen en condiciones de funcionamiento recomendadas.

*7: El host genera la VCM. La especificación incluye los efectos de la tensión de compensación de tierra.

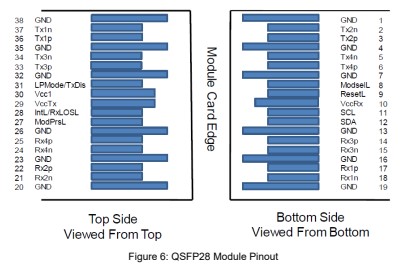

Disposición de la almohadilla eléctrica del transceptor QSFP28

Descripción del paquete

El módulo está diseñado para cumplir con el esquema de encapsulado definido en la especificación QSFP28 MSA. Consulte el esquema de encapsulado para obtener más información.

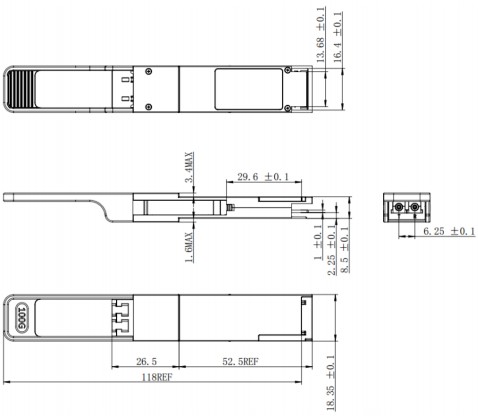

Figura 8: Esquema del paquete mecánico (todas las dimensiones en mm)

*Este dibujo 2D es solo de referencia, consulte con FIBERWDM antes de realizar el pedido.

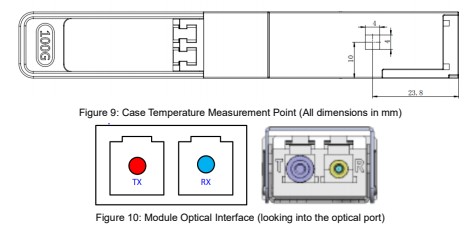

La siguiente imagen muestra la ubicación del punto más caliente para medir la temperatura de la carcasa del módulo. Además, la temperatura de los monitores de diagnóstico digital (DDM) también está calibrada en este punto.

Especificaciones eléctricas de la interfaz de control
