El módulo incorpora una señal óptica de un canal, con una longitud de onda central de 1310 nm, que opera a una velocidad de datos de 50 Gbaud. La interfaz eléctrica cumple con IEEE 802.3cd y QSFP28 MSA en las direcciones de transmisión y recepción, y la interfaz óptica cumple con IEEE 802.3cd y 100 G Lambda MSA con un conector LC dúplex.

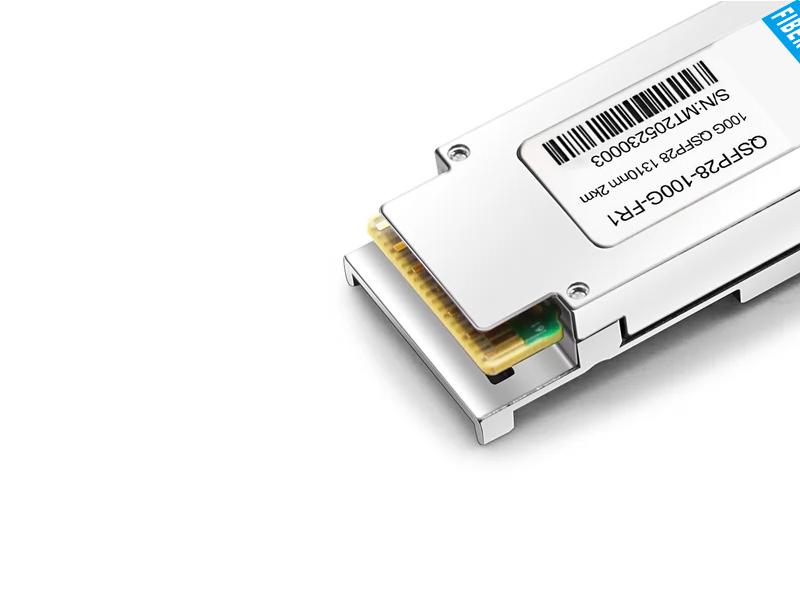

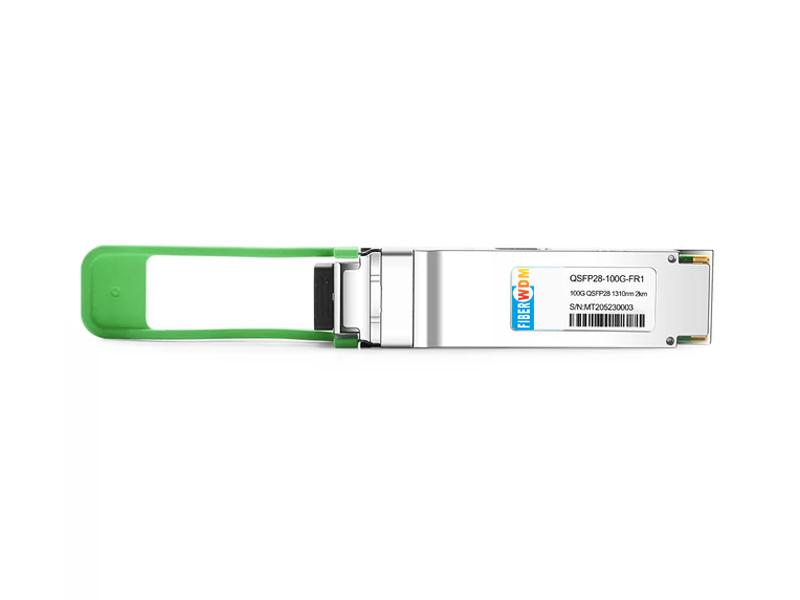

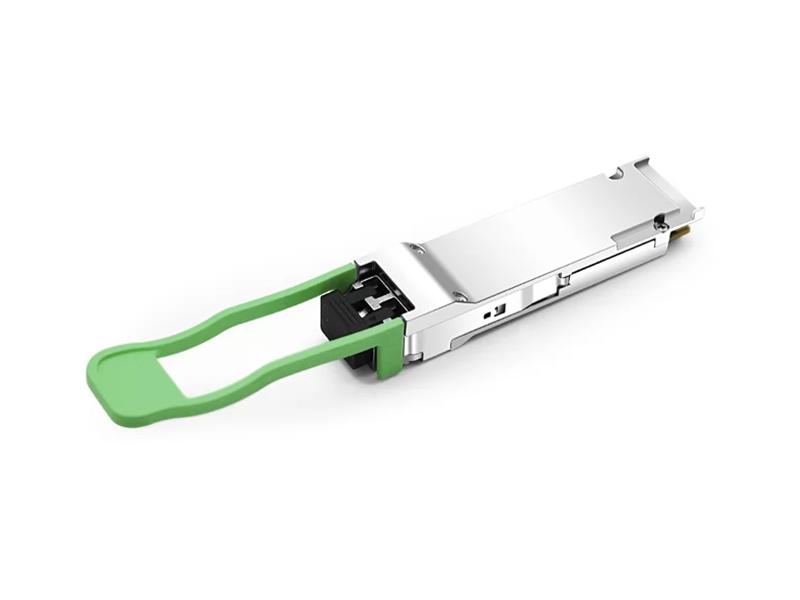

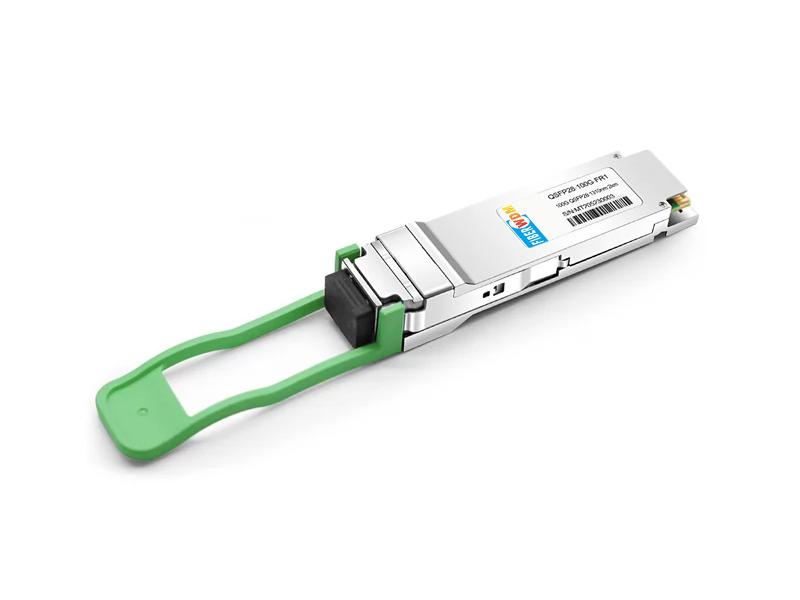

QSFP28-100G-FR1 Transceptor óptico LC SMF con FEC DDM, 100G QSFP28, Lambda simple FR, 1310 nm, 2 km
Factor de forma | QSFP28 | Velocidad máxima de datos | Lambda única de 100 Gbps |
Longitud de onda | 1310 nm | Distancia máxima | 2 kilómetros |

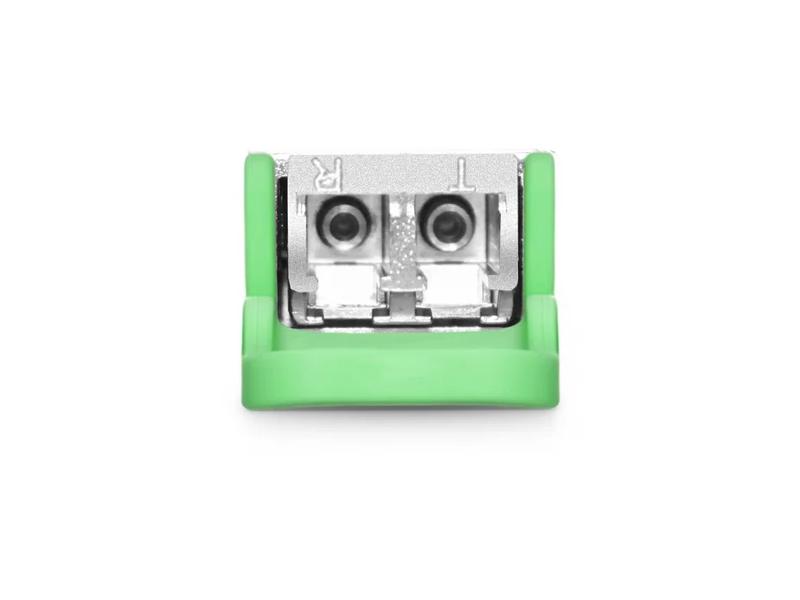

Conector | LC dúplex | Tipo de transmisor | EML |
Tipo de cable | SMF | Tipo de receptor | ALFILER |
Potencia TX | -2,4~+4,0 dBm | Sensibilidad del receptor | <-4,5 dBm |
Soporte DDM | SÍ | Soporte de FEC | SÍ |
Protocolos | MSA Lambda de 100 G, 100 G-FR, Ethernet de 100 G | Temperatura de funcionamiento | 0 a 70 °C (32 a 158 °F) |
Características del producto
Aplicaciones

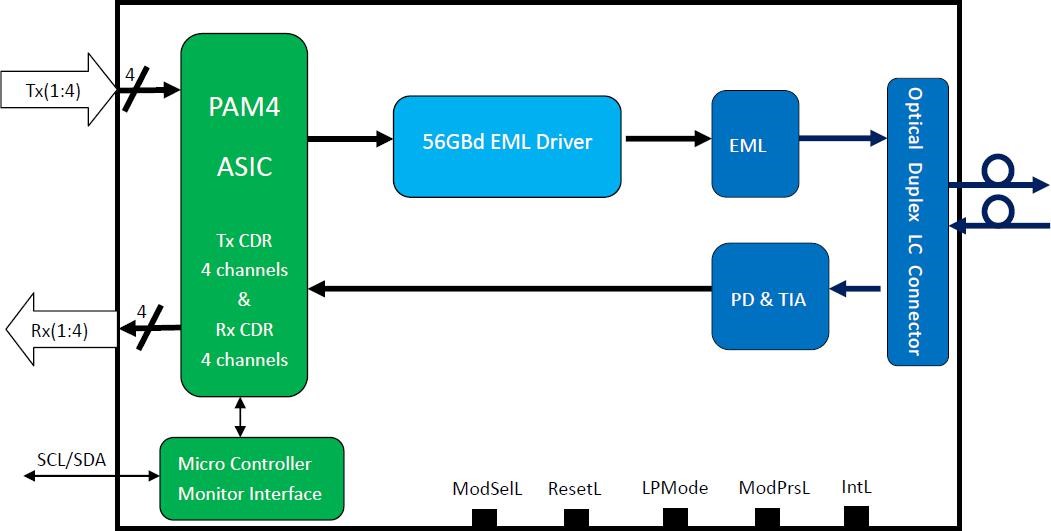

Diagrama funcional del transceptor
Se debe tener en cuenta que el funcionamiento por encima de cualquier clasificación máxima absoluta individual podría causar daños permanentes a este módulo.
Parámetro |
Símbolo |
Mínimo |
Máximo |
Unidades |
Temperatura de almacenamiento |
TS |
-40 | 85 |
grados Celsius |
Temperatura de la caja de funcionamiento |
ARRIBA |
0 | 70 |
grados Celsius |
Voltaje de la fuente de alimentación |
VCC |
-0.5 |
3.6 |
V |
Humedad relativa (sin condensación) |
RH |
0 | 85 |
% |
Umbral de daño, cada carril |
THd |
5.5 |
dBm |
Parámetro |
Símbolo |
Mínimo |
Típico |
Máximo |
Unidades |
Notas |
Temperatura de la caja de funcionamiento |
ARRIBA |
0 |
70 |
grados Celsius |
||
Voltaje de la fuente de alimentación |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
Velocidad de datos eléctricos por carril (NRZ) |
25.78125 |
Gb/s |
||||
Velocidad de datos ópticos (PAM4) |
53.125 |
GBd |
||||
Precisión de la velocidad de datos |
-100 |
100 |
ppm | |||
Relación de errores de bits pre-FEC |
2,4 x 10 -4 |
|||||
Tasa de errores de bits post-FEC |
1x10 -12 |
1 | ||||
Voltaje de entrada de control alto |
2 |
Vcc |
V | |||
Voltaje de entrada de control bajo |
0 | 0.8 | V | |||
Distancia de enlace con G.652 |
D |
0.002 |
2 | kilómetros | 2 |
Notas:
1. La función FEC está integrada en el módulo.
2. Es necesario activar FEC para soportar la distancia máxima de transacción.

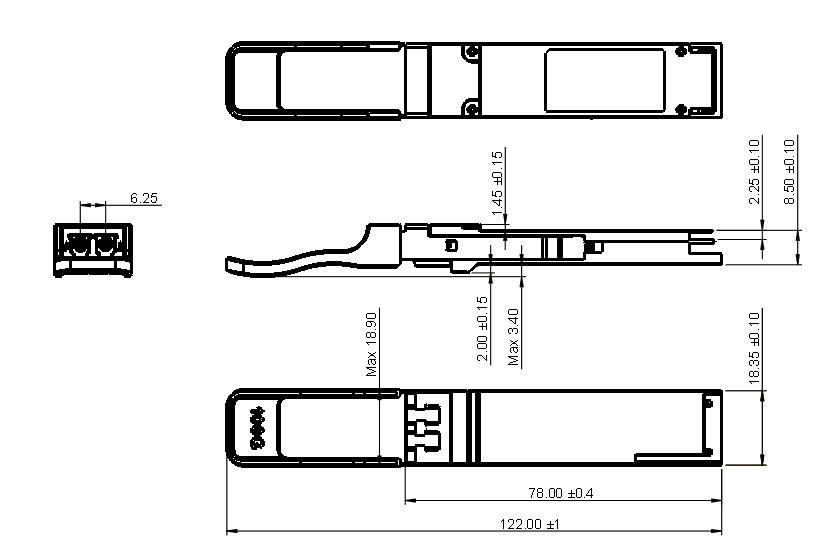

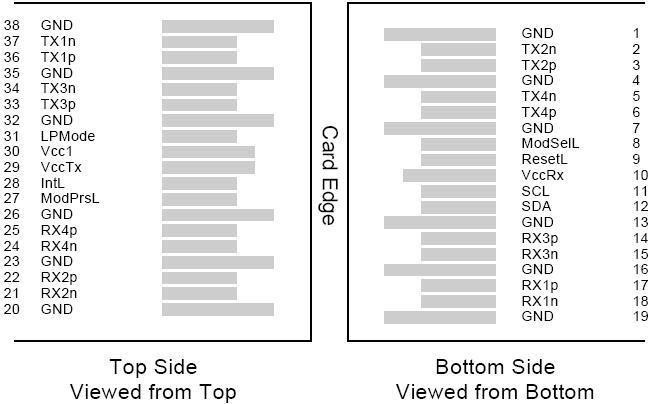

Conector compatible con MSA
Las siguientes características de diagnóstico digital se definen en condiciones normales de funcionamiento a menos que se especifique lo contrario.
Parámetro |
Símbolo |
Mínimo |
Máximo |
Unidades |
Notas |
Error absoluto del monitor de temperatura |
Temperatura DMI |
-3 |
3 |
grados Celsius |
Por encima del rango de temperatura de funcionamiento |
Error absoluto del monitor de tensión de alimentación |
DMI_VCC |
-0.1 |
0.1 |
V |
En todo el rango operativo |
Error absoluto del monitor de potencia del canal RX |
Canal DMI_RX |
-2 |
2 |
dB |
1 |
Monitor de corriente de polarización del canal |
DMI_Ibias_Ch |
-10% |
10% |
mamá |
|
Error absoluto del monitor de potencia de transmisión del canal |
Canal DMI_TX |
-2 |
2 |
dB |
1 |
Notas:
1. Debido a la precisión de medición de diferentes fibras monomodo, podría haber una fluctuación adicional de +/-1 dB o una precisión total de +/- 3 dB.
Número de pieza |
Descripción del Producto |
QSFP28-100G-FR1 |
100 Gbps QSFP28 FR Lambda simple, 1310 nm, conector LC, 2 km, 0 °C ~ +70 °C, con DDM |
