Cable DAC/AOC/AEC/ACC

(Fiberwdm Todos los derechos reservados)

Palabras clave: DAC, AOC, AEC, ACC

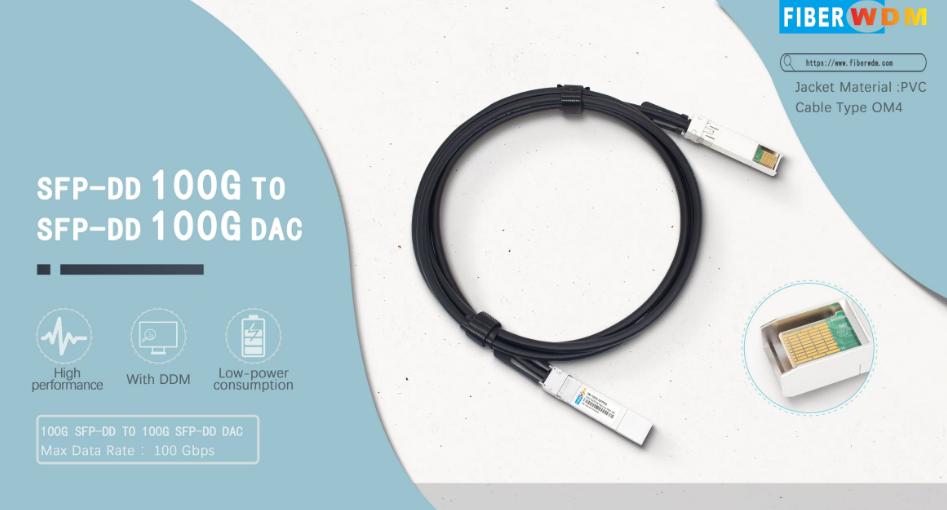

Cable DAC:

DAC, también conocido como cable de conexión directa, consta de un cable de cobre

DAC no incluye módulo de conversión fotoeléctrica, bajo costo. En los centros de datos, los cables de cobre DAC se suelen utilizar para conectar servidores y redes de área de almacenamiento. Los cables de cobre DAC se han convertido en la mejor solución para transmisiones a corta distancia. Los principales escenarios de aplicación se centran en interconexiones en el rango de 5 m/10 m.

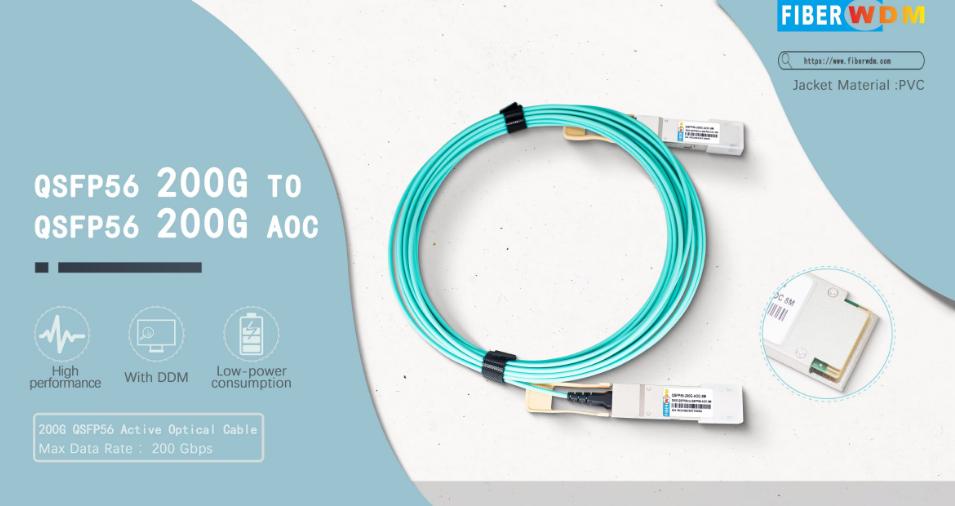

Cable AOC:

AOC es un cable óptico activo. El AOC consta de dos módulos en ambos extremos, con un tramo de conexión de fibra óptica en el medio. El módulo óptico y el cable óptico están integrados, y los módulos ópticos en ambos extremos requieren componentes láser;

AOC elimina la posibilidad de contaminación del puerto óptico y mejora la confiabilidad. Los costos se reducen al reducir la cantidad de componentes ópticos y eliminar las funciones DDM (monitoreo de diagnóstico digital).

Ventajas de AOC: alta velocidad de transmisión, larga distancia, bajo consumo de energía, peso ligero y fácil de usar, libre de interferencias electromagnéticas. Estos beneficios se logran mediante la adopción de la transmisión óptica, que supera las limitaciones de distancia de los cables de cobre DAC

Los cables activos AOC son ideales para centros de datos IDC, informática de alto rendimiento HPC e interconexiones de conmutadores InfiniBand.

Cable AEC y ACC

Con el aumento de la velocidad y el ancho de banda del centro de datos, la distancia de transmisión del DAC es limitada. Durante la transición de 400G a 800G, la distancia de transmisión del DAC se acorta de 3 metros a 2 metros. Para superar los problemas de la distancia de transmisión, así como el consumo de energía y el rendimiento de la transmisión, se introdujeron cables activos AEC y ACC

Cable eléctrico activo

Los cables activos AEC utilizan la arquitectura de chip Retimer, que no solo amplifica y ecualiza los terminales Tx y Rx, sino que también remodela la señal en los terminales Rx.

El cable activo AEC admite velocidades de transmisión de 100G, 200G, 400G, 800G, tipos de paquetes que incluyen QSFP56, QSFP112, OSFP, QSFP-DD, actualmente la distancia de transmisión más larga de hasta 10 metros, tiene función y cable de corrección de errores directos (FEC) función de reprogramación. Garantiza una señal totalmente equilibrada con una tasa de error de bits extremadamente baja. La distancia de transmisión del DAC pasivo de cobre está limitada a la condición de velocidad NRZ de 25G de un solo canal, que solo puede proporcionar una cobertura máxima de 5 metros; El cable activo AEC tiene la ventaja de un bajo consumo de energía y un bajo costo; Volumen menor que DAC; El cable activo AEC se utiliza principalmente para conexiones ToR y servidores; En términos de usabilidad, AEC y AOC son relativamente similares. Ambos tienen chips activos incorporados y son relativamente inteligentes, por lo que el método de uso es similar. DAC es sólo un cable de cobre, no se puede comparar; AEC y AOC pueden realizar procesamiento de señales para lograr una recepción completa de la señal, por lo que no son sensibles a las condiciones externas; DAC no tiene capacidad de procesamiento de señales. Para la era 800G, el consumo de energía de AEC será solo 1/3 del de los módulos ópticos monomodo;

Cable de cobre activo

El cable de cobre activo AACC utiliza la arquitectura del chip Redriver y utiliza ecualización CTLE para ajustar la ganancia en el extremo Rx, extendiendo así la distancia de transmisión a varios metros. En comparación con el cable óptico activo AOC y el módulo óptico, el cable de cobre activo ACC tiene las ventajas de bajo costo, bajo consumo de energía, pequeño cambio de temperatura y protocolo transparente, lo que puede satisfacer las necesidades de control de costos y ahorro de energía de los grandes centros de datos.

DAC/ACC/AEC tiene más ventajas de costos que AOC porque no requiere conversión fotoeléctrica. Las soluciones ACC y AEC amplían la distancia aplicable de los conectores de cable de cobre; El esquema AEC tiene un ancho de banda mayor que el esquema ACC, utiliza una estructura de chip retemporizador y tiene una función de configuración de la señal en el extremo receptor. Debido al amplificador de señal, la distancia de transmisión de ACC y AEC activos es más larga que la del DAC pasivo. ACC utiliza la arquitectura del chip Redriver para ajustar la ganancia en el extremo Rx mediante la ecualización CTLE, que se parece más a un cable activo que amplifica señales analógicas; AEC utiliza la arquitectura del chip retemporizador, que no solo puede amplificar y ecualizar los terminales Tx y Rx, sino también remodelar las señales de los terminales Rx
