División de banda C y banda L en WDM

(Fiberwdm Todos los derechos reservados)

Palabras clave: WDM, banda C, banda L, banda O

En comunicación óptica, la longitud de onda de 1260-1620 nm es la más adecuada para la transmisión en fibras ópticas.

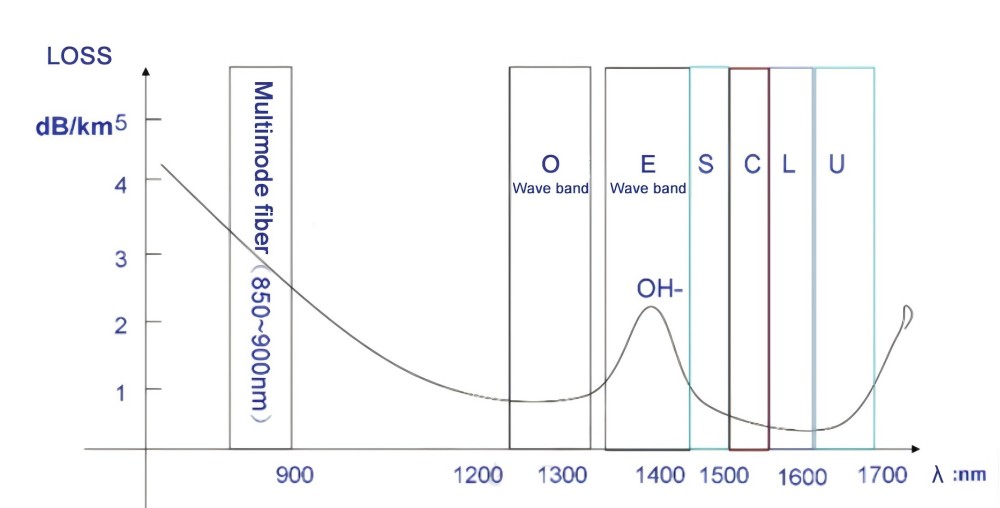

ITU-T divide las bandas de frecuencia superiores a 1260 nm en bandas O, E, S, C, L y U

Tipo de banda de multiplexación por división de longitud de onda WDM:

Banda O: La banda O es 1260-1360 nm. En la banda O, la distorsión de la señal (debido a la dispersión) es mínima.

Banda E: Banda E (banda de longitud de onda extendida) 1360-1460 nm). La banda E se utiliza principalmente como una extensión de la banda O, pero tiene pocas aplicaciones.

Banda S: Banda S (banda de longitud de onda corta), banda de onda corta: 1460-1530 nm, menor pérdida que la banda O, la banda S se utiliza como sistema PON (red óptica pasiva).

Banda C: La banda C (Banda Convencional) va de 1530 nm a 1565 nm. La fibra óptica muestra la pérdida más baja en la banda C, tiene una mayor ventaja en sistemas de transmisión de larga distancia y se usa comúnmente en muchos sistemas de transmisión óptica metropolitana, de larga distancia, ultralarga distancia y submarinos combinados con WDM y EDFA. tecnología.

Banda L: La banda L (banda de longitud de onda larga), 1565-1625 nm, es la segunda banda de longitud de onda con menor pérdida y se utiliza a menudo cuando la banda C es insuficiente para cumplir con los requisitos de ancho de banda. El sistema DWDM se extiende hacia arriba hasta la banda L.

Las dos ventanas de transmisión de banda C y banda L tienen la pérdida de atenuación de transmisión más pequeña, por lo que la luz de señal en el sistema DWDM generalmente se elige en las bandas C y L.

Además de la banda O a la banda L, hay otras dos bandas, a saber, la banda de 850 nm y la banda U (banda ultralarga: 1625-1675 nm). La banda de 850 nm es la longitud de onda dominante para los sistemas de comunicación de fibra óptica multimodo, que incorporan VCsels (láseres emisores de superficie de cavidad vertical). La banda U se utiliza principalmente para el monitoreo de redes.

La tecnología WDM se puede dividir en CWDM y DWDM según los diferentes modos de longitud de onda. El rango de longitud de onda especificado por la UIT para CWDM (ITU-T G.694.2) es de 1271 a 1611 nm; Los canales DWDM están más densamente espaciados y utilizan ventanas de transmisión de banda C (1530 nm-1565 nm) y banda L (1570 nm-1610 nm). El WDM ordinario generalmente utiliza longitudes de onda de 1310 y 1550 nm.

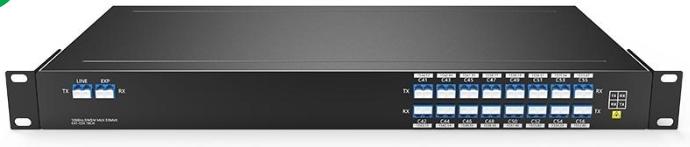

Fiberwdm tiene muchos años de experiencia en fabricación en la industria de las comunicaciones ópticas, investigación, desarrollo y producción independientes de productos WDM, totalmente utilizados en centros de datos, comunicaciones eléctricas, comunicaciones ferroviarias, redes de radio y televisión, redes de área metropolitana y redes 4G/5G y otros. escenarios, FWDM, CWDM, CCWDM, DWDM, AAWG, ultra-mini WDM y otros productos para una variedad de escenarios de aplicaciones para proporcionar los mejores productos y servicios, para satisfacer las necesidades de aplicaciones de diferentes clientes
