El multiplexor/demultiplexor DWDM de 32 canales y 150 GHz, diseñado por FIBERWDM, opera en el rango de longitud de onda C14-H60 (1566,31 nm-1529,16 nm), de acuerdo con la red ITU de 150 GHz, maximizando así la capacidad de la banda C.
El dispositivo DWDM de 32 canales y 150 GHz es totalmente pasivo y admite una baja pérdida de inserción (puertos de longitud de onda < 6,0 dB). Admite una velocidad de 800 G x 32 canales en el sistema de transferencia DWDM.

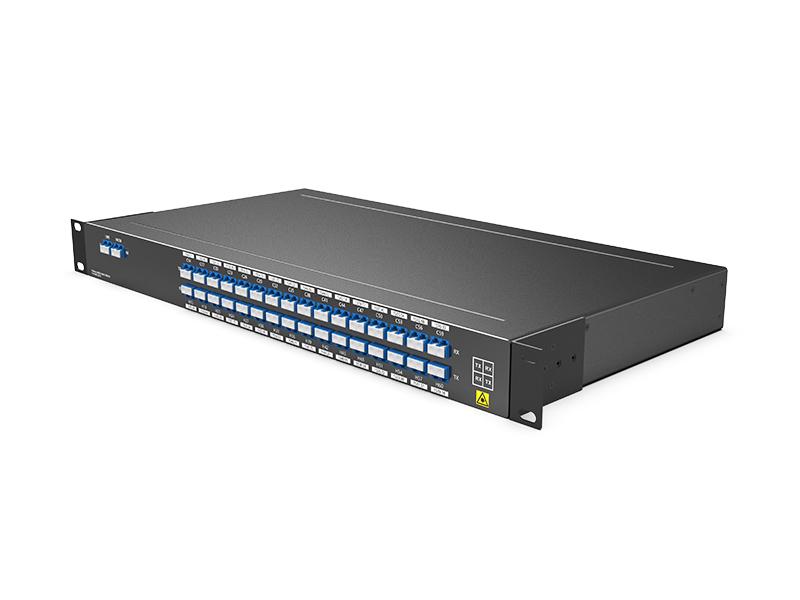

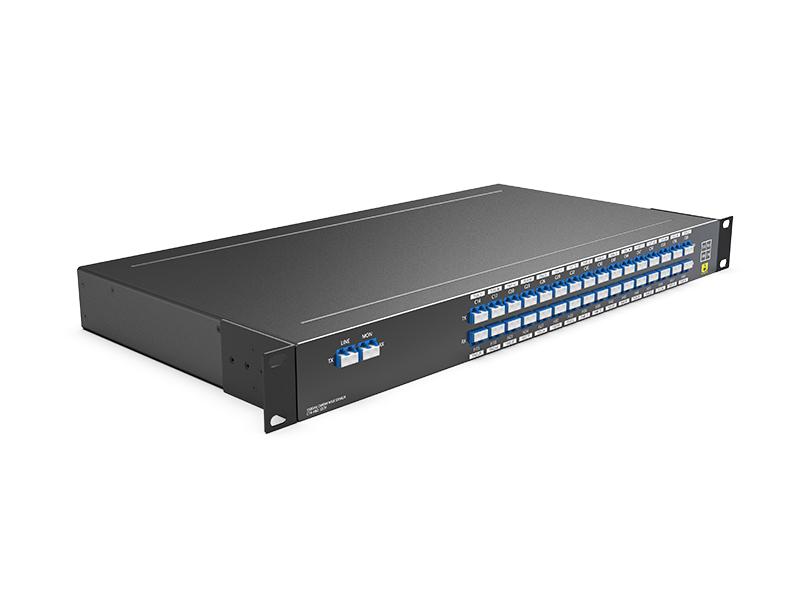

Multiplexor/demultiplexor DWDM de 32 canales y 150 GHz C14-H60 (1566,31 nm-1529,16 nm) con puerto de monitor, LC/UPC, montaje en rack de 1U.
El multiplexor/demultiplexor DWDM de 32 canales y 150 GHz, diseñado por FIBERWDM, opera en el rango de longitud de onda C14-H60 (1566,31 nm-1529,16 nm), de acuerdo con la red ITU de 150 GHz, maximizando así la capacidad de la banda C.
El dispositivo DWDM de 32 canales y 150 GHz es totalmente pasivo y admite una baja pérdida de inserción (puertos de longitud de onda < 6,0 dB). Admite una velocidad de 800 G x 32 canales en el sistema de transferencia DWDM.

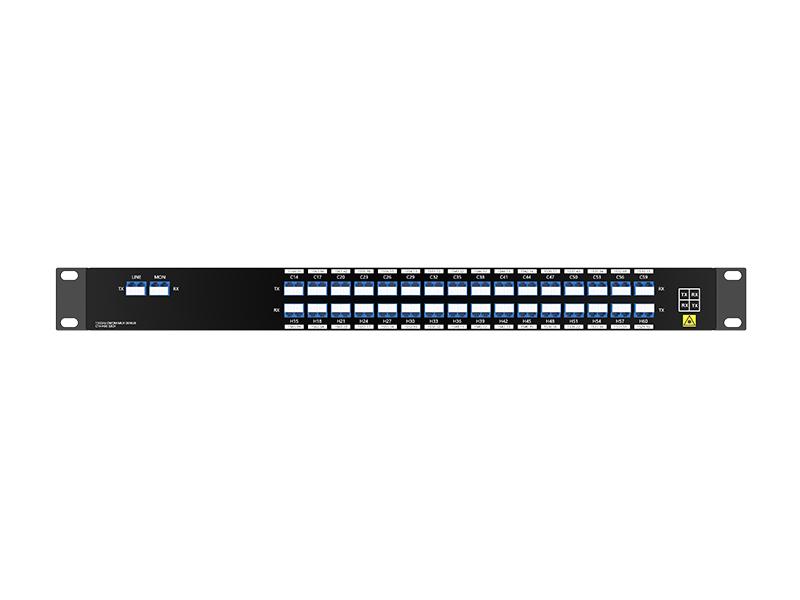

Panel de producto
Multiplexor/demultiplexor DWDM de 32 canales y 150 GHz
El puerto Mon sirve para la monitorización del enlace de red o la monitorización de la alimentación, facilitando la resolución de problemas sin afectar al tráfico.
Enlace de línea

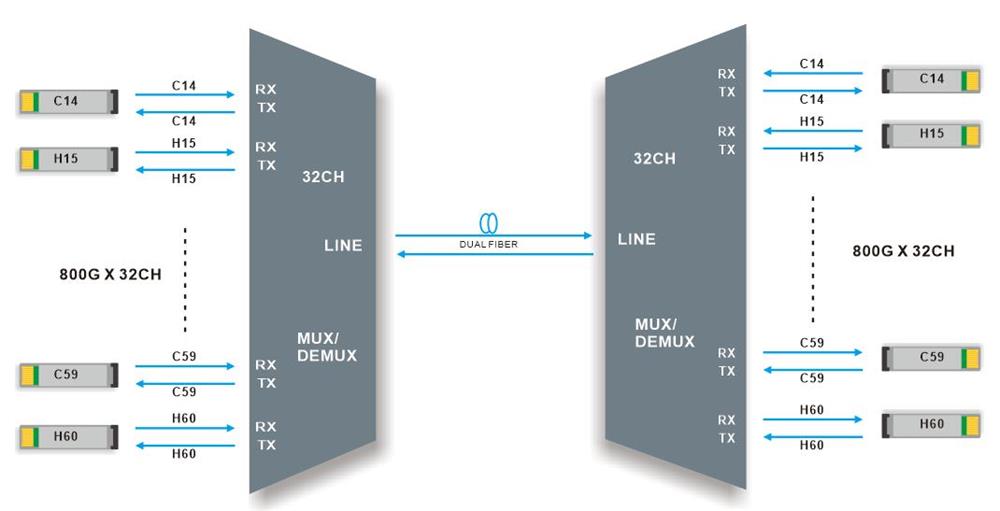

MUX/DEMUX DWDM de 32 canales con transmisión de doble fibra
MUX/DEMUX DWDM de 32 canales, admite 32 canales de transmisión diferencial de 800G en dos fibras ópticas para transmisión punto a punto. Funciona en sistemas de transferencia IDC.
Especificación del producto
| Longitud de onda | 1566,314 nm - 1529,163 nm | Espaciado entre canales | 150 GHz |
| Banda de paso del canal | ±0,5 nm | Tecnología | AAWG (parte superior plana) |
| Pérdida de inserción | ≤6,0 dB | Pérdida de enlace | ≤12 dB |
|
Precisión de la longitud de onda central |
±0,05 nm | Diafonía total | ≥5 dB |
| Ancho de banda de -0,5 dB | ≥90 GHz | Ancho de banda de -3 dB | ≥150 GHz |
| Pérdida de retorno | ≥ 40 dB | Directividad | ≥ 40 dB |
|
Dispersión del modo de polarización |
≤ 1,0 ps | Pérdida dependiente de la polarización | ≤ 0,7 dB |
| Aislamiento de canal a frecuencia central |
Adyacente ≥ 15 dB
No adyacentes ≥ 30 dB |
Temperatura |
Temperatura de funcionamiento: -5 a 65 °C Almacenamiento: -40 a 85 °C |

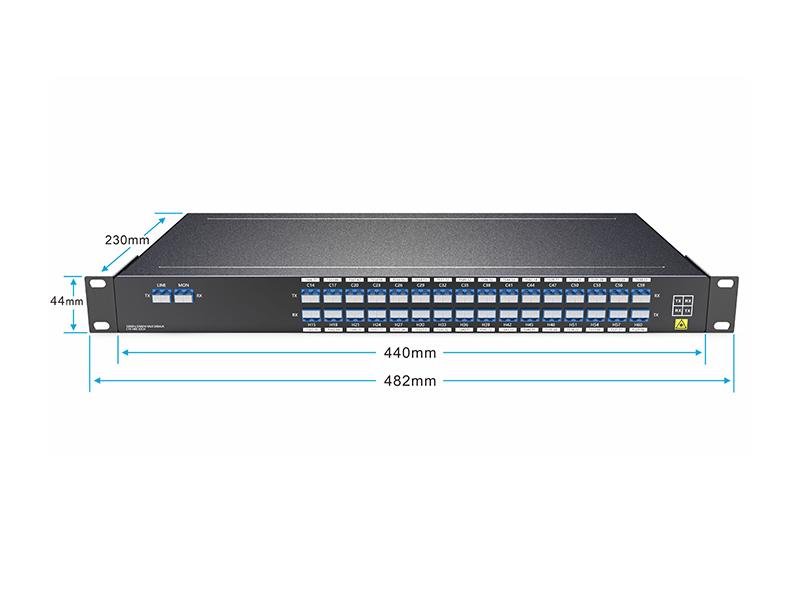

| Peso neto | 3,5 kg | Dimensiones (alto x ancho x profundidad) | 44*440*230 mm |
Nota: Se especifica con conectores.
Plan Hannel 32Port AWG - En red

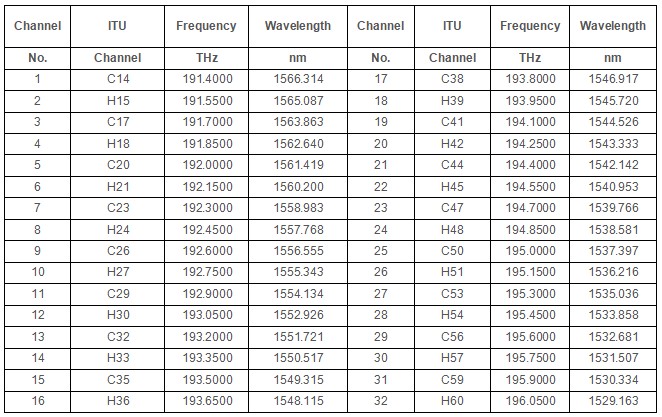

Tabla 1. Lista de canales: Bandas de paso para AAWG de 32 canales.
Información del paquete

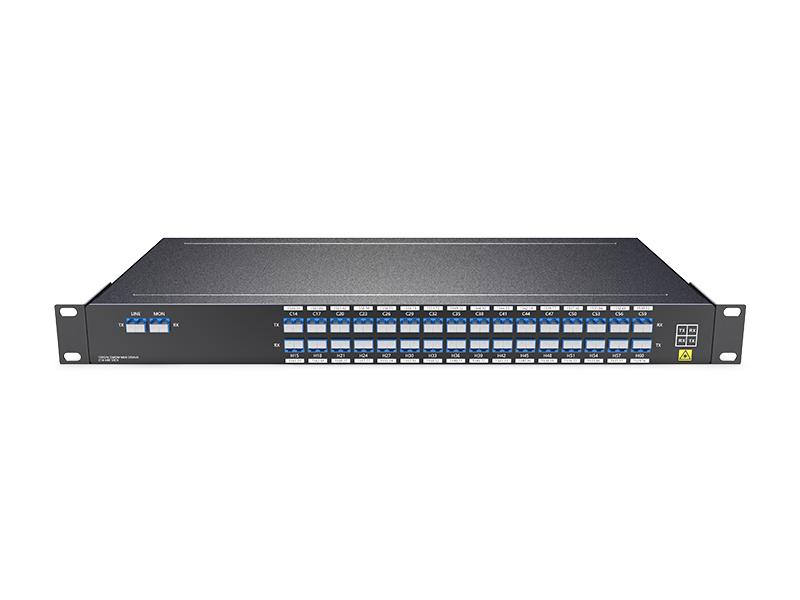

Rack de 19” y 1U con 32 canales DWDM
Información del pedido
| Número de producto | Descripción del Producto |
| DMD32-1U01-150GHZ-M-C14H60 | Multiplexor/demultiplexor DWDM de 32 canales y 150 GHz, C14-H60 (1566,314 nm-1529,163 nm) con puerto de monitor, LC/UPC, montaje en rack de 1U. |
Nota: Ofrecemos diseños personalizados; por favor, contáctenos por correo electrónico.
