El multiplexor/demultiplexor DWDM de 8 canales y 150 GHz, diseñado por FIBERWDM, opera en el rango de longitud de onda C38-H48 (1546,917 nm-1538,581 nm), de acuerdo con la red ITU de 150 GHz, maximizando así la capacidad de la banda C.
El dispositivo DWDM de 8 canales y 150 GHz es totalmente pasivo y admite una baja pérdida de inserción (puertos de longitud de onda < 2,4 dB). Admite una velocidad de 800 G x 8 canales en el sistema de transferencia DWDM.

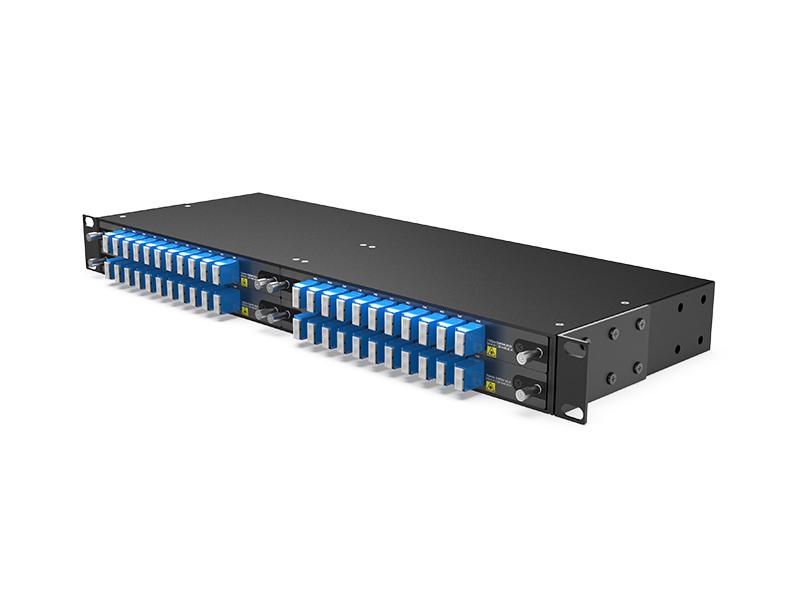

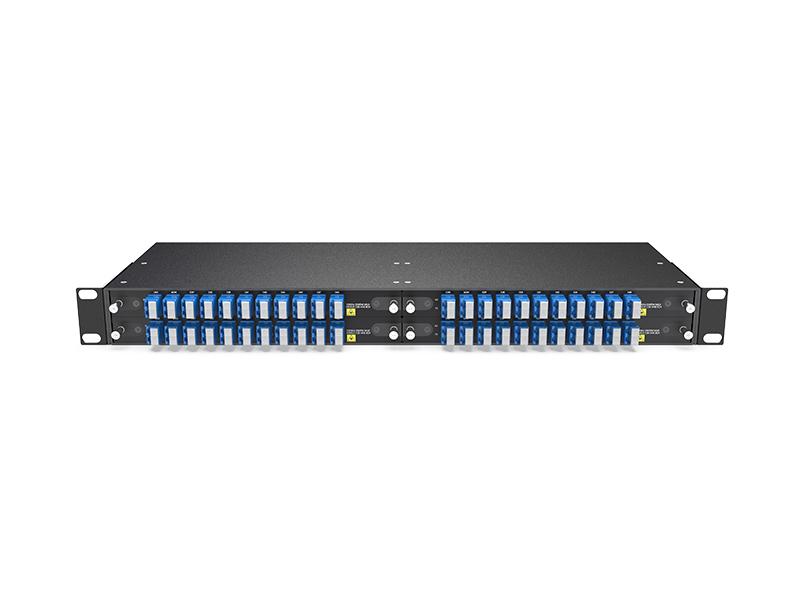

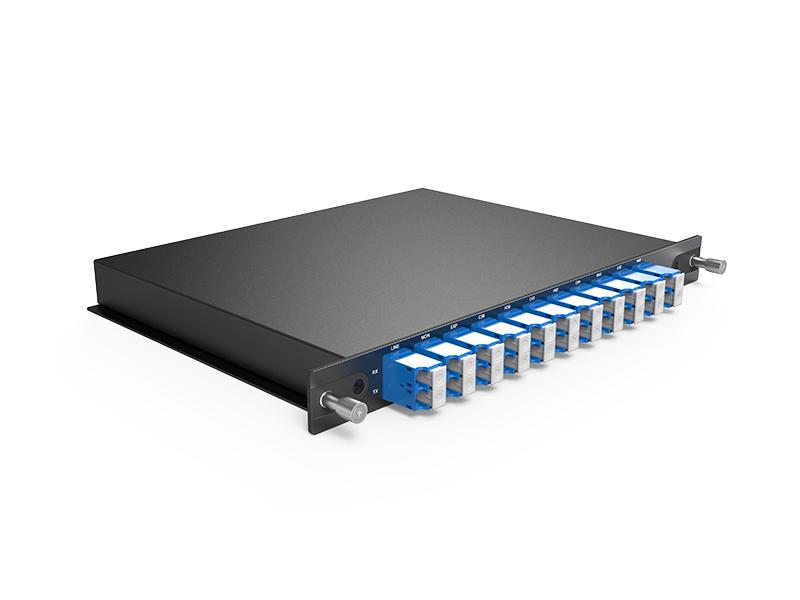

Multiplexor/demultiplexor DWDM de 8 canales y 150 GHz, C38-H48 (1556,555 nm - 1548,115 nm), con puerto de monitor, LC/UPC, caja LGX y rack de 1U con 4 ranuras.
El multiplexor/demultiplexor DWDM de 8 canales y 150 GHz, diseñado por FIBERWDM, opera en el rango de longitud de onda C38-H48 (1546,917 nm-1538,581 nm), de acuerdo con la red ITU de 150 GHz, maximizando así la capacidad de la banda C.
El dispositivo DWDM de 8 canales y 150 GHz es totalmente pasivo y admite una baja pérdida de inserción (puertos de longitud de onda < 2,4 dB). Admite una velocidad de 800 G x 8 canales en el sistema de transferencia DWDM.

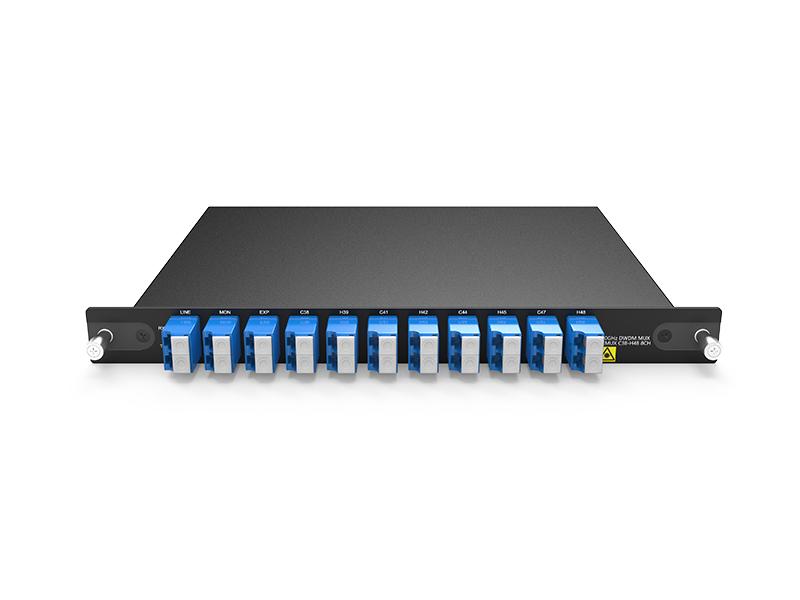

Panel de producto
Multiplexor/demultiplexor DWDM de 8 canales y 150 GHz
El puerto Mon sirve para la monitorización del enlace de red o la monitorización de la alimentación, facilitando la resolución de problemas sin afectar al tráfico.
Enlace de línea

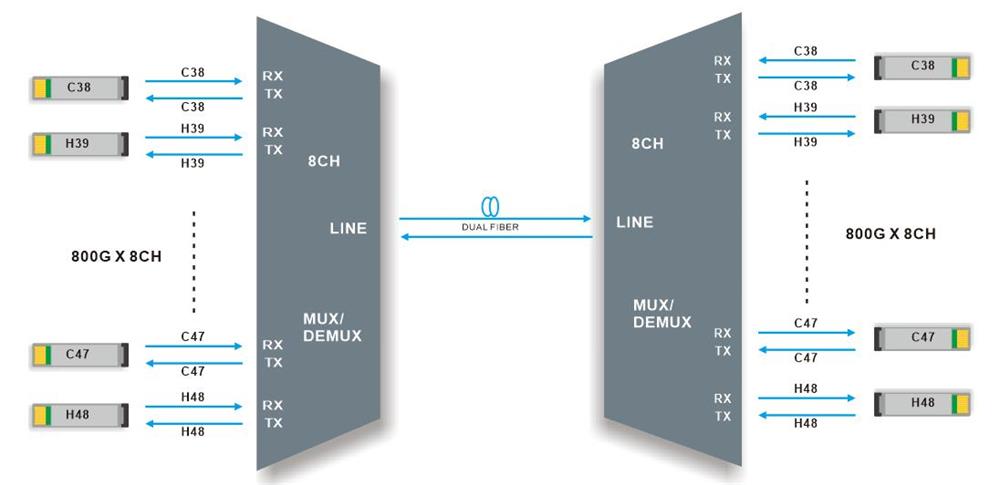

MUX/DEMUX DWDM de 8 canales con transmisión de doble fibra
MUX/DEMUX DWDM de 8 canales, admite 8 canales de transmisión diferencial de 800G en dos fibras ópticas para transmisión punto a punto. Funciona en sistemas de transferencia IDC.
Especificación del producto
| Longitud de onda | 1546,917 nm - 1538,581 nm | Espaciado entre canales | 150 GHz |
| Banda de paso del canal | ±0,5 nm | Tecnología | TFF |
| Pérdida de inserción | ≤2,4 dB | Pérdida de enlace | ≤3,5 dB |
|
Precisión de la longitud de onda central |
±0,05 nm | Diafonía total | ≥5 dB |
| Ancho de banda de -0,5 dB | ≥90 GHz | Ancho de banda de -3 dB | ≥150 GHz |
| Pérdida de retorno | ≥ 40 dB | Directividad | ≥ 40 dB |
|
Dispersión del modo de polarización |
≤ 1,0 ps | Pérdida dependiente de la polarización | ≤ 0,7 dB |
| Aislamiento de canal a frecuencia central |
Adyacente ≥ 30 dB
No adyacentes ≥ 45 dB |
Temperatura |
Temperatura de funcionamiento: -40 a 85 °C Almacenamiento: -40 a 85 °C |
| Peso neto |
Caja LGX: 0,5 kg Rack de 4 ranuras y 1U: 2,5 kg |
Dimensiones |

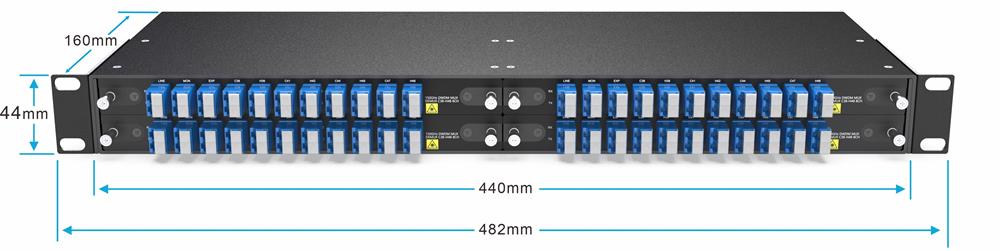

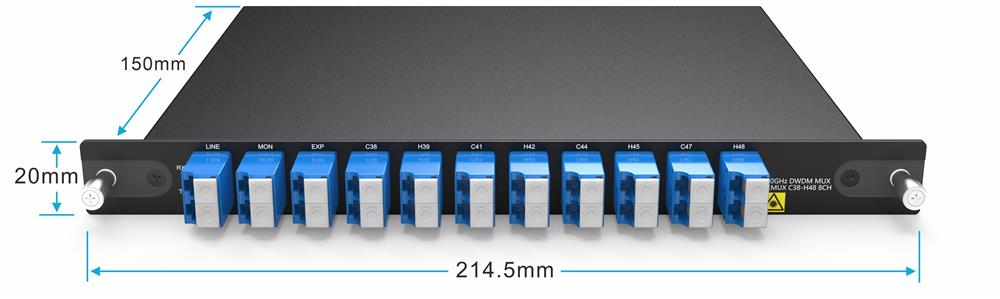

Caja LGX: 214,5*150*20 mm Rack 1U: 440*160*44 mm |
Nota: Se especifica con conectores.
Plan de canales
Información del paquete

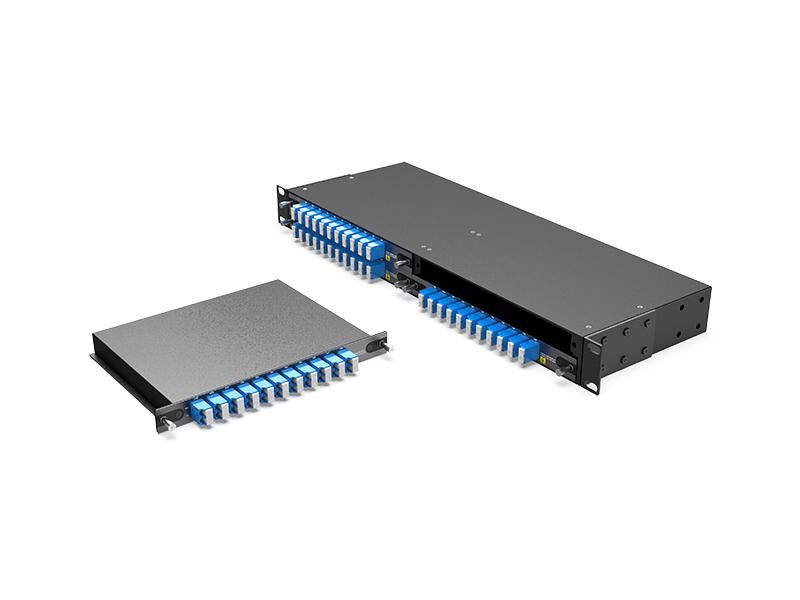

LGX BOX Plug in Rack de 4 ranuras y 1U

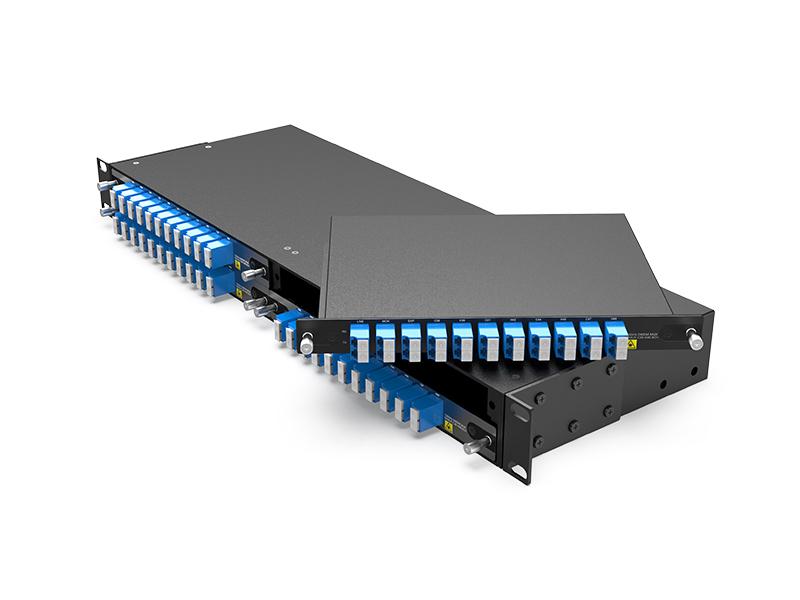

Rack de 4 ranuras y 1U para LGX BOX
Información del pedido
| Número de producto | Descripción del Producto |
| DMD8-LGX01-150GHZ-M-C36H46 | Multiplexor/demultiplexor DWDM de 8 canales y 150 GHz C38-H48 (1546,917 nm-1538,581 nm) con puerto de monitor y conector LC/UPC. Caja LGX de 214,5 x 150 x 20 mm. |
| 1U02-4LGX | Rack de 1U de 19 pulgadas con 4 ranuras para caja Plug-in LGX, 440*160*44 mm |
Nota: Ofrecemos diseños personalizados; por favor, contáctenos por correo electrónico.
