Los PLC de Fiberwdm se desarrollan con base en un proceso único de guía de onda de vidrio de sílice, con un pigtail de fibra óptica alineado con precisión y confiable en un encapsulado miniatura. Ofrecen una solución de distribución de luz económica, de formato compacto y alta confiabilidad. Los dispositivos PLC ofrecen un alto rendimiento en términos de baja pérdida de inserción, baja PDL, alta pérdida de retorno y excelente uniformidad en un amplio rango de longitudes de onda de 1260 nm a 1620 nm, y funcionan en un rango de temperatura de -40 °C a +85 °C. Los dispositivos PLC tienen configuraciones estándar de 1x4, 1x8, 1x16 y 1x32, así como estructuras personalizadas de 2x8, 2x16, 2x32 y 2x64.

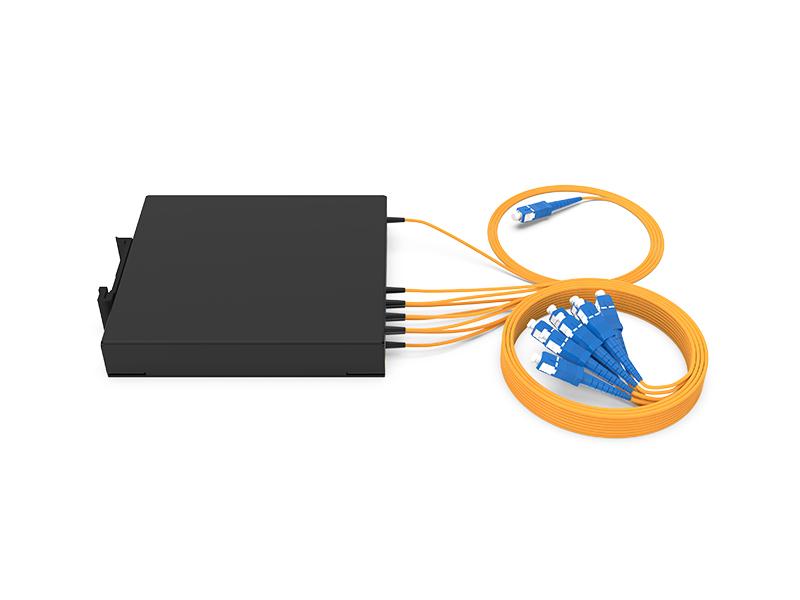

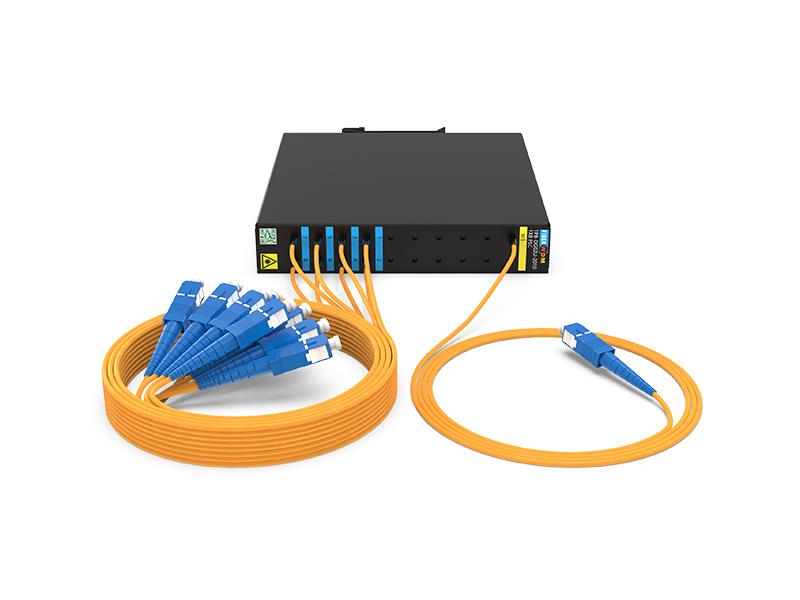

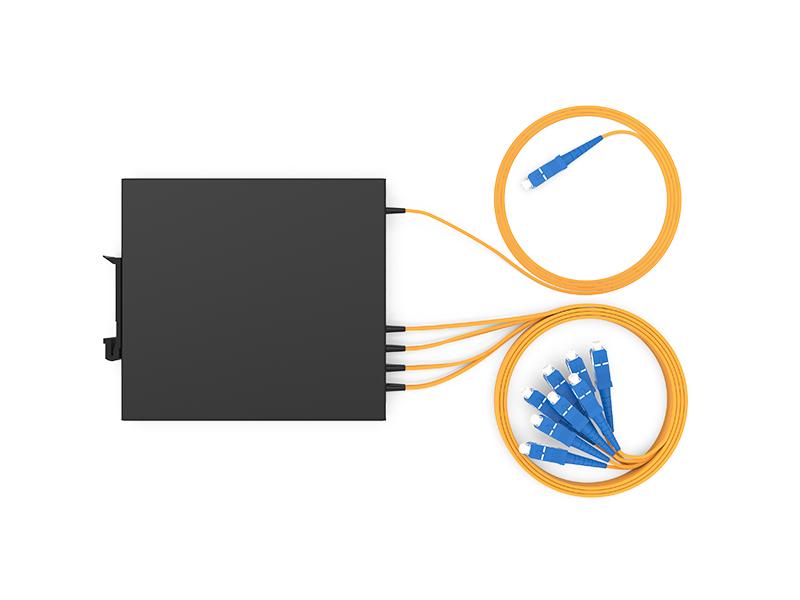

Caja de montaje DIN de fibra PLC SC/UPC de 1x8 mm y 1 m, 120 x 110 x 20 mm
Producto

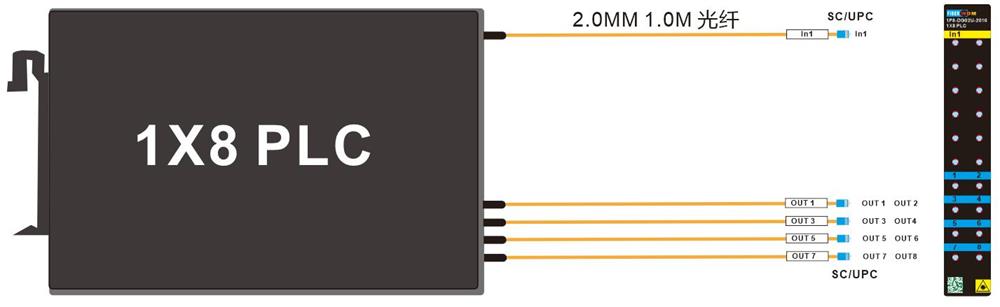

Caja de montaje DIN PLC SC/UPC de 1x8, 120x110x20 mm
Características:
Aplicaciones
Cumplimiento
Especificaciones del PLC 1*N
| Configuración del puerto | 1×2 | 1×4 | 1×8 | 1×16 | |
| Tipo de fibra | SMF-28e o especificado por el cliente | ||||
| Longitud de onda operativa (nm) | 1260～1650 | ||||
| Pérdida de inserción | Típico | 3.7 | 6.8 | 10.0 | 13.0 |
| Máximo | 4.0 | 7.2 | 10.5 | 13.5 | |
| Uniformidad de pérdida (dB) | Máximo | 0.4 | 0.6 | 0.8 | 1.2 |
| Pérdida de retorno (dB) | Mínimo | 50 | 50 | 50 | 50 |
| Pérdida dependiente de la polarización (dB) | Máximo | 0.2 | 0.2 | 0.3 | 0.3 |
| Directividad (dB) | Mínimo | 55 | 55 | 55 | 55 |
| Pérdida dependiente de la longitud de onda (dB) | Máximo | 0.3 | 0.3 | 0.3 | 0.5 |
|
Pérdida dependiente de la temperatura (-40～85°C) (dB) |
Máximo | 0.5 | 0.5 | 0.5 | 0.8 |
| Conector | SC/UPC u otros | ||||
| Temperatura de funcionamiento (°C) | -40~85 | ||||
| Temperatura de almacenamiento (°C) | -40~85 | ||||
| Tamaño del embalaje de la caja (mm) | 120*110*20MM | ||||
Notas: 1. Especificaciones sin conectores de fibra.
2.Prueba de temperatura ambiente.
Especificaciones del PLC 2*N
| Configuración del puerto | 2×2 | 2×4 | 2×8 | 2×16 | |
| Tipo de fibra | SMF-28e o especificado por el cliente | ||||
| Longitud de onda operativa (nm) | 1260～1650 | ||||
| Pérdida de inserción | Típico | 3.8 | 7.4 | 10.8 | 14.2 |
| Máximo | 4.2 | 7.8 | 11.2 | 14.6 | |
| Uniformidad de pérdida (dB) | Máximo | 1.0 | 1.4 | 1.5 | 2.0 |
| Pérdida de retorno (dB) | Mínimo | 50 | 50 | 50 | 50 |
| Pérdida dependiente de la polarización (dB) | Máximo | 0.2 | 0.2 | 0.4 | 0.4 |
| Directividad (dB) | Mínimo | 55 | 55 | 55 | 55 |
| Pérdida dependiente de la longitud de onda (dB) | Máximo | 0.8 | 0.8 | 0.8 | 0.8 |
|
Pérdida dependiente de la temperatura (-40～85°C) (dB) |
Máximo | 0.5 | 0.5 | 0.5 | 0.8 |
| Conector | SC/UPC u otros | ||||
| Temperatura de funcionamiento (°C) | -40~85 | ||||
| Temperatura de almacenamiento (°C) | -40~85 | ||||
| Tamaño del embalaje de la caja (mm) | 120*110*20MM | ||||
Notas: 1. Especificaciones sin conectores de fibra.
2.Prueba de temperatura ambiente.

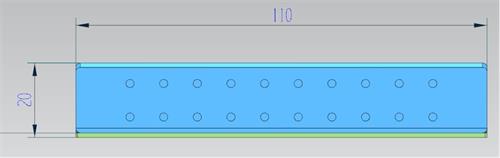

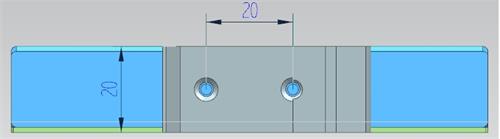

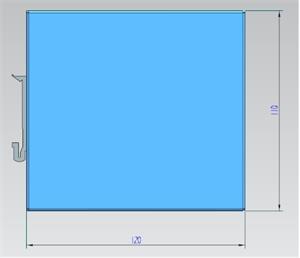

Paquete (mm)
Información del pedido
| N.º de pieza | Presupuesto |
| 1P8-DG02U-2010 | Caja de montaje DIN de fibra PLC SC/UPC de 1x8 mm y 1 m, 120 x 110 x 20 mm |
