Conmutador óptico de 24 canales 1×2

El conmutador óptico montado en bastidor consta de 24 conmutadores ópticos 1X2, lo que permite controlar la conmutación de 24 canales de fibra óptica 1X2. El dispositivo está equipado con una interfaz de comunicación Ethernet RJ45 y TYPE-C, que permite el control mediante comandos o teclas. Desempeña un papel crucial en diversas aplicaciones de comunicación óptica, incluido el monitoreo óptico multicanal en sistemas de transmisión óptica, conmutación automática de detector/fuente de luz múltiple LAN y sistemas de monitoreo dinámico para sensores ópticos. Además, se utiliza en las pruebas de fibras ópticas, dispositivos, redes, cables de ingeniería de campo, así como en la instalación y ajuste de dispositivos ópticos.

  • Detalle del producto

Interruptor óptico 1×2 de 24 canales

FW-OSS-2X1-24-MM-1U

24 Channel 1×2 Optical Switch

Características

* Baja pérdida de inserción, conmutación rápida.

* Control TYPE-C y gestión de Ethernet RJ45.

* El puerto serie adopta una interfaz hembra TYPE-C.

* La conmutación de ruta óptica se puede controlar mediante botones, puertos serie y puertos de red. Y se puede operar bloqueando las llaves mediante instrucciones.

Especificaciones

Parámetros

Indicadores

Nº de canal

FW-OSS-2X1-24-MM-1U

Rango de longitud de onda

850 nm ±50 nm

Longitud de onda de prueba

850 nm

Pérdida de inserción

≤ 1,2 dB

Repetibilidad

≤ ±0,02 dB

Pérdida de retorno

≥ 30dB

Diafonía

≥ 35dB

Pérdida dependiente de la longitud de onda

≤ 0,25dB

Pérdida relacionada con la polarización

≤ 0,05dB

Tiempo de conmutación

≤12 msï¼Canales adyacentesï¼

Tipo de fibra

MMï¼50/125umï¼

Conector

LC\PC

Puerto de monitoreo

RJ45ãTIPO-C

Fuente de alimentación de funcionamiento

CAï¼100~240V

Temperatura de trabajo

-10 ~ +60 ℃

Temperatura de funcionamiento

-40 ℃ ~ +85 ℃

Tamaño

Rack estándar de 19 pulgadas (483 X 230 X 44)

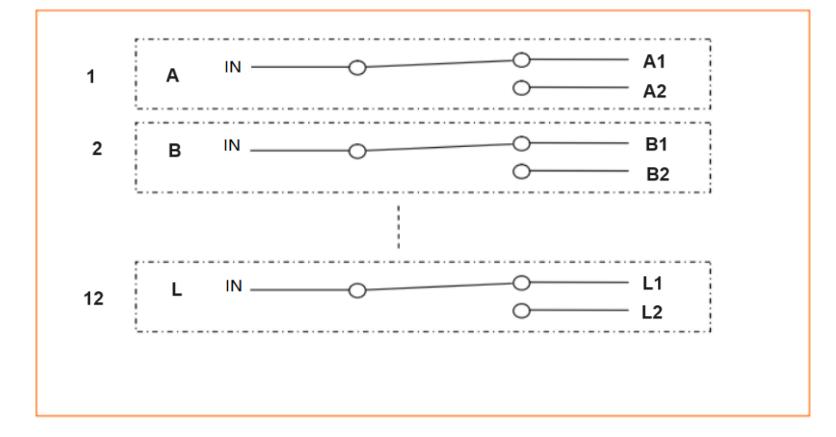

Diagrama de ruta óptica

Instrucciones

1.El panel muestra

24 Channel 1×2 Optical Switch

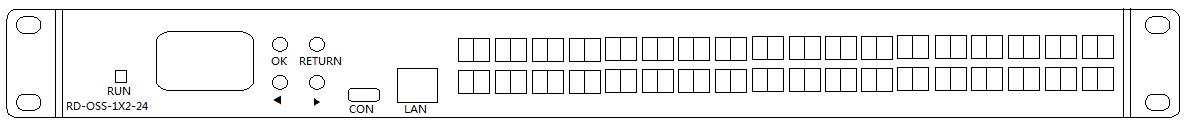

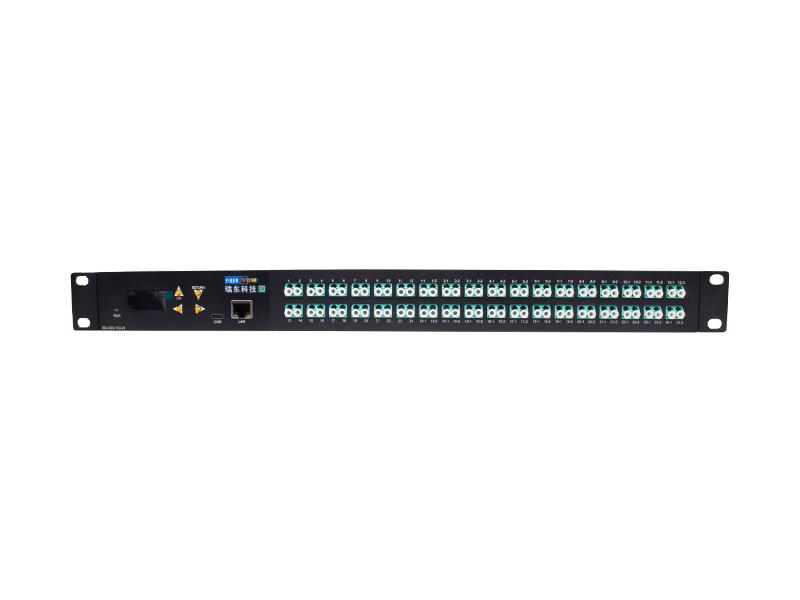

Panel frontal

24 1X2 optical switches

(1) Puerto Ethernet RJ45, puerto serie TPYE-C: interfaz de comunicación para datos de monitoreo del dispositivo.

(2) Pantalla LCD: dirección del dispositivo, canal actual e información relacionada.

(3) â² - Tecla de subir; â¼ - Tecla para bajar; Ingresar - tecla Aceptar; VOLVER - Cancelar la clave.

(4) Descripción de la interfaz óptica: interfaz óptica.

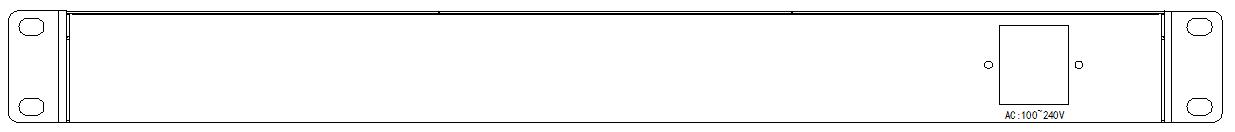

Panel trasero

24 1X2 optical switches

ï¼1ï¼Interfaz de fuente de alimentación de CA

Configuración predeterminada

* Al iniciar, los 24 canales están conectados de forma predeterminada.

* Permiso de clave de dispositivo: Permitir

* Puerto serie: 9600 baudios, 8 bits de datos, 1 bit de parada, sin verificación de paridad.

* Dirección IP: 192.168.1.100; Puerto de comunicación: 5000

* Tipo de protocolo de puerto de red: servidor TCP, UDP (puerto fijo: 18888)

Nota: Los usuarios tienen requisitos especiales excepto.

Descripción de las conexiones del puerto de comunicación

(1)Interfaz TIPO C
