Interruptor óptico de 100 canales 1 × 2

Interruptor óptico de 100 canales 1 × 2

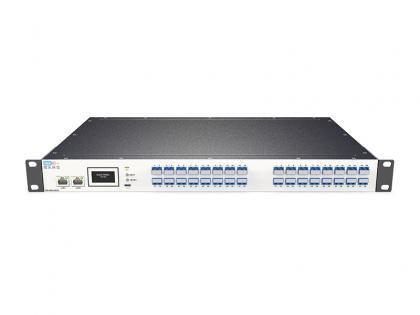

Chasis multimodo LC/PUC 2U de 850 nm RD-OSS-2X1-100-MM-2U

RD-OSS-2X1-100-MM-2U El interruptor óptico montado en bastidor consta de 100 interruptores ópticos 1X2 combinados con dispositivos de control de ruta óptica, que pueden controlar la ruta óptica en modo remoto o de corto alcance a través de comunicación en serie y comunicación Ethernet. . Desempeña un papel importante en las aplicaciones de comunicación óptica. El interruptor óptico se utiliza principalmente en: monitoreo óptico multicanal en sistemas de transmisión óptica, conmutación automática de detector/fuente de luz múltiple LAN y sistema de monitoreo dinámico multipunto de sensor óptico, sistema de prueba óptica para fibra óptica. dispositivos ópticos, redes y pruebas de cables de ingeniería de campo; Instalación y ajuste del dispositivo óptico.

Especificaciones

Diagrama de ruta óptica

(Diagrama óptico interno, 100 interruptores ópticos 1X2, admite comunicación bidireccional)

Instrucciones

1.El panel muestra

Panel frontal

ï¼1ï¼Encendido: botón de encendido y apagado del dispositivo.

ï¼2ï¼RJ45: Interfaz de comunicación Ethernet 10/100M.

ï¼3ï¼RS-232: interfaz de comunicación RS-232.

ï¼4ï¼Interfaz ópticaï¼25 interfaces de fibra óptica con bridas cuádruples LC (bidireccionales), un total de 100 interfaces LC, correspondientes a los puertos de entrada 1-100.

ï¼5ï¼Pantalla LCD: dirección del dispositivo, canal actual y visualización de información relacionada.

ï¼6ï¼â² - Tecla de subir; â¼ - Tecla para bajar; Ingresar - tecla Aceptar; Esc: cancela la clave.

Panel real

Interfaz óptica

50 adaptadores cuádruples LC, un total de 200 interfaces LC, correspondientes a 200 interfaces de salida (soporte bidireccional)

1-1, 1-2: representa la salida 1 y la salida 2 del Grupo 1

2-1, 2-2: representa la salida 1 y la salida 2 del grupo 2

3-1, 3-2: representa la salida 1 y la salida 2 del Grupo 3

...

100-1, 100-2: representa la salida 1 y la salida 2 del grupo 100

(Soporte bidireccional).

Configuración de fábrica

• Puerto serie configurado en 9600 baudios, 8 bits de datos y 1 bit de parada, sin verificación de paridad.
• Dirección IP: 192.168.1.100; Puerto de comunicación: 5000
• Protocolo de puerto de red: servidor TCP, UDP (puerto fijo: 18888)

Tenga en cuenta: los usuarios tienen requisitos especiales excepto.
