Módulo transceptor EML OSFP-RHS LR4 de 400 G y 10 km

Módulo transceptor EML OSFP-RHS LR4 de 400 G y 10 km

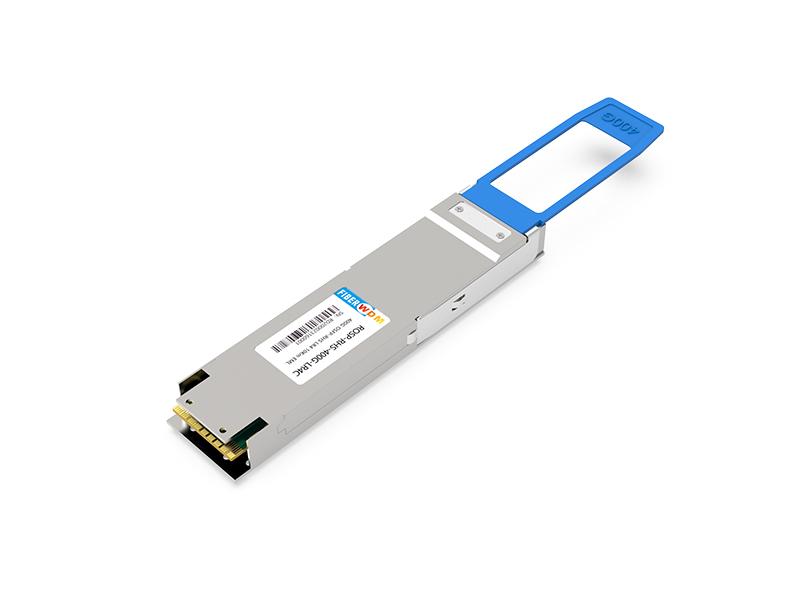

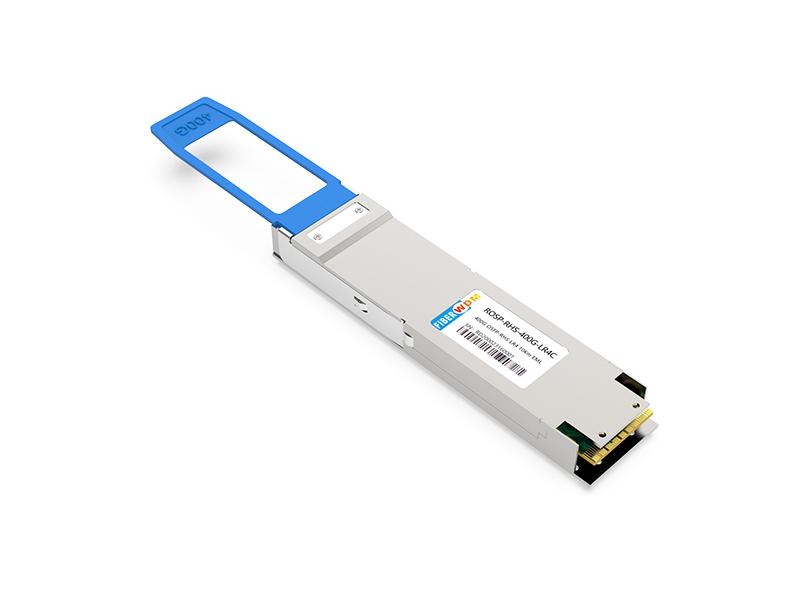

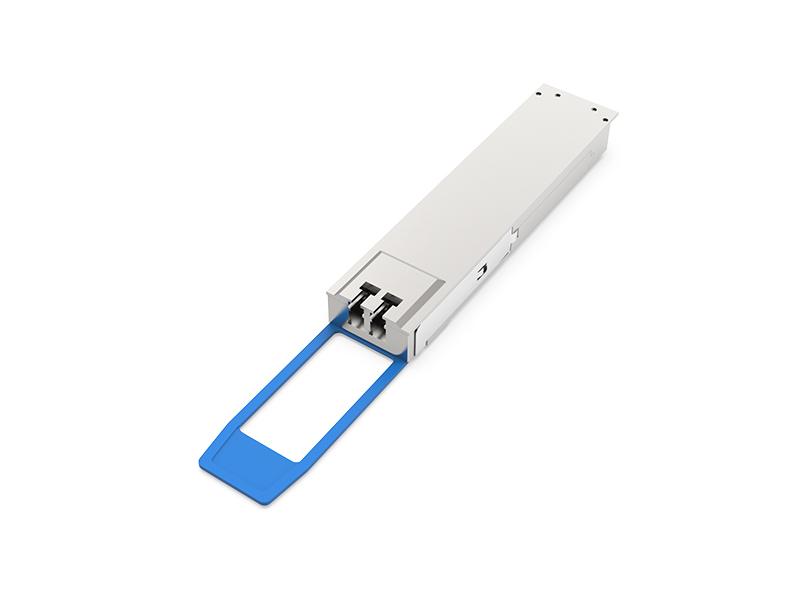

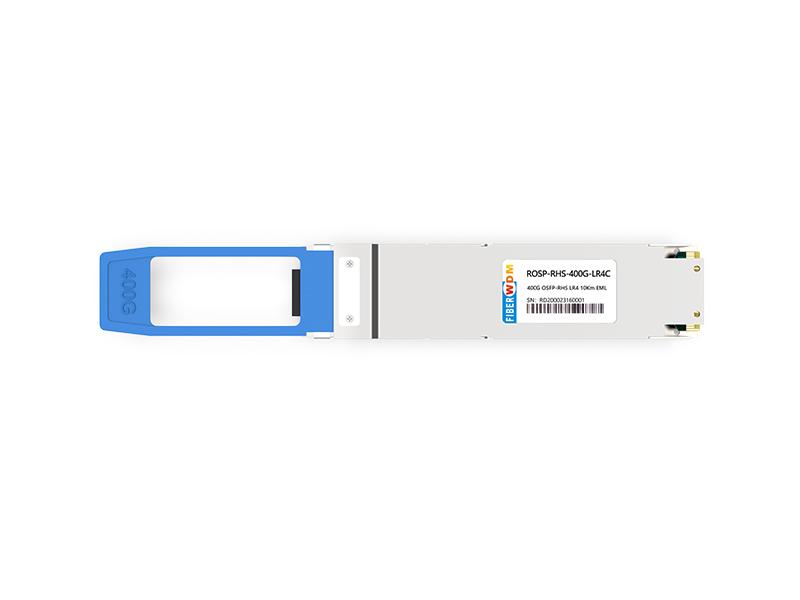

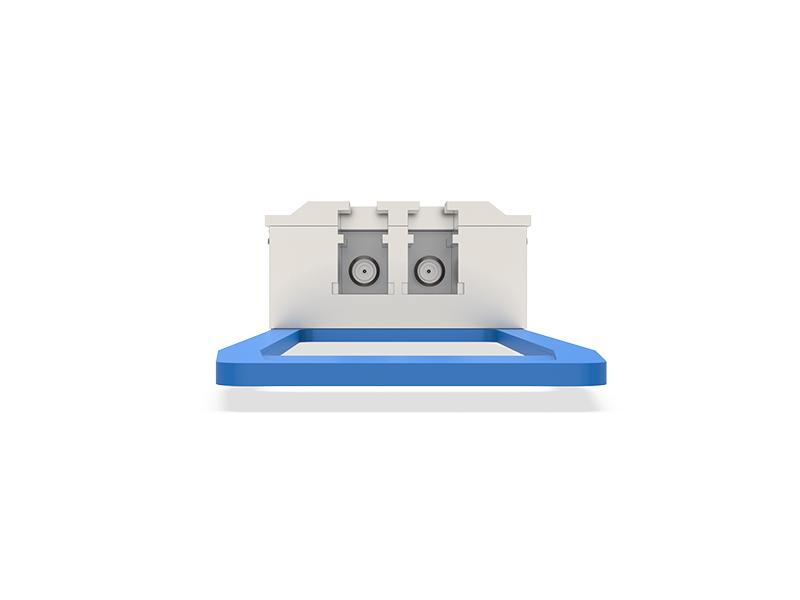

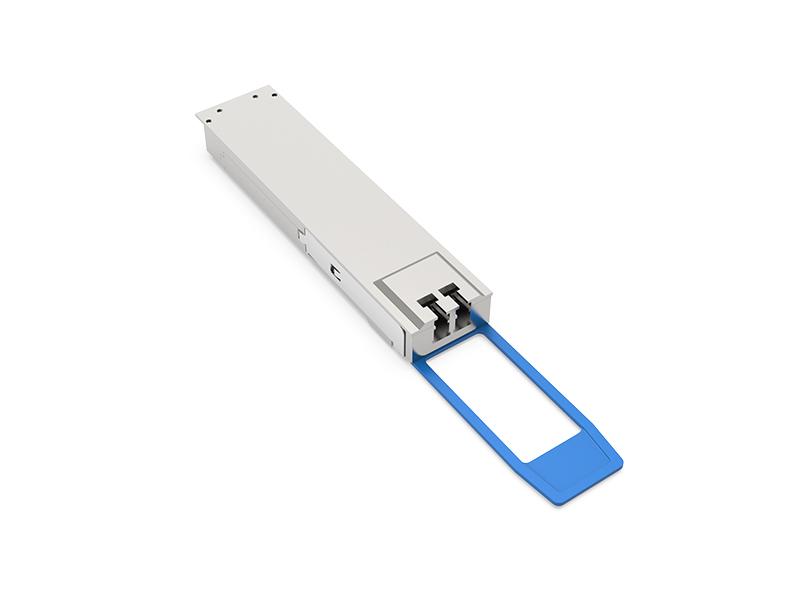

ROSP-RHS-400G-LR4C

Descripción

Este producto FIBERWDM ROSP-RHS-400G-LR4C está diseñado para aplicaciones de comunicación óptica de 10 km. El módulo convierte 4 canales de datos de entrada eléctrica de 100 Gb/s (PAM4) en 4 canales de señales ópticas CWDM y los multiplexa en un solo canal para transmisión óptica de 400 Gb/s. A la inversa, en el receptor, el módulo demultiplexa ópticamente una entrada óptica de 400 Gb/s en 4 canales de señales ópticas CWDM y los convierte en 4 canales de datos de salida eléctrica de 100 Gb/s (PAM4).

El módulo incorpora cuatro canales independientes en longitud de onda central CWDM4 de 1271/1291/1311/1331 nm, operando a 100 G por canal. La ruta del transmisor incorpora cuatro controladores EML independientes y láseres EML, junto con un multiplexor óptico. En la ruta del receptor, un demultiplexor óptico está acoplado a un arreglo de fotodiodos de cuatro canales.

Es una solución rentable y de bajo consumo para centros de datos 400GBASE. Está diseñado para soportar las condiciones operativas externas más adversas, como temperatura, humedad e interferencias EMI. El módulo ofrece una alta funcionalidad e integración de funciones, accesible mediante una interfaz serie de dos cables.

Características

• Módulos transceptores full-duplex de 4 canales
• Velocidad de transmisión de datos de hasta 106,25 G por canal
• Transmisor PAM4 de 4 x 106,25 Gbps y receptor PAM4
• Factor de forma OSFP-RHS conectable en caliente y compatible con CMIS
• Cumple con la especificación técnica 400G-LR4
• Consumo de energía <10W
• Longitud máxima de enlace de 10 km G.652 SMF con KP-FEC
• Funciones de diagnóstico digital integradas
• Temperatura de funcionamiento de la caja de 0 °C a +70 °C
• Voltaje de alimentación de 3,3 V
• Cumple con RoHS (sin plomo)

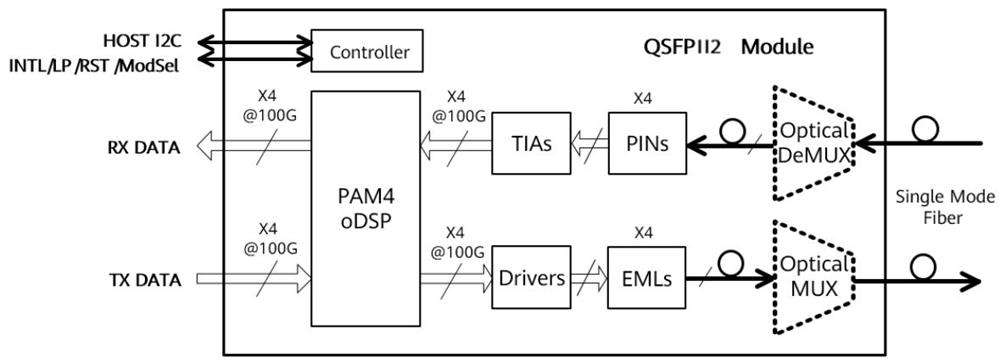

Figura 1. Diagrama de bloques del módulo

Calificaciones máximas absolutas

Condiciones de funcionamiento recomendadas

Especificaciones eléctricas

Nota:

1) BER=2,4E-4; PRBS31Q@53.125GBd. Pre-FEC

2) La amplitud del voltaje de entrada diferencial se mide entre TxnP y TxnN.

3) La amplitud del voltaje de salida diferencial se mide entre RxnP y RxnN.

Características ópticas

Tabla 3 - Características ópticas

Nota:

1) Medido con señal de prueba de conformidad en TP3 para BER = 2.4E-4 Pre-FEC

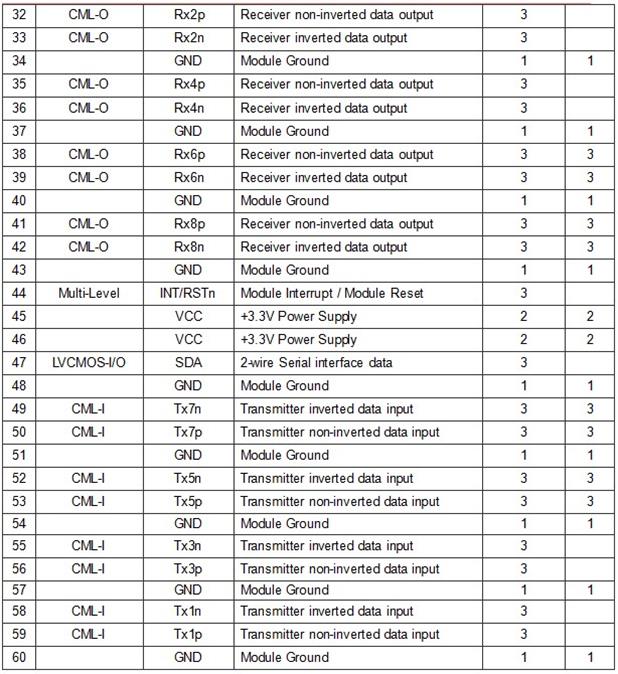

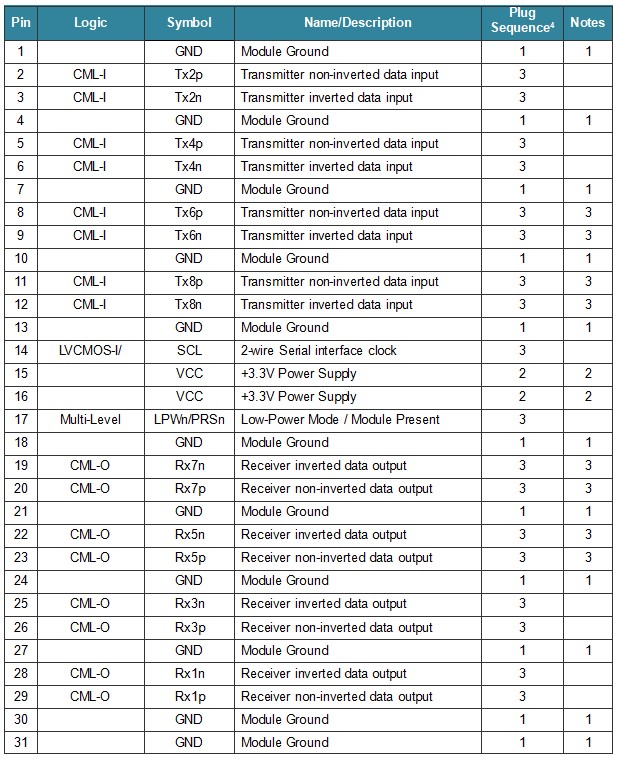

Descripción del pin

Nota:

1): GND es el símbolo de la señal y la alimentación (potencia) comunes del módulo OSFP-RHS. Todas son comunes dentro del módulo OSFP-RHS y todos los voltajes se refieren a este potencial, a menos que se indique lo contrario. Conéctelos directamente a la toma de tierra común de la señal de la placa base.

2): VCC son las fuentes de alimentación OSFP-RHS y deben aplicarse simultáneamente. Cada pin del conector tiene una corriente máxima de 1,5 A (se requiere una corriente máxima de 2,0 A para una potencia del módulo alta de 15-20 W).

3): No conectado en OSFP-RHS.

Figura 2. Asignación de contactos del módulo OSFP-RHS

Pin INT/RSTn

INT/RSTn es una señal de doble función que permite al módulo generar una interrupción al host y, a su vez, reiniciar el módulo. El circuito mostrado en la Figura 3 permite la señalización multinivel para proporcionar control directo de la señal en ambas direcciones. El reinicio es una señal activa baja en el host que se traduce a una señal activa baja en el módulo. La interrupción es una señal activa alta en el módulo que se traduce a una señal activa alta en el host. La señal INT/RSTn opera en tres zonas de voltaje para indicar el estado de reinicio para el módulo y el de interrupción para el host.

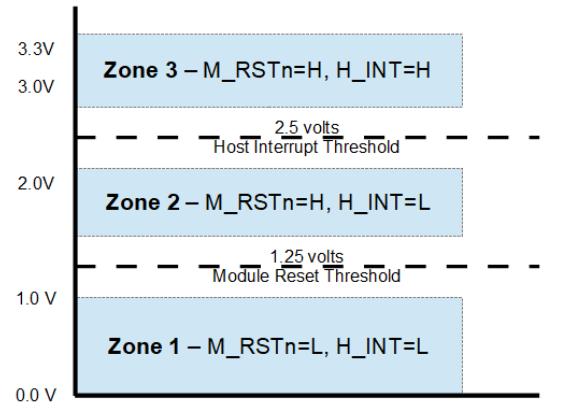

Figura 3. Zonas de voltaje INT/RSTn

Pin LPWn/PRSn

LPWn/PRSn es una señal de doble función que permite al host indicar el modo de bajo consumo y al módulo indicar la presencia del módulo. El circuito mostrado en la Figura 4 permite la señalización multinivel para proporcionar control directo de la señal en ambas direcciones. El modo de bajo consumo es una señal activa-baja en el host que se convierte en una señal activa-baja en el módulo. La presencia del módulo se controla mediante una resistencia pull-down en el módulo, que se convierte en una señal lógica activa-baja en el host.

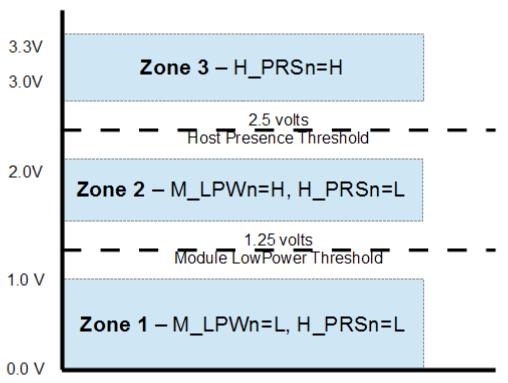

Figura 4. Zonas de voltaje LPWn/PRSn

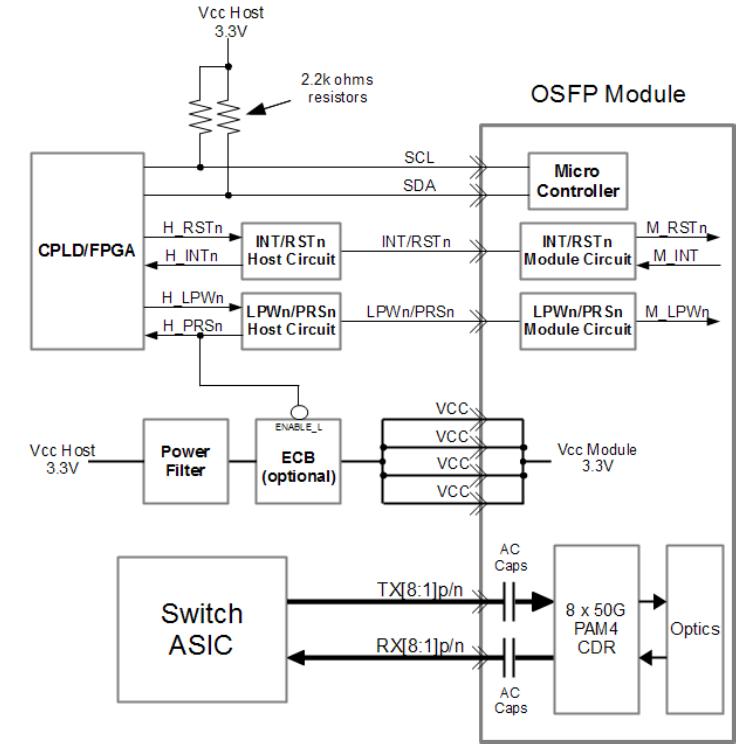

Diagrama de bloques de la placa host y el módulo OSFP

La figura 5 es un diagrama de bloques de ejemplo de las conexiones de la placa host al módulo OSFP.

Figura 5. Diagrama de bloques de la placa host y el módulo

INTERFAZ DE MONITOREO DE DIAGNÓSTICO

La función de monitoreo de diagnóstico digital está disponible en todos los productos FIBERWDM OSFP-RHS. Una interfaz serial de 2 hilos permite al usuario comunicarse con el módulo.

Estructura y mapeo de la memoria

Esto limita la memoria de administración a la que puede acceder directamente el host a 256 bytes, que se divide en memoria inferior (direcciones 00h a 7Fh) y memoria superior (direcciones 80h a FFh).

Se requiere una memoria de administración direccionable mayor para todos los módulos, excepto los más básicos. Esto se sustenta en una estructura de páginas de 128 bytes, junto con un mecanismo para asignar dinámicamente cualquiera de las páginas de 128 bytes desde un espacio de memoria de administración interna mayor a la memoria superior (el espacio direccionable del host).

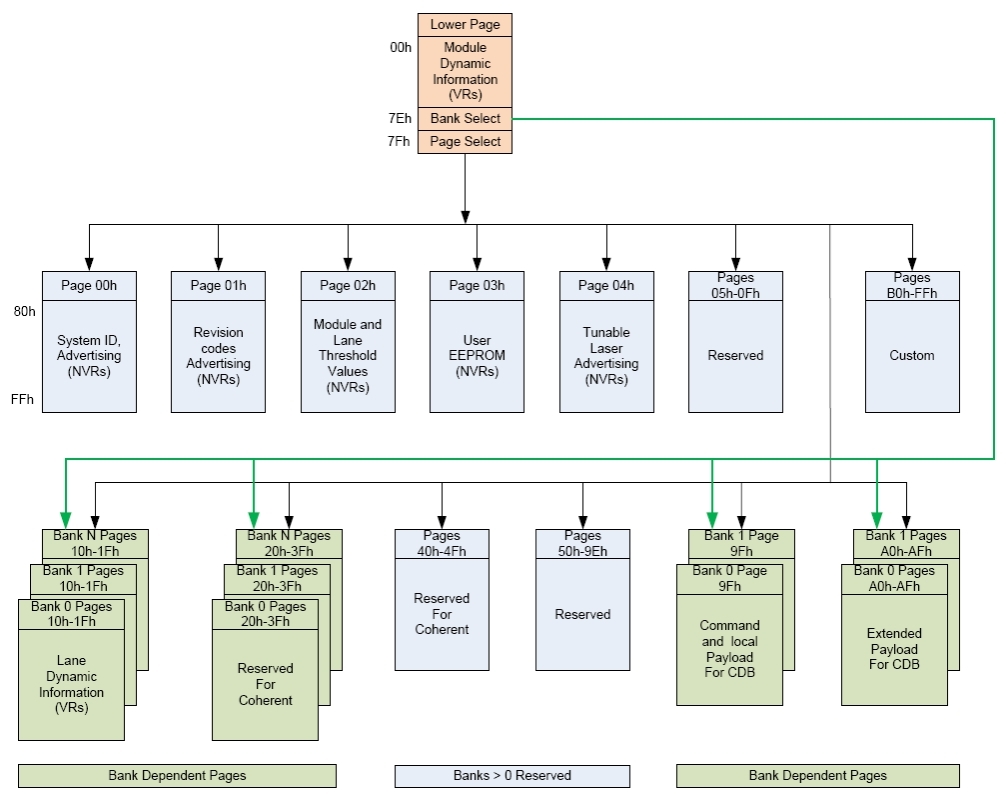

La estructura de direccionamiento de la memoria de gestión interna adicional2 se muestra en la Figura 4. La memoria de gestión dentro del módulo se organiza como un espacio de direcciones único y siempre accesible para el host de 128 bytes (Memoria Inferior) y como múltiples subespacios de direcciones superiores de 128 bytes cada uno (Páginas), de los cuales solo uno se selecciona como visible para el host en la Memoria Superior. Un segundo nivel de selección de páginas es posible para páginas con varias instancias (por ejemplo, cuando existe un banco de páginas con el mismo número de página).

Esta estructura admite una memoria plana de 256 bytes para módulos pasivos de cobre y permite el acceso oportuno a direcciones en la memoria inferior, como indicadores y monitores. Las entradas menos urgentes, como la información de ID de serie y la configuración de umbrales, están disponibles con la función de selección de página en la página inferior. Para módulos más complejos que requieren mayor memoria de administración, el host debe usar la asignación dinámica de las distintas páginas al espacio de direcciones direccionable de la memoria superior, siempre que sea necesario.

Nota: El mapa de memoria de gestión se diseñó en gran medida a partir del mapa de memoria QSFP. Este mapa de memoria se modificó para acomodar 8 carriles eléctricos y limitar el espacio de memoria requerido. Se utiliza el enfoque de dirección única, similar al de QSFP. La paginación se utiliza para permitir interacciones críticas entre el host y el módulo.

Páginas compatibles

Un subconjunto básico de 256 bytes del Mapa de Memoria de Administración es obligatorio para todos los dispositivos compatibles con CMIS. El resto de las partes solo están disponibles para módulos de memoria paginada o cuando el módulo lo anuncia. Consulte CMIS V4.0 para obtener más información sobre la publicación de los espacios de memoria de administración compatibles.

En particular, se requiere compatibilidad con la memoria inferior y la página 00h para todos los módulos, incluidos los cables de cobre pasivos. Por lo tanto, estas páginas siempre se implementan. Se requiere compatibilidad adicional con las páginas 01h y 02h, así como con el banco 0 de las páginas 10h y 11h, para todos los módulos de memoria paginada.

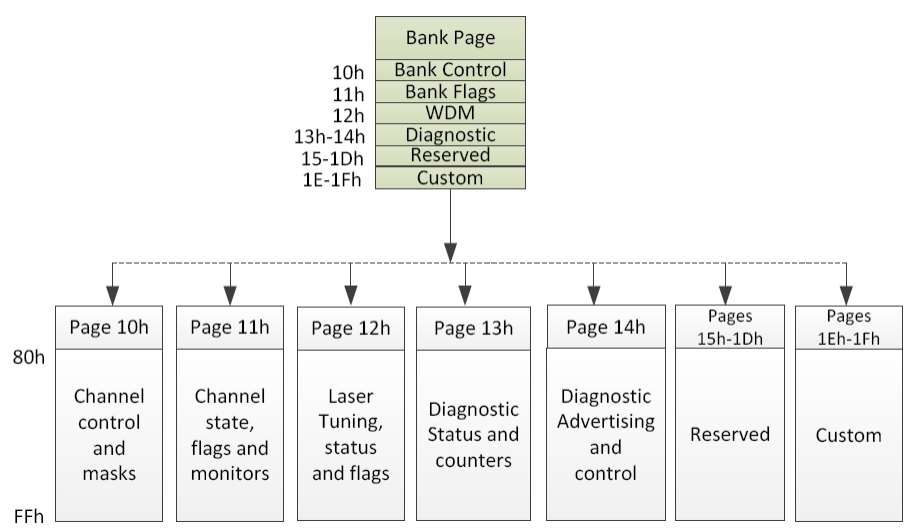

El banco 0 de las páginas 10h-1Fh proporciona registros específicos de carril para los primeros 8 carriles, y cada banco adicional admite 8 carriles adicionales. Sin embargo, tenga en cuenta que la asignación de información entre los bancos puede ser específica de cada página y no estar relacionada con la agrupación de datos para 8 carriles.

La estructura permite la expansión del espacio de direcciones para ciertos tipos de módulos mediante la asignación de páginas adicionales. Además, se pueden crear bancos de páginas adicionales.

Figura 4. Mapa de memoria del QSFP112

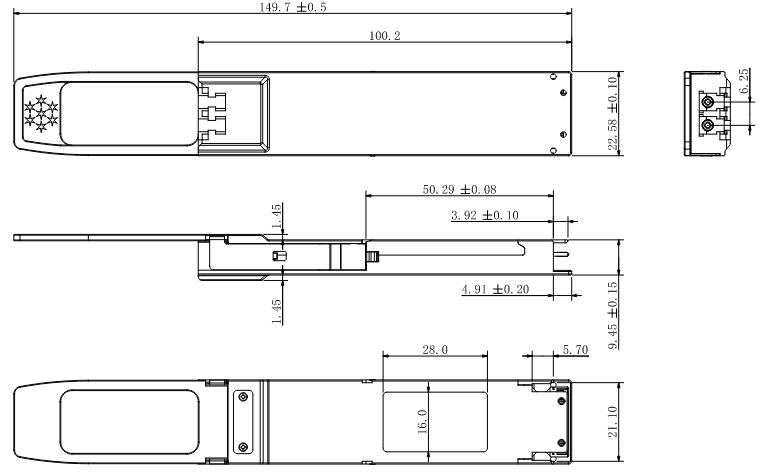

Dimensiones mecánicas

Figura 5. Especificaciones mecánicas

Cumplimiento normativo

Los transceptores FIBERWDM ROSP-RHS-400G-LR4C son productos láser de clase 1. Cumplen con los requisitos de las siguientes normas:

Referencias

1. OSFP MSA

2. CMIS 4.0

3. Especificaciones técnicas del modelo 400G-LR4

4. IEEE802.3ck

5. OIF CEI-112G-VSR-PAM4

PRECAUCIÓN:

El uso de controles, ajustes o la realización de procedimientos distintos a los aquí especificados pueden provocar una exposición peligrosa a la radiación.

Información de pedidos

Aviso importante

Las cifras de rendimiento, los datos y cualquier material ilustrativo proporcionado en esta hoja de datos son típicos y deben ser confirmados por escrito por FIBERWDM antes de que sean aplicables a cualquier pedido o contrato. De acuerdo con la política de mejora continua de FIBERWDM, las especificaciones pueden cambiar sin previo aviso.

La publicación de información en esta hoja de datos no implica la exención de patentes ni otros derechos de protección de FIBERWDM ni de terceros. Puede obtener más información contactando a cualquier representante de ventas de FIBERWDM.
