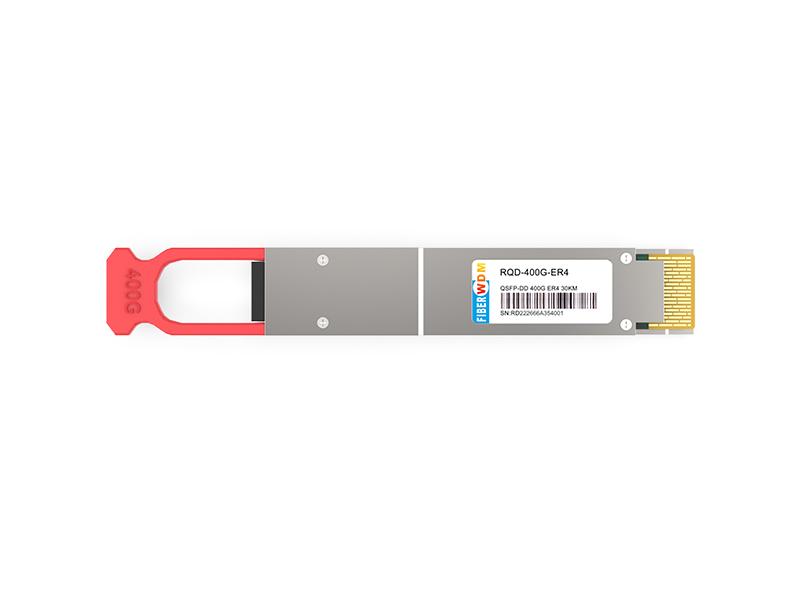

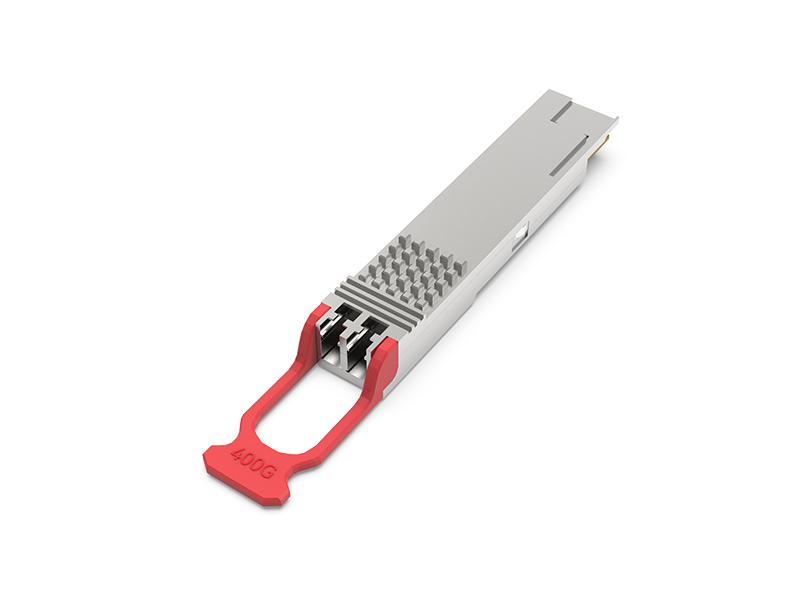

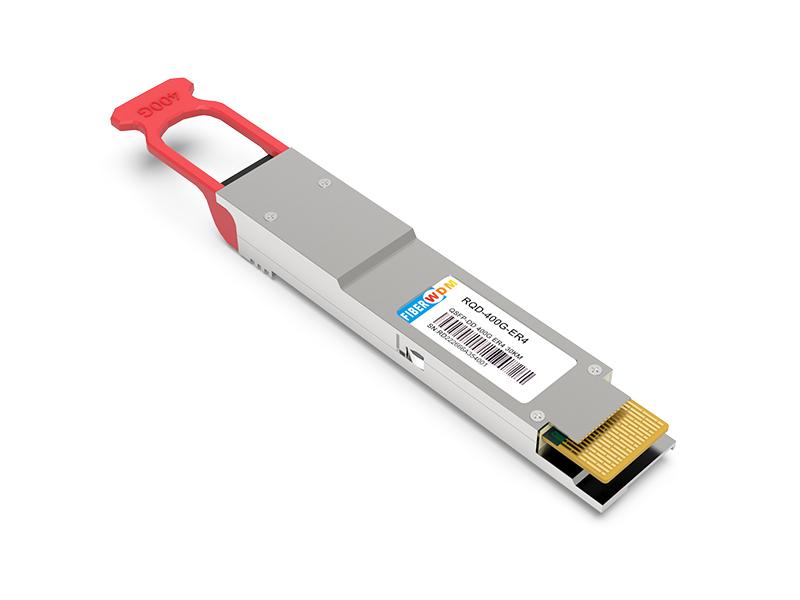

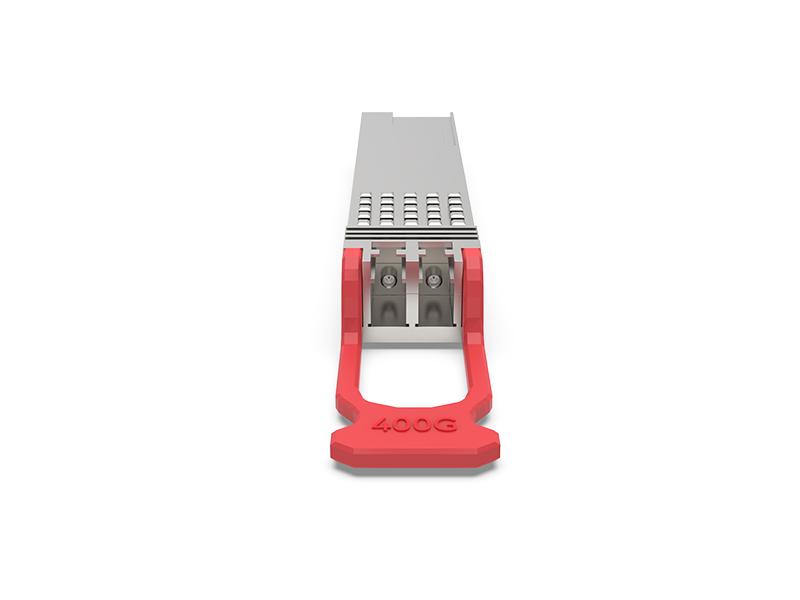

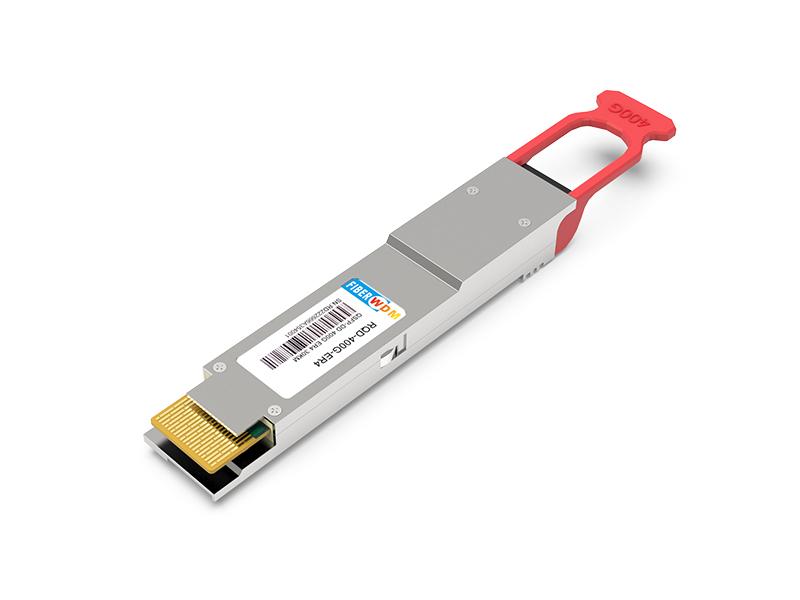

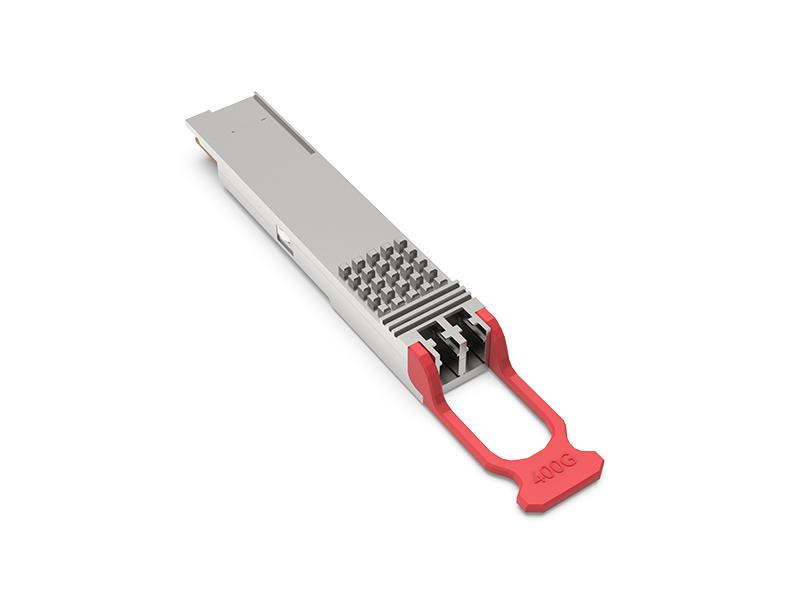

400G QSFP-DD ER4 30KM

RQD-400G-ER4

Características

• Compatible con 400GBASE-ER4-30;
• Velocidad de bits por carril: 106,25 Gb/s con PAM4;
• Transmisión de hasta 30 km en fibra monomodo (SMF);
• 8x53,125 Gb/s con interfaz eléctrica PAM4 (400GAUI-8);
• Interfaz I2C con monitorización de diagnóstico digital integrada;
• Paquete QSFP-DD MSA con conector LC dúplex;
• Fuente de alimentación única de +3,3 V;
• Consumo máximo de energía: 14 W;
• Temperatura de funcionamiento de la carcasa: de 0 a +70 °C;
• Conforme al estándar QSFP-DD CMIS;
• Cumple con la especificación de hardware 802.3bs y QSFP-DD;
• Cumple con la Directiva 2015/863/UE de la UE;

Información del pedido

Tabla 1 - Información del pedido

Calificaciones máximas absolutas

Tabla 2 - Calificaciones máximas absolutas

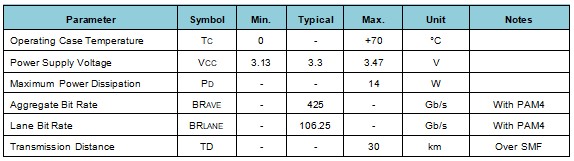

Condiciones de funcionamiento recomendadas

Tabla 3 - Condiciones de funcionamiento recomendadas

Características ópticas

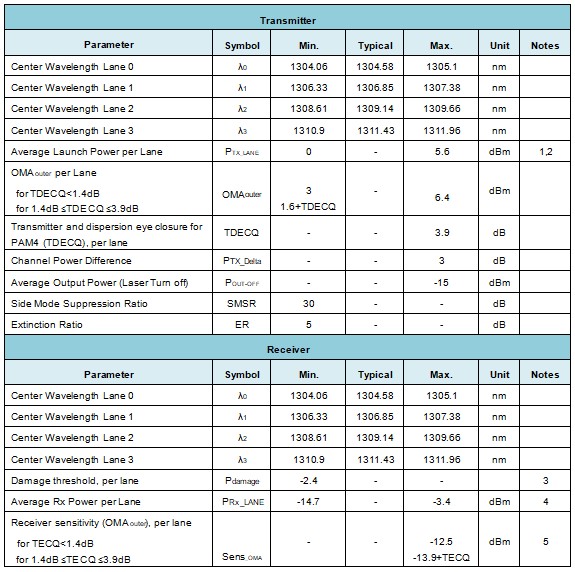

Tabla 4 - Características ópticas

Notas:

1. La potencia óptica se inyecta en la fibra monomodo (SMF).

2. La potencia de lanzamiento promedio por carril (min) es informativa, pero no el indicador principal de la intensidad de la señal. Un transmisor con una potencia de lanzamiento inferior a este valor no cumple con la normativa; sin embargo, un valor superior no garantiza el cumplimiento.

3. El receptor deberá poder tolerar, sin sufrir daños, la exposición continua a una señal de entrada óptica con este nivel de potencia promedio. El receptor no tiene que funcionar correctamente con esta potencia de entrada.

4. La potencia de recepción promedio por canal (min) es informativa, pero no el indicador principal de la intensidad de la señal. Una potencia de recepción inferior a este valor no garantiza el cumplimiento; sin embargo, un valor superior no lo garantiza.

5. Sensibilidad del receptor (OMAouter), cada carril (máx.) se define con BER=2.4E-4.

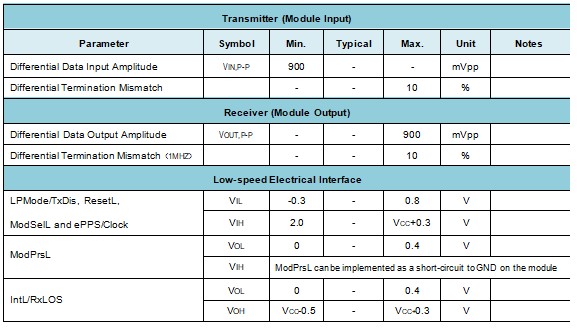

Características eléctricas

Señal de alta velocidad: Cumple con la norma 400GAUI-8 (IEEE 802.3bs).

Señal de baja velocidad: Cumple con la especificación de hardware QSFP-DD.

Tabla 5 - Características eléctricas

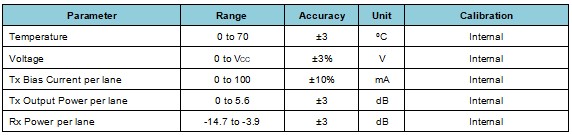

Diagnóstico digital

Tabla 6 - Diagnóstico digital

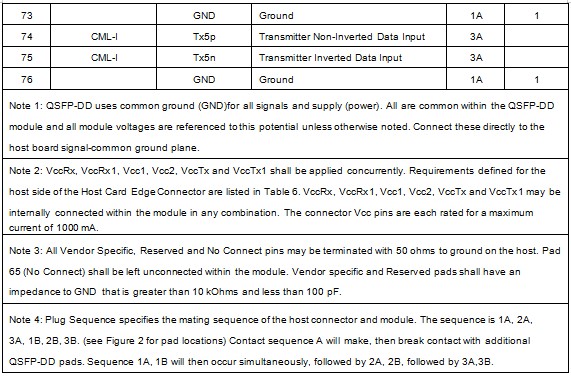

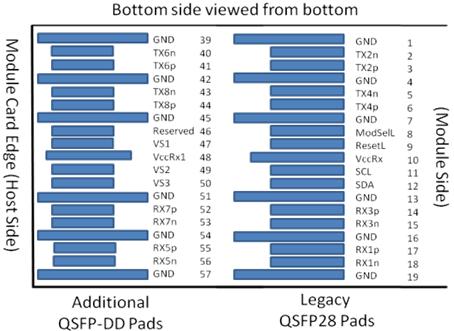

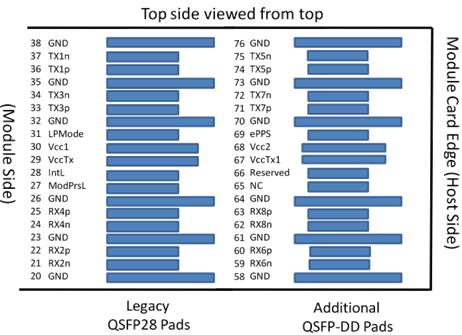

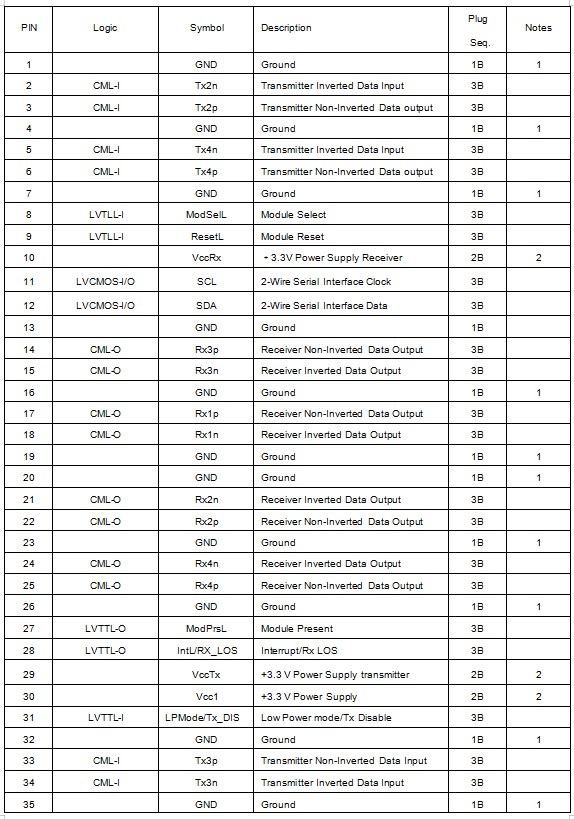

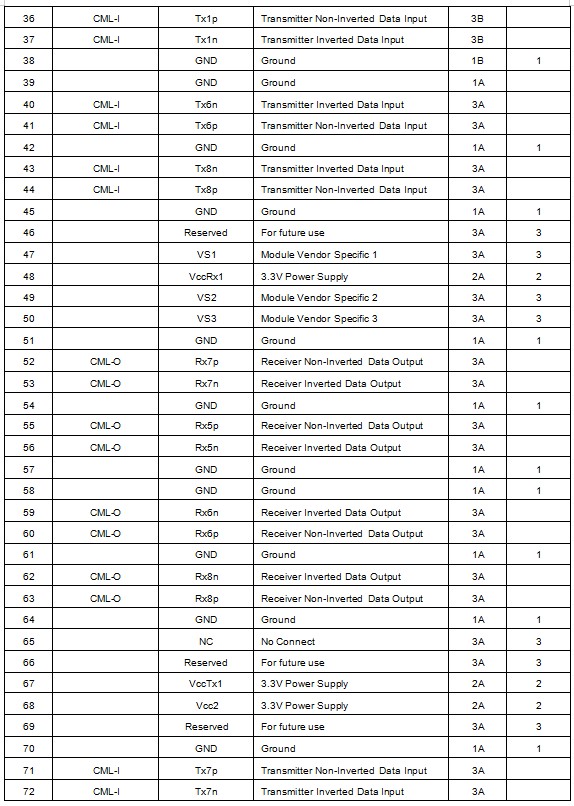

Definiciones de pines

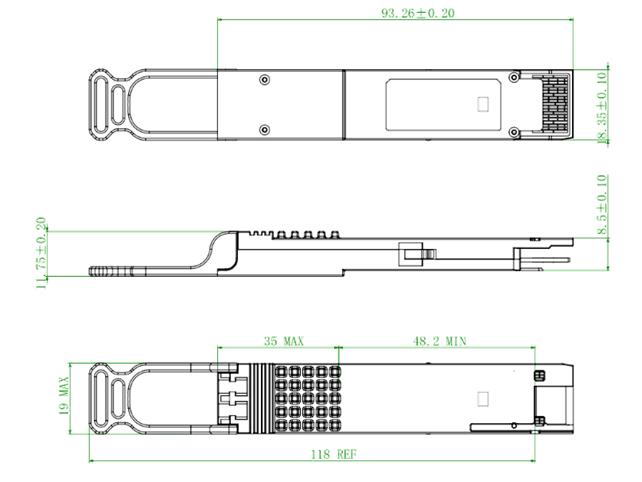

Dimensión mecánica

Advertencias

• Precauciones de manipulación: Este dispositivo es susceptible a sufrir daños por descargas electrostáticas (ESD). Se recomienda encarecidamente un entorno libre de estática. Siga las instrucciones de los procedimientos ESD adecuados.
• Seguridad láser: El transceptor de la familia WXTR# utiliza un sistema láser semiconductor y es un producto láser de clase 1 según la FDA, y cumple con las normas 21CFR1040.10 y 1040.11. Además, este producto es un producto láser de clase 1 según la norma IEC 60825-1.
