tú Admite transmisión DWDM y conversión de longitud de onda.
tú Una sola placa admite 4 canales de acceso a servicio bidireccional de 100G.
tú El lado de línea admite 2 módulos ópticos coherentes DCO CFP2 de 200G.
tú El lado del cliente admite varios tipos de interfaz de módulo: 100GBASE-SR4/CWDM4/LR4/PSM4.
tú Admite la funcionalidad ALS (apagado automático del láser).
tú Admite monitoreo de señal DDM (monitoreo de diagnóstico digital).
tú Admite funcionalidades SD-FEC y SC-FEC.
tú Compatible con la plataforma de gestión de red unificada basada en SNMP, con interfaces de gestión que incluyen CLI (Telnet y consola), Web y NetView (interfaz gráfica).
Tarjeta multiplexora de 2 canales de 200 G CFP2 a 2 de 100 G QSFP28
FW6200G24Q
La placa OTU CFP2 de 2*200G es un módulo de acceso a servicios de 100G desarrollado por RD para enlaces de fibra óptica. Admite la sintonización de longitud de onda de los módulos ópticos coherentes CFP2 y puede convertirse a señales ópticas de longitud de onda estándar DWDM. Al utilizarse con multiplexores/demultiplexores DWDM, permite la transmisión por multiplexación por división de longitud de onda (WDM), lo que proporciona una solución de alta calidad para abordar los desafíos de los recursos de fibra limitados y las altas pérdidas en la línea de transmisión.

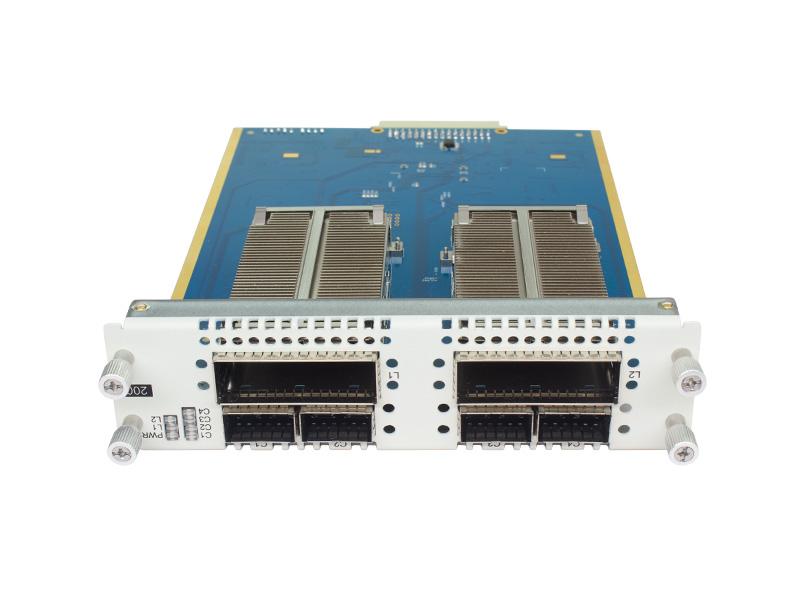

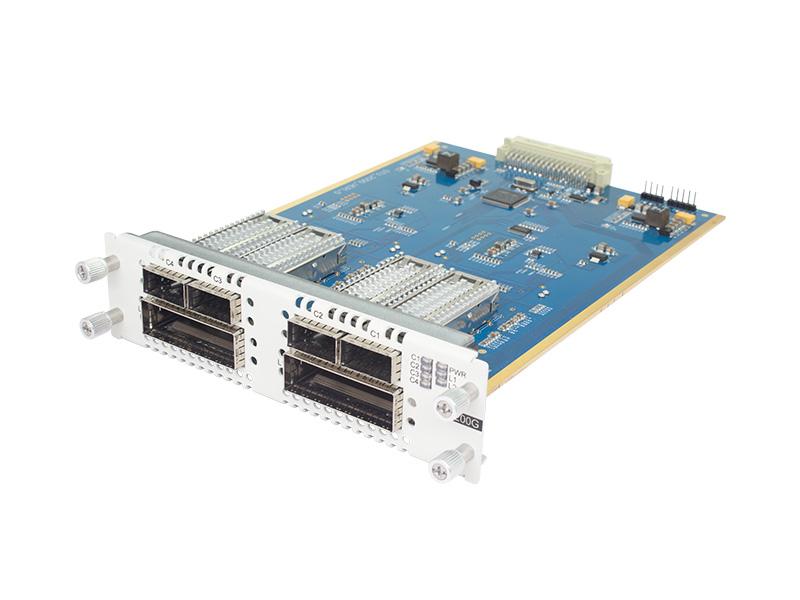

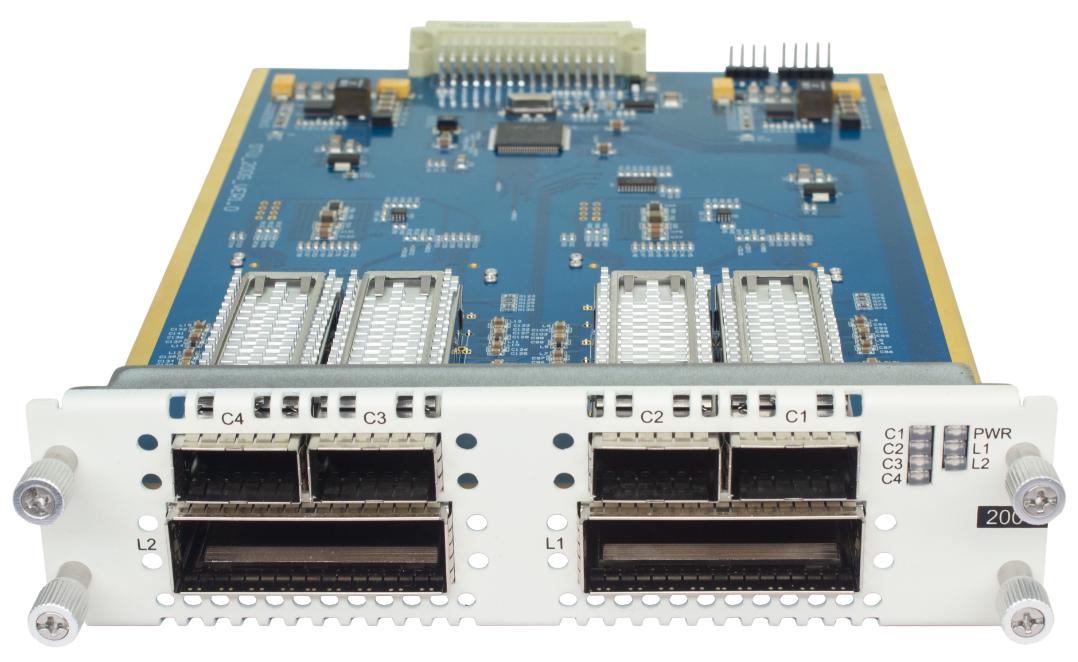

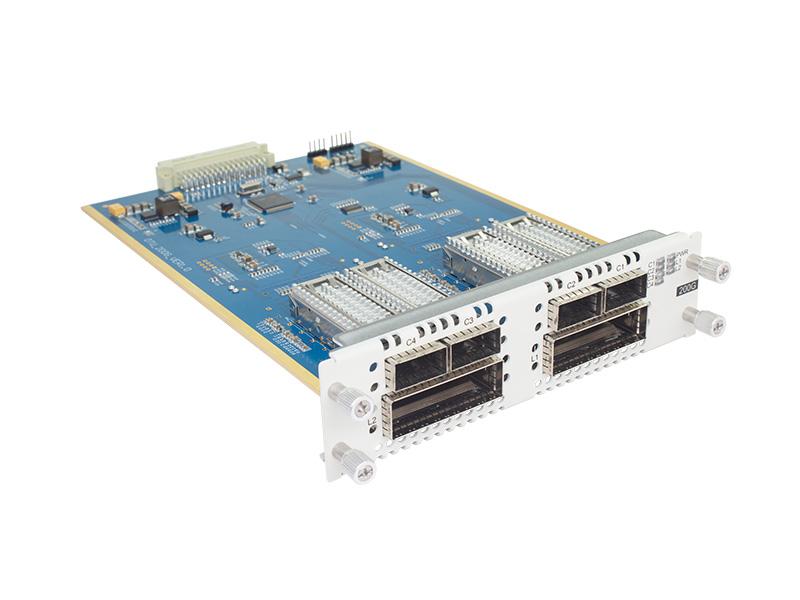

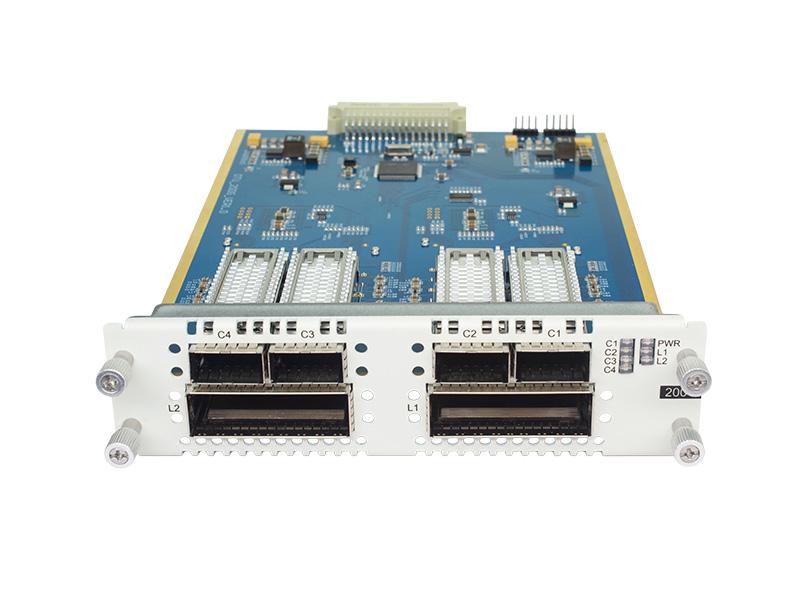

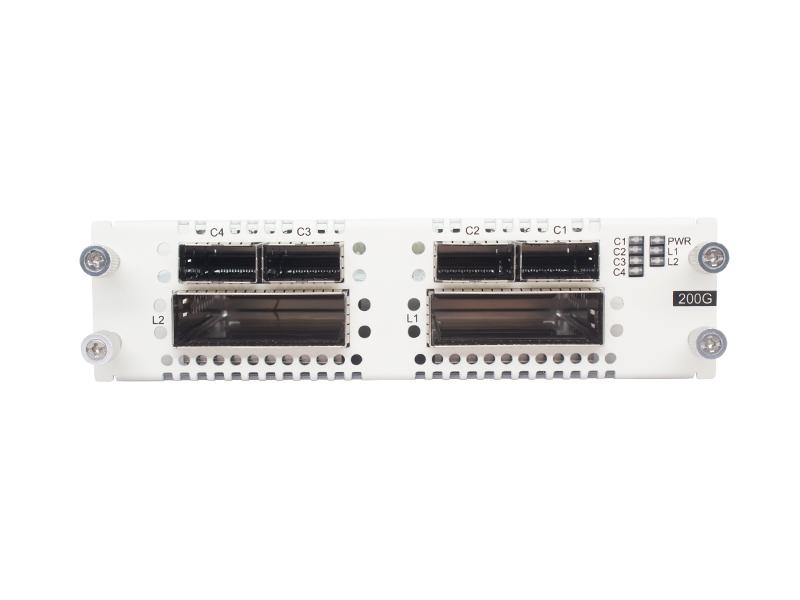

Figura 1 Placa de servicio OTU CFP2 de 2*200 G
tú Admite transmisión DWDM y conversión de longitud de onda.
tú Una sola placa admite 4 canales de acceso a servicio bidireccional de 100G.
tú El lado de línea admite 2 módulos ópticos coherentes DCO CFP2 de 200G.
tú El lado del cliente admite varios tipos de interfaz de módulo: 100GBASE-SR4/CWDM4/LR4/PSM4.
tú Admite la funcionalidad ALS (apagado automático del láser).
tú Admite monitoreo de señal DDM (monitoreo de diagnóstico digital).
tú Admite funcionalidades SD-FEC y SC-FEC.
tú Compatible con la plataforma de gestión de red unificada basada en SNMP, con interfaces de gestión que incluyen CLI (Telnet y consola), Web y NetView (interfaz gráfica).
|
Parámetros del sistema |
Especificaciones técnicas |
|
Capacidad máxima |
Transmisión de dirección simple/doble 2*100G; Transmisión de dirección única/doble 2*200G |
|
Rango de longitud de onda sintonizable |
DWDM: 1529,16 nm ~ 1567,14 nm (191,3 THz - 196,05 THz) |
|
Formato de modulación |
DP-QPSK a 100G; DP-16QAM a 200G; DP-16QAMps a 200G; DP-QPSK a 200G |
|
Tipos de acceso al servicio |
100GE, OTU4 |
|
Tolerancia a la dispersión |
±40000ps/nm a 100G |
|
Tolerancia OSNR |
<12dB a 100G QPSK; <21 dB a 200 G DP-16QAM <16 dB a 200 G DP-16QAMps; <13,5 dB a 200 G DP-QPSK |
|
Dimensiones del tablero |
156 (ancho) × 41 (alto) × 225 (profundidad) (mm) |
|
Temperatura de funcionamiento |
-10℃ ~ 50℃ |
|
Temperatura de almacenamiento |
-40℃ ~ 80℃ |
|
Humedad relativa |
5% ~ 95% (sin condensación) |
|
Seguridad y EMC |
Cumple con los estándares FCC, UL, CE, TUV, CSA |
|
Consumo de energía |
<78W |
