Optical Line Protection (OLP)
Protección de línea óptica (OLP) Protección de línea óptica (OLP) Protección de línea óptica (OLP)

Protección de línea óptica (OLP)

Características del producto



  • Admite protección de línea óptica para fibra monomodo y multimodo
  • Admite modos de protección bidireccional de doble fibra y bidireccional de fibra única.
  • Admite modos de protección 1+1 (doble transmisor y doble receptor) y 1:1 (selección de transmisor y selección de receptor).
  • Amplio rango de monitorización de potencia óptica: de -50dBm a +25dBm.
  • Tiempo de conmutación de protección de ruta óptica corto:
  • Admite control local y remoto.
  • Admite plataforma unificada de gestión de red basada en SNMP. Incluye CLI (telnet y consola), interfaz web y NetView (interfaz gráfica).
Pregunte ahora Descargar
  • Detalle del producto

Protección de Línea Óptica (OLP) FW6OLP



La placa de protección óptica OLP es un sistema de protección desarrollado por FIBERWDM para la copia de seguridad de líneas de fibra óptica. Adopta módulos avanzados de conmutación automática óptica y es un dispositivo óptico utilizado para la conmutación de rutas ópticas principales y de respaldo en el campo de las comunicaciones por fibra óptica. Puede identificar automáticamente el estado de la señal de las rutas ópticas del sistema principal y de respaldo y realizar la conmutación instantánea de la ruta óptica para garantizar el funcionamiento normal del cable óptico principal en caso de una obstrucción completa, mejorando así la calidad del servicio del proveedor. La placa de protección de línea óptica OLP se utiliza ampliamente en la protección principal y de respaldo de diversas líneas troncales y en redes que requieren diferentes tipos de conmutación de rutas ópticas. Sus ventajas se encuentran en la utilización directa de señales ópticas en la línea óptica, su tamaño compacto y su rentabilidad, lo que permite su amplio uso en diversos campos de transmisión óptica.



Introducción del producto

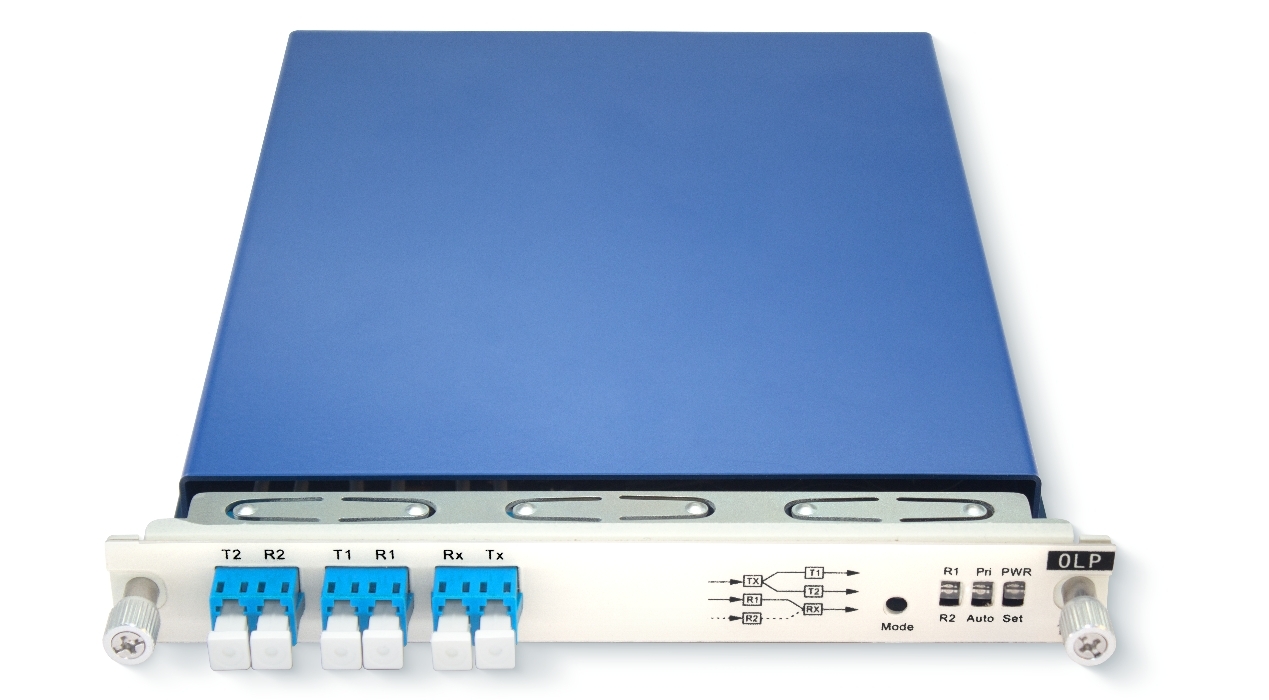

Figura 1: Placa de protección óptica OLP





Especificaciones del producto



Parámetros

Especificaciones

Rango de longitud de onda

1310±50nm y 1550±50nm

Detección del rango de potencia óptica

Tx

+2dBm~-50dBm

Rx

+10dBm~-50dBm

Pérdida de inserción

Protección 1+1

Extremo del transmisor

≤4.0dB

Extremo del receptor

≤1.5dB

Protección 1:1

≤1.5dB

Precisión de medición de potencia óptica

≤0.5dB（+20dBm~-50dBm）

≤1.0dB（-40dBm~-50dBm）

Resolución de potencia óptica

≤0.01dB

Pérdidas dependientes de la longitud de onda

≤0.25dB

Pérdidas dependientes de la polarización

≤0.1dB

Tiempo de conmutación

≤20ms

Pérdida de retorno

≥45dB

Diafonía

≥55dB

Gestión de red

NetView, Web

Dimensiones de la placa

156 (An) ×20 (Al) ×225 (Pr) (mm)

Entorno

Requisito

Temperatura de funcionamiento

-10℃~50℃

Temperatura de almacenamiento

-40℃~80℃

Humedad relativa

5%~95% (sin condensación)

Cumplimiento de seguridad y EMC

Estándares FCC, UL, CE, TUV, CSA

Consumo de energía





Información de pedido



N.º de pieza

Especificaciones

FW6OLPA

Tarjeta OLP, protección de línea óptica 1+1 LC/UPC, fibra dual utilizada en la serie FW6600, ocupa una ranura

FW6OLPB

Tarjeta OLP, protección de línea óptica 1:1 LC/UPC, fibra dual utilizada en la serie FW6600, ocupa una ranura

FW6OLPABD

Tarjeta OLP, protección de línea óptica 1+1 LC/UPC, bidireccional utilizada en la serie FW6600, ocupa una ranura
