Los detectores de esta serie son directamente intercambiables con los productos Thorlabs equipados con baterías y ofrecen el mismo rendimiento que otros productos similares de Thorlabs en todos los aspectos. Además de detectores con especificaciones existentes, también se ofrecen servicios de personalización. Diversos parámetros del detector (como la tensión de alimentación, el ancho de banda, etc.) se pueden ajustar según los requisitos del cliente para satisfacer las necesidades específicas de la aplicación.
Esta serie está diseñada específicamente para sistemas de medición láser. No cuenta con amplificación de ganancia, incluye batería integrada y es un detector económico para laboratorios de láser de alta potencia.

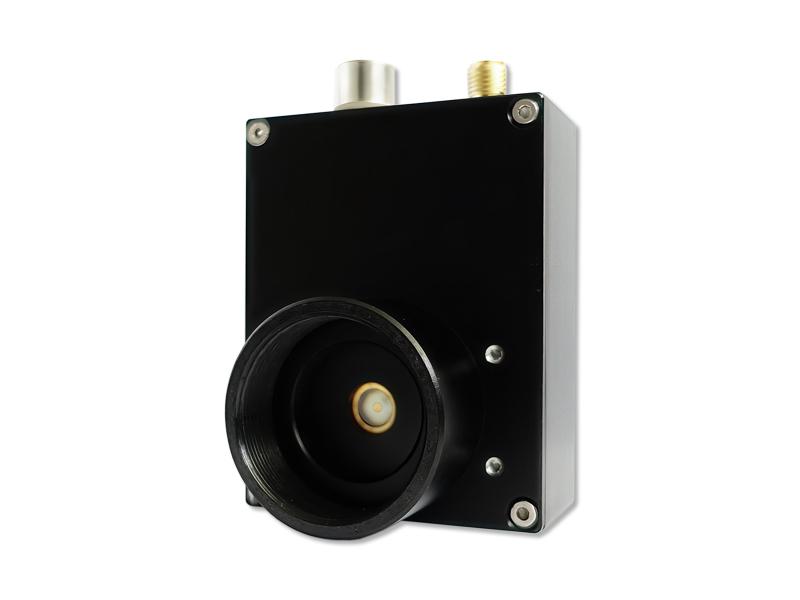

Detector de polarización serie PD1500/PD2100
Instrucciones de uso
Descripción de la apariencia y la interfaz
La apariencia del módulo se muestra en la siguiente figura:

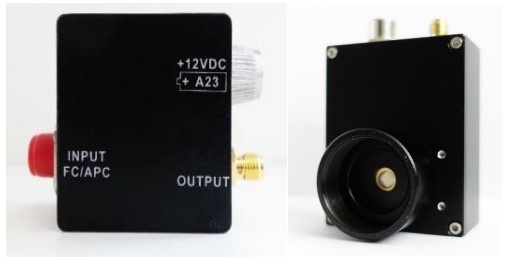

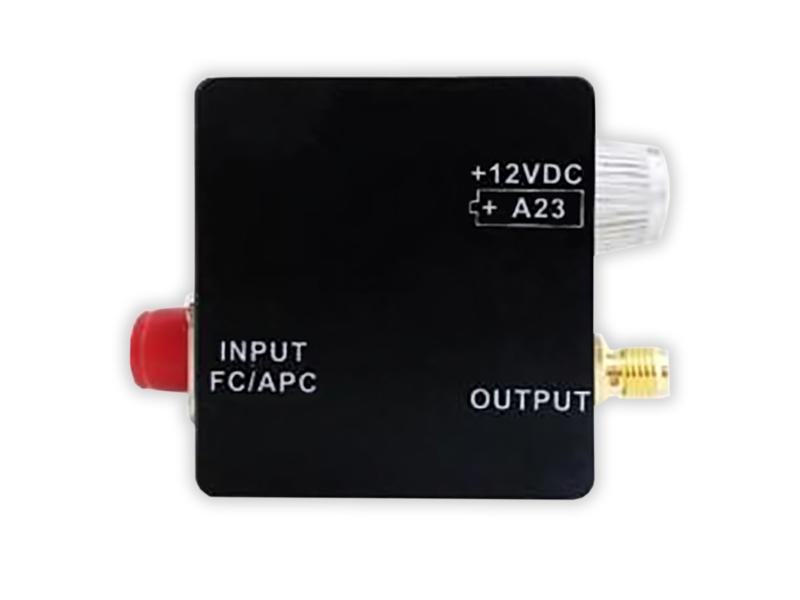

Figura 2-1 Diagrama de apariencia del módulo detector
Descripción eléctrica
Parámetros de rendimiento
Parámetros de prueba de los detectores de polarización (serie PD1500/2100)
|
Modelo |
PD1500 |
PD2100 |
|
Rango de longitud de onda |
900 nm-1700 nm |
320 nm-1000 nm |
|
Ancho de banda de corte de 3 dB |
5 GHz |
1 GHz |
|
Potencia óptica de saturación |
5 mW |
5 mW |
|
Tiempo de subida (10%~90%) |
<80ps |
<400ps |
|
Capacidad de respuesta máxima típica |
>0,9 A/W a 1550 nm |
>0,9 A/W a 1550 nm |
|
Salida máxima |
1 V a 50 ohmios |
5 V a 50 ohmios |
|
Potencia incidente (máx.) |
10 mW |
10 mW |
|
Material/tipo del detector |
InGaAs/PIN |
Si/PIN |
|
Diámetro del detector |
75 μm |
400 μm |
|
Temperatura de funcionamiento |
-40℃~85℃ |
-40℃~85℃ |
|
Entrada óptica |
FC/APC o ventana plana |
Ventana plana |
|
Salida eléctrica |
SMA (Pareja CC) |
SMA (Pareja CC) |
|
Requisitos de fuente de alimentación |
A23, +12 VCC |
A23, +12 VCC |
Figura 3-1 Resumen del rendimiento eléctrico

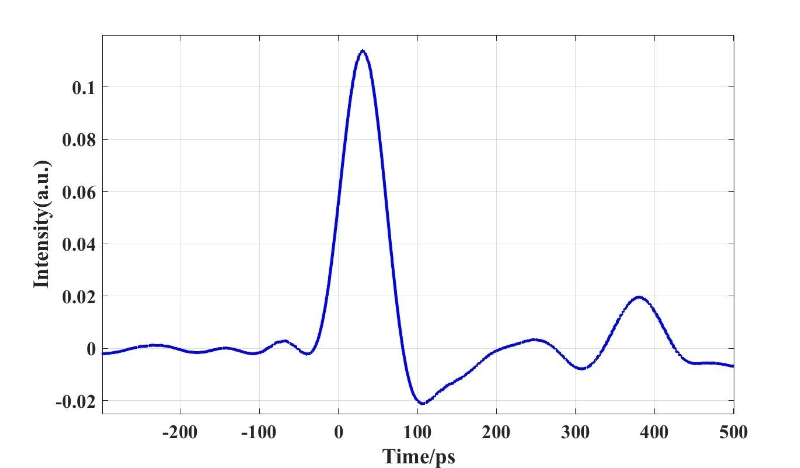

Figura 3-2 Curva de respuesta de pulso del PD1500
Figura 3-3 Curva de respuesta de pulso del PD2100
Dibujo mecánico del detector PD1500 y PD2100

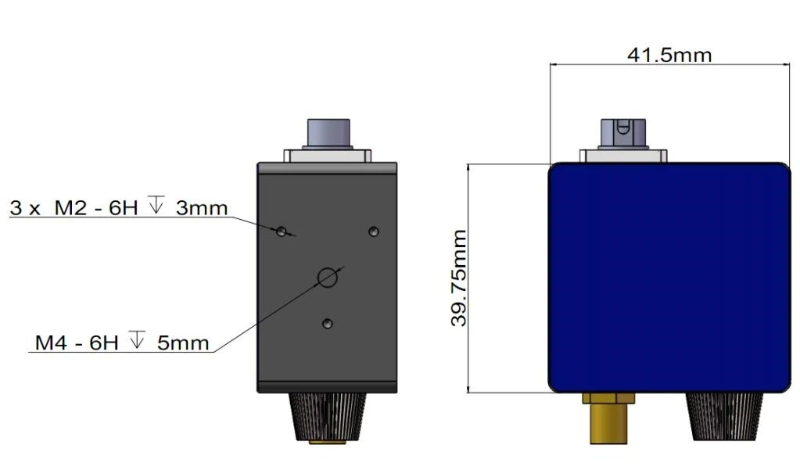

Figura 4-1 Diagrama de dimensiones mecánicas del módulo detector de polarización
