/16 canales FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/1577NM LC/UPC 1U RACK

16Channels FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1U Rack
16 canales FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/1577NM LC/UPC 1U RACK 16 canales FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/1577NM LC/UPC 1U RACK 16 canales FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/1577NM LC/UPC 1U RACK 16 canales FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/1577NM LC/UPC 1U RACK 16 canales FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/1577NM LC/UPC 1U RACK

16 canales FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/1577NM LC/UPC 1U RACK

  • Triple Play Integration, 16 canales FWDM
  • Baja pérdida, alta aislamiento, amplia estabilidad de temperatura
  • Admite múltiples servicios para CATV/PON/XGS-PON
  • Integración de alta densidad montado en bastidor de 1U
Pregunte ahora Descargar
  • Detalle del producto

16 canales FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/1577NM LC/UPC 1U RACK



16FW-1U01-T55R3149-2757



CATV+PON+ XGS-PON FWDM



Fibra Proporcione FWDM TX 1550NM RX PON 1310/1490NM & XGS-PON 1270/1577NM es una baja pérdida y un rendimiento confiable.

Funciona en FTTH/FTTX, en el sistema PON funciona en 1310/1490 y 1270/1577 nm, y la señal CATV se entrega sobre la misma fibra utilizando 1550 nm.

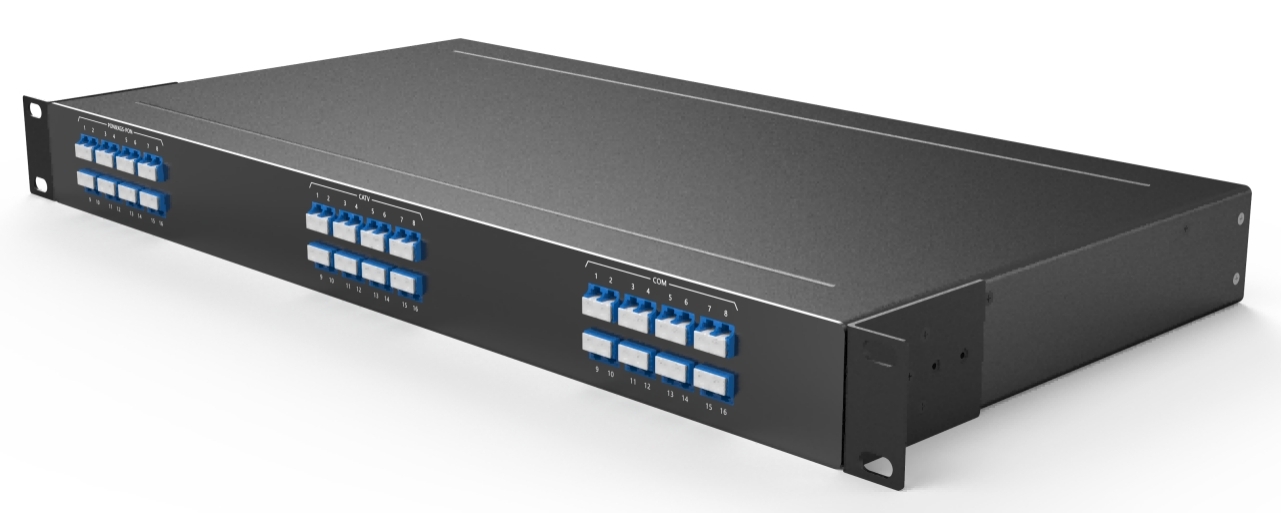

Producto penal



CATV+PON+ XGS-PON FWDM

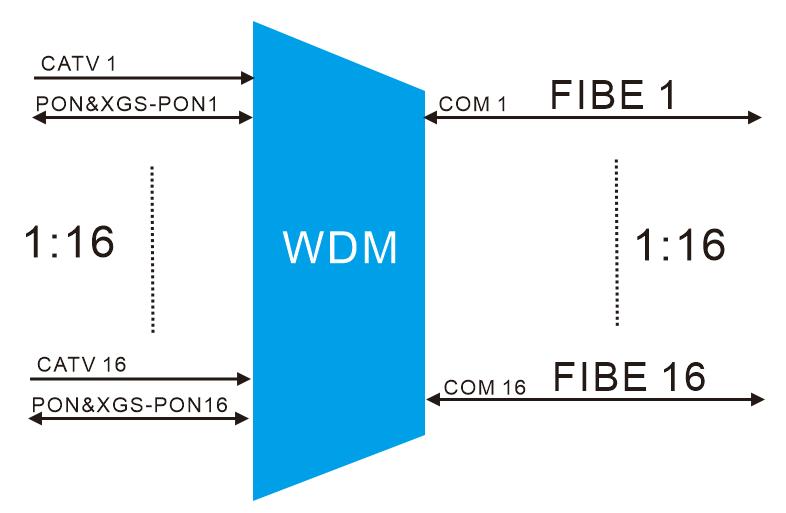

Solicitud



CATV+PON+ XGS-PON FWDM

Características



u  Ancho de banda ancho

u  Baja pérdida de inserción

u  Aislamiento de canal alto

u  Confiabilidad y estabilidad excepcionales



Aplicaciones



u  Amplificadores ópticos

u  Gato



Presupuesto



Longitud de onda

TX1550 RX1310/1490NM y 1270/1577NM

Tecnología

TFF (filtro de película delgada)

Banda de pase

1540 ~ 1560 nm

Reflexión

1260~1500&1574~1620

Ondulación de banda de pase

≤0.30db

IL @ Passband

≤0.80db

Ronda de la banda de reflexión

≤0.20db

IL @ Reflection

≤0.60db

Aislamiento de banda de pase

≥30dB

Aislamiento de reflexión

≥15dB

Dispersión del modo de polarización

≤0.2ps

Estabilidad térmica

≤0.005n

Directividad

≥50dB

Pérdida de retorno

≥45dB

Manejo de potencia óptica

≤500MW

Temperatura

Operando -40 a 85 ° C

Almacenamiento -40 a 85 ° C

Tipo de fibra

SMF-28E

Dimensión del paquete

44*440*230 mm



Nota.

1) Todas las especificaciones se basan en los dispositivos sin conectores y garantizados sobre la longitud de onda, la polarización y la temperatura.

2) Los valores de dispersión de PMD y cromático están garantizados por diseño.



3) Las especificaciones están sujetas a cambios sin previo aviso



CATV+PON+ XGS-PON FWDM

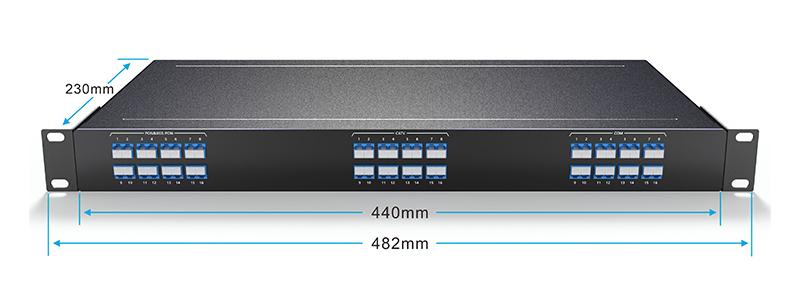

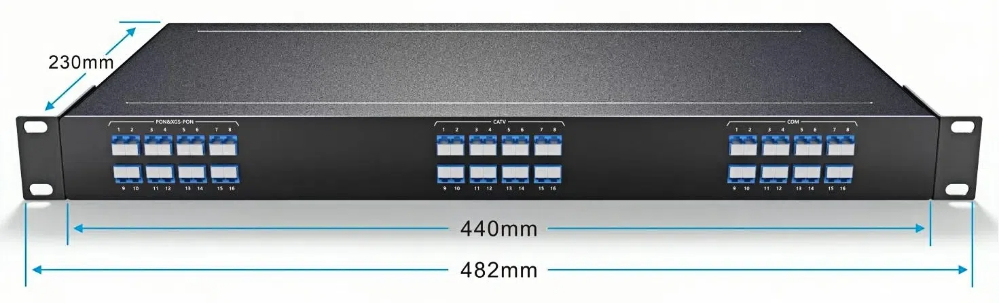

Dimensiones de acero Dibujo ¼ mmï¼



Información de pedido

No.

Presupuesto

16FW-1U01-T55R3149-2757
