/32 Canales FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC Rack 1U

32Channels FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1U Rack
32 Canales FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC Rack 1U 32 Canales FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC Rack 1U 32 Canales FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC Rack 1U 32 Canales FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC Rack 1U 32 Canales FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC Rack 1U

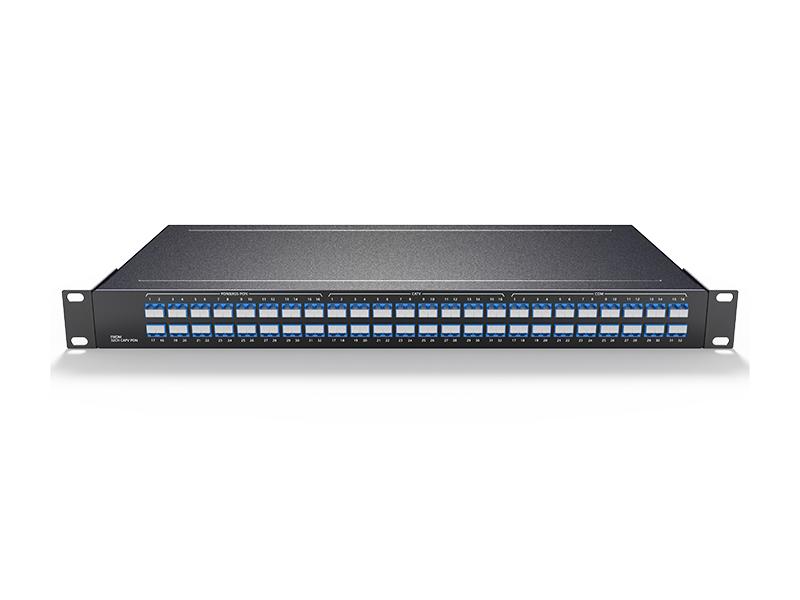

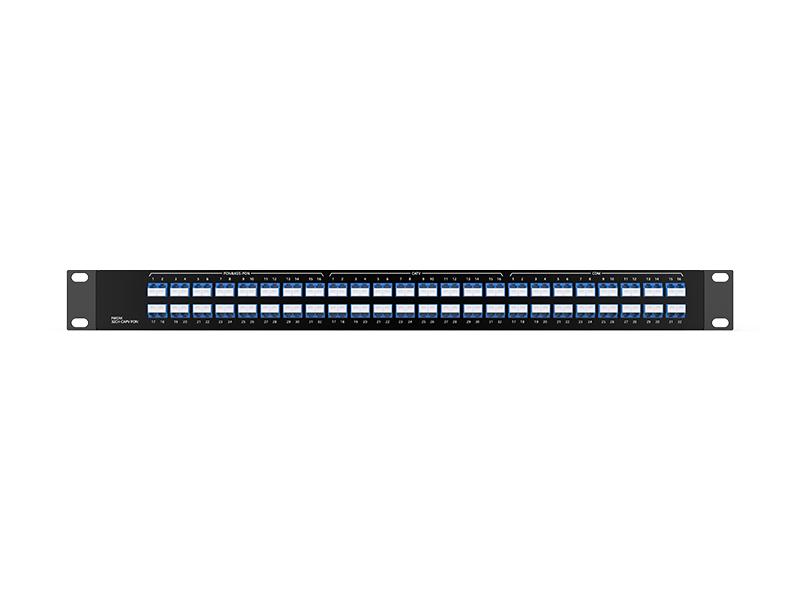

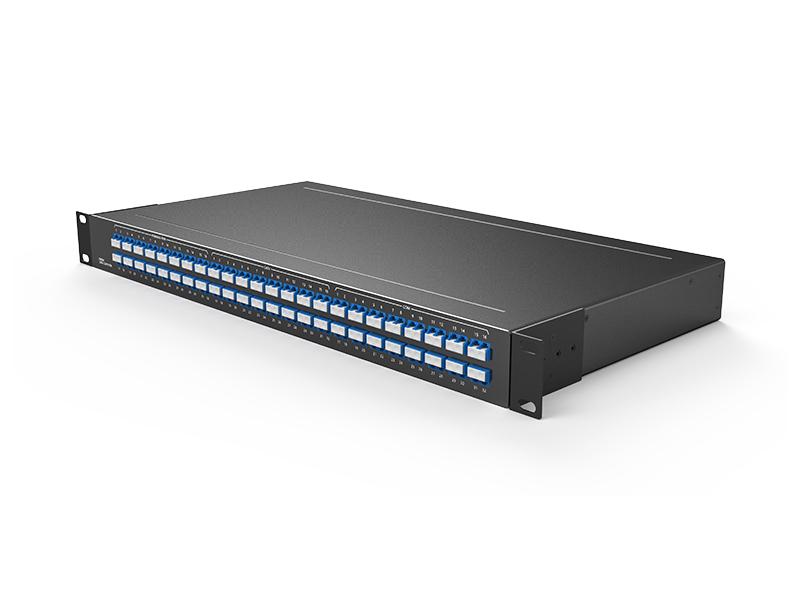

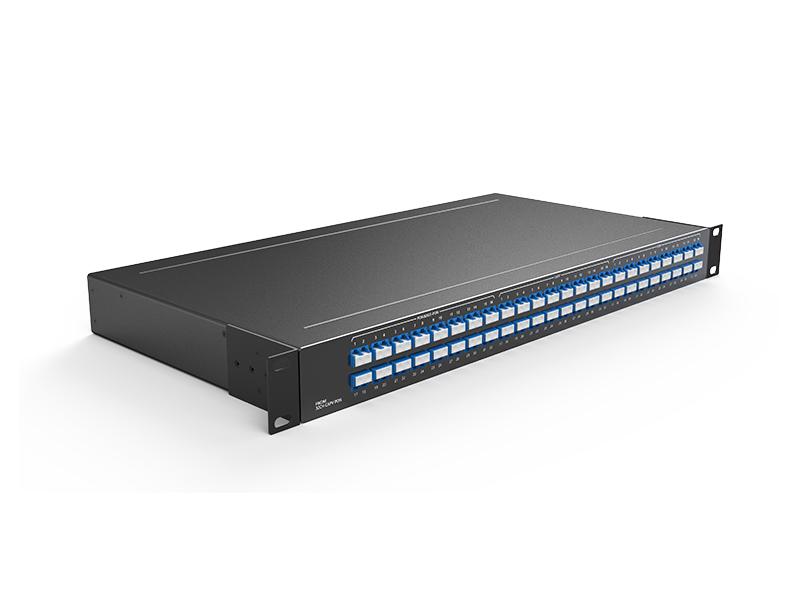

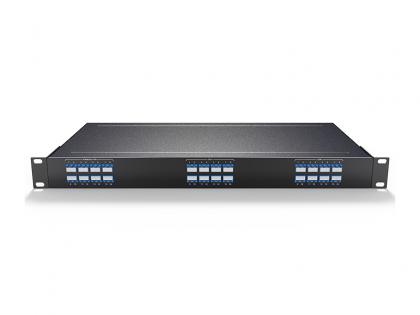

32 Canales FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC Rack 1U

This 32-channel FWDM module integrates CATV 1550nm transmission with PON 1310/1490nm and XGS-PON 1270/1577nm reception for FTTH/FTTX networks. Using TFF technology, it features low insertion loss (≤0.8dB), high isolation (≥30dB), and stable performance in harsh environments (-40°C to 85°C). The 1U rack design with LC/UPC connectors supports hybrid signal transmission. Two models offer reflection isolation of ≥15dB (A) or 20dB (B), suitable for CATV, optical amplifiers, and fiber access systems.

Pregunte ahora Descargar
  • Detalle del producto

32 canales FWDM TX CATV 1550 nm RX PON 1310/1490 nm y XGS-PON 1270/1577 nm LC/UPC 1U Rack

32FW-1U01-T55R3149-2757A/B

FIBERWDM Proporciona FWDM TX 1550 nm RX PON 1310/1490 nm y XGS-PON 1270/1577 nm ofrece baja pérdida y un rendimiento confiable. Funciona en FTTH/FTTX, en sistemas PON en 1310/1490 y 1270/1577 nm, y la señal CATV se entrega a través de la misma fibra de 1550 nm. src="/js/tinymce/demo/images/202504/03/ba0b960646eeff9b25df838459a05816.jpg" alt="" />

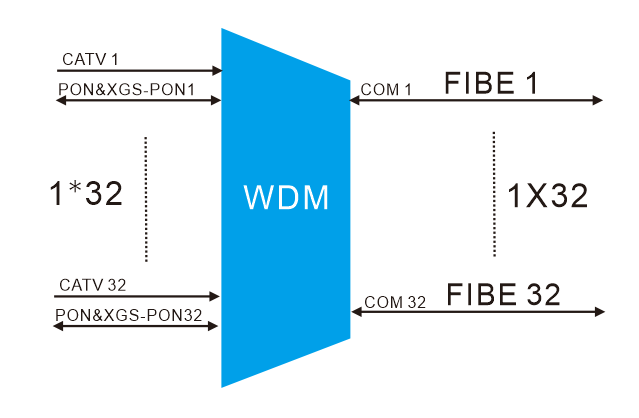

Aplicación

Características

uAncho de banda amplio

uBaja pérdida de inserción

uAlto aislamiento de canal

uExcepcional fiabilidad y estabilidad

Aplicaciones

uAmplificadores ópticos

uCATV

Especificaciones

Longitud de onda

1540~1560 nm

Reflexión

1260~1500 y 1574~1620

Ondulación de banda de paso

≤0.30dB

IL a banda de paso

≤0.80dB

Ondulación de la banda de reflexión

≤0.20dB

IL @ Reflexión

≤0.60dB

Aislamiento de banda de paso

≥30dB

Aislamiento de reflexión

≥15dB (Tipo A)

20dB (Tipo B)

Dispersión del modo de polarización

≤0.2ps

Estabilidad térmica

≤0.005N

Directividad

≥50dB

Pérdida de retorno

≥45dB

Manejo de potencia óptica

≤500mW

Temperatura

Operación: -40 a 85 °C

Almacenamiento: -40 a 85 °C

Tipo de fibra

SMF-28e

Dimensiones del paquete

44*440*230MM

Nota: 1) Todas las especificaciones se basan en los dispositivos sin conectores y están garantizadas en longitud de onda, polarización y temperatura.

2) Los valores de PMD y dispersión cromática están garantizados por diseño.

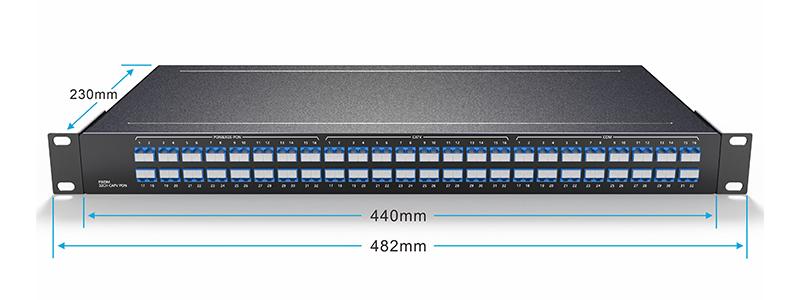

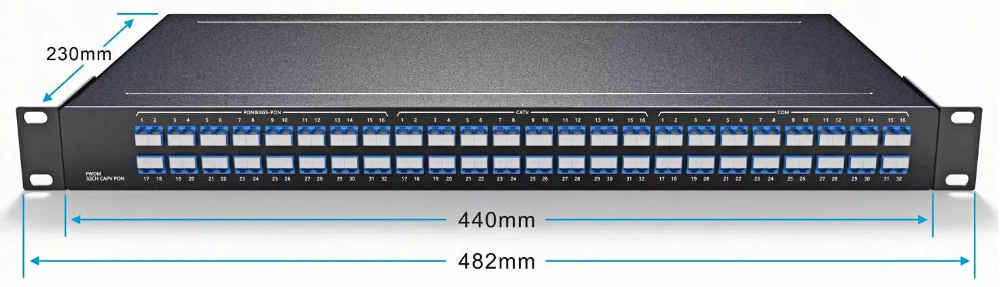

Dibujo de dimensiones de acero (mm)

Información de pedidos

Información para pedidos

Especificaciones

32FW-1U01-T55R3149-2757A

32 canales FWDM TX CATV 1550 nm RX PON 1310/1490 nm y XGS-PON 1270/1577 nm LC/UPC 1U Rack Aislamiento de reflexión ≥15 dB

32FW-1U01-T55R3149-2757B

32 canales FWDM TX CATV 1550 nm RX PON 1310/1490 nm y XGS-PON 1270/1577 nm LC/UPC 1U Rack Aislamiento de reflexión 20 dB
