OTDR WDMUX de 32 canales 1625/1650 y datos FTTH

  • Ancho de banda amplio
  • Baja pérdida de inserción
  • Alto aislamiento de canal
  • Fiabilidad y estabilidad excepcionales
  • Detalle del producto

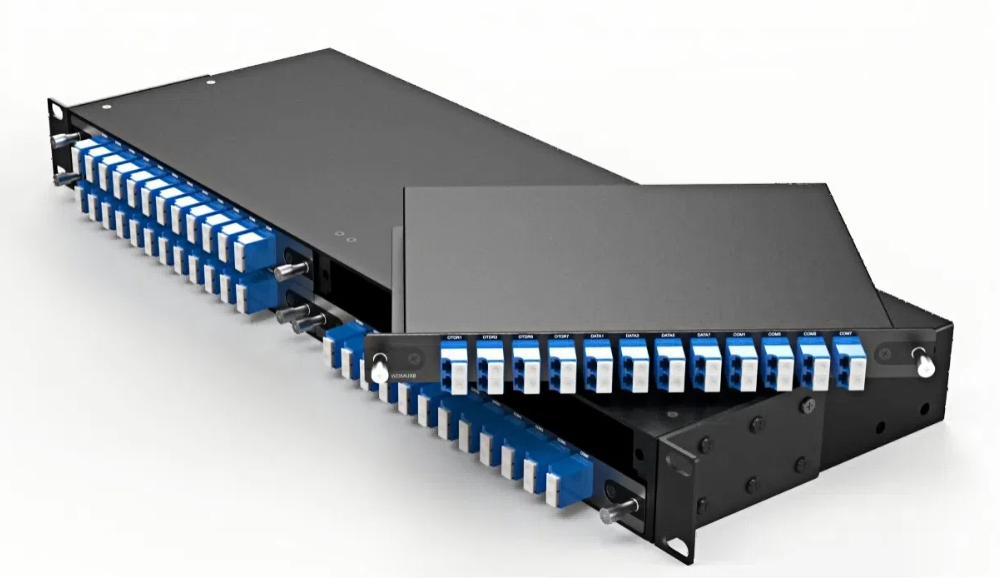

OTDR WDMUX de 32 canales 1625/1650 y datos FTTH

1310/1490/1550,LC/UPC

32chanenls WDMUX OTDR

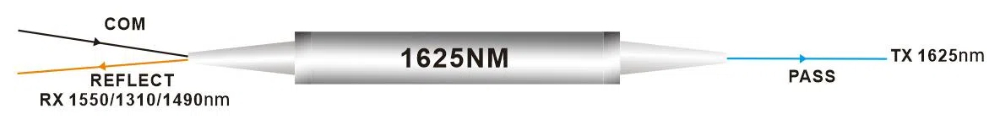

FIBERWDM proporciona FWDM TX 1625nm RX 1310/1490/1550nm con rendimiento confiable y de baja pérdida.

Funciona en el sistema de monitoreo de líneas de cable de fibra óptica, OTDR.

32chanenls WDMUX OTDR

Características

Ancho de banda amplio

Baja pérdida de inserción

Alto aislamiento de canal

Fiabilidad y estabilidad excepcionales

Aplicaciones

amplificadores ópticos

Televisión por cable

OTDR

Enlace de línea

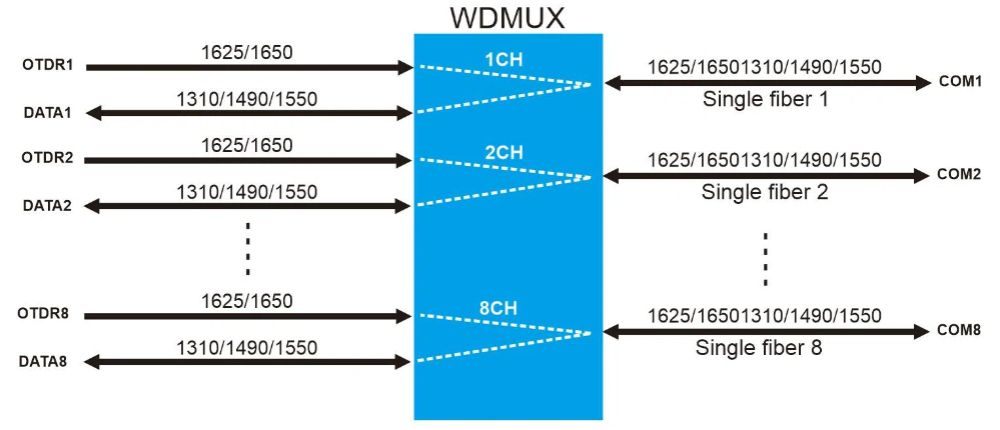

32chanenls WDMUX OTDR

Panel de producto

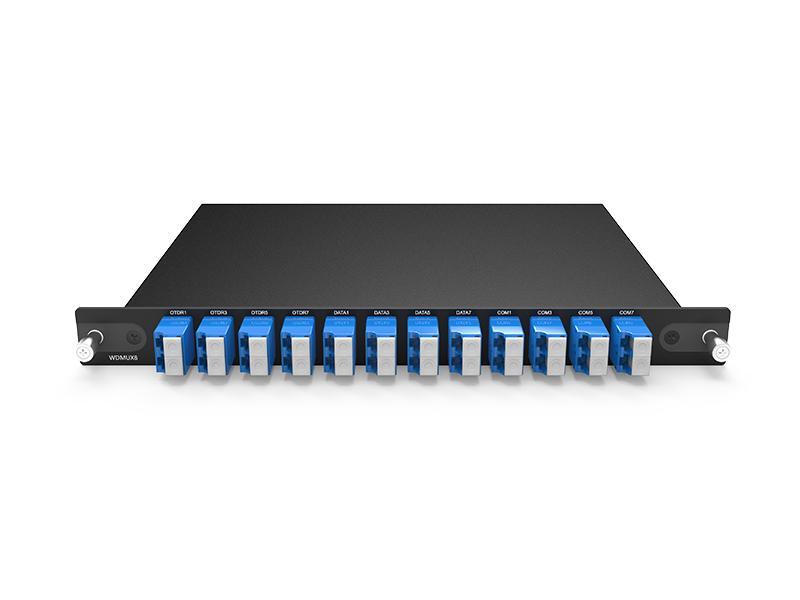

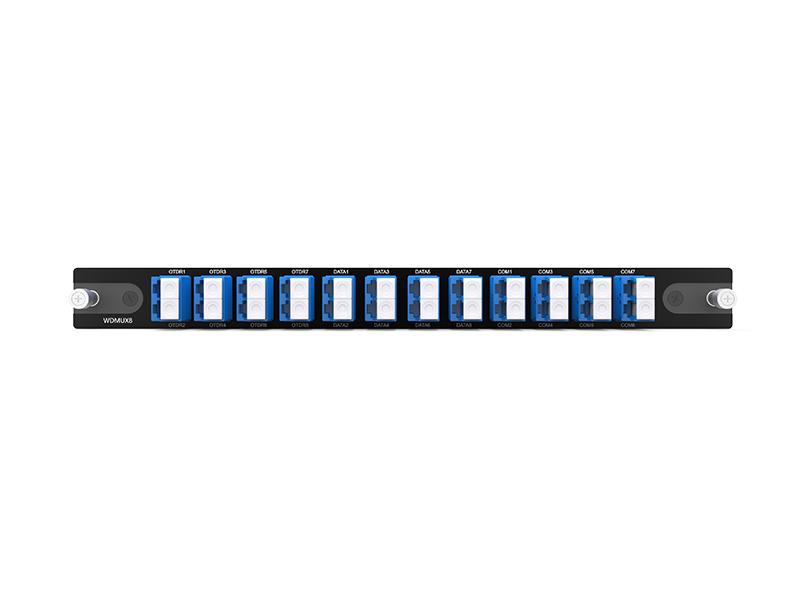

8CH WDMUX Plug-in LGX Module

Módulo LGX enchufable WDMUX de 8 canales

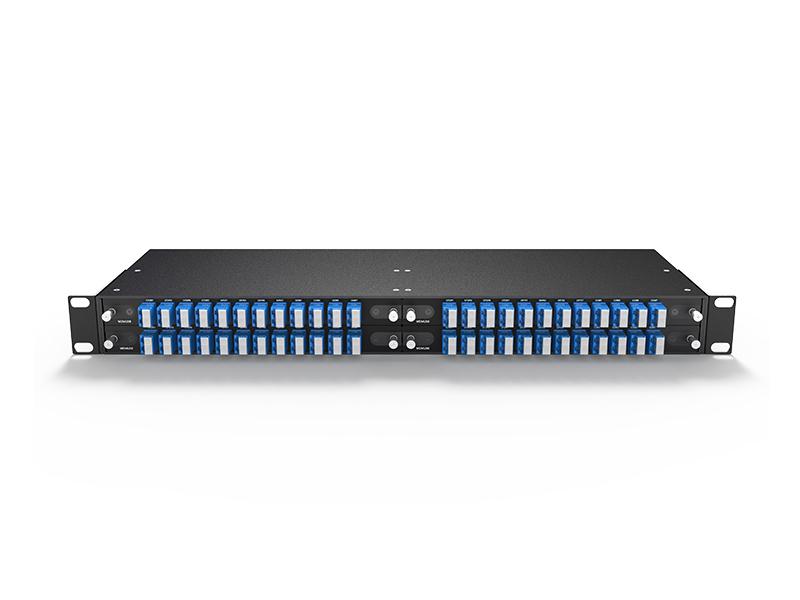

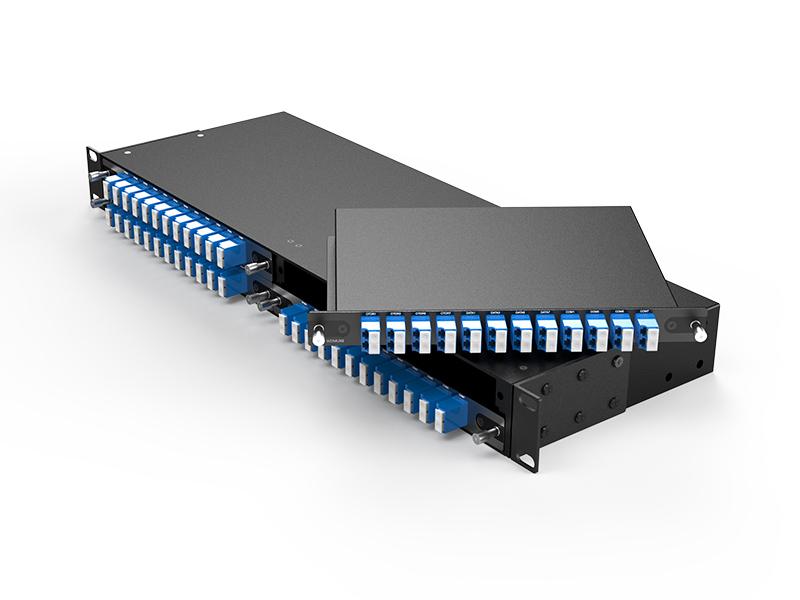

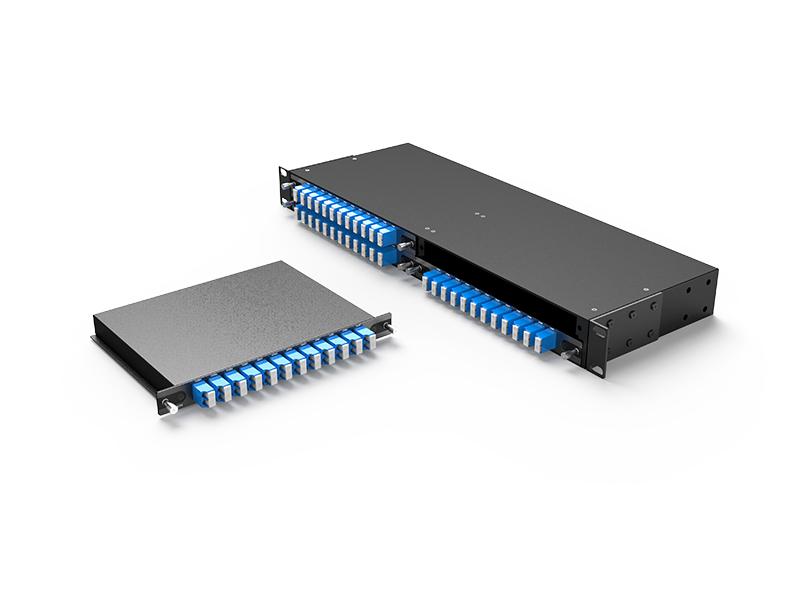

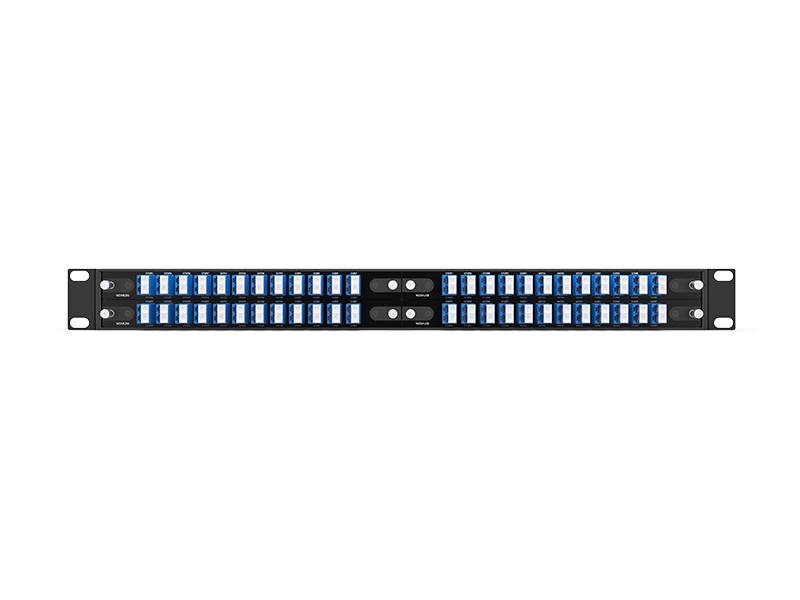

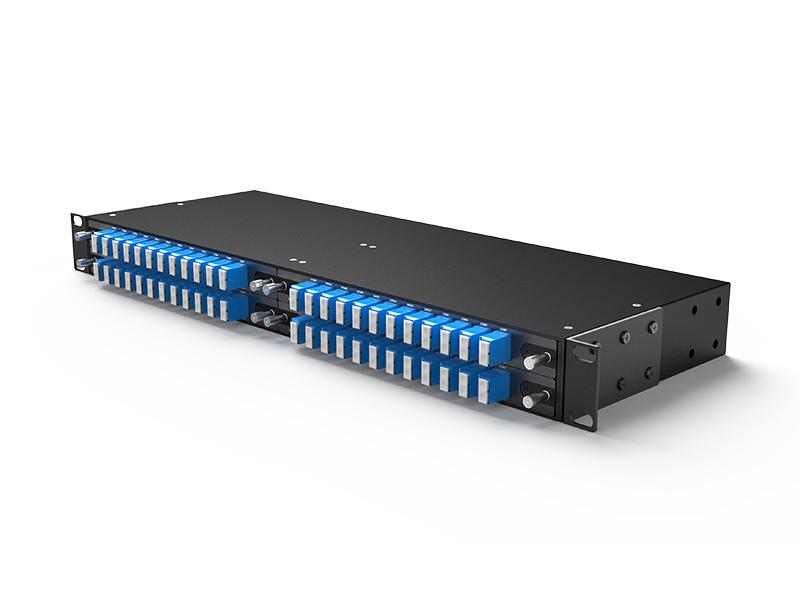

4slos 1U Rack for holding 4pcs LGX Module, up to 32ch WDMUX

Rack 1U de 4 unidades para alojar 4 módulos LGX, hasta 32 canales WDMUX

Presupuesto

Longitud de onda

TX1625/1650nm RX1310/1490/1550nm

Tecnología

TFF (filtro de película fina)

Banda de paso

1600~1670 nm

Reflexión

1260 ~ 1580

Ondulación de banda de paso

≤0,30 dB

IL @ Banda de paso

≤0,80 dB

Ondulación de la banda de reflexión

≤0,20 dB

IL @ Reflexión

≤0,60 dB

Aislamiento de transmisión (canal ajustado)

≥30 dB

Aislamiento de transmisión (canal no ajustable)

≥50 dB

Aislamiento de reflexión

≥15 dB

Pérdida dependiente de la polarización

≤0,1 dB

Dispersión del modo de polarización

≤0,2 ps

Estabilidad térmica

≤0,005 N

Directividad

≥50 dB

Pérdida de retorno

≥45 dB

Manejo de potencia óptica

≤500 mW

Temperatura

Funcionamiento entre -40 y 85 °C

Almacenamiento -40 a 85°C

Peso neto

CAJA LGX 0,5KG

Rack de 4 ranuras 1u 1,5 kg

Dimensiones del paquete

Módulo LGX 214,5 x 20 x 150 mm

Bastidor 1U 440*40*160 nm

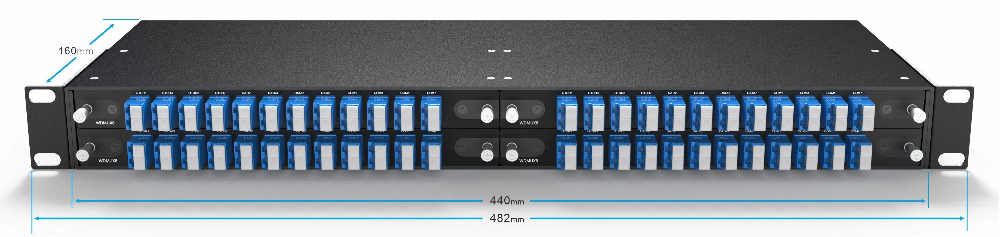

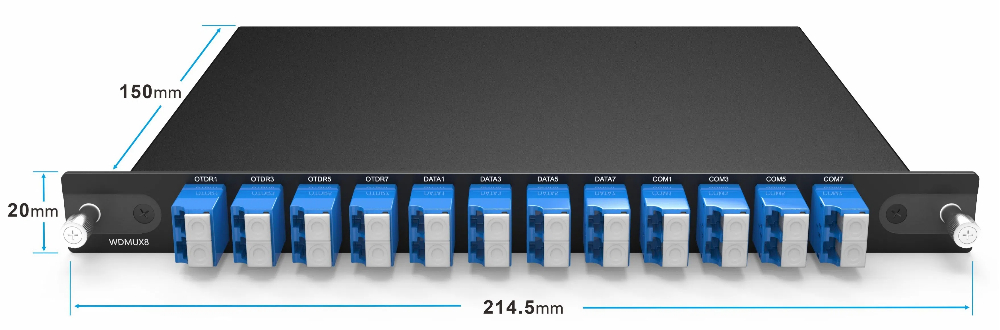

Dibujo de dimensiones (mm)

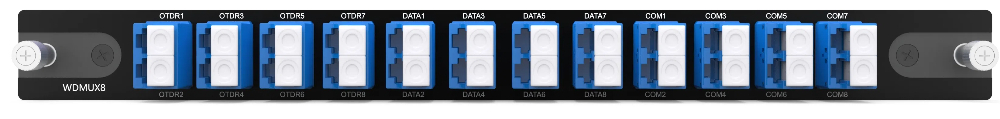

Plug-in LGX Module

Módulo LGX enchufable

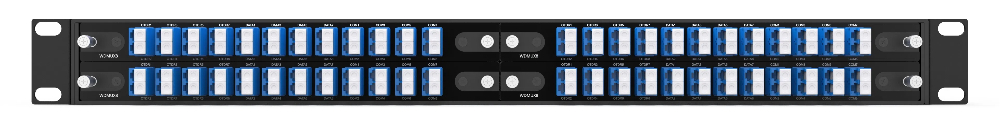

4slots 1U Rack for holding LGX Module

Rack 1U de 4 ranuras para alojar el módulo LGX

Información para pedidos

N.º de pieza

Presupuesto

WDMUX8

OTDR WDMUX de 8 canales 1625/1650 y FTTH DATA 1310/1490/1550, módulo LGX enchufable LC/UPC

1U02-4LGX

Rack 1U de 19 pulgadas con 4 ranuras para caja LGX enchufable, 440 x 160 x 44 mm
