El multiplexor/demultiplexor DWDM de 16 canales está diseñado por FIBERWDM, con una longitud de onda de C21 a C26 (1560,61 nm ~ 1548,52 nm) (por cierto, podemos admitir la personalización de otras longitudes de onda); de acuerdo con la rejilla ITU-T G.694.1 de 100 GHz, maximiza la capacidad del rango de banda C.
El módulo DWDM de 16 canales es totalmente pasivo y se instala en un rack LGX de 2 ranuras y 1U. Su pérdida de inserción es inferior a 3,5 dB. Junto con los amplificadores DWDM y el dispositivo DCM, el sistema de transferencia DWDM de 8 canales permite la transmisión a larga distancia.
Multiplexor/demultiplexor DWDM de doble fibra de 16 canales C21-C36 con 1310 nm, puerto de monitor y expansión, LC/UPC, caja LGX y 2 ranuras para rack 1U.

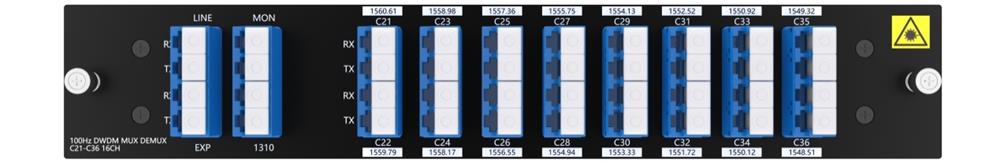

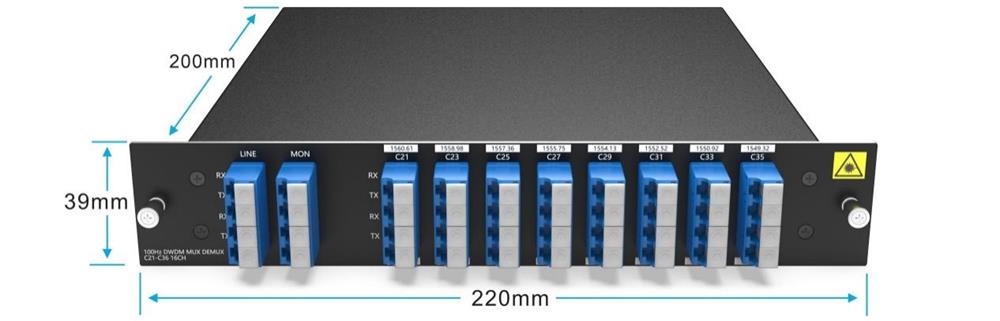

Panel de productos

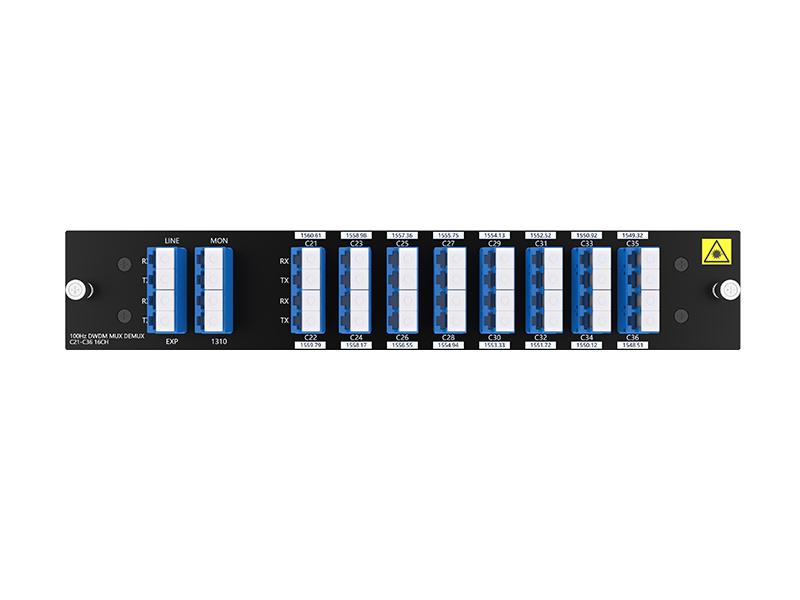

MUX/DEMUX DWDM de 16 canales con fibra dual
El puerto de expansión para el aumento futuro del ancho de banda permite incrementar la capacidad de la red conectándolo al puerto de línea de otro multiplexor/demultiplexor DWDM que admita diferentes longitudes de onda, sin necesidad de instalar o alquilar fibras adicionales.
Enlace de línea

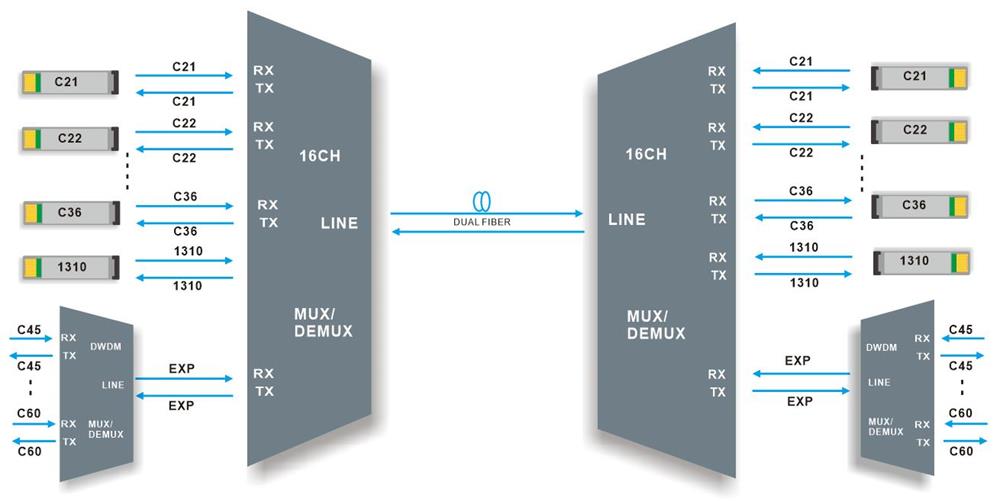

MUX/DEMUX DWDM de 16 canales con transmisión de fibra dual
MUX/DEMUX de 16 canales DWDM y 1 canal 1310nm, admite negocio de diferencia de 16+1 canales en dos fibras ópticas para transmisión punto a punto.
Funciona en los sectores de radiodifusión y televisión, centros de datos, finanzas, gobierno, nube, datos masivos y otras industrias.
Especificaciones del producto
|
Longitud de onda |
16 canales C21-C36 |
Espaciado entre canales |
100 GHz (0,8 nm) |
|
Banda de paso del canal |
±0,11 nm |
Tecnología |
Filtro de película delgada (TFF) |
|
Pérdida de inserción |
≤ 3.5B |
Longitud de onda central Exactitud |
±0,05 nm |
|
Paso de puerto de 1310 nm Ancho de banda |
1260 nm ~ 1360 nm |
Pérdida de inserción al 1% los lunes |
≤ 26 dB |
|
Pérdida de retorno |
≥ 45 dB |
Directividad |
≥ 45 dB |
|
Modo de polarización Dispersión |
≤ 0,1 ps |
Pérdida dependiente de la polarización |
≤ 0,3 dB |
|
Aislamiento de canales |
Adyacente ≥30dB
|
Temperatura |
Temperatura de funcionamiento: de -40 a 85 °C Almacenamiento: de -40 a 85 °C |
|
Peso neto |
Caja LGX: 0,5 kg Rack de 2 ranuras y 1U: 2,5 kg |

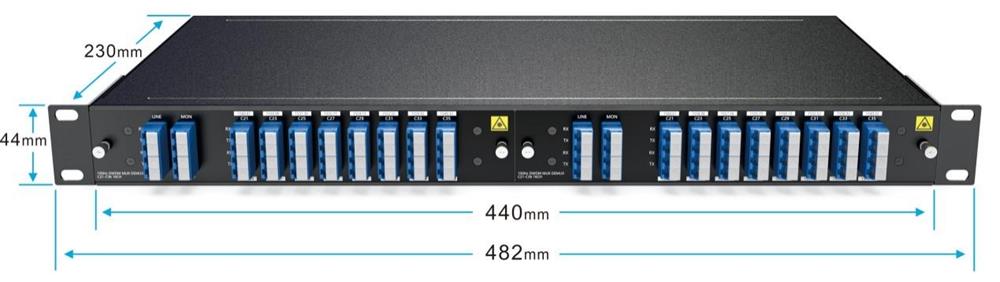

Dimensiones (Alto x Ancho x Profundidad) |
Caja LGX: 220*200*39 mm Rack 1U: 44*440*230 mm |
Nota: Especificado con conectores.

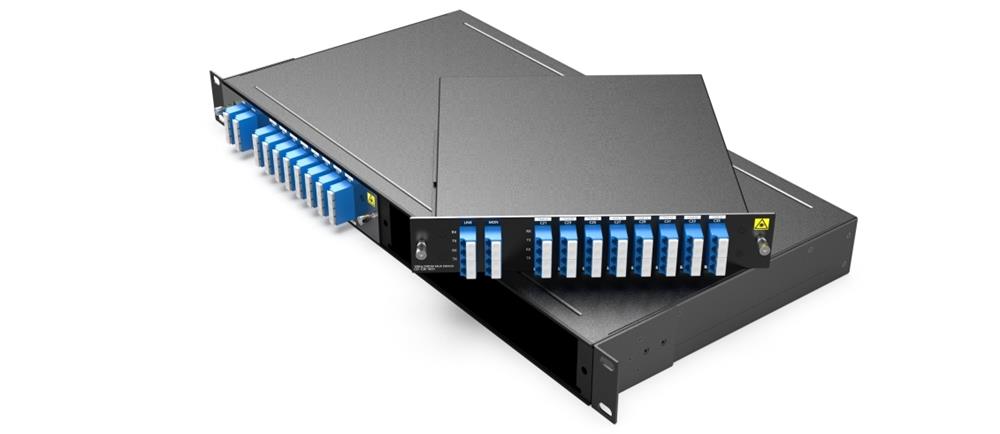

Información del paquete

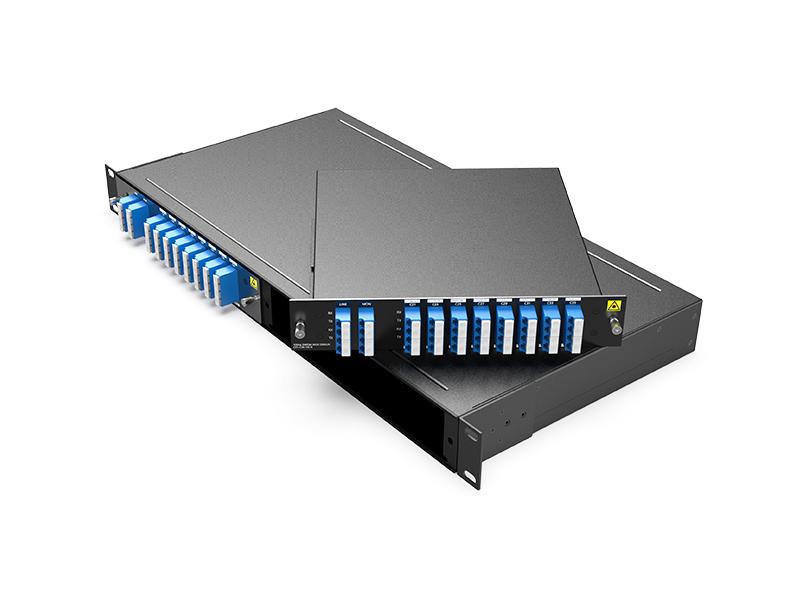

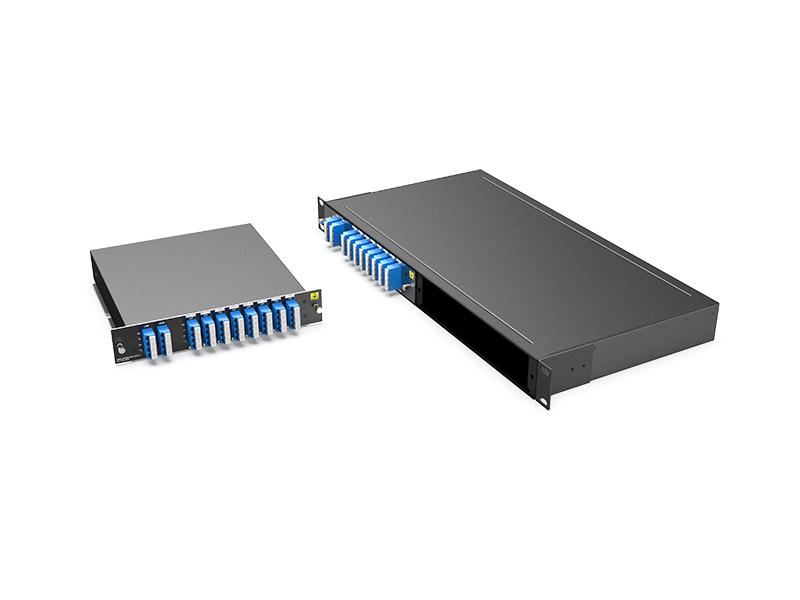

LGX BOX Enchufe para rack 1U de 2 ranuras

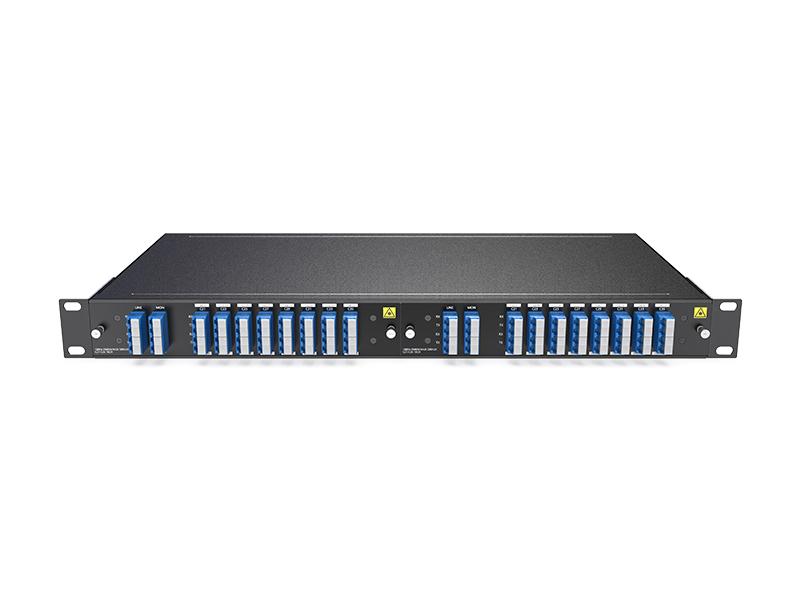

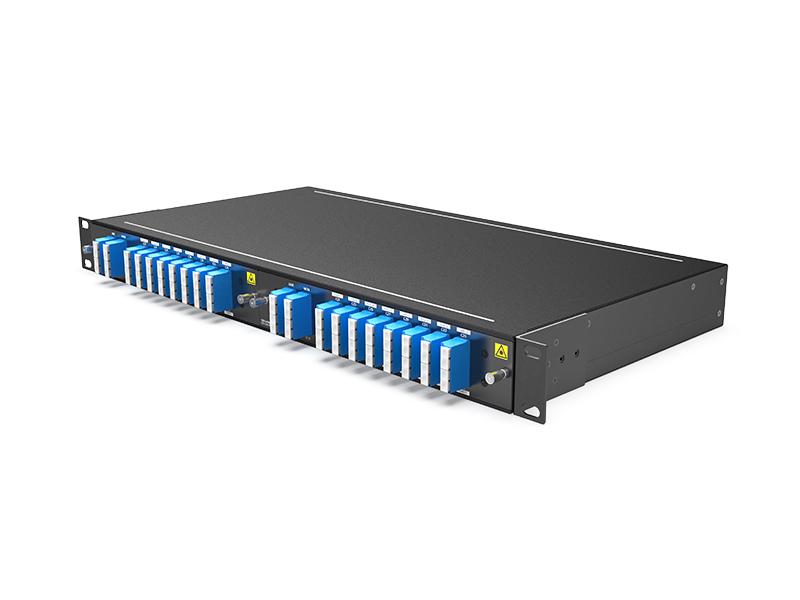

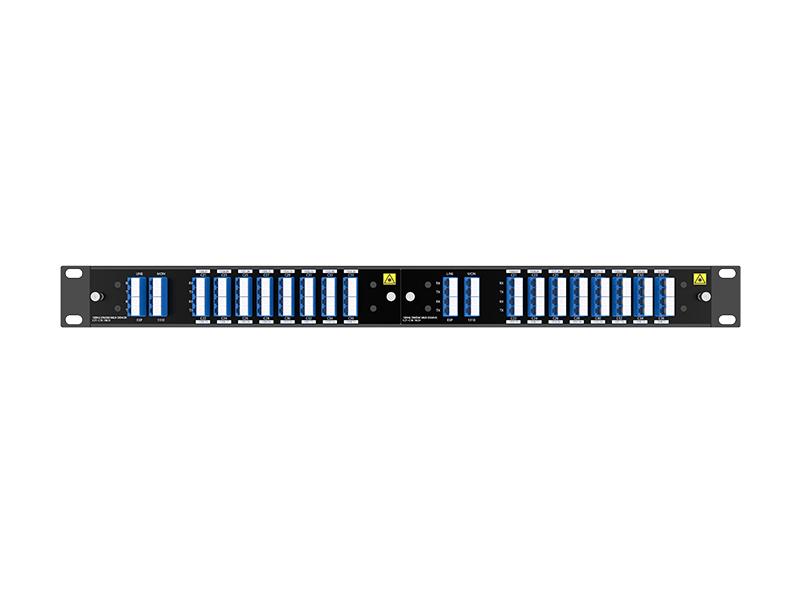

Rack de 2 ranuras y 1U para LGX BOX
Información del pedido
|
Número de producto |
Descripción del Producto |
|
DMD16-LGX01-C2136-31M |
MUX/DEMUX DWDM de 16 canales (C21-C36) con 1310 nm, puerto de monitorización y expansión, doble fibra, LC/UPC, caja LGX enchufable de 220 x 200 x 39 mm |
|
1U02-2LGX |
Rack de 19 pulgadas y 1U con 2 ranuras para caja LGX enchufable, 440 x 230 x 44 mm |
Nota: Ofrecemos diseño personalizado; contáctenos por correo electrónico.
