Reflector de rejilla de fibra de Bragg (FBG)

(Fiberwdm Todos los derechos reservados)

Palabras clave: reflector de fibra óptica FBG, filtro terminal de rejilla de fibra, reflector FBG, OTDR 1625/1650

El reflector de rejilla de fibra de Bragg (FBG), también conocido como filtro de rejilla de fibra de Bragg, normalmente se instala en el extremo frontal de la unidad de red óptica (ONU) en las redes ópticas. Utiliza rejillas de fibra de Bragg para reflejar señales de línea de fibra óptica en longitudes de onda específicas (1625 nm +/- 5 nm, +/- 10 nm o 1650 nm +/- 5 nm, +/- 10 nm). Al conectar un sistema de medición óptica a la sección frontal del divisor de fibra óptica, cuando se detecta la presencia de estas longitudes de onda centrales, indica que la conexión de fibra óptica en el extremo del usuario es normal. Si la longitud de onda central está ausente o el valor de reflexión es bajo, sugiere daño o rotura en la fibra óptica en el extremo del usuario, lo que requiere mantenimiento. Esto permite una detección rápida y en línea de la continuidad de la línea. Otras longitudes de onda de comunicación, que no son longitudes de onda de reflexión inherentes a la red de fibra de Bragg, pasarán normalmente con bajas pérdidas, por lo que no tendrán impacto en la comunicación normal.

Aplicación del productoï¼

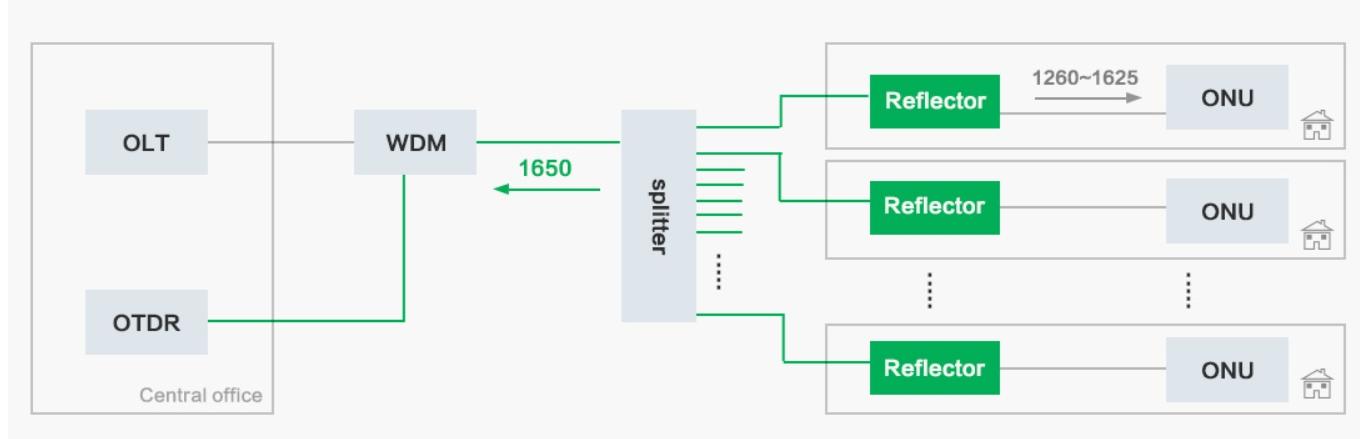

El reflector FBG (Rejilla de fibra de Bragg) se instala en el extremo frontal de la ONU (Unidad de red óptica) en una red óptica PON (Red óptica pasiva), y funciona en conjunto con un OTDR (Reflectómetro óptico en el dominio del tiempo) para lograr la detección y el diagnóstico. de enlaces ópticos.

tipo de productoï¼

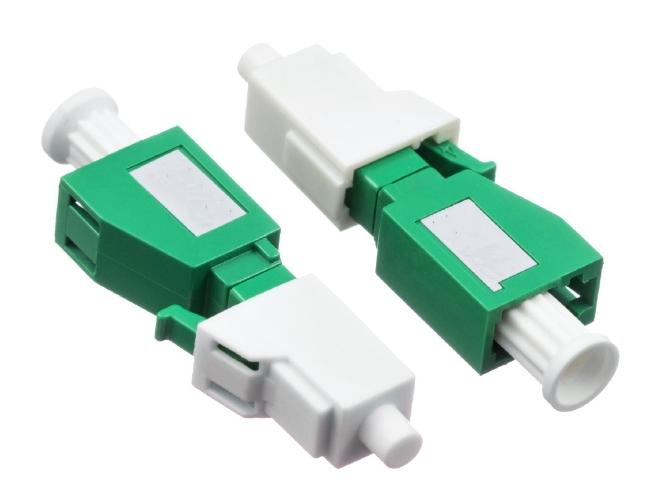

LC/APC Yin-Yang

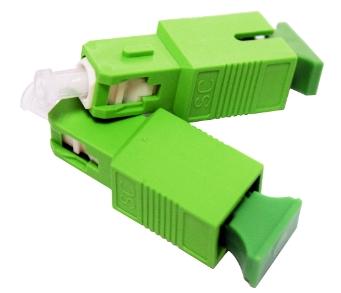

SC/APC Yin-Yang

El reflector de fibra FBG proporcionado por FiberWDM presenta ventajas como baja pérdida de inserción, alta reflectividad y fácil instalación. Es un dispositivo óptico ideal para el monitoreo de enlaces de red y se usa ampliamente en campos como redes PON, pruebas OTDR, pruebas de oficinas centrales, FTTX y más.
