1650nm Reflector LC / APC

  • alta estabilidad y fiabilidad
  • Detección remota en tiempo real
  • baja pérdida de inserción
  • Fácil conexión para la estructura del adaptador.
  • Cumple con Telcordia Gr-326-Core, Telcordia GR-1221-CORE
  • compatible con rohs




  • Detalle del producto

1650nm FBG Reflector LC / APC

La rejilla de la frotación de la fibra Reflector (FBG Reflector) Es un reflector de banda específico de bajo costo montado en la unidad de red óptica (ONU) lado. Puede reflejar pulsos de luz (1650 + / - 5 nm) de la OTDR OTDR en la terminal de la línea de fibra (OLT) Lado casi 100%, mientras que las bandas de trabajo de la red óptica pasiva (PON) Se transmiten normalmente. El OTDR puede determinar si La línea de fibra es normal detectando la señal reflejada por la rejilla de fibra Reflector. Cuando La señal reflejada es más baja que El valor normal, la pérdida de línea es demasiado grande; cuando El valor de reflexión es 0, la línea de fibra óptica está rota. Por lo tanto, podemos mantener la línea de fibra en el tiempo por el monitoreo en tiempo real de la línea de fibra.

solicitud

Detección y mantenimiento de líneas de red óptica pasiva (aplicado a FTTX).


1650 Reflector

parámetro óptico


Articulo

parámetro

especificación

unidad

comentarios

1

rango de onda

banda de paso

1260 ~ 1625

nm

-

reflejar la banda

1644.5 ~ 1655.5

nm

-

2

banda de paso

IL

≤1.4

dB

@ 1260 ~ 1360

≤1.4

dB

@ 1460 ~ 1600

≤3.4

dB

@ 1600 ~ 1625

Orl

> 35

dB

@ 1260 ~ 1580

> 30

dB

@ 1580 ~ 1620

> 20

dB

@ 1620 ~ 1625

3

reflejar la banda

IL

> 21

dB

@ 1644.5 ~ 1655.5

Orl

≤1.0

dB

@ 1644.5 ~ 1655.5

4

pdl

≤0.4

dB

@ 1260 ~ 1600

5

onda

≤0.6

dB

@ 1644.5 ~ 1655.5

6

TDL

≤0.5

dB

@ 1260 ~ 1600

7

Manejo de manipulación máxima de energía óptica

27

DBM

-

8

Tiempos de conexión

> 500

veces

-

9

conector

Lc / APC

-

-

estructura

El FBG reflector adopta un estándar lc La estructura del conector, y sus dimensiones externas son las siguientes:

1625 Reflector

Trabajo / Almacenamiento condiciones

parámetro

especificación

unidad

temperatura de trabajo

-25 ~ +65

°C

humedad de trabajo

5 ~ 95

% Rh

temperatura de almacenamiento

-40 ~ +85

°C

humedad de almacenamiento

5 ~ 95

% Rh


¿Quieres saber sobre este producto?

ENVIAR UN Mensaje
dejar un mensaje

Si Usted está interesado en nuestros productos y desea saber más detalles, deje un mensaje aquí, le responderemos tan pronto como nosotros ... puedamos.

Productos relacionados

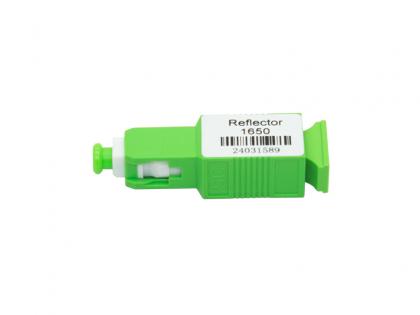

 1650nm FBG Reflector SC/APC Reflector FBG de 1650 nm SC/APC
