Características

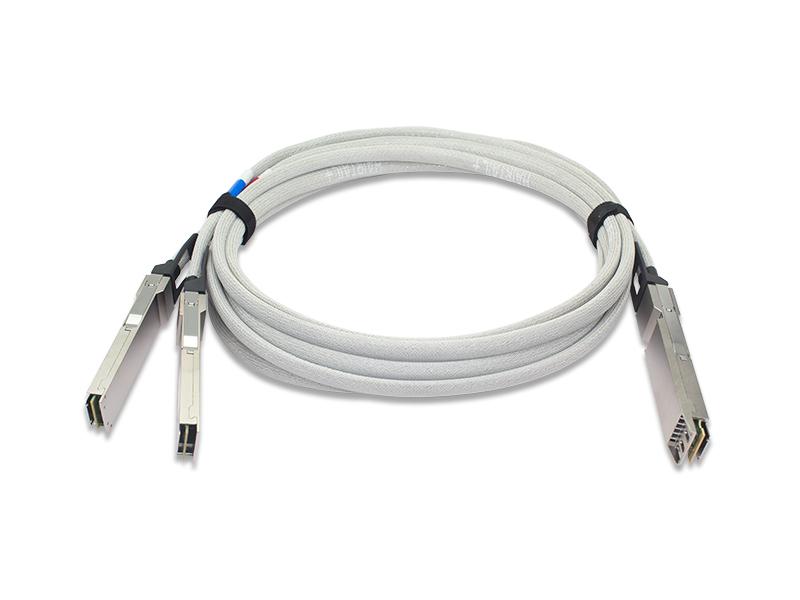

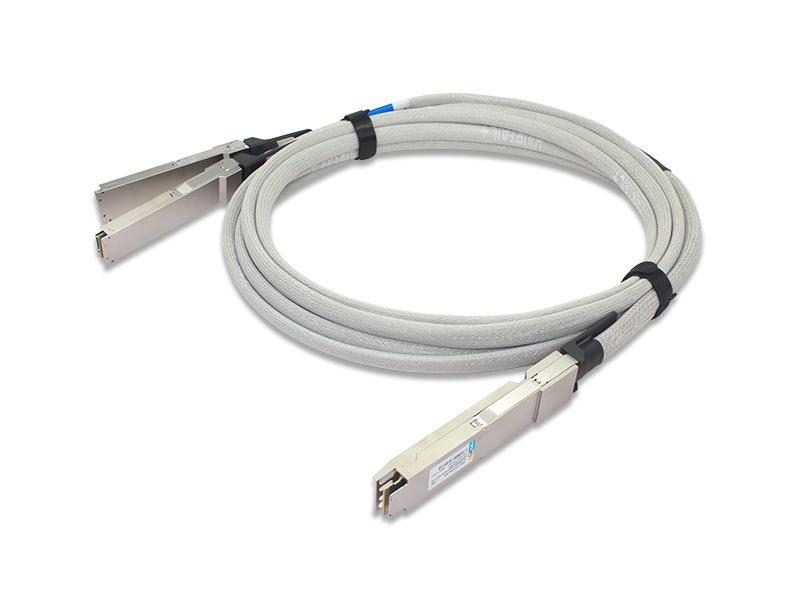

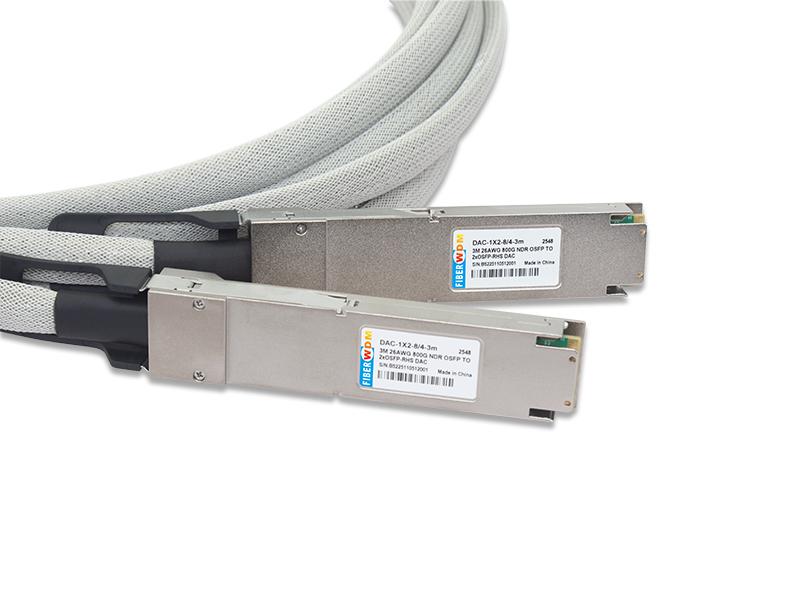

Cable de conexión directa Hairtail+ 800G IB NDR OSFP a 2xOSFP
Reemplazar Nvidia MCP7Y00-Nxxx
Valores máximos absolutos
| Parámetro | Símbolo | Mín. | Típico | Máx. | Unidad |
| Tensión de alimentación | Vcc | 3,13 | 3,3 | 3,47 | V |
| Temperatura de almacenamiento | Ts | -40 | 85 | ℃ | |
| Temperatura de funcionamiento de la caja | Tc | 0 | 70 | ℃ | |
| Humedad | Humedad relativa | 5 | 85 | % | |
| Velocidad de datos | 800 | Gbps |
Características físicas
| Parámetro | Símbolo | Mín. | Típico | Máx. | Unidad |
| Longitud | L | 0.5 | 3.0 | M | |
| AWG | 28 | 25 | AWG | ||
| Material de la cubierta | Red con tecnología HAIRTAIL+, gris plateado | ||||
Especificaciones eléctricas
| Parámetro | Símbolo | Mín. | Típico | Máx. | Unidad | |
| Resistencia | Rcon | 3 | ohmios | |||
| Resistencia de aislamiento | Rins | 10 | Mohm | |||
| Impedancia del cable sin procesar | Zca | 95 | 100 | 110 | ohmios | |
| Impedancia del conector acoplado | Z acoplado | 85 | 100 | 115 | ohmios | |
|
Pérdida máxima de inserción a 26,56 GHz |
SDD21 | 11 | 18 | 1,5 M | dB | |
| 19,75 | 2,0 M | |||||
| 25.3 | 1,5 M | |||||
|
Diferencial a retorno en modo común pérdida |
SCD11/2 2 |
Para 0,05 ≤f ≤40 GHz, donde f es la frecuencia en GHz |
dB | |||
|
Diferencial a pérdida de conversión de modo común |
SCD21-S DD21 |
Para 0,05 ≤f ≤40 GHz, donde f es la frecuencia en GHz |
dB | |||
|
Retorno de modo común a modo común pérdida |
SCC11/2 2 |
RLcc (f) ≥1.8 Para 0,05 ≤f ≤40 GHz, donde f es la frecuencia en GHz |
dB | |||
| COM mínimo | COM | 3 | dB | |||

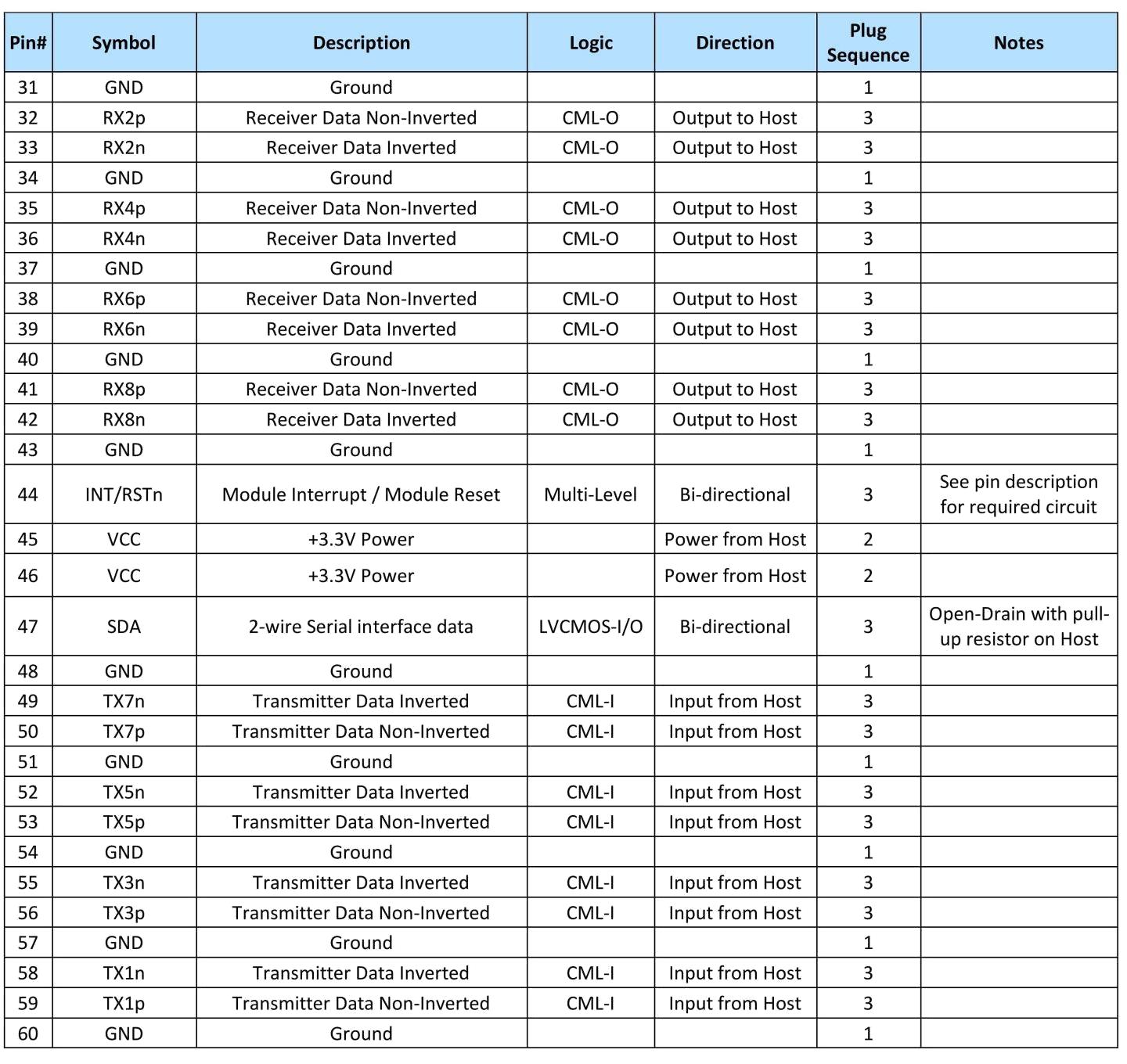

Descripción de pines

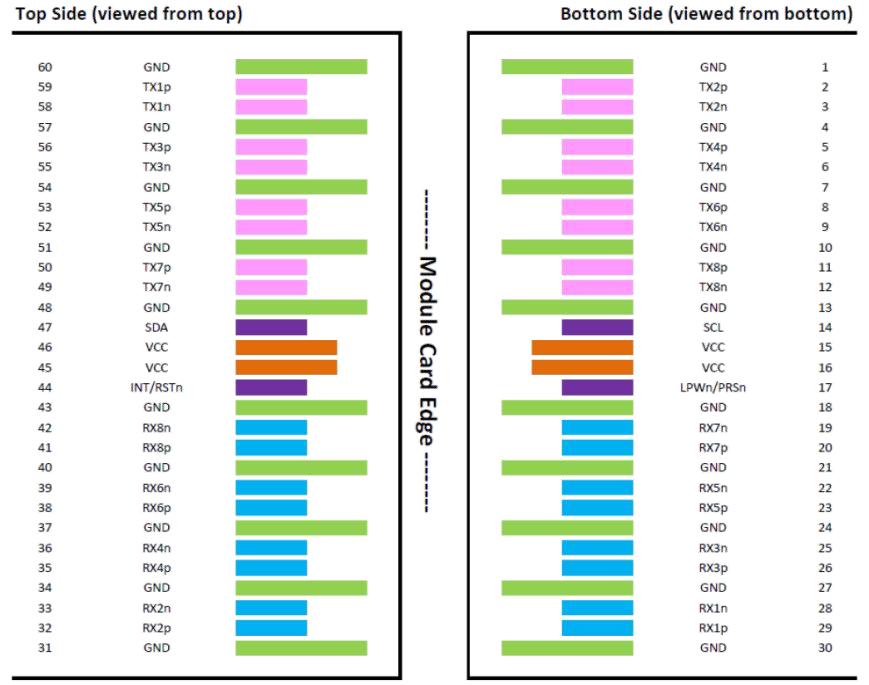

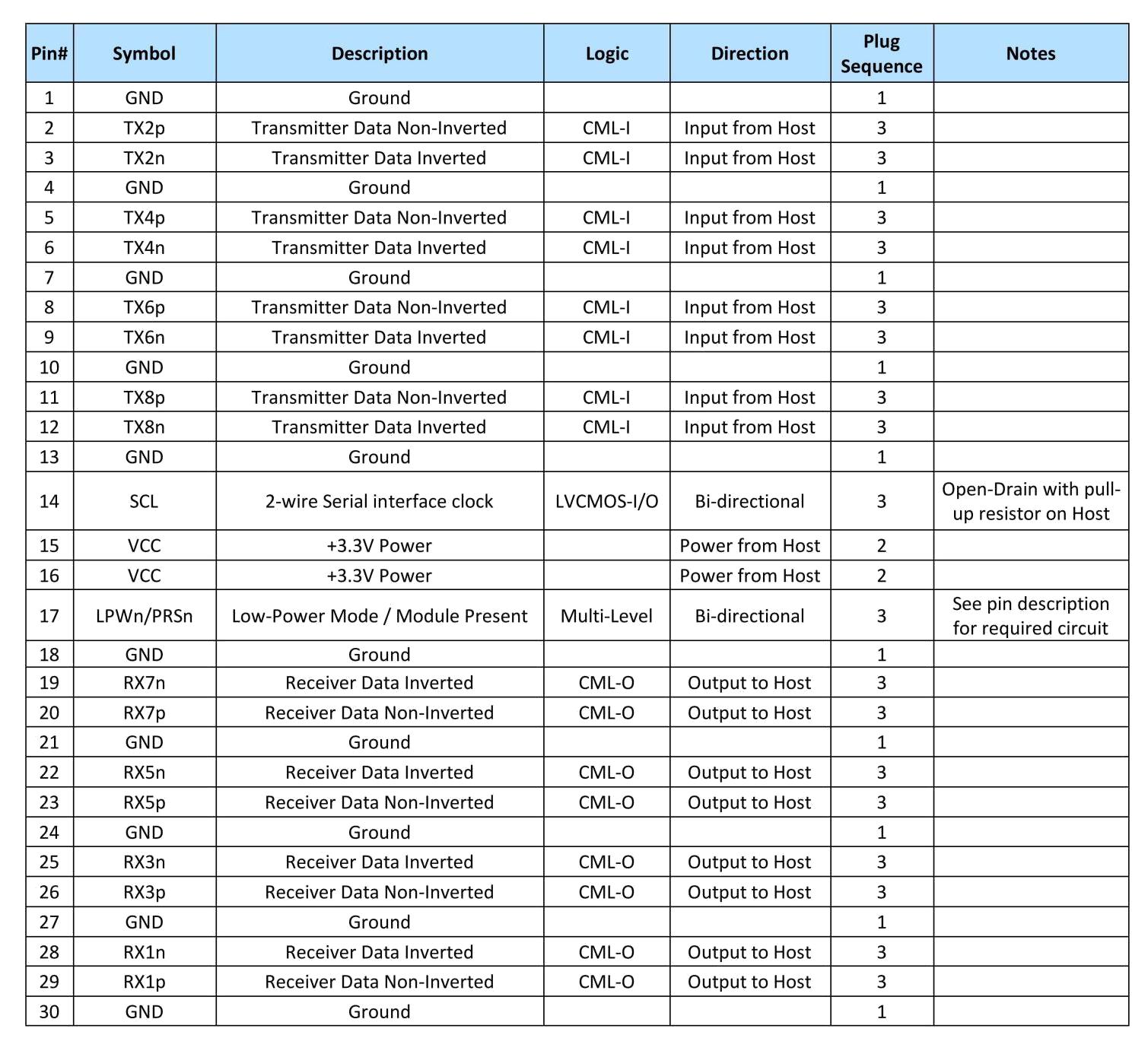

Detalles de la distribución de pines eléctricos para OSFP
Mapa de memoria del módulo
Compatible con CMIS rev. 5.0 o posteriores revisiones de CMIS y especificaciones del cliente

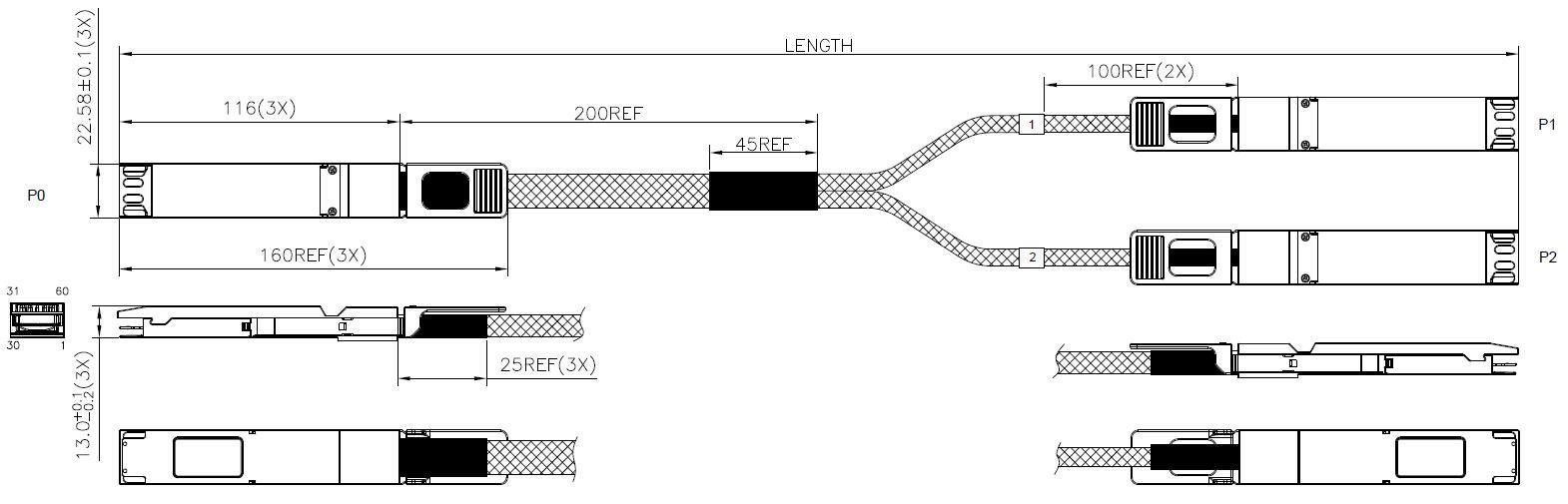

Dimensiones mecánicas

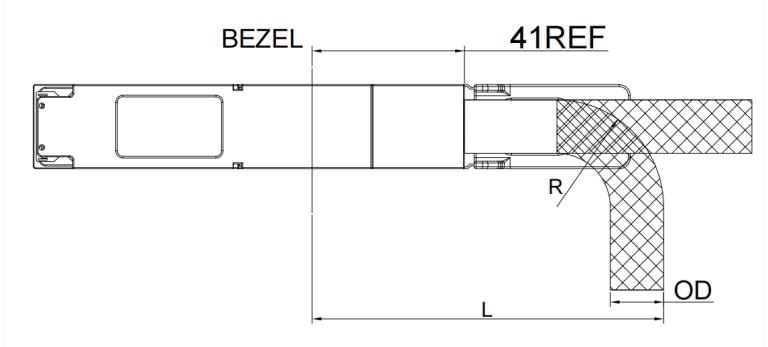

| Extremo P0 | Extremos P1 y P2 | ||||||
| CALIBRE | DE | RADIO DE CURVATURA “R” | RADIO DE CURVATURA MÍNIMO “L” | CALIBRE | DE | RADIO DE CURVATURA “R” | RADIO DE CURVATURA MÍNIMO “L” |
| 28 AWG | 10,2 mm | 21 mm | 81 mm | 28 AWG | 7,0 mm | 14 mm | 75 mm |
| 26/25 AWG | 12,1 mm | 25 mm | 85 mm | 26/25 AWG | 8.3 mm | 17 mm | 78 mm |
Información de pedido
| Número de modelo | Descripción |
| DAC-1X2-8/4-M5 | DAC OSFP NDR 800G IB a 2xOSFP, Hairtail+, 0,5 m, 28 AWG, gris plateado |
| DAC-1X2-8/4-1M | DAC OSFP NDR 800G IB a 2xOSFP, Hairtail+, 1,0 m, 28 AWG, gris plateado |
| DAC-1X2-8/4-1M5 | 800G IB NDR OSFP a 2xOSFP DAC, Hairtail+, 1,5 m, 26/25 AWG, gris plateado |
| DAC-1X2-8/4-2M | DAC OSFP NDR 800G IB a 2xOSFP, Hairtail+, 2,0 m, 26/25 AWG, gris plateado |
| DAC-1X2-8/4-2M5 | 800G IB NDR OSFP a 2xOSFP DAC, Hairtail+, 2,5 m, 25 AWG, gris plateado |
| DAC-1X2-8/4-3M | 800G IB NDR OSFP a 2xOSFP DAC, Hairtail+, 3.0 m, 25 AWG, gris plateado. |
Referencias
