En el cableado de centros de datos MPO-LC, la polaridad del casete establece el mapeo de fibra entre el puerto troncal MPO y los puertos dúplex LC frontales. Determina si las rutas de transmisión y recepción coinciden, y equivocarse significa que el enlace simplemente no funcionará. Existen cinco polaridades principales — A, AF, B1, B2 y U —, cada una de las cuales coincide con un método de cableado ANSI/TIA-568 diferente.

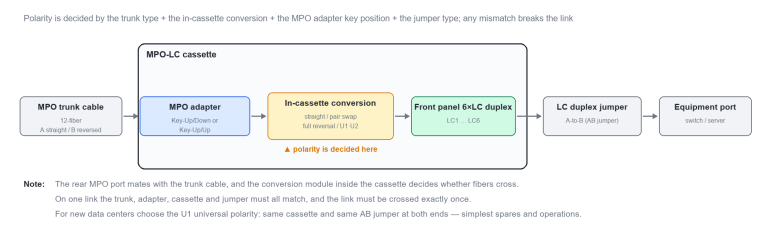

Figura 1 Casete MPO-LC: estructura interna y dónde se configura la polaridad

El Tipo-A sigue el Método-A, emparejando un adaptador de tipo A (Key-Up/Down) con un troncal directo de tipo A. Las fibras pasan directamente a través del casete, por lo que se conserva la secuencia 1-12. El despliegue es sencillo, pero los dos extremos necesitan latiguillos diferentes (AA en un extremo, AB en el otro), lo que hace que el mantenimiento sea engorroso. Se encuentra principalmente en instalaciones dúplex LC heredadas de 10G/25G.

El Tipo-AF también utiliza un adaptador de tipo A y un troncal de tipo A; la diferencia es que el casete realiza el intercambio de pares (1↔️2, 3↔️4) internamente, intercambiando Tx/Rx en cada puerto dúplex. Utilizado como par con el Tipo-A, permite que ambos extremos usen latiguillos AB, simplificando el conexionado in situ. Se adapta a actualizaciones de MPO-LC de alta densidad.

El Tipo-B1 y B2 siguen el Método-B, ambos utilizando un adaptador de tipo B (Key-Up/Up) con un troncal invertido de tipo B. El B1 es directo dentro del casete, por lo que el cambio de Tx/Rx lo realiza el adaptador; es la polaridad de tipo B más común. El B2 invierte toda la secuencia 1-12 dentro del casete, por lo que el cambio es manejado por el propio casete y debe emparejarse con un troncal directo (un troncal invertido se invertiría dos veces y rompería el enlace). El B2 suele ser un diseño específico del fabricante con poca intercambiabilidad. Nunca mezcle ambos.

El Tipo-U (U1/U2) es la polaridad universal agregada por ANSI/TIA-568.3-E (2022) y la opción preferida para nuevas construcciones. U1 y U2 toman un troncal de tipo B y latiguillos dúplex AB, y ambos extremos pueden usar el mismo casete de tipo U, sin necesidad de distinguir los tipos de casete. La diferencia radica en el adaptador: U1 utiliza un adaptador de tipo A y cubre tanto multimodo como monomodo, y se usa comúnmente para la salida/agregación de módulos; U2 utiliza un adaptador de tipo B y se utiliza principalmente para canales dúplex multimodo. Sus componentes no son intercambiables.

Tabla 1 Guía de selección rápida para los seis tipos de polaridad de casete

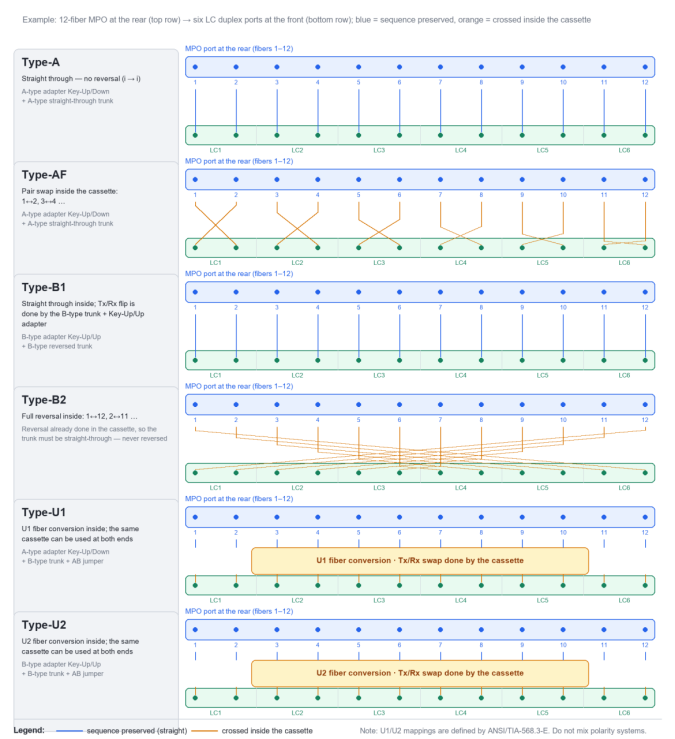

Figura 2 Mapeo de fibra en casete de los seis tipos de polaridad (MPO de 12 fibras → 6×LC dúplex)

Regla de ingeniería: mantén un sistema de polaridad por enlace. Nunca mezcles A/AF, B1/B2 o U entre sistemas. Para nuevos centros de datos, prefiere U1; para actualizaciones heredadas, coincide con A/AF o B1 según sea necesario.

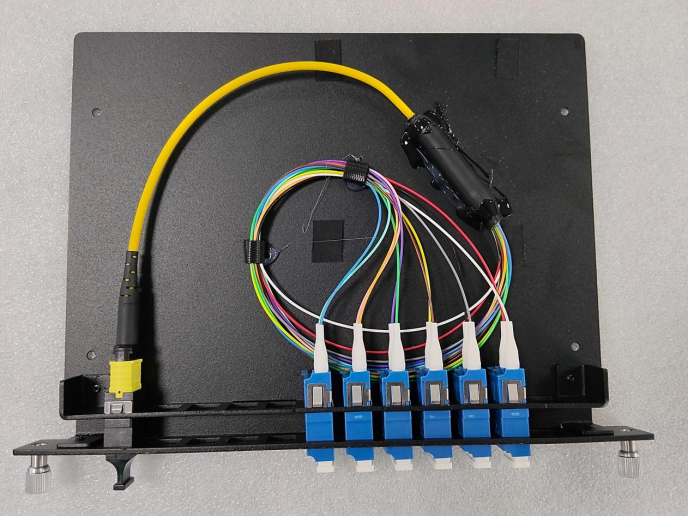

Figura 3 Casete MPO-LC en campo: MPO de 12 fibras en la parte trasera, bifurcado a seis puertos LC dúplex en la parte delantera

Preguntas frecuentes (FAQ)

P1 ¿Cómo identifico rápidamente qué polaridad usa un casete?

Comienza con la posición de la lengüeta del adaptador MPO: lengüeta arriba/abajo (tipo A) generalmente significa A, AF o U1, mientras que lengüeta arriba/arriba (tipo B) generalmente significa B1, B2 o U2. Luego, verifica la etiqueta del casete y si el cable troncal es directo o invertido. El hecho de que el casete intercambie fibras internamente no se puede ver desde el exterior, así que confírmalo con la tabla de mapeo de fibras del proveedor y verifica núcleo por núcleo con una fuente de luz roja en enlaces críticos.

P2 El tipo A y el tipo AF son ambos del método A; ¿por qué deben usarse en pares?

En un casete de tipo A, las fibras pasan directamente y el cambio de Tx/Rx lo realiza el latiguillo; el tipo AF traslada ese cambio al interior del casete. Utilizados juntos, ambos extremos del enlace pueden usar latiguillos AB, sin necesidad de rastrear qué extremo necesita AA. Si todo el enlace usa solo A o solo AF, se invierte una vez de más o una vez de menos, y Tx/Rx termina cruzado de todos modos.

P3 ¿Por qué se recomienda el tipo U1 para los nuevos centros de datos?

Con U1/U2, ambos extremos usan el mismo casete y el mismo latiguillo AB, por lo que no hay un “casete de extremo A” frente a un “casete de extremo B”. Solo se necesita una pieza de repuesto, lo que hace que la expansión y la sustitución por fallo sean lo más simples posible. U1 utiliza un adaptador tipo A y cubre tanto el modo multimodal como el monomodo. Ten en cuenta que U1 y U2 utilizan adaptadores diferentes y sus componentes no son intercambiables; no los mezcles en un enlace.

P4 ¿Qué pasa si la polaridad es incorrecta y cómo la soluciono?

Por lo general, el enlace no se levantará o perderá paquetes con frecuencia, porque los transceptores en los dos extremos no pueden establecer un enlace. Soluciona los problemas en este orden: (1) confirma que los tipos de polaridad del casete en ambos extremos coincidan realmente; (2) verifica si el cable troncal es directo o invertido; (3) verifica si los latiguillos son AA o AB y si ambos extremos son consistentes; (4) verifica el mapeo núcleo por núcleo con una fuente de luz roja o un medidor de potencia óptica, luego reemplaza la pieza correspondiente una vez ubicada la posición del núcleo defectuoso.
