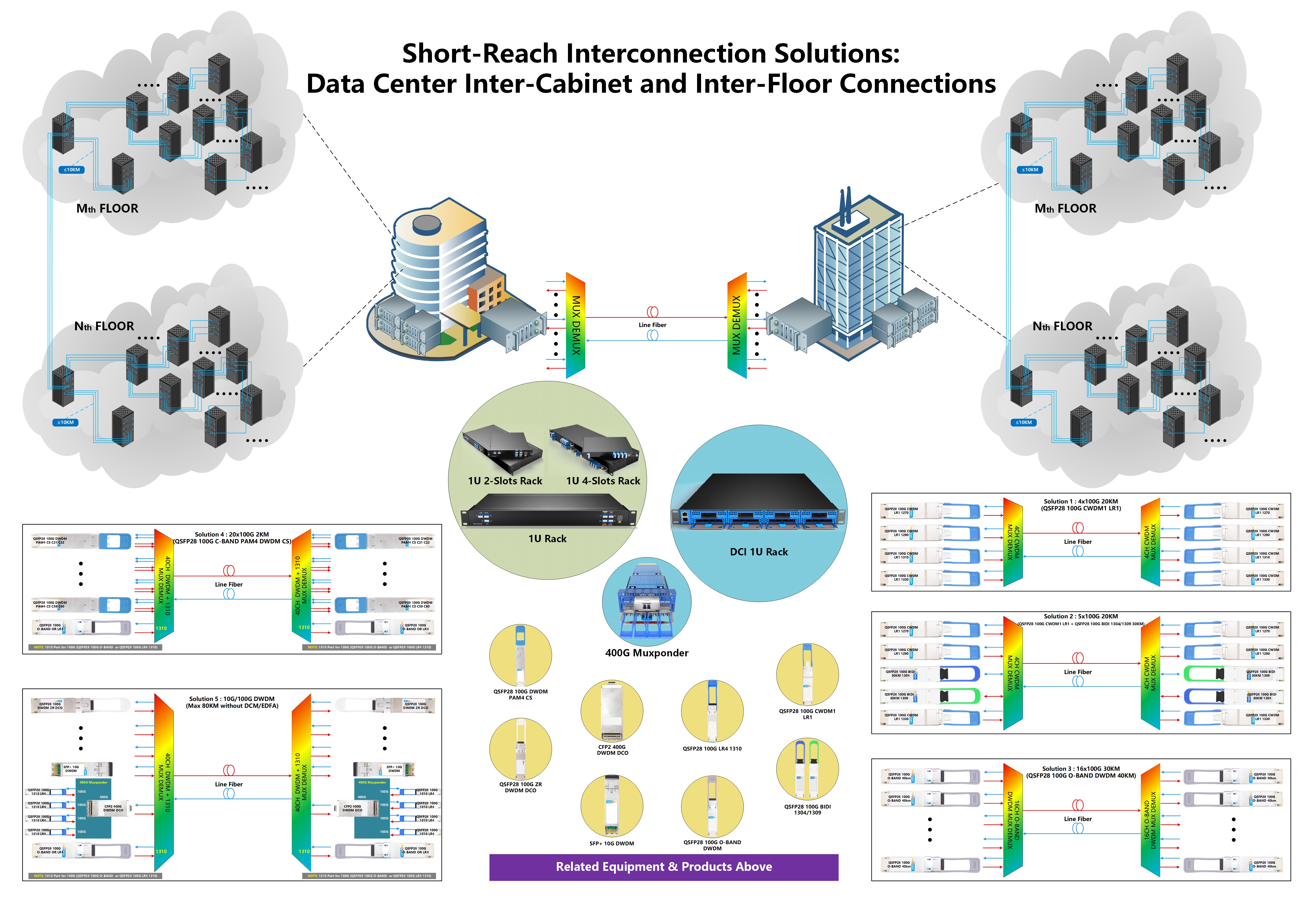

Descripción general

Este documento presenta cinco conjuntos de soluciones de interconexión de 100G para escenarios entre gabinetes y entre pisos dentro de centros de datos, todas adoptando una arquitectura de doble fibra. Las formas de solución incluyen conexión directa simple de punto a punto, multiplexación de luz de color DWDM pasiva, agregación WDM activa e interconexión de clústeres de conmutadores. Las soluciones pasivas dependen de módulos ópticos del lado de línea DWDM conectados directamente a conmutadores emparejados con un multiplexor/demultiplexor pasivo para realizar la transmisión sin ningún dispositivo activo. Si los clientes no pueden reemplazar los módulos ópticos 100G LR4 existentes en los conmutadores, se pueden seleccionar soluciones WDM activas equipadas con placas de conversión de longitud de onda OTU para una adaptación flexible, atendiendo a escenarios con diferentes escalas de cableado y restricciones de modificación de equipos.

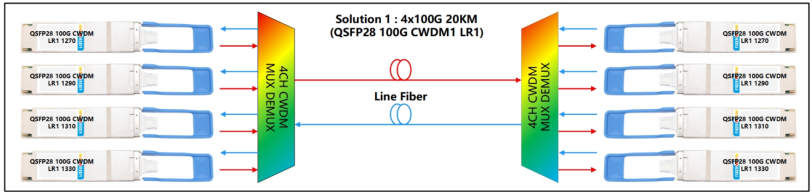

Solución de interconexión n.º 1: 4×100G 20KM de doble fibra

Descripción de la solución

Despliegue un dispositivo de multiplexación por división de longitud de onda CWDM de 4 canales en la estación local y en la estación remota respectivamente, junto con módulos QSFP28 100G CWDM1 LR1. Esto permite hasta cuatro canales de interconexión de doble fibra de corto alcance de 100G. Toda la solución no requiere dispositivos activos ni compensación de dispersión; los módulos ópticos se conectan directamente a los conmutadores.

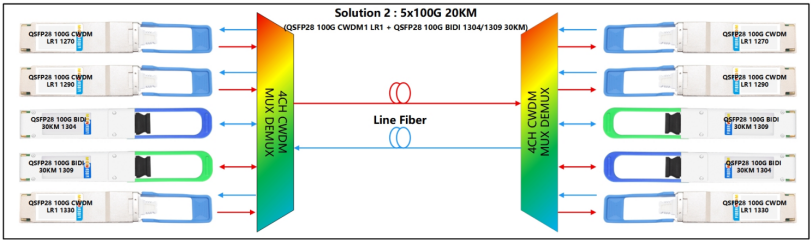

Solución de interconexión n.º 2: 5×100G 20KM de doble fibra

Descripción de la solución

Despliegue un dispositivo de multiplexación por división de longitud de onda CWDM de 4 canales en la estación local y en la estación remota respectivamente, junto con módulos QSFP28 100G CWDM1 LR1 y módulos QSFP28 100G BIDI 30KM (1304 nm / 1309 nm). Se pueden lograr hasta cinco canales de interconexión de doble fibra de corto alcance de 100G. Esta solución utiliza dos módulos 100G bidireccionales de fibra única para la transmisión a través del puerto de 1310 nm sin interferencia mutua, agregando un canal 100G adicional en comparación con la Solución 1. No se requieren dispositivos activos ni compensación de dispersión para la solución completa; los módulos ópticos se conectan directamente a los conmutadores.

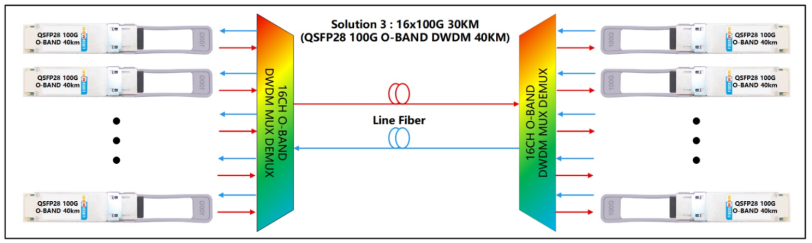

Solución de interconexión n.º 3: 16×100G 30KM de doble fibra

Descripción de la solución

Despliegue un dispositivo de multiplexación por división de longitud de onda DWDM O-BAND de 16 canales en la estación local y en la estación remota respectivamente, emparejado con módulos QSFP28 100G O-BAND 40KM, que admiten hasta 16 canales de interconexión de doble fibra de corto alcance de 100G. No se necesitan dispositivos activos ni compensación de dispersión para toda la solución. Los módulos ópticos se conectan directamente a los conmutadores.

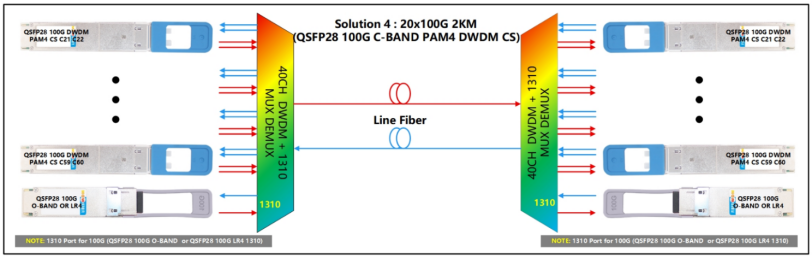

Solución de interconexión n.º 4: 20×100G 2KM de doble fibra

Descripción de la solución

Despliegue un dispositivo de multiplexación por división de longitud de onda DWDM C-BAND de 40 canales (con puerto de 1310 nm) tanto en la estación local como en la remota, con módulos de doble longitud de onda QSFP28 100G DWDM PAM4 CS para lograr una interconexión de doble fibra de corto alcance de 100G de 20 canales. El puerto de 1310 nm puede expandir aún más un canal 100G adicional a través de un módulo óptico QSFP28 100G O-BAND DWDM o QSFP28 100G 1310 nm LR4. La solución completa no utiliza dispositivos activos ni compensación de dispersión; los módulos ópticos se conectan directamente a los conmutadores.

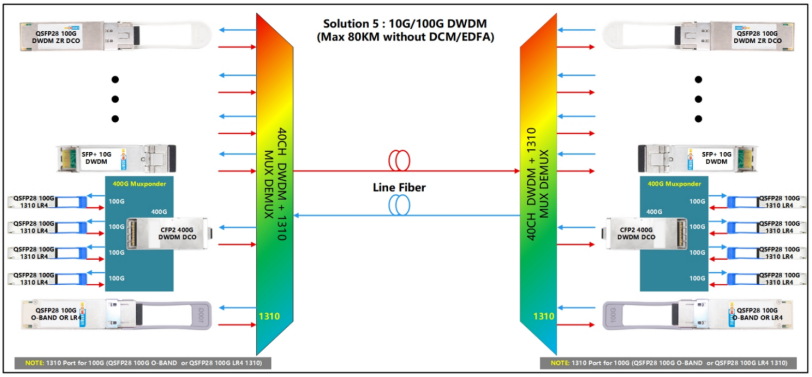

Solución de interconexión n.º 5: Transmisión mixta de 10G/100G de doble fibra (Máx. 80 KM)

Descripción de la solución

Despliegue un dispositivo de multiplexación por división de longitud de onda DWDM C-BAND de 40 canales (con puerto de 1310 nm) en las estaciones local y remota. Adopte módulos ópticos coherentes QSFP28 100G DWDM ZR DCO o módulos ópticos SFP+ 10G DWDM para implementar una interconexión de doble fibra de corto alcance mixta multicanal para servicios de 10G y 100G. El puerto de 1310 nm admite un canal de expansión 100G adicional con un módulo QSFP28 100G O-BAND DWDM o QSFP28 100G 1310 nm LR4. Esta solución no requiere dispositivos activos, ni amplificación EDFA, ni compensación de dispersión. Los módulos ópticos se pueden insertar directamente en los conmutadores. Para una transmisión de ancho de banda de mayor velocidad, agregue placas Muxponder de 400G, módulos coherentes CFP2 400G DCO y módulos ópticos QSFP28 100G 1310 nm LR4 para obtener un mayor ancho de banda, especialmente adecuado para escenarios de interconexión de corto alcance en centros de datos.
