I. Descripción general
La dispersión cromática está ampliamente reconocida como una limitación clave de la calidad de transmisión de las señales ópticas de alta velocidad. Las señales ópticas con diferentes longitudes de onda viajan a distintas velocidades en las fibras ópticas, lo que provoca el ensanchamiento de la señal y la interferencia entre símbolos. Para enlaces de alta velocidad de 100G o superiores, la distorsión de la señal debe corregirse mediante módulos de compensación de dispersión (DCM) o algoritmos DSP complejos.
Como la primera ventana de transmisión comercial en las comunicaciones por fibra óptica, la banda O (1260–1360 nm) posee una ventaja técnica fundamental: es la ventana inherente de dispersión cero para las fibras ópticas monomodo estándar G.652. Aprovechando esta característica, Ruidong Technology ha lanzado una solución de transmisión de 100G que integra O-BAND y DWDM MUX/DEMUX.
II. Ventajas principales
Sin compensación de dispersión con arquitectura simplificada
El enlace no requiere dispositivos DCM, lo que reduce la acumulación de equipos y la pérdida del trayecto óptico. Sus costos de hardware y operación y mantenimiento (O&M) son inferiores a los de los sistemas DWDM de banda C de media/corta distancia.
Baja distorsión y baja latencia para servicios de alta velocidad PAM4
Los módulos adoptan modulación PAM4 bidireccional, con DSP integrado y algoritmos de corrección de errores PFEC para suprimir la distorsión de la señal y reducir la latencia de transmisión. Es ideal para escenarios de baja latencia como la computación financiera y la interacción en la nube en tiempo real.
Múltiples modelos que cubren escenarios completos de 0 a 40 km
Toda la línea de productos adopta una arquitectura pasiva de división de longitud de onda. Los módulos ópticos de 10/25/40 km combinados con dispositivos WDM pasivos admiten transmisión de 10–30 km; el módulo óptico de 60 km, con suficiente margen de potencia óptica, puede alcanzar un máximo de 40 km al combinarse con dispositivos WDM pasivos, siendo aplicable a la interconexión de centros de datos, fronthaul 5G y redes portadoras metropolitanas.
En comparación con el DWDM tradicional de banda C (1530–1565 nm): la banda C presenta la menor atenuación de fibra óptica y admite amplificación de larga distancia mediante EDFA, pero sufre de una alta dispersión cromática. Para enlaces de corta/media distancia superiores a 100G, los equipos dedicados de compensación de dispersión son obligatorios, lo que genera un mayor costo total del sistema, consumo de energía y ocupación de espacio que la solución de banda O.
En general, la banda O sacrifica parte del rendimiento de atenuación de la fibra óptica a cambio de una arquitectura de dispersión cero y bajo costo, convirtiéndose en la opción más rentable para la transmisión de 100G en escenarios de media/corta distancia de 10–40 km.

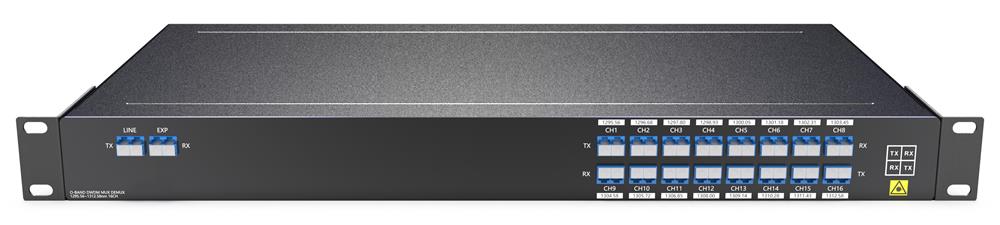

(Imagen: DWDM MUX/DEMUX O-BAND de 16CH, LC/UPC, rack 1U)
III. Características del módulo óptico
| Elemento del parámetro |
Valor del parámetro |
Elemento del parámetro |
Valor del parámetro |
| Velocidad de transmisión |
Admite 100 Gbps |
Estándar del encapsulado |
Especificación QSFP28 MSA |
| Especificación de longitud de onda |
DWDM de banda O, separación de canales de 200 GHz; compatible con la cuadrícula LAN-WDM de 800 GHz |
Estándar de hardware |
SFF-8636 Rev 2.10a |
| Distancia de transmisión |
PFEC integrado, 10/25/40/60 km sobre fibra óptica monomodo |
Interfaz eléctrica |
4 × canales eléctricos de 25 G |
| Fuente de alimentación y consumo de energía |
Fuente de alimentación única de 3.3 V, consumo de energía
| Interfaz óptica |
Conector LC dúplex |
| Temperatura de funcionamiento |
Temperatura de carcasa de grado comercial: 0℃ ～ 70℃ |
Certificación de seguridad |
TUV / UL / FDA*1 |
| Interfaz de gestión |
Interfaz I2C con diagnóstico digital DDM integrado |
Norma ambiental |
Cumple con RoHS |

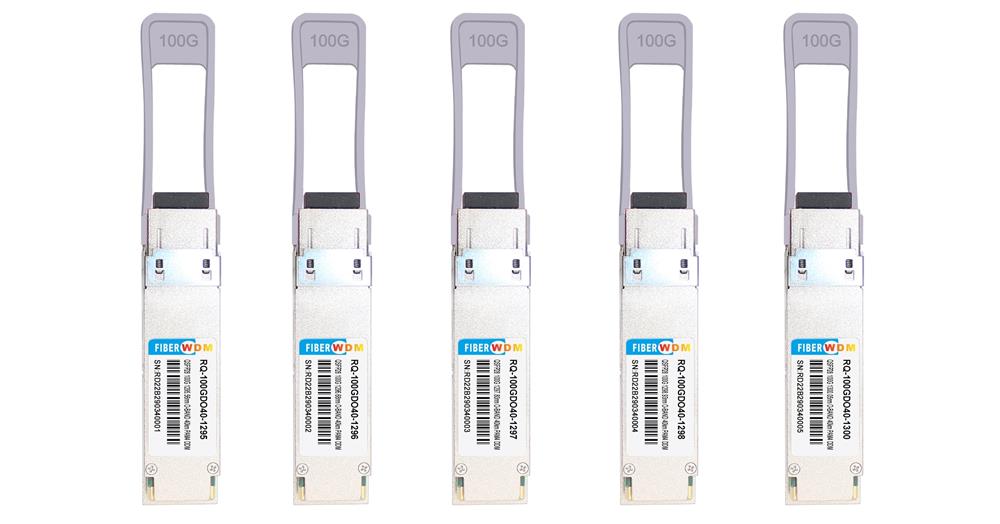

Transceptor QSFP28 100G O-Band DWDM 40KM SM LC
IV. Arquitectura de transmisión

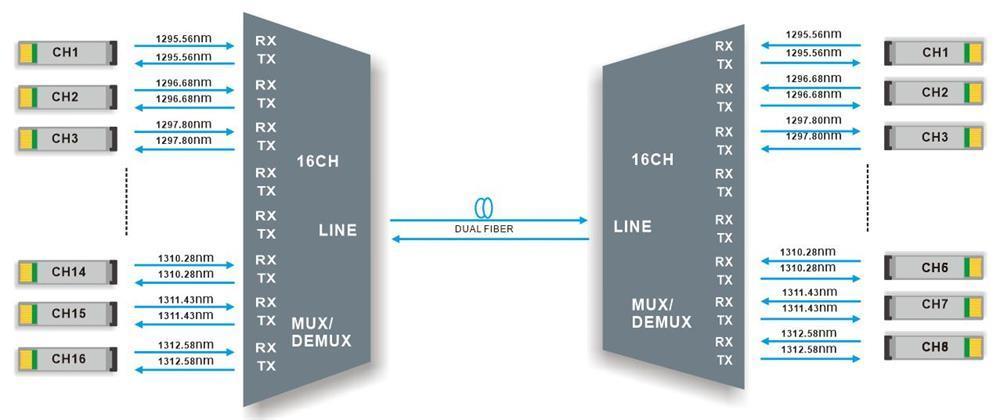

Para satisfacer los diversos requisitos de distancia de transmisión, las soluciones estandarizadas de arquitectura O-BAND + MUX/DEMUX pasivo de Ruidong Technology admiten transmisión de ultra gran capacidad de 16×100G mediante una o dos fibras.

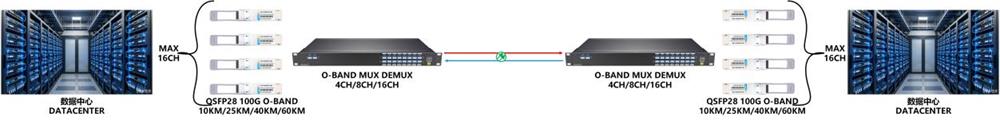

4.1 Solución de transmisión de 0–30 km (módulos ópticos de 10 km / 25 km / 40 km)
Composición del sistema
Módulos ópticos 100G O-band de 10 km / 25 km / 40 km
módulos ópticos DWDM QSFP28, multiplexores/demultiplexores DWDM pasivos, fibras ópticas monomodo estándar y switches.
Aspectos destacados de la solución
- La ruta óptica pasiva no requiere fuente de alimentación ni disipación de calor, presenta una baja tasa de fallos y no necesita puesta en servicio en sitio;
- El DSP + PFEC de corrección de errores integrado, combinado con la dispersión cero natural de la banda O, elimina la necesidad de DCM;
- Selección flexible entre múltiples modelos de distancia, y el módulo de 40 km puede cubrir distancias de 10–30 km con margen suficiente;
- La monitorización remota del estado de los switches se logra mediante la función DDM del módulo.
Interconexión informática de campus, DCI de centro de datos activo-activo de corta distancia dentro de la misma ciudad, fronthaul de estaciones base 5G urbanas y líneas arrendadas de nube de corta distancia para gobiernos y empresas.
4.2 Solución de transmisión de 30–40 km (módulo óptico de 60 km)
Módulos ópticos DWDM O-band 100G de largo alcance de 60 km, multiplexores/demultiplexores DWDM pasivos, fibras ópticas monomodo y switches.
Aspectos destacados de la solución
- Mayor margen de potencia de transmisión y sensibilidad de recepción, compatible con transmisión de enlace pasivo de hasta 40 km;
- Adopta una arquitectura totalmente pasiva, con SOA integrado en el módulo óptico, ahorrando espacio en el armario y costes de hardware;
- También ofrece dispersión cero y no requiere DCM, con estándares unificados de O&M para enlaces de largo y corto alcance;
- Compatible con equipos WDM O-BAND pasivos existentes; la distancia de transmisión puede ampliarse simplemente sustituyendo módulos, lo que permite una actualización sencilla.
Interconexión de centros de datos entre ciudades, fronthaul 5G de larga distancia en zonas suburbanas/condados y líneas arrendadas integradas de gobierno y empresas en redes metropolitanas de largo alcance.
V. Escenarios de aplicación
Toda la solución adopta una arquitectura pasiva, cubriendo enlaces de hasta 40 km mediante módulos ópticos de diferentes especificaciones. No requiere SOA ni DCM adicionales y se adapta a tres escenarios principales:
- Interconexión de centros de datos (DCI)
- Fronthaul de comunicaciones móviles 5G
- Red metropolitana integrada de transporte
- Coste: la dispersión cero elimina los costes de DCM y la red totalmente pasiva elimina la necesidad de SOA, reduciendo la inversión inicial en hardware; el bajo consumo energético de los módulos reduce los gastos de electricidad a largo plazo.
- Utilización de recursos de fibra: la división de longitud de onda de 16 canales multiplica por 16 la capacidad de una sola fibra, aliviando la presión sobre los recursos de fibra en canalizaciones.
- Adaptabilidad a escenarios: cuatro niveles de distancia de módulos ópticos funcionan con el mismo conjunto de dispositivos pasivos, cubriendo completamente servicios de media/corta distancia dentro de 40 km.
- Fiabilidad de O&M: los componentes pasivos no tienen puntos de fallo relacionados con la alimentación, lo que permite una O&M unificada en todo el enlace; el PFEC integrado garantiza una baja tasa de errores de bits en largas distancias, cumpliendo los requisitos de operación de nivel telecomunicaciones de 7×24 horas.
En el contexto de la amplia adopción de redes informáticas, 5G y la integración de redes y nube, la solución de transmisión de extremo a extremo DWDM pasiva de banda O de Ruidong Technology, con sus ventajas principales de bajo costo, fácil implementación, alta fiabilidad y cobertura completa de distancias de 0 a 40 km, se ha convertido en una solución preferida para el transporte de división de longitud de onda de alta velocidad de 100G en escenarios de media y corta distancia.
