Detector de unidad de 10 kHz de doble canal PDA1000-2

Fotorreceptor amplificado

Detector de unidad de 10 kHz de doble canal PDA1000-2

Instrucciones de uso

Descripción de la apariencia y la interfaz

La apariencia del módulo se muestra en la siguiente figura:

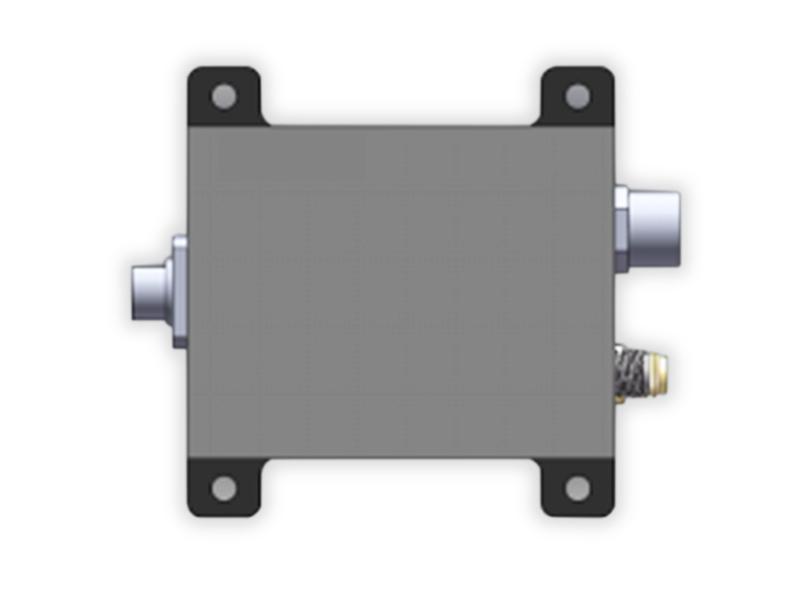

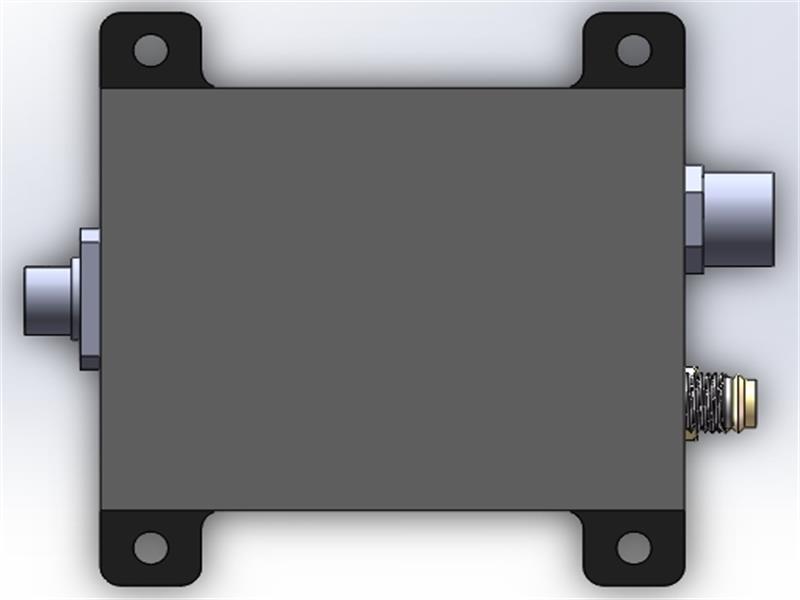

Figura 2-1 Diagrama de apariencia del módulo detector

Entre ellos, la interfaz izquierda es la interfaz de entrada óptica (FC), la superior derecha es la interfaz de entrada de energía (M8) y la inferior derecha es la interfaz de salida de señal (SMA).

El cable de alimentación personalizado se muestra en la siguiente figura:

Figura 2-2 Cable de alimentación correspondiente

El extremo izquierdo de la imagen corresponde a la conexión con el módulo detector, que lleva una etiqueta que indica el método de conexión de los tres cables de alimentación de la derecha. El cable es de PVC, con una corriente máxima de 3 A y un diámetro de 24 AWG. Su definición de pines coincide plenamente con la de los cables de alimentación de los módulos detectores de Thorlabs y Newport, y se pueden usar indistintamente.

Instrucciones eléctricas

1. Productos con doble fuente de alimentación: ±12 V (marrón-rojo: +12 V, cable negro: GND, cable azul: -12 V). Para productos con un ancho de banda de 300 MHz o inferior, la tensión mínima de alimentación puede ser de ±8 V y la máxima no debe superar los ±15 V (si existe alguna discrepancia entre la etiqueta del detector y estas instrucciones, prevalecerán estas últimas). Para productos con un ancho de banda superior a 1 GHz, la tensión de alimentación no debe superar los ±12 V. Además, puede adquirir el módulo de fuente de alimentación conmutada Honghai JMD10-D12 como módulo de prueba. Este módulo garantiza el rendimiento del detector en interiores; para uso en exteriores, evalúelo usted mismo. La corriente del módulo detector en funcionamiento normal es inferior a 100 mA. Los usuarios de laboratorio pueden probar nuestra fuente de alimentación lineal.

Productos con una sola fuente de alimentación: 5 V-12 V (marrón-rojo: +12 V, cable negro: GND, cable azul: flotante). La corriente del módulo detector durante el funcionamiento normal es inferior a 100 mA.

2. Interfaz de salida: SMA (conector hembra);

3. Impedancia de salida: 50 ohmios;

4. Voltaje máximo de salida:

Productos por debajo de 500 MHz: ±3,6 V (@High Z), ±1,8 V (@50 ohmios);

Productos con 1 GHz (inclusive) y superior: ±1 V (@50 ohm).

5. Rango de respuesta espectral: 900 nm-1700 nm;

6. Capacidad de respuesta del detector: >0,95 A/W a 1550 nm;

7. La amplitud de entrada óptica no debe exceder la potencia óptica de saturación (Potencia de saturación).

Parámetros de rendimiento

Instrucciones de prueba de rendimiento:

1. Debido a las diferentes condiciones del conector FC de la fuente de luz de prueba, la pérdida de inserción de cada detector es inconsistente y los resultados de la prueba de la respuesta del detector serán ligeramente diferentes;

2. La ganancia de transimpedancia del detector se calcula cuando la carga de salida es de alta impedancia. Si la carga de salida es de 50 Ω, la ganancia se reducirá a la mitad del valor nominal.

3. Los resultados de la medición del ruido del detector y del tiempo de subida se obtienen en las siguientes condiciones:

a: La impedancia de entrada del osciloscopio es 50 Ω;

b: El ancho de banda del osciloscopio es el ancho de banda completo (≥1 GHz);

c: La división de tiempo del osciloscopio está configurada en 100 ns/div (Nota: el ruido variará en gran medida con diferentes divisiones de tiempo);

4. Temperatura de la sala de prueba: 23℃±5℃;

5. Humedad relativa de prueba: 35% ± 15%;

6. Voltaje de prueba de trabajo: ±12 V;

Parámetros de prueba típicos del detector unitario (PDA1055H)

Figura 3-1 Resumen del rendimiento eléctrico

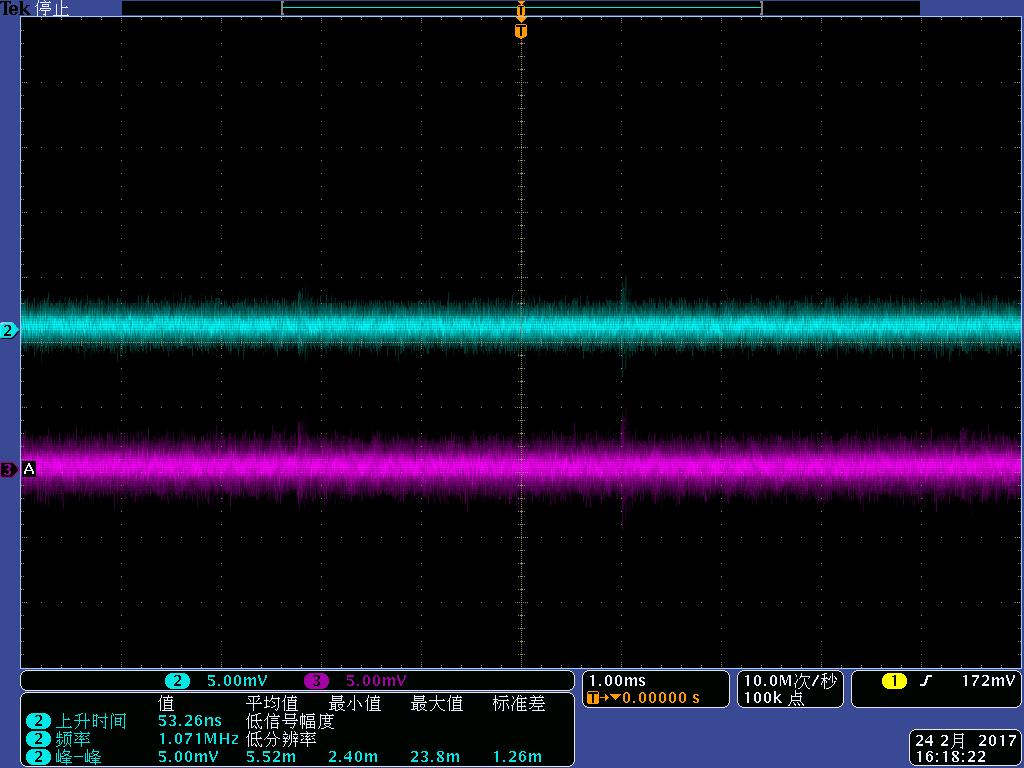

Figura 3-2 Nivel de ruido en el dominio del tiempo (las líneas azul y roja son el ruido de los dos canales respectivamente)

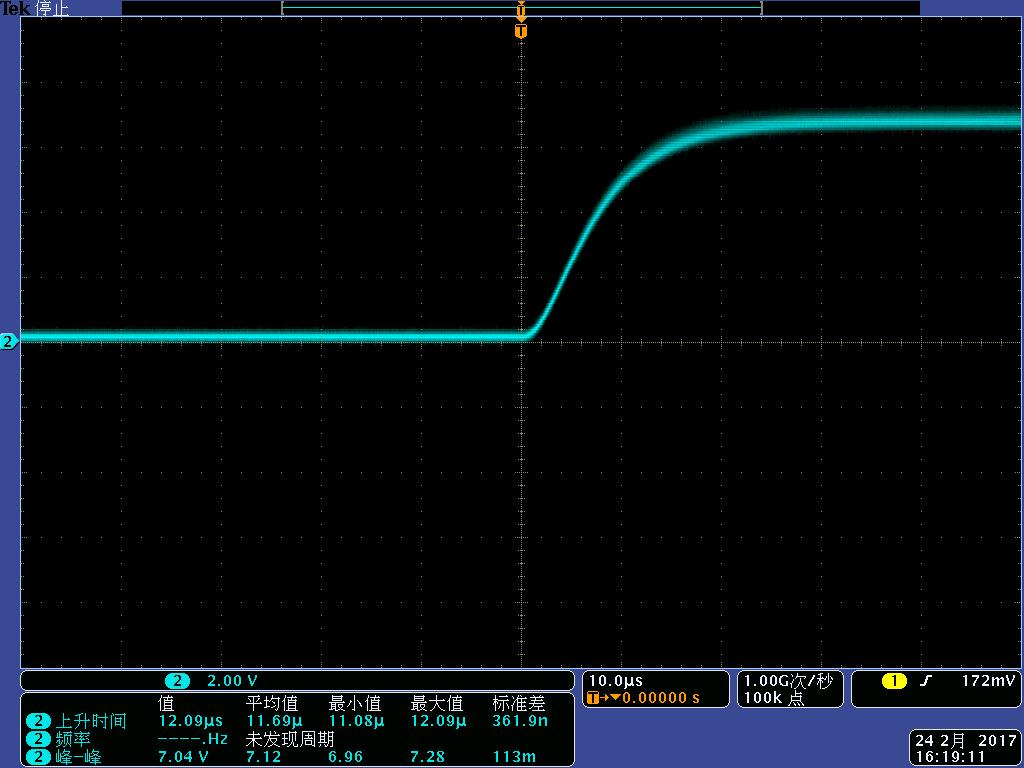

Figura 3-3 Respuesta del pulso óptico de entrada

Dimensiones mecánicas

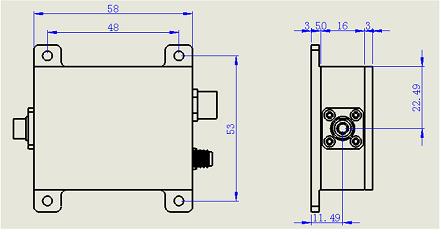

Figura 4-1 Diagrama de dimensiones mecánicas del módulo detector de unidad

Unidad: mm
