El MUX/ DEMUX DWDM de banda C de 6CH 12(ondas) + banda O de 4CH 8(ondas) se utiliza en pares, diseñado por FIBERWDM.
En el lado A, las ondas de la banda C son: RX C21 a C26(1560.61nm~1556.55nm), TX C27 a C32(1555.75nm~1551.72nm), las ondas de la banda O son RX:1295.56/1296.68/1297.80/1298.93nm, TX:1300.05/1301.18/1302.31/1303.45nm;
Y en el lado B, las ondas son: RX C27 a C32(1555.75nm~1551.72nm), TX C21 a C26(1560.61nm~1556.55nm), las ondas de la banda O son RX:1300.05/1301.18/1302.31/1303.45nm, TX:1295.56/1296.68/1297.80/1298.93nm;
MUX/DEMUX DWDM de fibra única 6CH 12 ondas banda C + 4CH 8 ondas banda O,
LC/UPC, rack 1U
El MUX/DEMUX DWDM de 6CH 12 (ondas) banda C + 4CH 8 (ondas) banda O se utiliza en pares, diseñado por FIBERWDM.
En el lado A, las ondas de banda C son: RX C21 a C26 (1560.61nm~1556.55nm), TX C27 a C32 (1555.75nm~1551.72nm), las ondas de banda O son RX:1295.56/1296.68/1297.80/1298.93nm, TX:1300.05/1301.18/1302.31/1303.45nm;
Y en el lado B, las ondas son: RX C27 a C32 (1555.75nm~1551.72nm), TX C21 a C26 (1560.61nm~1556.55nm), las ondas de banda O son RX:1300.05/1301.18/1302.31/1303.45nm, TX:1295.56/1296.68/1297.80/1298.93nm;
Panel del producto

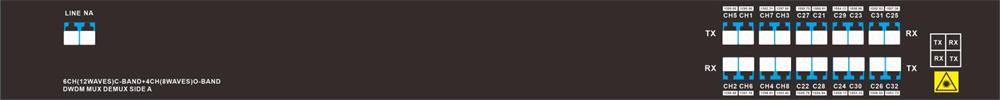

MUX/DEMUX DWDM de 6CH 12 ondas banda C + 4CH 8 ondas banda OLado A de fibra única
MUX/DEMUX DWDM de 6CH 12 ondas banda C + 4CH 8 ondas banda O lado B de fibra única

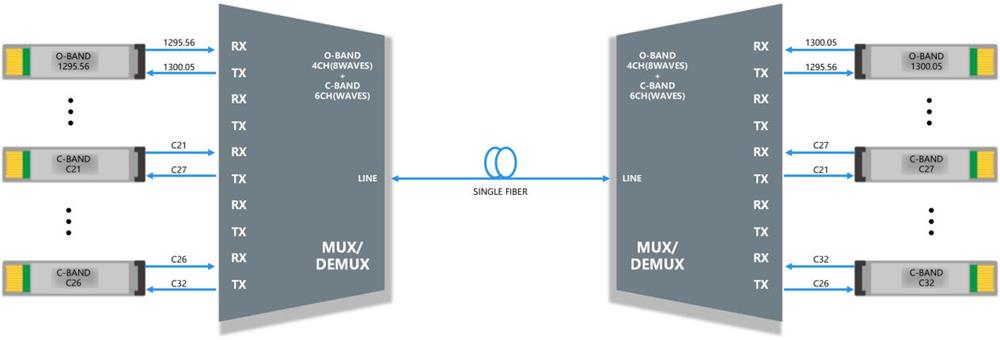

Enlace de línea
Transmisión por fibra única mediante MUX DEMUX DWDM de 6CH (12 ondas) banda C + 4CH (8 ondas) banda O
MUX DEMUX DWDM de 6CH (12 ondas) banda C + 4CH (8 ondas) banda O, admite negocios con diferencia de 10 canales en una fibra óptica para transmisión punto a punto.
Funciona en radiodifusión y TV, IDC, finanzas, gobierno, nube, datos masivos y otras industrias.
Especificación del producto
| Longitud de onda de trabajo |
BANDA C: C21~C26, C27~C32 BANDA O: 1295.56/1296.68/1297.80/1298.93nm/1300.05/1301.18/1302.31/1303.45nm |
Espaciado de canales |
BANDA C: 100GHz (0.8nm) BANDA O: 200GHz (1.12nm) |
| Banda de paso del canal | ±0.11nm | Tecnología | TFF (filtro de película delgada) |
| Pérdida de inserción |
≤ 4.5dB@BANDA C ≤ 3.0dB@BANDA C |
Sensibilidad a la temperatura de la pérdida de inserción | ≤ 0.5dB |
| Pérdida de retorno | ≥ 45dB | Directividad | ≥ 45dB |
|
Dispersión por modo de polarización |
≤ 0.2ps | Pérdida dependiente de la polarización | ≤ 0.3dB |
| Aislamiento de canales | Adyacente ≥25dB No adyacente ≥ 35dB |
Temperatura |
Funcionamiento: -40 a 85°C Almacenamiento: -40 a 85°C |

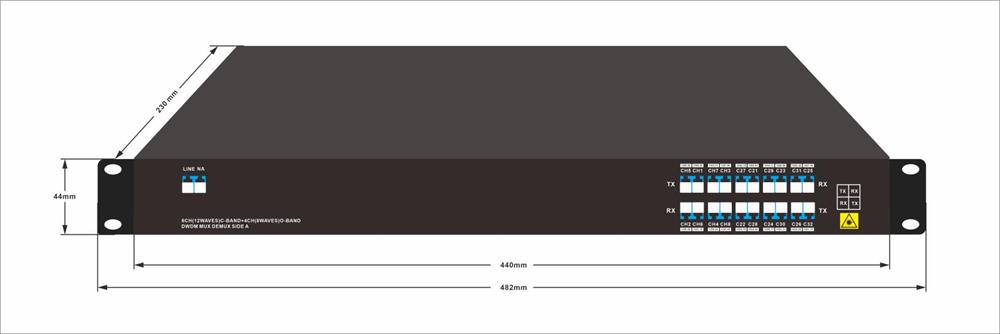

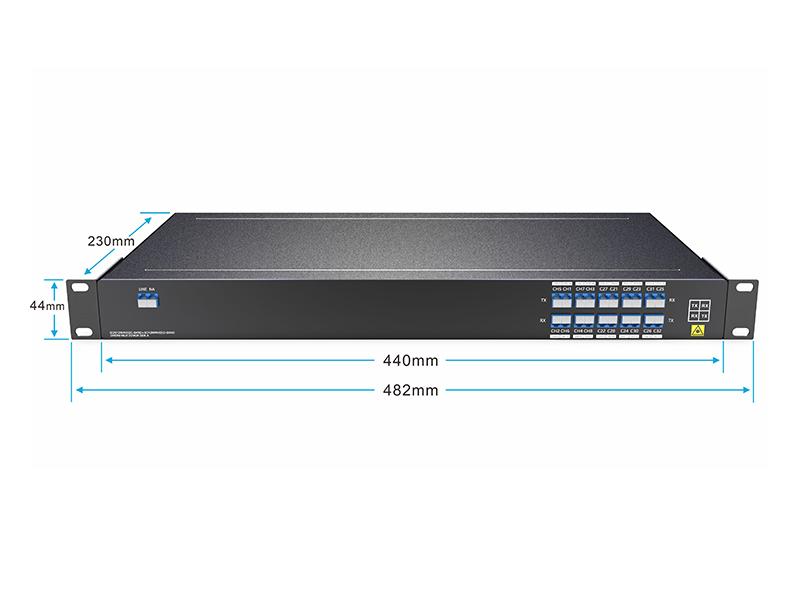

| Peso neto | 3.5KG | Dimensiones (AlxAnxProf) | 44*440*230mm |
Nota: Especificado con conectores.
Información del paquete
Rack de 19 pulgadas 1U
Información de pedido
| N.º de producto | Descripción del producto |
|
DMD20-1U01-C2132 +O-BAND A |
MUX/DEMUX DWDM BANDA C 6CH(12 ondas) RX C21-C26/ TX C27-C32, BANDA O 4CH(8 ondas) RX1295.56/1296.68/1297.80/1298.93nm, TX1300.05/1301.18/1302.31/1303.45nm, LC/UPC, fibra única, chasis 1U, lado A |
|
DMD20-1U01-C2132 +O-BAND B |
MUX/DEMUX DWDM BANDA C 6CH(12 ondas) RX C27-C32/ TX C21-C26, BANDA O 4CH(8 ondas) RX1300.05/1301.18/1302.31/1303.45nm, TX1295.56/1296.68/1297.80/1298.93nm, LC/UPC, fibra única, chasis 1U, lado B |
Nota: Admitimos diseños personalizados, contáctenos por correo electrónico.
