El multiplexor/demultiplexor DWDM de banda O de 8 canales (16 longitudes de onda) de fibra única, diseñado por FIBERWDM, es un dispositivo DWDM totalmente pasivo y admite una baja pérdida de inserción (puertos de longitud de onda < 4,8 dB). Las longitudes de onda son 1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45/1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm y admite la transmisión de 8 canales en una sola fibra.

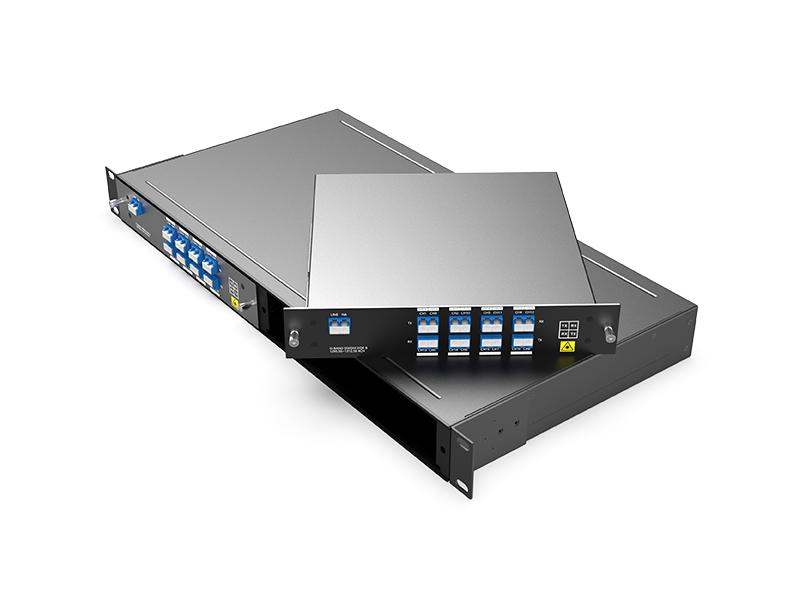

Multiplexor/demultiplexor DWDM de fibra única de 8 canales (16 ondas) en banda O, LC/UPC, caja LGX,

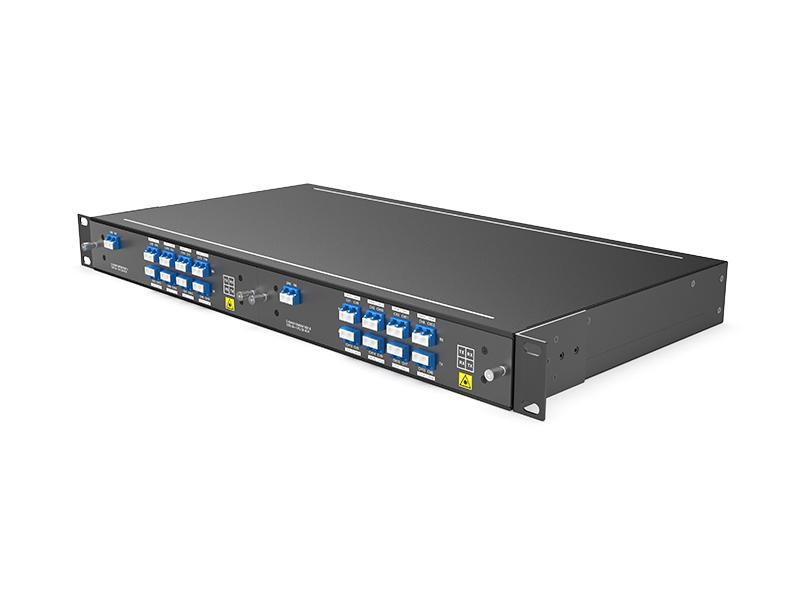

y 2 ranuras para rack de 1U

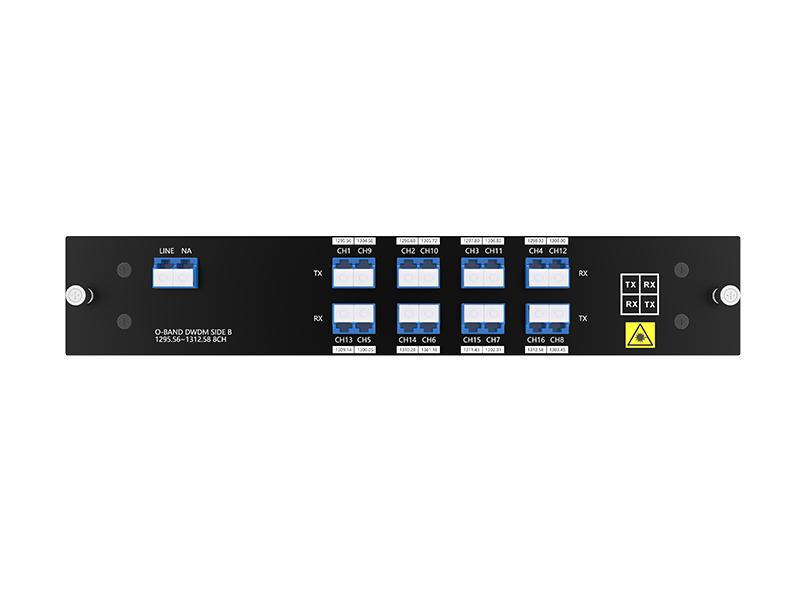

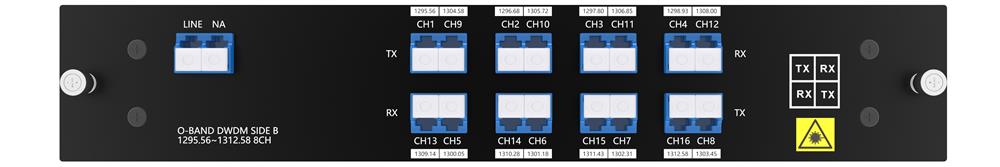

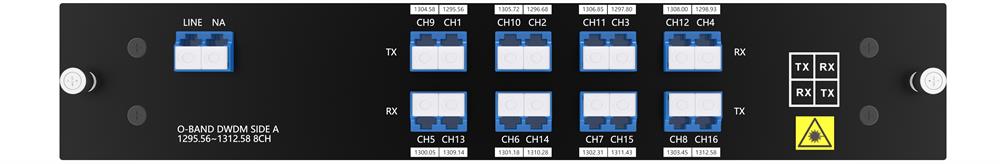

Panel de producto
Receptor de fibra única DWDM de banda O de 8 canales (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm)
TX (1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58 nm) Lado A
Receptor de fibra única DWDM de banda O de 8 canales (1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm)
TX (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm) Lado B

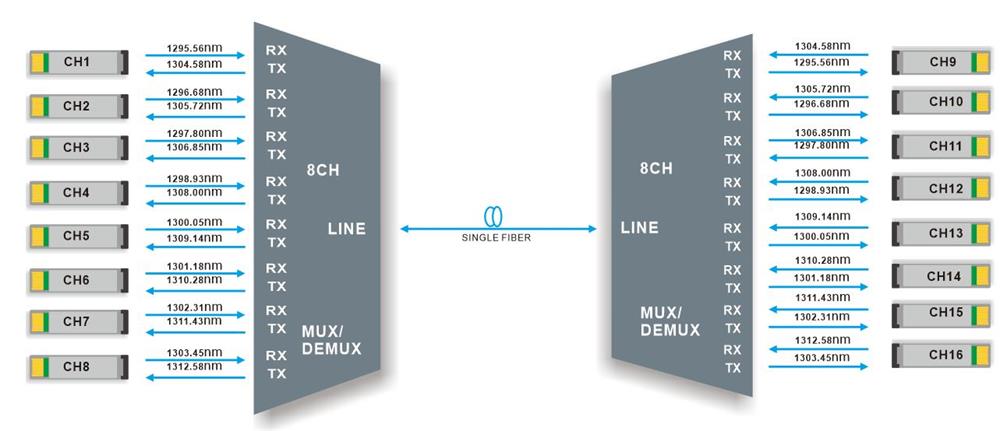

Enlace de línea
Multiplexor/demultiplexor DWDM de 8 canales en banda O para transmisión por fibra única
Multiplexor/demultiplexor DWDM de banda O de 8 canales, admite la transmisión de datos de 8 canales en una sola fibra óptica para transmisión punto a punto.
Funciona en los sectores de radiodifusión y televisión, centros de datos, finanzas, gobierno, computación en la nube, datos masivos y otras industrias.
Especificación del producto
| Longitud de onda de trabajo | 1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45/1304,58/1305,72/ 1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm | Longitud de onda de funcionamiento | 1260~1360 nm |
| Banda de paso del canal | ±0,11 nm | Tecnología | Filtro de película delgada (TFF) |
| Pérdida de inserción | ≤ 4,8 dB | Pérdida de inserción Sensibilidad a la temperatura | ≤ 0,5 dB |
| Pérdida de retorno | ≥ 45 dB | Directividad | ≥ 45 dB |
|
Dispersión del modo de polarización |
≤ 0,2 ps | Pérdida dependiente de la polarización | ≤ 0,2 dB |
| Aislamiento de canales |
Adyacente ≥25 dB
No adyacentes ≥ 35 dB |
Temperatura |
Temperatura de funcionamiento: -40 a 85 °C Almacenamiento: -40 a 85 °C |
| Peso neto |
Caja LGX: 0,5 kg Rack de 2 ranuras y 1U: 1,5 kg |
Dimensiones (alto x ancho x profundidad) |

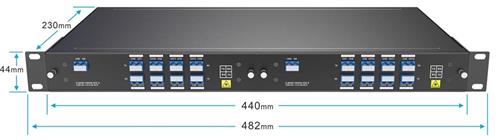

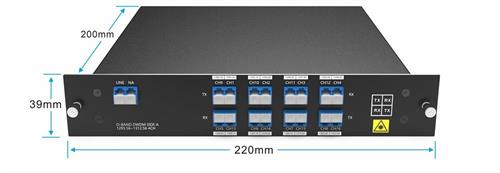

Caja LGX: 220*200*39 mm Rack 1U: 44*440*230 mm |
Nota: Se especifica con conectores.
Información del paquete

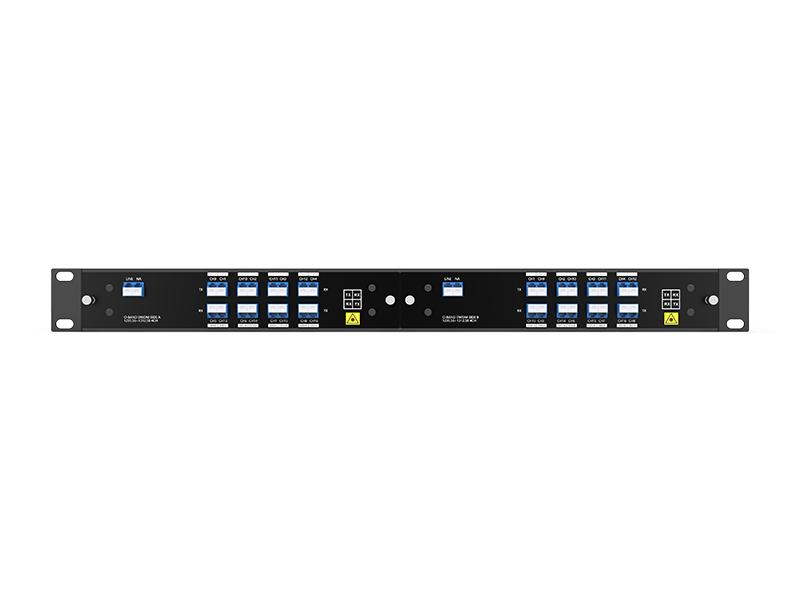

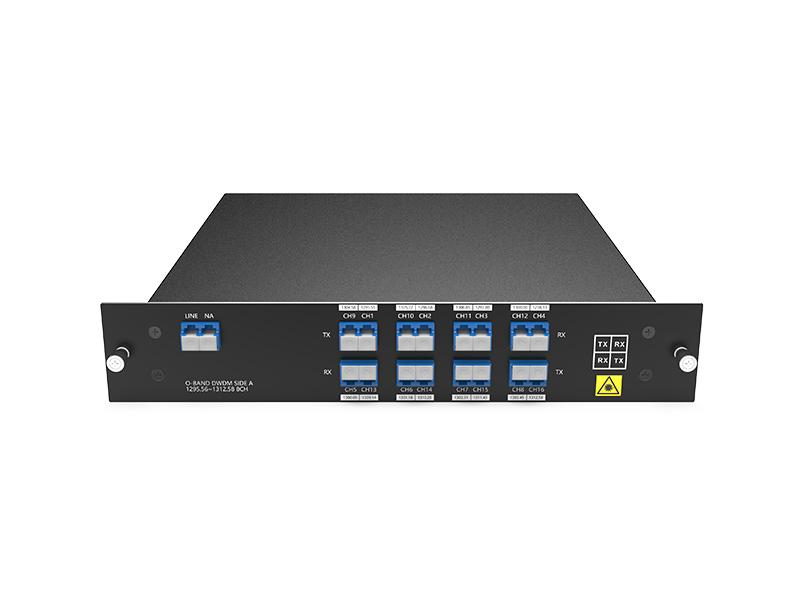

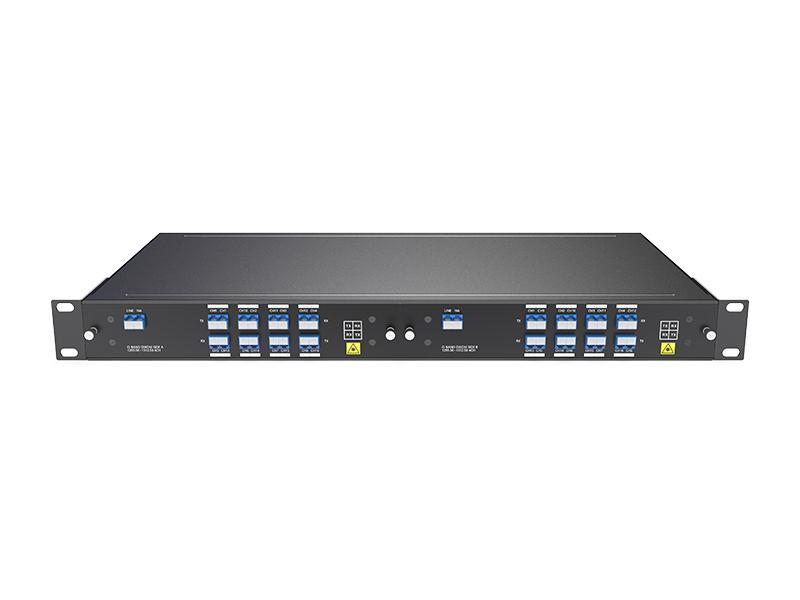

LGX BOX Conector en rack de 2 ranuras y 1U Rack de 2 ranuras y 1U para LGX BOX
Información del pedido
| Número de producto | Descripción del Producto |
| OMD16-LGX01-1310A |
MUX/DEMUX DWDM de banda O, 8 canales, 16 longitudes de onda, RX (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm) TX (1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58 nm), fibra única, LC/UPC, caja LGX, lado A |
| ODD16-LGX01-1310B |
MUX/DEMUX DWDM de banda O, 8 canales, 16 longitudes de onda, RX (1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm) TX (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm), fibra única, LC/UPC, caja LGX, lado B |
| 1U02-2LGX | Rack de 1U de 19 pulgadas con 2 ranuras para caja Plug-in LGX, 440*230*44 mm |
Nota: Ofrecemos diseños personalizados; por favor, contáctenos por correo electrónico.
