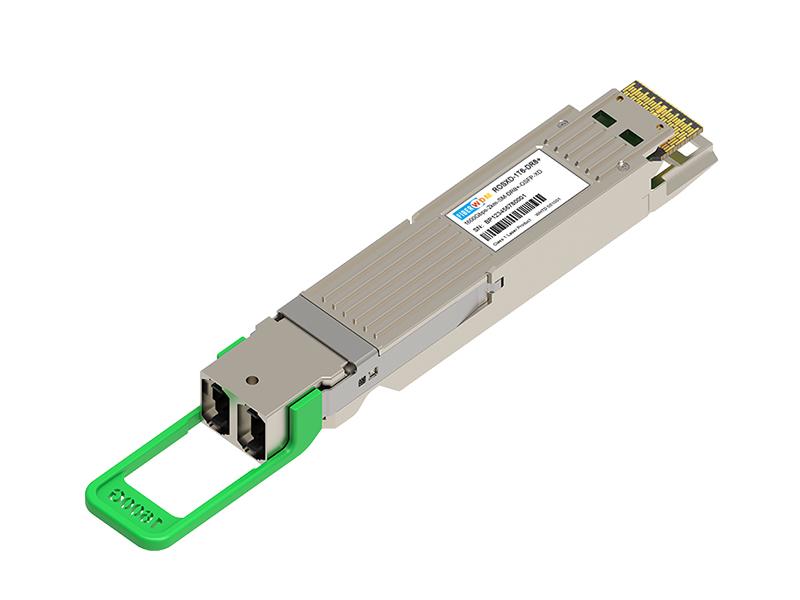

1.6T OSFP-XD DR8+

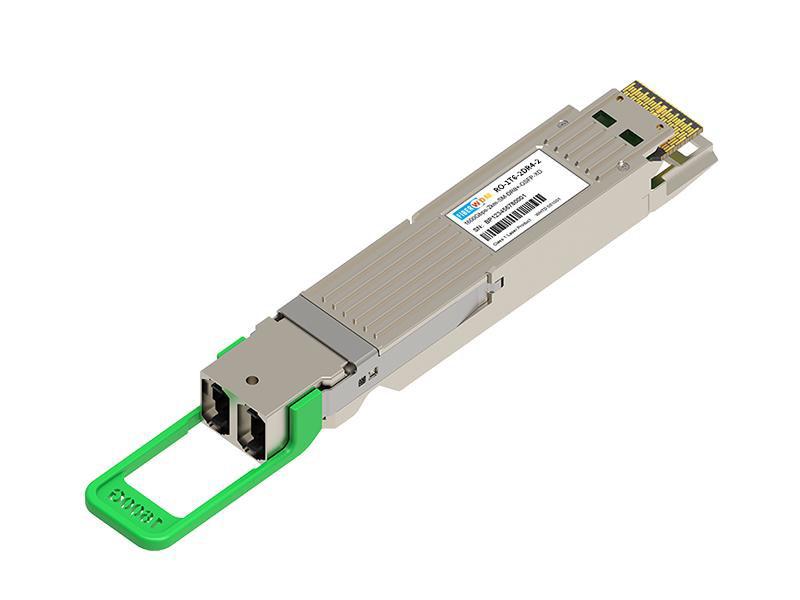

El RO-1T6-2xFR4 está diseñado para transmitir y recibir datos en enlaces ópticos serie a una velocidad de hasta 212,5 Gb/s (por canal) mediante modulación PAM4 sobre fibra monomodo. Se trata de un módulo transceptor compacto y conectable en caliente que integra un láser EML de alto rendimiento. Cumple con las especificaciones Ethernet de 1600G y el estándar OSFP-XD MSA.

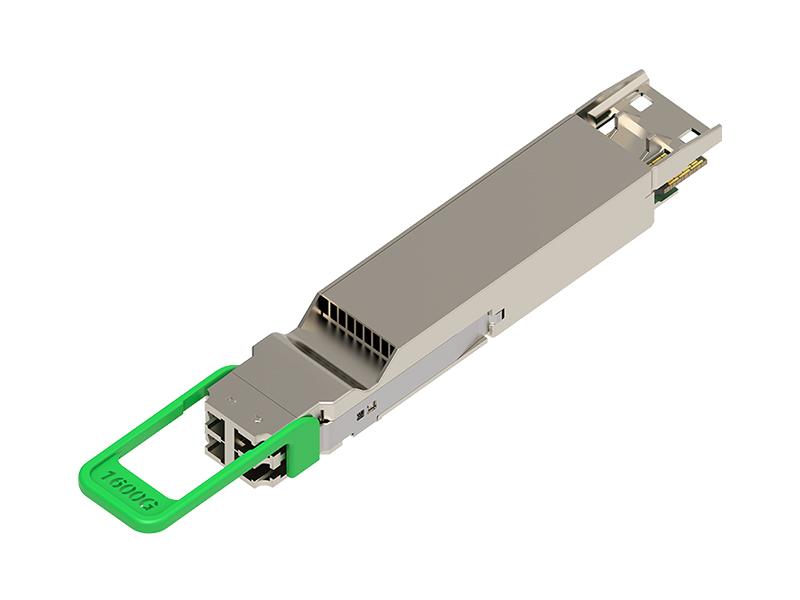

El transceptor 1600G OSFP1600 2xDR4 está diseñado para transmitir y recibir datos en enlaces ópticos serie con una velocidad de hasta 212,5 Gbps (por canal) mediante modulación PAM4 sobre fibra monomodo. Se trata de un módulo transceptor compacto y conectable en caliente que integra un modulador Sipho de alto rendimiento. Cumple con las especificaciones Ethernet de 1600G y el estándar OSFP MSA.

Características del producto Red flexible con un tamaño compacto y gran escalabilidad. Admite tarjetas de servicio CWDM/DWDM/EDFA/OLPS/OTAP intercambiables en caliente. Admite acceso a diversos servicios como SDH, SONET, Ethernet, SAN, OTN y vídeo. Admite velocidades máximas de un solo canal de 100G, 200G, 400G. Admite varias configuraciones de red, incluidas topologías punto a punto, punto a multipunto y de anillo, con opciones de transmisión bidireccional de fibra única o fibra doble. Admite interoperabilidad con dispositivos cliente de diferentes proveedores, incluidos puertos monomodo (1310 nm/1550 nm), multimodo (850 nm/1310 nm) y Ethernet (RJ45), lo que permite la funcionalidad de multiplexación óptica de adición y eliminación (OADM) y la conversión de longitud de onda en nodos intermedios. Admite una plataforma de gestión de red unificada basada en SNMP con opciones de gestión que incluyen CLI (telnet y consola), interfaz web y NetView (interfaz gráfica). Admite respaldo de energía redundante intercambiable en caliente 1+1 con opciones para fuentes de energía de CA y CC.

Características: Admite múltiples protocolos de 9,95 Gb/s a 11,3 Gb/s Conector de 30 pines conectable en caliente Compatible con XFP MSA Distancia de transmisión de 40 km sobre fibra monomodo Transmisor láser EML refrigerado. Conector LC dúplex Interfaz de 2 hilos para monitor de gestión y diagnóstico. Interfaz eléctrica XFI con acoplamiento AC Tensiones de alimentación: +3,3 V, +5 V Rango de temperatura 0°C a 70°C Disipación de energía: <3W Pieza compatible con RoHS Aplicaciones: Ethernet 10GBASE-ER/EW SONET OC-192 IR-2/SONET OC-192 IR-3/SDH STM S-64.2b/SDH STM S-64.3b 40km 10G FC Otros enlaces ópticos Tipos de transceptores:

CARACTERÍSTICAS Velocidad de transmisión de datos de hasta 56 Gbps por canal Habilitar transmisión de 100 Gb/s Longitud máxima de enlace de hasta 3 m Funciones de EEPROM incorporadas Temperatura de funcionamiento de la carcasa 0 °C a 70 °C Cumple con RoHS2.0

El convertidor 10G permite la conexión entre equipos de fibra óptica de 10 Gbps y funciona como conversor de medios de fibra o repetidor de fibra para transmisiones de larga distancia. Compatible con OEO para redes troncales (SAN, LAN, MAN). Compatible con SDH/SONET STM-64/OC-192, canal de fibra 10G, Ethernet 10G, etc. Se puede utilizar en salas de telecomunicaciones, laboratorios de I+D, centros de datos, etc. Conversión de longitud de onda óptica de 1310 nm/1550 nm/CWDM/DWDM.

Filtro CWDM de un solo canal de 3 puertos, ondas de 1270nm~1610nm. Pérdida de inserción baja Alto aislamiento de canal Baja pérdida dependiente de polarización Fiabilidad y estabilidad excepcionales

Súper banda C 60 canales+MON 100 GHz DWDM MUX/DEMUX 1U LC/UPC Este DWDM Mux Demux de 60 canales tiene un espaciado de canales de 100 GHz y realiza multiplexación o demultiplexación de 60 canales en las longitudes de onda de la UIT en la banda Súper C, ampliando enormemente el espectro de trabajo efectivo en comparación con la banda C tradicional y la banda C extendida. Ofrece una combinación de baja pérdida de inserción óptica y alto aislamiento de canal junto con confiabilidad a largo plazo. Información del Producto 60 canales Super C-band 100GHz con puerto de monitor, LC/UPC, fibra dual DWDM Mux Demux, montaje en rack 1U Configuración Aplicación del producto Especificaciones ópticas Parámetro _ Especificación Unidades Notas mín. Tipo máx. Espaciado de canales 100 Ghz Tecnología AAWG (parte superior plana) Números de canal 60 Canales Frecuencias de canal Cuadrícula de la UIT THz Rango de frecuencia de canal disponible Extraño 190,75 196.650 THz 1524,50-1571,65 nm Incluso 190,7 196.600 THz 1524.89-1572.06 Banda de paso del canal -12,5 +12.5 Ghz -0,10 +0.10 Nuevo Méjico Precisión de longitud de onda central -0,05 +0.05 Nuevo Méjico Pérdida de inserción@com 6 6.7 dB @Longitud de onda central Pérdida de inserción@mon 22 dB 1% Ondulación de banda de paso 1.0 1.5 Nuevo Méjico Ancho de banda completo Ancho de banda @1.0dB 0,22 Nuevo Méjico Ancho de banda @3.0dB 0,42 Nuevo Méjico Ancho de banda @20dB 1.20 Nuevo Méjico Uniformidad de pérdida de inserción en la UIT 1.20 dB Pérdida dependiente de la polarización 0,5 dB Aislamiento de canales adyacentes 25 dB Aislamiento de canales no adyacentes 30 dB Charla cruzada total 24 24 dB directividad 40 dB Pérdida de retorno con conectores 40 45 dB Dispersión cromática -20 +20 ps/nm PDL 0,5 dB PMD 1.0 PD Manejo de potencia óptica del puerto común 24 dBm Peso neto 3.5 kgs Dimensiones (Al x An x Pr) 44x481,8x230mm milímetros Condiciones de operación Parámetro _ mín. máx. Unidades Temperatura -5 sesenta y cinco ℃ Humedad Sin condensación 0 90 % RH Condiciones de almacenaje Parámetro mín. máx. Unidades Temperatura -40 85 ℃ Humedad Sin condensación 0 90 % RH
