El transceptor 1600G OSFP1600 2xDR4 está diseñado para transmitir y recibir datos en enlaces ópticos serie con una velocidad de hasta 212,5 Gbps (por canal) mediante modulación PAM4 sobre fibra monomodo. Se trata de un módulo transceptor compacto y conectable en caliente que integra un modulador Sipho de alto rendimiento. Cumple con las especificaciones Ethernet de 1600G y el estándar OSFP MSA.

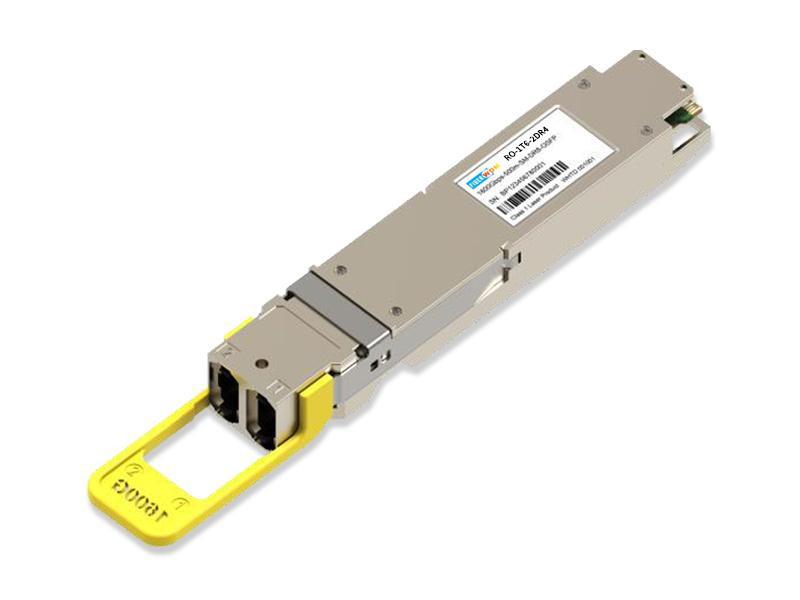

Transceptor óptico 1600G OSFP1600 2xDR4 500M 1.6T
RO-1T6-2DR4
El transceptor 1600G OSFP1600 2xDR4 está diseñado para transmitir y recibir datos en enlaces ópticos serie con una velocidad de hasta 212,5 Gbps (por canal) mediante modulación PAM4 sobre fibra monomodo. Se trata de un módulo transceptor compacto y conectable en caliente que integra un modulador Sipho de alto rendimiento. Cumple con las especificaciones Ethernet de 1600G y el estándar OSFP MSA.
Características
|
Aplicaciones
|
Estándares
|
Presupuesto
(Probado bajo las condiciones de funcionamiento recomendadas, salvo que se indique lo contrario)
|
Parámetro |
Min |
Tipo |
Máximo |
Unidad |
Notas |
|
Características de transmisión |
|||||
|
Tasa de señalización |
106,25 -50 ppm |
106,25 |
106,25 +50 ppm |
GBd |
|
|
Formato de modulación |
PAM4 |
||||
|
Longitud de onda |
1304.5 |
1311 |
1317.5 |
Nuevo Méjico |
|
|
Relación de supresión de modo lateral (SMSR) |
30 |
dB | |||
|
Potencia de lanzamiento promedio |
-3.3 a |
4 |
dBm |
||
|
Amplitud de modulación óptica externa (OMA) exterior ) |
4.2 |
dBm |
|||
|
Amplitud de modulación óptica externa (OMA) exterior ) |
|||||
|
para TDECQ < 0,9 dB |
-0.3 |
dBm |
|||
|
para 0,9 dB ≤max(TECQ,TDECQ) ≤ 3,4 dB |
-1.2 + max(TECQ,TDECQ) |
dBm |
|||
|
Cierre del ojo del transmisor y de la dispersión para PAM4(TDECQ) |
3.4 | dB | |||
|
Tasa de extinción |
3.5 |
dB |
|||
|
Tiempo de transición del transmisor |
8 |
PD |
|||
|
Potencia de lanzamiento promedio del transmisor APAGADO |
-15 |
dBm |
|||
|
RIN 21.4 OMA |
-139 |
dB/Hz |
|||
|
Tolerancia a la pérdida de retorno óptico |
21.4 |
dB |
|||
|
Reflectancia del transmisor |
-26 |
dB |
|||
|
Características de recepción |
|||||
|
Tasa de señalización |
106,25 -50 ppm |
106,25 |
106,25 +50 ppmmc |
GBd |
|
|
Formato de modulación |
PAM4 |
|
|||
|
Longitud de onda |
1304.5 |
1311 |
1317.5 |
Nuevo Méjico |
|
|
Umbral de daño |
5 |
dBm |
|||
|
potencia de recepción promedio |
-5.8 d |
4 |
dBm |
||
|
Recibir energía (OMA) exterior ) |
4.2 |
dBm |
|||
|
Reflectancia del receptor |
-26 |
dB |
|||
|
Parámetro |
Min |
Tipo |
Máximo |
Unidad |
|
Sensibilidad del receptor (OMA) exterior ) para TECQ < 0,9 dB |
-3.4 |
dBm |
||
|
para 0,9 dB ≤ TECQ ≤ SECQ |
-4.3+TECQ |
dBm |
||
|
Sensibilidad del receptor estresado (OMA) exterior ) |
-0.9 |
dBm |
||
|
Condiciones de la prueba de sensibilidad del receptor sometido a estrés: |
||||
|
Cierre palpebral forzado para PAM4 (SECQ) |
3.4 |
dB |
||
|
OMA exterior de cada carril agresor |
2.9 |
dBm |
||
Información para realizar pedidos
|
Número de pieza |
Presupuesto |
Solicitud |
||||||||
|
Paquete |
Tasa de datos |
Modulador |
Óptico Fuerza |
Detector |
Sensibilidad |
Temperatura |
Alcanzar |
Otros |
||
|
RO-1T6-2DR4 |
OSFP 1600 |
1600 g |
Jacobo |
-3,3~4 dBm |
PD |
<-3,4 dBm @2.4E-4 |
15~70℃ |
500 metros |
RoHS |
Ethernet |
Calificaciones máximas absolutas
|
Parámetro |
Símbolo |
Unidad |
Min |
Máximo |
|
Temperatura de almacenamiento |
Ts |
℃ | -20 | +85 |
|
Humedad relativa |
RH |
% | 5 | 85 |
|
Voltaje de la fuente de alimentación |
Vcc |
V | -0.3 | +3,6 |
Condiciones de funcionamiento recomendadas
|
Parámetro |
Símbolo |
Unidad |
Min |
Tipo |
Máximo |
|
Temperatura de funcionamiento de la carcasa |
Tc |
℃ | 15 | 70 | |
|
Voltaje de la fuente de alimentación |
Vcc |
V |
3.135 |
3.3 | 3.465 |
|
Consumo de energía |
Ordenador personal |
W | 30 |
Interfaz óptica
Figura 1. Secuencia de carriles ópticos
Nota: La interfaz óptica es 8°APC Dual MPO-12. La secuencia de carriles es la que se muestra en la Figura 1.

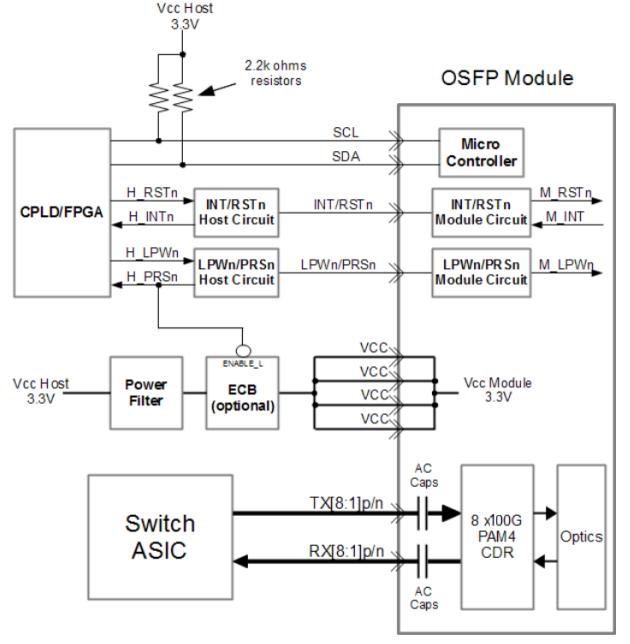

Diagrama de principios
Figura 2. Diagrama de principios del módulo
Definición de puertos eléctricos
|
Parámetro |
Min |
Tipo |
Máximo |
Unidad |
Notas |
|
Tensión de alimentación |
3.135 |
3.465 |
V |
||
|
Tasa de señalización, cada carril |
106,25 -50 ppm |
106,25 |
106,25 +50 ppm |
GBd |
|
|
Características de entrada del módulo |
|||||
|
Tolerancia de voltaje de entrada diferencial pico a pico |
1200 |
mV |
TP1a |
||
|
Tolerancia de voltaje de modo común de CA pico a pico (min) VCMLF de baja frecuencia Banda completa, VCMFB |
32 80 |
mV |
TP1a |
||
|
Desajuste de terminación diferencial |
10 | % |
TP1 |
||
|
Tolerancia de entrada sometida a estrés por el módulo |
Consulte IEEE P802.3dj™/D1.1 176E.6.12 y 176E.6.13 |
TP1a |
|||
|
Tolerancia de voltaje de un solo extremo |
-0,4 |
3.3 | V |
TP1a |
|
|
Tolerancia de voltaje de modo común de CC |
-0,35 | 2,85 | V |
TP1 |
|
|
Características de salida del módulo |
|||||
|
Tensión pico a pico (máx.) en modo común de CA VCMLF de baja frecuencia Banda completa, VCMFB |
30 60 |
mV |
TP4 |
||
|
Voltaje de salida diferencial pico a pico (máx.) |
1200 |
TP4 |
|||
|
Salida habilitada |
30 |
mV |
TP4 |
||
|
Salida deshabilitada |
1.9 |
mV |
TP4 |
||
|
voltaje de modo común de CC |
V |
TP4 |
|||
|
pérdida de retorno efectiva |
Por determinar |
dB |
TP4 |
||
|
Pérdida de retorno de modo común a modo común |
Ecuación (179–9) |
dB |
TP4 |
||
|
Pérdida de retorno de modo común a modo diferencial |
Ecuación (179–9) |
dB |
TP4 |
||
|
Voltaje de estado estacionario del transmisor |
0,4 | V |
TP4 |
||
|
Voltaje de estado estacionario del transmisor |
0,6 | V |
TP4 |
||
|
Relación de pico de pulso de ajuste lineal |
Por determinar |
TP4 |
|||
|
relación de desajuste de separación de niveles |
0,95 |
TP4 |
|||
|
forma de onda de salida del transmisor |
|
||||
|
Parámetro |
Min |
Tipo |
Máximo |
Unidad |
Notas |
|
Valor absoluto del tamaño del paso para todos los grifos |
0,005 |
||||
|
Valor absoluto del tamaño del paso para todos los grifos |
0,025 |
||||
|
valor en el estado mínimo para c(–3) |
-0,06 | ||||
|
valor en el estado máximo para c(–2) |
0,12 | ||||
|
valor en el estado mínimo para c(–1) |
-0,34 |
||||
|
valor en el estado mínimo para c(0) |
0,5 | ||||
|
valor en el estado mínimo para c(1) |
-0.2 | ||||
|
Relación señal/ruido/distorsión |
33,5 |
dB |
TP4 |
||
|
Relación señal-interferencia residual entre símbolos |
28 |
dB |
TP4 |
||
|
Fluctuación de salida (J) RMS03 ) |
0,023 |
Interfaz de usuario |
|
||
|
Fluctuación de salida (EOJ) 03 ) |
0,025 |
Interfaz de usuario |
|
||
|
Fluctuación de salida (J4U) 03 ) |
0,118 |
Interfaz de usuario |
|
||
|
Comunicación IIC |
|||||
|
Frecuencia del reloj IIC |
100 | 1000 |
kHz |
|
|
|
Estiramiento del reloj |
500 |
a nosotros |
|
||
|
Datos en tiempo de espera |
0 |
a nosotros |
|
||
|
Datos en el tiempo de configuración |
0.1 |
a nosotros |
|
||

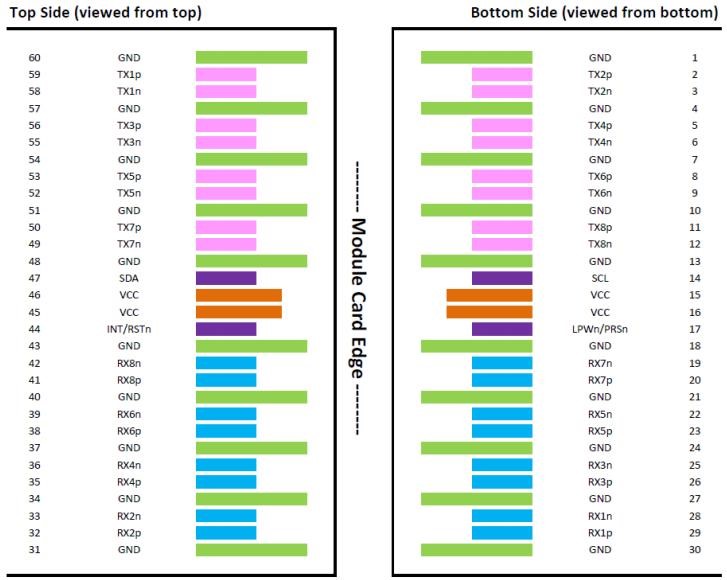

Descripciones de pines
Figura 3. Detalles de la distribución de pines eléctricos
|
Nombre |
Dirección |
Descripción |
|
TX[8:1]p |
aporte |
Transmitir pares diferenciales del host al módulo. |
|
TX[8:1]n |
aporte |
|
|
RX[8:1]p |
producción |
Recibir pares diferenciales del módulo al host. |
|
RX[8:1]n |
producción |
|
|
SCL |
bidir |
Señal de reloj serie de 2 hilos. Requiere una resistencia pull-up a 3,3 V en el host. |
|
Adventista del Séptimo Día |
bidir |
Señal de datos serie de 2 hilos. Requiere una resistencia pull-up a 3,3 V en el host. |
|
LPWn/PRSn |
bidir |
Señal multinivel para control de baja potencia desde el host al módulo e indicación de presencia del módulo desde el módulo al host. |
|
INT/RSTn |
bidir |
Señal multinivel para solicitud de interrupción del módulo al host y control de reinicio del host al módulo. |
|
VCC |
fuerza |
Alimentación de 3,3 V para el módulo. |
|
GND |
suelo |
Conexión a tierra del módulo. Ruta de retorno de la lógica y la alimentación. |

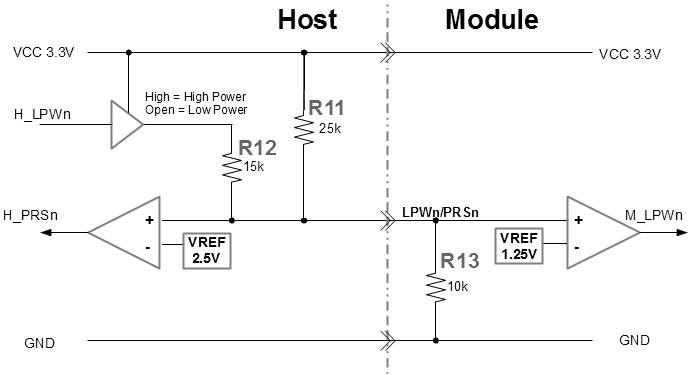

Nota 1: LPWn/PRSn es una señal de doble función que permite al host indicar el modo de bajo consumo y al módulo indicar su presencia. El circuito que se muestra a continuación habilita la señalización multinivel para proporcionar un control directo de la señal en ambas direcciones. El modo de bajo consumo es una señal activa en bajo en el host, que se convierte en una señal activa en bajo en el módulo. La presencia del módulo se controla mediante una resistencia de polarización a tierra en el módulo, que se convierte en una señal lógica activa en bajo en el host.
Figura 2 Circuito LPWn/PRSn

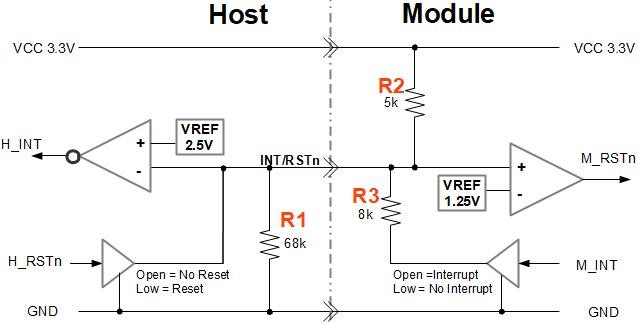

Nota 2: INT/RSTn es una señal de doble función que permite al módulo generar una interrupción en el host y, a su vez, permite al host reiniciar el módulo. El circuito que se muestra a continuación habilita la señalización multinivel para proporcionar control directo de la señal en ambas direcciones. El reinicio es una señal activa en bajo en el host, que se traduce a una señal activa en bajo en el módulo. La interrupción es una señal activa en alto en el módulo, que se traduce a una señal activa en alto en el host.
Figura 3 Circuito INT/RSTn
Mapa de memoria del módulo
Figura 4. Mapa de memoria de diagnóstico digital.
Filtrado de la fuente de alimentación de la placa base

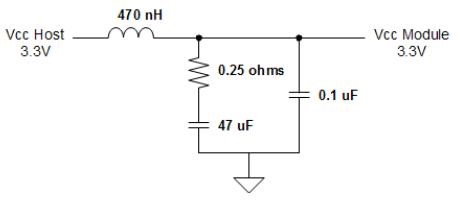

La figura 5 muestra un ejemplo de implementación de un filtro de potencia de 3,3 V en la placa principal. Si se utiliza un circuito alternativo para el filtrado de potencia, deberá cumplir con las mismas características que este filtro de ejemplo.
Figura 5. Filtro de fuente de alimentación de referencia para pruebas de módulos.
Descripción del paquete
Figura 6 Esquema del paquete
¿Quieres saber sobre este producto?
Si Usted está interesado en nuestros productos y desea saber más detalles, deje un mensaje aquí, le responderemos tan pronto como nosotros ... puedamos.

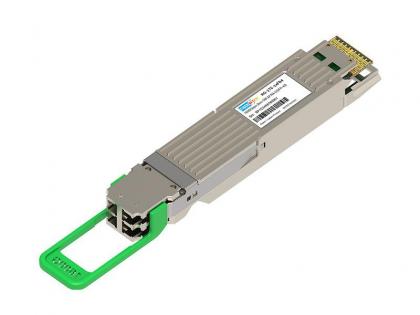

1.6T OSFP-XD 2*FR4
