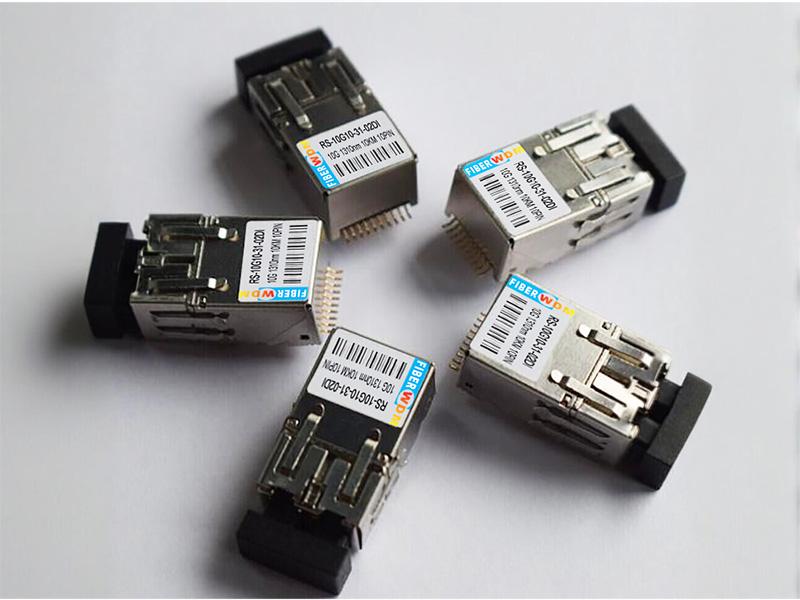

Óptica miniaturizada de montaje superficial de 10 pines de grado industrial de doble fibra de 10 G, 1310 nm y 10 km Transceptor RS-10G10-31-10DI
Descripción de la función
|
Aplicaciones
|
Descripción
El módulo transceptor óptico ultracompacto bidireccional de doble fibra RS-10G03-31-10DI integra los componentes de transmisión y recepción dentro de una carcasa metálica compacta, lo que mejora significativamente su resistencia a la interferencia electromagnética.
La sección del transmisor óptico emplea un LD de alta potencia, con los pines de señal de transmisión (TD+ y TD-) adhiriéndose al estándar de interfaz CML.
La sección del receptor óptico consta de un fotodiodo PIN, un preamplificador con transimpedancia y un amplificador limitador, con los pines de señal de recepción (RD+ y RD-) también conforme al estándar de interfaz CML.
El pin de detección de señal (SD) sigue el nivel de interfaz LVTTL estándar. El módulo puede entrar en modo de ahorro de energía mediante el pin de desactivación de transmisión (TDIS).
La configuración de pines y las dimensiones de montaje del módulo son totalmente compatibles con productos similares de STRATOS. Los pines funcionales, el montaje y los factores de forma se pueden personalizar según las necesidades del usuario, lo que garantiza una aplicación flexible.
Un riguroso proceso de selección y pruebas ambientales garantiza la fiabilidad y adaptabilidad del módulo, que destaca por su resistencia a vibraciones, interferencias electromagnéticas, humedad y temperaturas extremas. Es ideal para entornos médicos, energéticos, de gran altitud y otros entornos exigentes.
Con su tamaño compacto, peso liviano y construcción totalmente metálica, el módulo mide solo 12 mm de altura, lo que facilita su instalación en placas o chasis con limitaciones de espacio.
Diagrama de bloques del principio del módulo
Parámetro del módulo
Calificaciones máximas absolutas |
|||||
Parámetro |
Símbolo |
valor mínimo |
Valor típico |
valor máximo |
unidad |
Temperatura de almacenamiento |
TSTG |
-55 | - | +85 | °C |
Temperatura de soldadura |
VENDIDO |
- | - | +260 | °C |
Tiempo de soldadura |
VENDIDO |
- | - | 5 | S |
Voltaje de la fuente de alimentación |
VCC |
+3 |
- |
+3.6 |
V |
Voltaje de entrada de datos |
VI |
-0.5 |
- |
VCC |
V |
Voltaje de entrada de datos |
enfermedad venérea |
- | - |
2.0 |
V |
Nota: 1. El módulo no puede pasar a través de la máquina de soldadura por reflujo; 2. Después de soldar las clavijas, no se puede limpiar con aerosol, solo se permite limpiar con un paño. |
Condiciones de trabajo recomendadas |
|||||
Parámetro |
Símbolo |
valor mínimo |
Valor típico |
valor máximo |
unidad |
Temperatura de trabajo |
ejército de reserva |
-40 |
- |
+85 |
°C |
Voltaje de la fuente de alimentación |
VCC |
- | +3.3 | - | V |
Transmitir voltaje de entrada diferencial (pico a pico) |
enfermedad venérea |
0.2 |
- | 1 | V |
Enviar voltaje de corte |
VTD |
2.0 | - | - | V |
Habilitar la transmisión de voltaje |
VTEN |
- | - | 0.8 | V |
Coincidencia de terminales de recepción de señales |
RL |
- | 50 | - |
Ohmios |

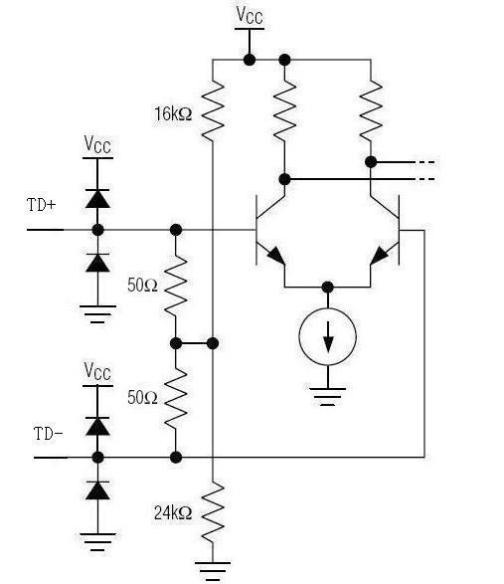

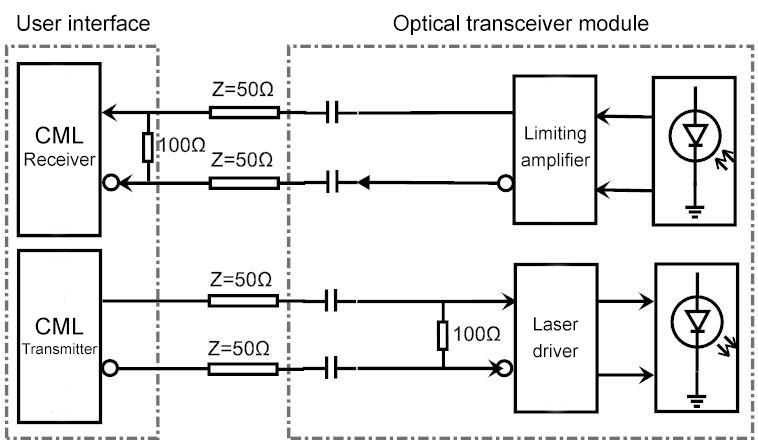

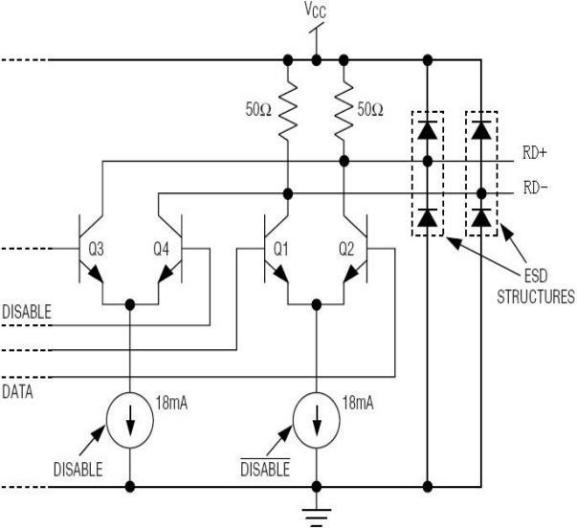

Detalles del puerto de entrada/salida de datos
Rendimiento del módulo
Sección de transmisión Condiciones de prueba: VCCTX = 3,3 V, TA = 25 °C, velocidad del módulo de prueba = 10,3125 Gbps, PRBS231-1 |
|||||
Parámetro |
Símbolo |
valor mínimo |
Valor típico |
valor máximo |
unidad |
Velocidad de datos |
Tasa de bits |
- |
10,3125 Gbps |
- |
- |
Potencia óptica de salida |
correos |
-5 | - | +1 |
dBm |
Longitud de onda óptica de salida |
λFUERA |
1300 | 1310 | 1320 |
Nuevo Méjico |
Tasa de extinción |
Sala de emergencias |
3 | 5 | - | dB |
Corriente de entrada |
CPI |
- | 120 | 160 |
mamá |
Tiempo de subida/bajada de la señal óptica (20% a 80%) |
tRF |
- | - | 0.1 |
ns |
Agitar |
Tj |
- | - | 80 |
PD |
Enviar voltaje de apagado |
enfermedad venérea |
2.0 | - |
VCC |
V |
Habilitar la transmisión de voltaje |
VEN |
- | - | 0.8 | V |
Sección de recepción Condiciones de prueba: VCCRX=3,3 V, TA=25 ℃, velocidad del módulo de prueba=10,3125 Gbps, PRBS231-1 |
|||||
Parámetro |
Símbolo |
valor mínimo |
Valor típico |
valor máximo |
unidad |
Sensibilidad de recepción |
S |
- | -10 |
dBm |
|
Agitar |
Tj |
- | 80 | PD | |
Tiempo de subida/bajada de la señal óptica (20% a 80%) |
tR,F |
- | 100 | PD | |
Amplitud de modulación óptica |
OMA |
30 | - | - |
μW |
Rango de longitud de onda de entrada óptica |
λIN |
1270 | - | 1355 |
Nuevo Méjico |
Pérdida de retorno óptica |
ORL |
12 | - | - |
dB |
Corriente de entrada |
CPI |
- | 70 | 120 |
mamá |
Tiempo de arbitraje de detección de señal |
tSDAS |
- | <10 | 50 |
μs |
Período de espera de detección de señal |
TSDDA |
- | <10 | 50 |
μs |
Nivel de arbitraje de fallo de detección de señal |
Desactivación de SD |
-21 | - |
dBm |
|
Nivel de arbitraje de detección de señales |
SDON |
- | -19 |
dBm |
|
Retraso en la detección de la señal |
HYS |
2 | 4 |
dB |
|
Recibir salida de datos de nivel bajo |
VOL-VCC |
-1.810 |
-1.475 |
V | |
Recibir salida de datos de alto nivel |
VOH-VCC |
-1.165 |
-0.880 |
V |
Definición de pin

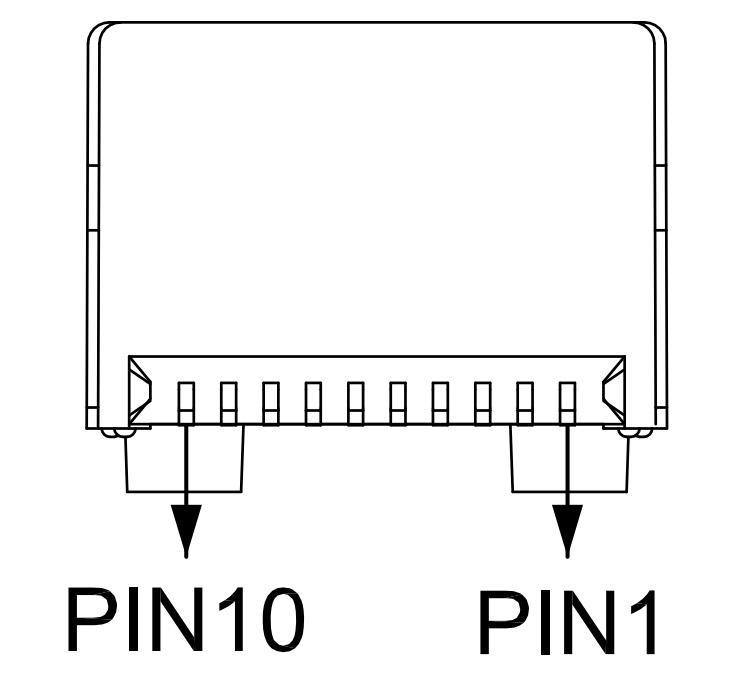

Vista lateral
ALFILER |
Símbolo |
Tipo |
Descripción |
1 |
TD+ |
CML, Entrada |
Datos de entrada al terminal de avance |
2 |
VEETX |
Suministrar |
Tierra del transmisor |
3 |
TD- |
CML, Entrada |
Entrada de extremo inverso para enviar datos |
4 |
VCCTX |
Suministrar |
Fuente de energía |
5 |
LOS |
LVTTL, Salida |
Salida de pérdida de señal |
6 |
TDIS 2 (SCL) 2 |
LVTTL, Entrada |
Enviar entrada de señal de apagado |
7 |
RD+ |
CML, Salida |
Salida terminal positiva de los datos recibidos |
8 |
Adventista del Séptimo Día |
LVTTL, E/S |
Puerto de comunicación IIC |
9 |
RD- |
CML, Salida |
Salida de terminal inversa de los datos recibidos |
10 |
SCL |
LVTTL, E/S |
Puerto de comunicación IIC |
Nota:
2. Si se utiliza la función TX_DISABLE, el pin TDIS debe elevarse hasta la fuente de alimentación para mantener un nivel alto en este pin; si no se utiliza la función TX_DISABLE, el pin TDIS debe bajarse a tierra para mantener un nivel bajo en este pin y no debe dejarse flotante, de lo contrario puede causar un funcionamiento anormal del módulo.
[si !supportLists] 3. [fin si] Para los productos con DDMI, los pines 5 y 6 son SDA y SCL.

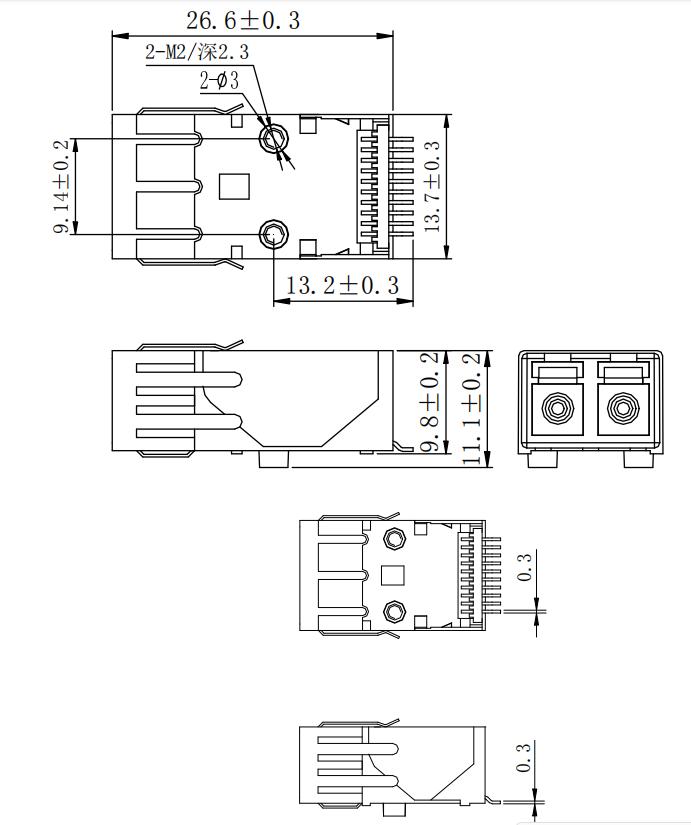

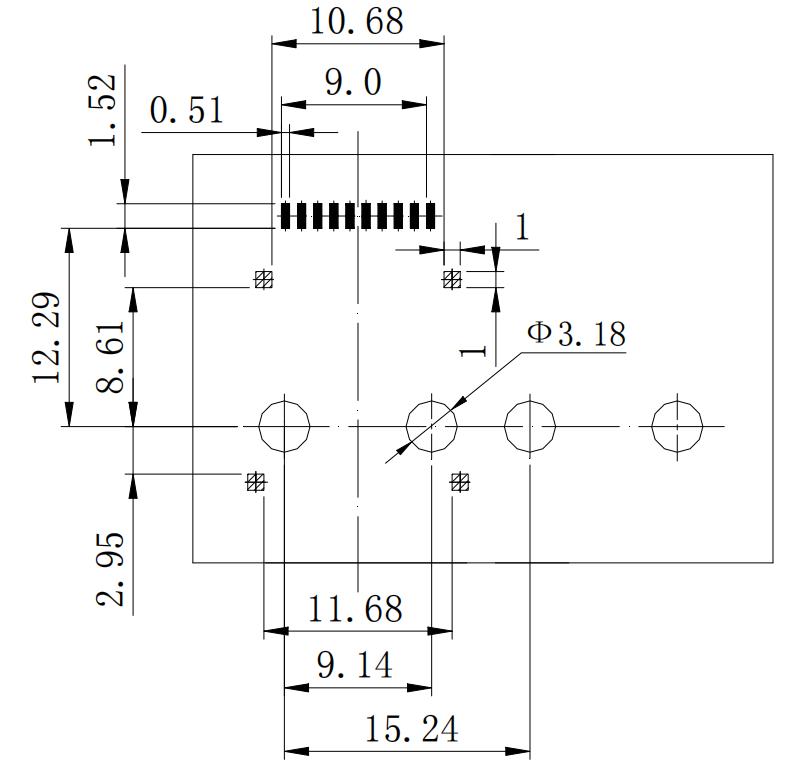

Dibujo de dimensiones (mm) Diagrama de instalación del módulo (vista superior) (mm)
