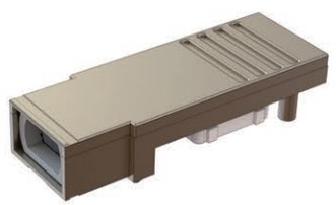

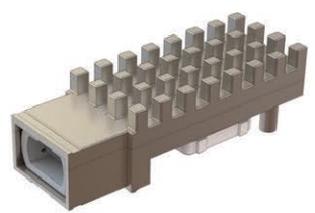

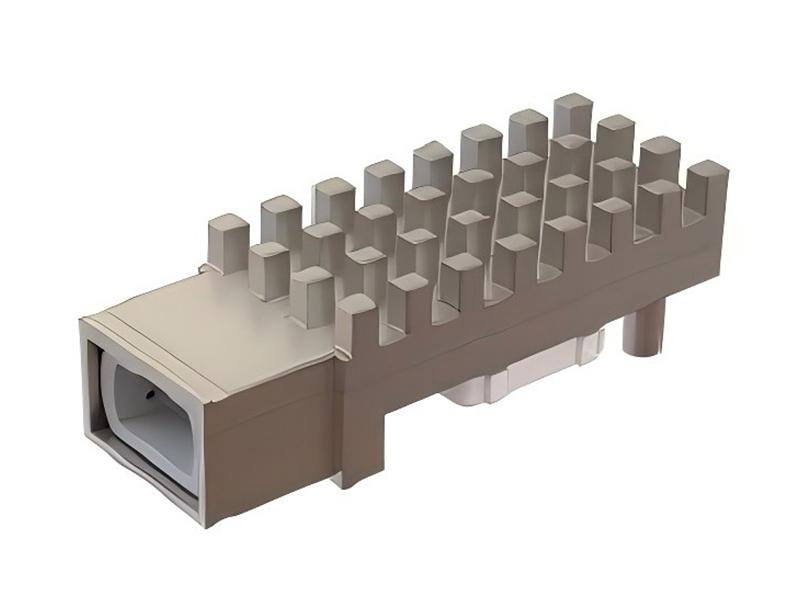

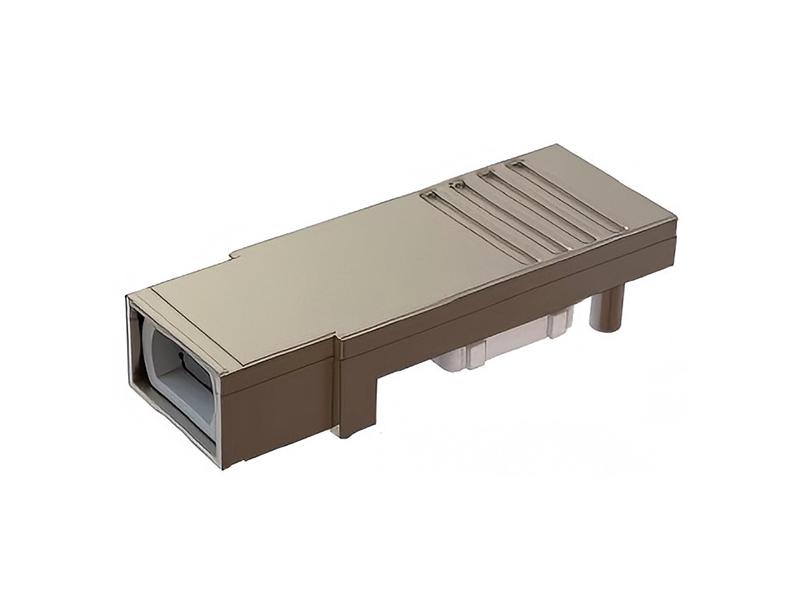

SNAP12 Series Parallel Optical Transceiver Module
Módulo Transceptor Óptico Paralelo Serie SNAP12 Módulo Transceptor Óptico Paralelo Serie SNAP12

Módulo Transceptor Óptico Paralelo Serie SNAP12

The SNAP12 series parallel optical transceiver module is designed for short-distance high-speed data communication and parallel optical interconnects, such as optical backplanes, server-to-storage array connections, and radar processing systems. It features low electromagnetic radiation and strong anti-interference capabilities. The module complies with the SNAP12 MSA protocol, utilizes a 10×10Pin pluggable electrical interface, and supports a standard MPO optical connector interface. Operating temperature ranges from -40°C to +85°C, with single-channel transmission rates from 1.25 Gbps to 10.3125 Gbps.

Pregunte ahora
  • Detalle del producto

SNAP12 Series Parallel Optical Transceiver Module





Features



  • Mechanical dimensions compliant with the SNAP12 MSA protocol
  • 10×10Pin pluggable electrical interface and MPO optical connector
  • Low power consumption (<1.8 W)
  • Integrated 850nm VCSEL array on the transmitter side
  • Integrated 850nm photodiode (PD) array on the receiver side
  • I2C serial interface with DDMI (Digital Diagnostic Monitoring Interface)
  • Wide operating temperature range: -40°C to +85°C, excellent parameter consistency
  •

Applications



  • Ethernet and Fibre Channel (FC) optical backplane transmission
  • Server-to-storage array interconnections
  • Radar processing system interconnects



Technical Specifications



Model

Channels

Package

Wavelength

Rate

Tx Power

Rx Sensitivity

Package Structure

Operating Temperature

RSN12R-3GM-85-I

12-channel Receiver

SNAP12

850nm

3.125Gbps

－

≤-16dBm

Structure 1

-40～+85℃

RSN12R-3GM-85A-I

SNAP12

(no heatsink)

850nm

3.125Gbps

－

≤-16dBm

Structure 2

RSN12R-6GM-85-I

SNAP12

850nm

6.25Gbps

－

≤-14dBm

Structure 1

RSN12R-10GM-85-I

SNAP12

(no heatsink)

850nm

10.3125Gbps

－

≤-11dBm

Structure 2

RSN12T-3GM-85-I

12-channel Transmitter

SNAP12

850nm

3.125Gbps

-5～1dBm

－

Structure 3

RSN12T-3GM-85A-I

SNAP12

(no heatsink)

850nm

3.125Gbps

-5～1dBm

－

Structure 4

RSN12T-6GM-85-I

SNAP12

850nm

6.25Gbps

-5～1dBm

－

Structure 3

RSN12T-10GM-85-I

SNAP12

(no heatsink)

850nm

10Gbps

-5～1dBm

－

Structure 4

RSN12-3GM-85-I

4-channel Transceiver

SNAP12

850nm

3.125Gbps

-5～1dBm

≤-16dBm

Structure 5

RSN12-3GM-85A-I

SNAP12

(no heatsink)

850nm

3.125Gbps

-5～1dBm

≤-16dBm

Structure 6

RSN12-6GM-85-I

SNAP12

850nm

6.25Gbps

-5～1dBm

≤-14dBm

Structure 5

RSN12-6GM-85A-I

SNAP12

(no heatsink)

850nm

6.25Gbps

-5～1dBm

≤-14dBm

Structure 6

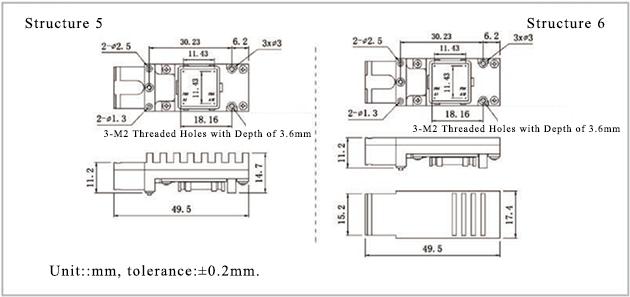

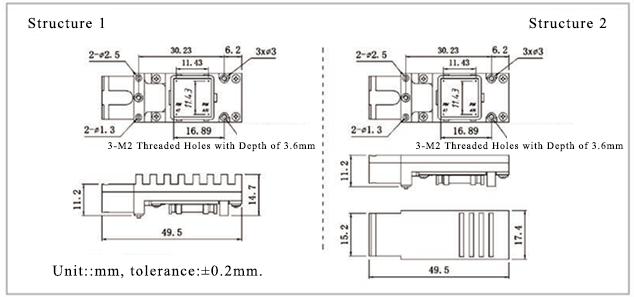

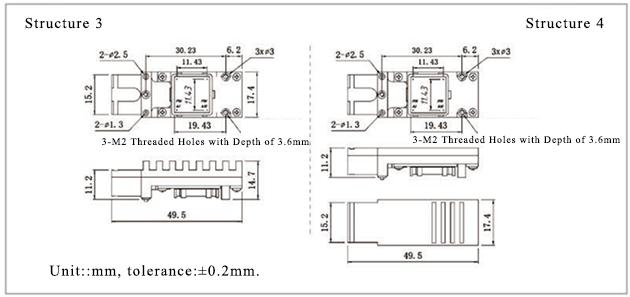

Dimensions
