Transceptor SFP+ CWDM de 10 Gb/s y 100 km, conectable en caliente, LC dúplex, +3,3 V, 1470～1550 nm, CWDM EML y APD, modo único

Transceptor SFP+ CWDM de 10 Gb/s y 100 km, conectable en caliente, LC dúplex, +3,3 V, 1470～1550 nm

CWDM EML y APD, modo único

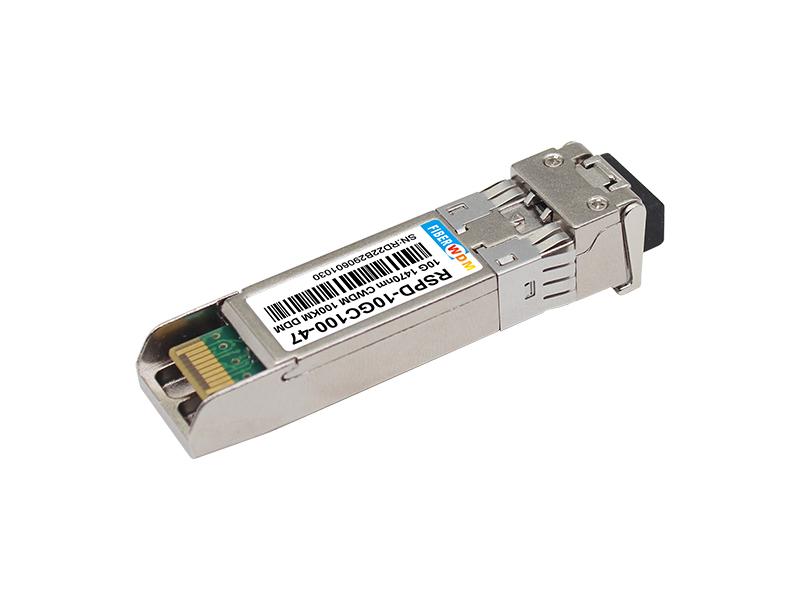

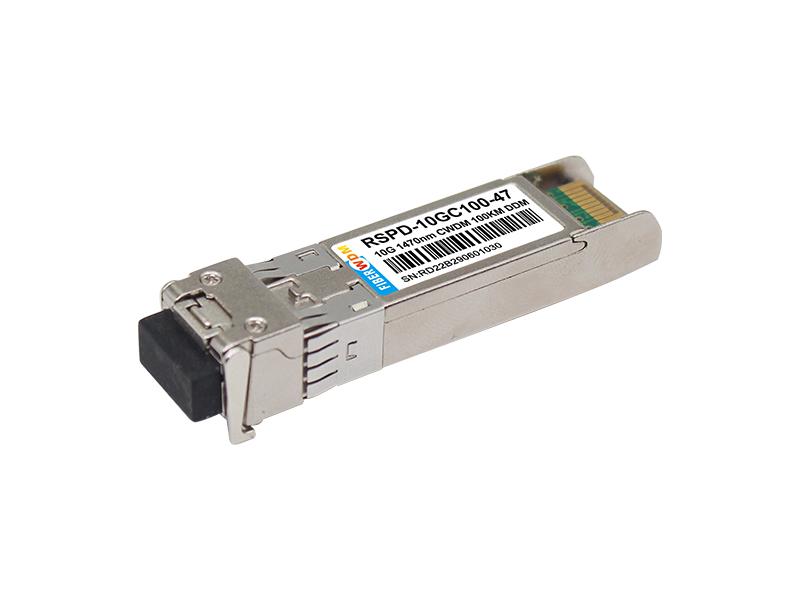

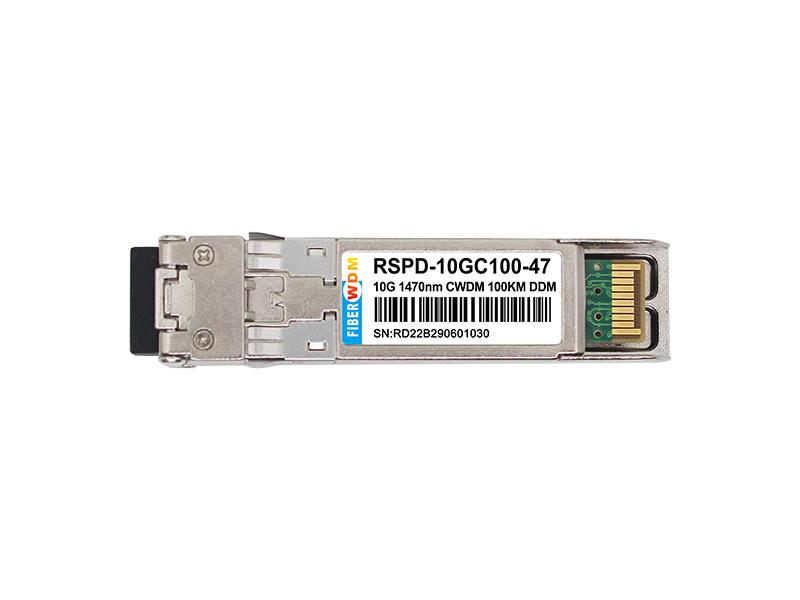

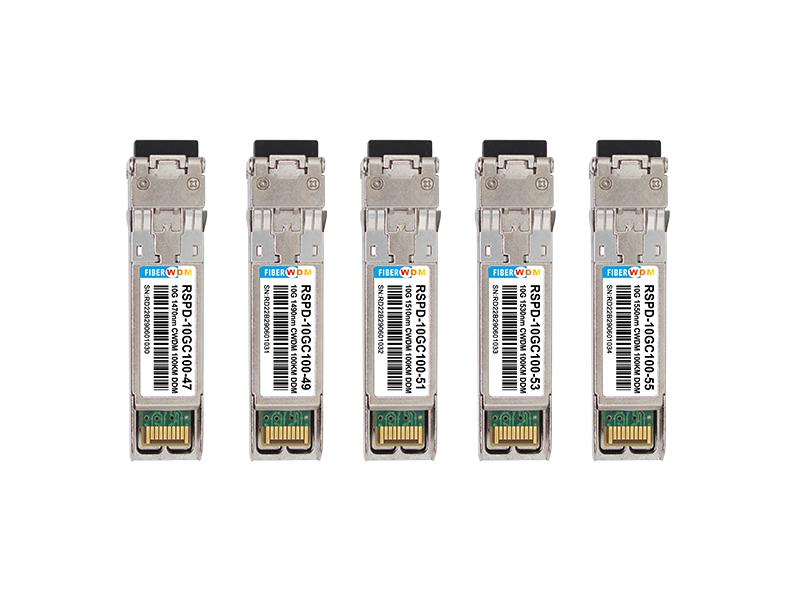

RSPD-10GC100-XX

Características:

• Admite velocidades de bits de 9,95 a 11,3 Gb/s
• Conectable en caliente
• Conector LC dúplex
• Transmisor EML CWDM de 1470 a 1550 nm, fotodetector APD
• Enlaces SMF de hasta 100 km
• Interfaz de 2 cables para especificaciones de gestión compatibles con la interfaz de monitoreo de diagnóstico digital SFF 8472
• Fuente de alimentación: +3,3 V
• Consumo de energía <2W
• Rango de temperatura: 0 ~ 70 °C
• Cumple con RoHS

Descripción:

El RSPD-10GC100-XX de FIBERWDM es un módulo transceptor óptico de 10 Gb/s muy compacto para aplicaciones de comunicación óptica en serie a 10 Gb/s. El RSPD-10GC100-XX convierte un flujo de datos eléctricos en serie de 10 Gb/s en una señal de salida óptica de 10 Gb/s y una señal de entrada óptica de 10 Gb/s en flujos de datos eléctricos en serie de 10 Gb/s. La interfaz eléctrica de alta velocidad de 10 Gb/s cumple plenamente con la especificación SFI.

El transmisor EML CWDM de 1470～1550 nm de alto rendimiento y el receptor APD de alta sensibilidad proporcionan un rendimiento superior para aplicaciones Ethernet en enlaces de hasta 100 km.

El módulo SFP+ cumple con los estándares SFF-8431, SFF-8432 e IEEE 802.3ae 10GBASE. Las funciones de diagnóstico digital están disponibles a través de una interfaz serie de 2 hilos, como se especifica en SFF-8472.

El factor de forma totalmente compatible con SFP proporciona conectividad en caliente, actualizaciones sencillas de puertos ópticos y baja emisión de EMI.

Calificaciones máximas absolutas

[si !supportLists] Características eléctricas (TOP = 0 a 70 °C, VCC = 3,135 a 3,465 voltios)

Nota:

[si !supportLists] 1. Conectado directamente a los pines de entrada de datos TX. Acoplamiento de CA desde los pines al IC del controlador láser.

2. Según SFF-8431 Rev 3.0

3. Terminación diferencial de 100 ohmios.

4. 20% ～ 80%

5. LOS es una salida de colector abierto. Debe activarse con 4,7 kΩ – 10 kΩ en la placa base. El funcionamiento normal es 0 lógico; la pérdida de señal es 1 lógico. La tensión máxima de activación es de 5,5 V.

[si !supportLists] Parámetros ópticos (TOP = 0 a 70 °C, VCC = 3,135 a 3,465 voltios)
