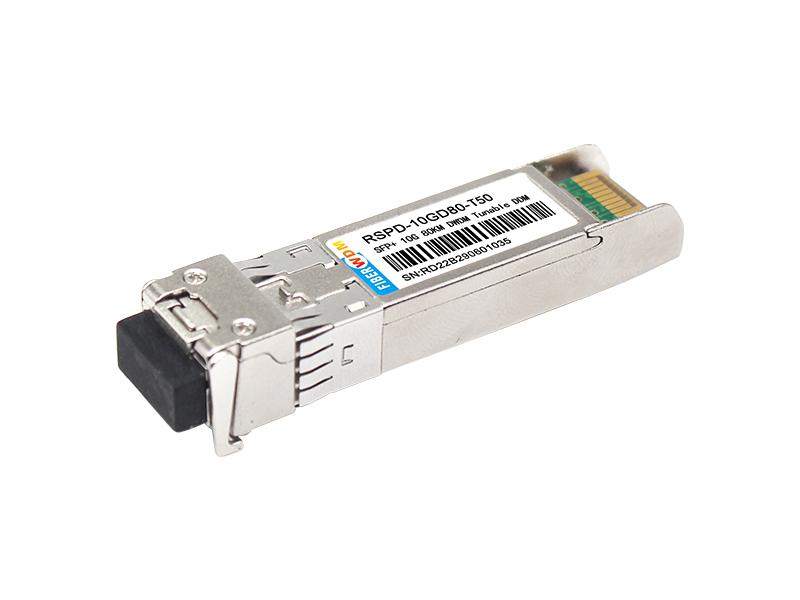

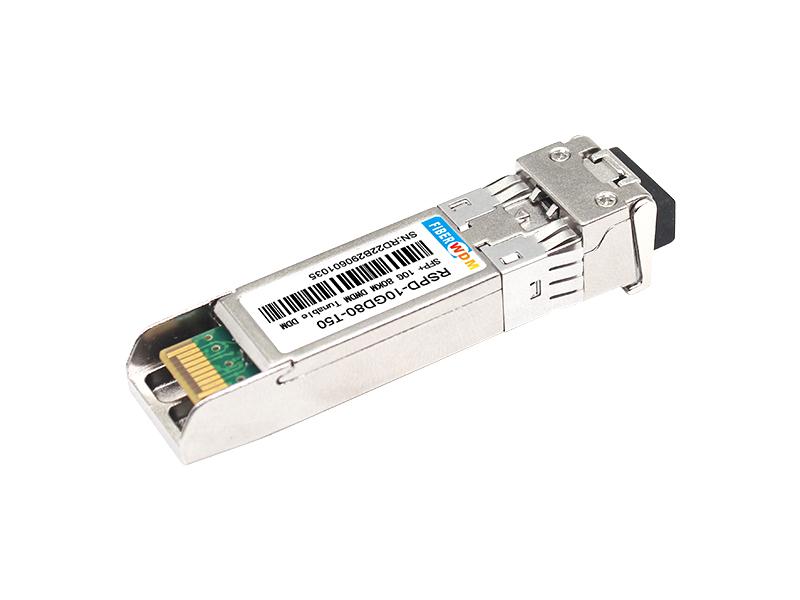

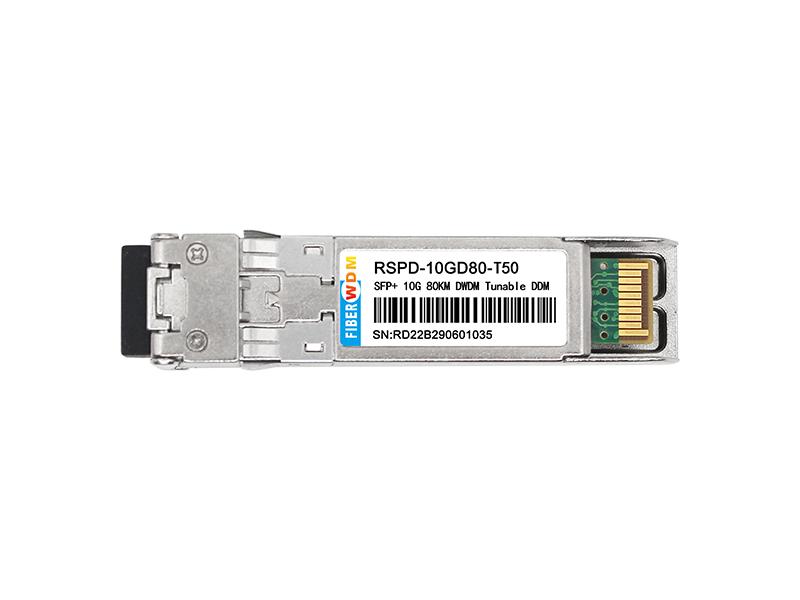

RSPD-10GD80-T50
Transceptor SFP sintonizable DWDM de 10 Gb/s y 80 km
Conexión en caliente, LC dúplex, ITU-T-T de 50 GHz, DWDM sintonizable y APD, modo único
Descripción:
Los transceptores FIBERWDM RSPD-10GD80-T50 de factor de forma pequeño de 10 Gb/s (SFP) cumplen con la especificación actual del Acuerdo de múltiples fuentes (MSA) SFP. El transmisor DWDM TUNABLE refrigerado de alto rendimiento y el receptor APD de alta sensibilidad proporcionan un rendimiento superior para aplicaciones SONET/SDH, 10G FC y Ethernet de hasta 80 km de enlaces ópticos.
El módulo SFP+ cumple con SFF-8431, SFF-8432 e IEEE 802.3ae 10GBASE-ZR. Las funciones de diagnóstico digital están disponibles a través de una interfaz serial de 2 cables, como se especifica en SFF-8472.
El factor de forma totalmente compatible con SFP proporciona capacidad de conexión en caliente, actualizaciones sencillas del puerto óptico y bajas emisiones EMI.
Parámetro |
Símbolo |
Mín. |
Típico |
Máx. |
Unidad |
Temperatura de almacenamiento |
TS |
-40 |
|
+85 |
°C |
Temperatura de funcionamiento de la carcasa |
TA |
0 |
|
70 |
°C |
Tensión de alimentación máxima |
Vcc |
-0,5 |
|
4 |
V |
Humedad relativa |
RH |
0 |
|
85 |
% |
Parámetro |
Símbolo |
Mín. |
Típico |
Máx. |
Unidad |
Nota |
Tensión de alimentación |
Vcc |
3.135 |
|
3.465 |
V |
|
Suministro de corriente |
CCI |
|
350 |
450 |
mA |
|
Consumo de energía |
P |
|
|
1.5 |
W |
|
Sección del transmisor: |
||||||
Impedancia diferencial de entrada |
Rin |
|
100 |
|
Ω |
1 |
Tolerancia de voltaje CC de extremo único de entrada Tx (Ref VeeT) |
V |
-0,3 |
|
4 |
V |
|
Oscilación de voltaje de entrada diferencial |
Vin,págs |
180 |
|
700 |
mV |
2 |
Transmitir voltaje de desactivación |
VD |
2 |
|
Vcc |
V |
3 |
Voltaje de habilitación de transmisión |
VEN |
Ve |
|
Ve+0,8 |
V |
|
Sección del receptor: |
||||||
Tolerancia de voltaje de salida de un solo extremo |
V |
-0,3 |
|
4 |
V |
|
Voltaje diferencial de salida Rx |
Vo |
300 |
|
850 |
mV |
|
Tiempo de subida y bajada de salida de Rx |
Tr/Tf |
30 |
|
|
ps |
4 |
Fallo LOS |
Fallo VLOS |
2 |
|
VccHOST |
V |
5 |
LOS normal |
Norma VLOS |
Ve |
|
Ve+0,8 |
V |
5 |
Nota:
1. Conectado directamente a los pines de entrada de datos TX. Acoplamiento de CA desde los pines al IC del controlador láser.
2. Según SFF-8431 Rev 3.0
3. En terminación diferencial de 100 ohmios.
4. 20%ï½80%
5. LOS es una salida de colector abierto. Se debe elevar con 4,7 k – 10 kΩ en la placa principal. El funcionamiento normal es 0 lógico; la pérdida de señal es lógica 1. El voltaje máximo de activación es 5,5 V.
Parámetro |
Símbolo |
Mín. |
Típico |
Máx. |
Unidad |
Nota |
Sección del transmisor: |
||||||
Longitud de onda óptica: fin de vida útil |
λ |
X-100 |
X |
X+100 |
pm |
|
Longitud de onda óptica: comienzo de la vida |
λ |
X-25 |
X |
X+25 |
pm |
|
Potencia óptica promedio |
Pavimentación |
0 |
|
+5 |
dBm |
1 |
Apagado del láser |
Poff |
|
|
-30 |
dBm |
|
Proporción de extinción |
ER |
6 |
|
|
dB |
|
Penalización por dispersión del transmisor |
TDP |
|
|
3.0 |
dB |
2 |
Ruido de intensidad relativa |
Rin |
|
|
-128 |
dB/Hz |
3 |
Tolerancia de pérdida de retorno óptico |
|
20 |
|
|
dB |
|
Sección del receptor: |
||||||
Longitud de onda central |
λr |
1480 |
|
1565 |
nm |
|
Sensibilidad del receptor |
Sen |
|
|
-23 |
dBm |
4 |
Los Afirman |
LOSA |
-40 |
|
- |
dBm |
|
Los Postres |
PERDIDO |
|
|
-24 |
dBm |
|
Los histéresis |
LOSH |
0,5 |
|
|
dB |
|
Sobrecarga |
sáb |
-7 |
|
|
dBm |
5 |
Reflectancia del receptor |
Rx |
|
|
-12 |
dB |
|
Nota:
1. Las cifras de potencia promedio son solo informativas, según IEEE802.3ae.
2. La figura TWDP requiere que la placa host sea compatible con SFF-8431. TWDP se calcula utilizando el código Matlab proporcionado en la cláusula 68.6.6.2 de IEEE802.3ae.
3. Reflexión de 12 dB.
4. Condiciones de las pruebas del receptor estresado según IEEE802.3ae. Las pruebas CSRS requieren que la placa host sea compatible con SFF-8431.
5. Sobrecarga del receptor especificada en OMA y bajo la peor condición de estrés integral.
Parámetro |
Símbolo |
Mín. |
Típico |
Máx. |
Unidad |
TX_Disable tiempo de afirmación |
t_off |
|
|
10 |
nosotros |
TX_Disable tiempo de negación |
t_on |
|
|
1 |
ms |
Tiempo para inicializar incluir reinicio de TX_FAULT |
t_int |
|
|
300 |
ms |
TX_FAULT de fallo a aserción |
t_fault |
|
|
100 |
nosotros |
TX_Disable Tiempo para iniciar reinicio |
t_reset |
10 |
|
|
nosotros |
Tiempo de confirmación de pérdida de señal del receptor |
TA,RX_LOS |
|
|
100 |
nosotros |
Tiempo de desactivación de señal de pérdida del receptor |
Td,RX_LOS |
|
|
100 |
nosotros |
Tiempo de cambio de selección de velocidad |
t_ratesel |
|
|
10 |
nosotros |
Hora del reloj de ID de serie |
t_serial-reloj |
|
|
100 |
kHz |

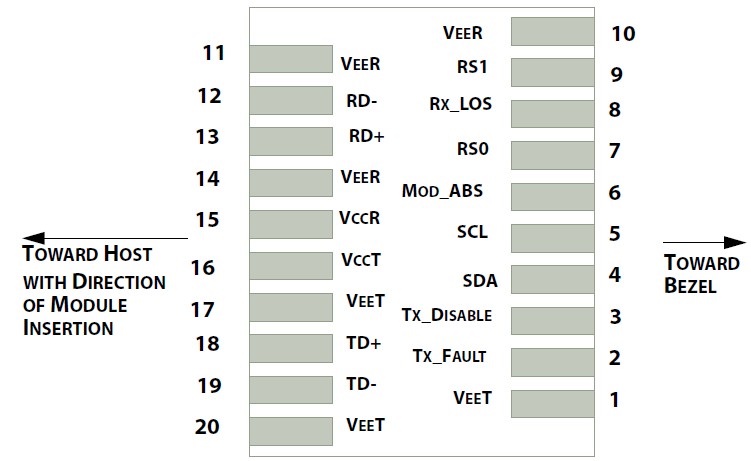

Diagrama de números y nombre de pines del bloque de conectores de la placa host
PIN # |
Nombre |
Función |
Notas |
1 |
Veterinario |
Tierra del transmisor del módulo |
1 |
2 |
Fallo de transmisión |
Fallo del transmisor del módulo |
2 |
3 |
Deshabilitar transmisión |
Transmisor desactivado; Apaga la salida láser del transmisor |
3 |
4 |
SDL |
Entrada/salida de datos de interfaz serie de 2 cables (SDA) |
|
5 |
SCL |
Entrada de reloj de interfaz serie de 2 cables (SCL) |
|
6 |
MOD-ABS |
Módulo ausente, conéctese a VeeR o VeeT en el módulo |
2 |
7 |
RS0 |
Selección de velocidad 0, controla opcionalmente el receptor SFP+. Cuando es alta, velocidad de datos de entrada 4,5 Gb/s; cuando es baja, velocidad de datos de entrada <=4,5 Gb/s |
|
8 |
LOS |
Indicación de pérdida de señal del receptor |
4 |
9 |
RS1 |
Selección de velocidad 0, controla opcionalmente el transmisor SFP+. Cuando es alta, velocidad de datos de entrada 4,5 Gb/s; cuando es baja, velocidad de datos de entrada <=4,5 Gb/s |
|
10 |
Vea |
Tierra del receptor del módulo |
1 |
11 |
Vea |
Tierra del receptor del módulo |
1 |
12 |
RD- |
Salida de datos invertida del receptor |
|
13 |
RD+ |
Salida de datos no invertidos del receptor |
|
14 |
Vea |
Tierra del receptor del módulo |
1 |
15 |
VccR |
Suministro de 3,3 V del receptor del módulo |
|
16 |
VccT |
Suministro de 3,3 V del transmisor del módulo |
|
17 |
Veterinario |
Tierra del transmisor del módulo |
1 |
18 |
TD+ |
Salida de datos invertida del transmisor |
|
19 |
TD- |
Salida de datos no invertidos del transmisor |
|
20 |
Veterinario |
Tierra del transmisor del módulo |
1 |
Nota:
1. Las clavijas de tierra del módulo deben estar aisladas de la caja del módulo.
2. Este pin es un pin de salida de drenaje/colector abierto y se debe elevar con 4,7 K-10 Kohms a Host_Vcc en la placa principal.
3. Este pin debe elevarse con 4,7K-10Kohms a VccT en el módulo.
4. Este pin es un pin de salida de colector abierto/drenaje y debe elevarse con 4,7 K-10 Kohms a Host_Vcc en la placa principal.
Los módulos SFP implementan el protocolo de comunicación serie de 2 cables como se define en SFP -8472. Se puede acceder a la información de ID de serie de los módulos SFP y a los parámetros del Monitor de diagnóstico digital a través de la interfaz I2C en las direcciones A0h y A2h. La memoria se asigna en la Tabla 1. La información de ID detallada (A0h) se enumera en la Tabla 2. Y la especificación DDM en la dirección A2h. Para obtener más detalles sobre el mapa de memoria y las definiciones de bytes, consulte el SFF-8472, “Interfaz de monitoreo de diagnóstico digital para transceptores ópticos”. Los parámetros del DDM se han calibrado internamente.

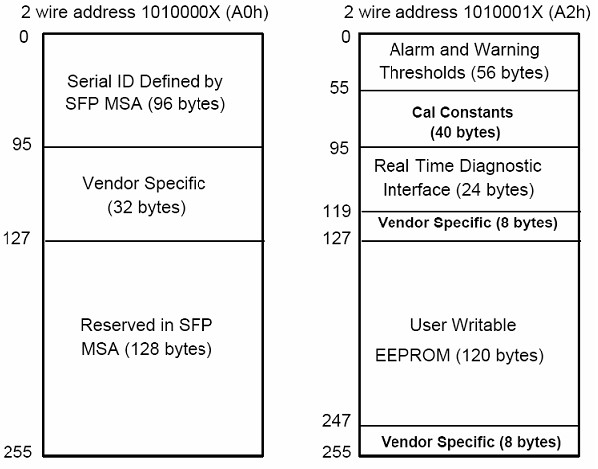

Tabla 1. Mapa de memoria de diagnóstico digital (descripciones de campos de datos específicos)
Tabla 2 - Contenido de la memoria de ID de serie EEPROM (A0h)
Dirección de datos |
Longitud (bytes) |
Nombre de Longitud |
Descripción y Contenido |
Campos de ID base |
|||
0 |
1 |
Identificador |
Tipo de transceptor serie (03h=SFP) |
1 |
1 |
Reservado |
Identificador extendido de tipo transceptor serial (04h) |
2 |
1 |
Conector |
Código de tipo de conector óptico (07=LC) |
3-10 |
8 |
Transceptor |
10G Base-ZR |
11 |
1 |
Codificación |
64B/66B |
12 |
1 |
BR, Nominal |
Velocidad de baudios nominal, unidad de 100Mbps |
13-14 |
2 |
Reservado |
(0000h) |
15 |
1 |
Longitud(9um) |
Longitud del enlace admitida para fibra de 9/125 um, unidades de 100 m |
16 |
1 |
Longitud(50um) |
Longitud del enlace admitida para fibra de 50/125 um, unidades de 10 m |
17 |
1 |
Longitud (62,5 um) |
Longitud del enlace admitida para fibra de 62,5/125 um, unidades de 10 m |
18 |
1 |
Longitud (Cobre) |
Longitud de enlace admitida para cobre, unidades de metros |
19 |
1 |
Reservado |
|
20-35 |
16 |
Nombre del proveedor |
Nombre del proveedor SFP: FIBERWDM |
36 |
1 |
Reservado |
|
37-39 |
3 |
OUI del proveedor |
ID OUI del proveedor del transceptor SFP |
40-55 |
16 |
Nº de proveedor |
Número de pieza: “TSPLXG80D-T50” (ASCII) |
56-59 |
4 |
Revisión de proveedor |
Nivel de revisión para el número de pieza |
60-62 |
3 |
Reservado |
|
63 |
1 |
CCID |
Byte menos significativo de la suma de datos en la dirección 0-62 |
Campos de ID extendidos |
|||
64-65 |
2 |
Opción |
Indica qué señales ópticas SFP están implementadas (001Ah = LOS, TX_FAULT, TX_DISABLE todos compatibles) |
66 |
1 |
HAB, máx. |
Margen de velocidad de bits superior, unidades de % |
67 |
1 |
BR, mín |
Margen de velocidad de bits inferior, unidades de % |
68-83 |
16 |
SN del proveedor |
Número de serie (ASCII) |
84-91 |
8 |
Código de fecha |
Código de fecha de fabricación de FIBERWDM |
92-94 |
3 |
Reservado |
|
95 |
1 |
CCEX |
Código de verificación para los campos de ID extendidos (direcciones 64 a 94) |
Campos de ID específicos del proveedor |
|||
96-127 |
32 |
Legible |
Fecha específica de FIBERWDM, solo lectura |
128-255 |
128 |
Reservado |
Reservado para SFF-8079 |
Dirección de datos |
Parámetro |
Precisión |
Unidad |
96-97 |
Temperatura interna del transceptor |
±3,0 |
°C |
98-99 |
VCC3 Voltaje de suministro interno |
±3,0 |
% |
100-101 |
Corriente de polarización del láser |
±10 |
% |
102-103 |
Potencia de salida de transmisión |
±3,0 |
dB |
104-105 |
Potencia de entrada de recepción |
±3,0 |
dB |
El TSPLXG80D-Dxx cumple con los requisitos y estándares internacionales de compatibilidad electromagnética (EMC) y de seguridad (consulte los detalles en la siguiente tabla).
Descarga electrostática (ESD) a los pines eléctricos |
MIL-STD-883E Método 3015.7 |
Clase 1(1000 V) |
Descarga electrostática (ESD) al receptáculo LC dúplex |
IEC 61000-4-2 GR-1089-CORE |
Compatible con estándares |
Electromagnético Interferencia (EMI) |
FCC Parte 15 Clase B EN55022 Clase B (CISPR 22B) VCCI Clase B |
Compatible con estándares |
Seguridad ocular con láser |
FDA 21CFR 1040.10 y 1040.11 EN60950, EN (IEC) 60825-1,2 |
Compatible con láser Clase 1 producto. |

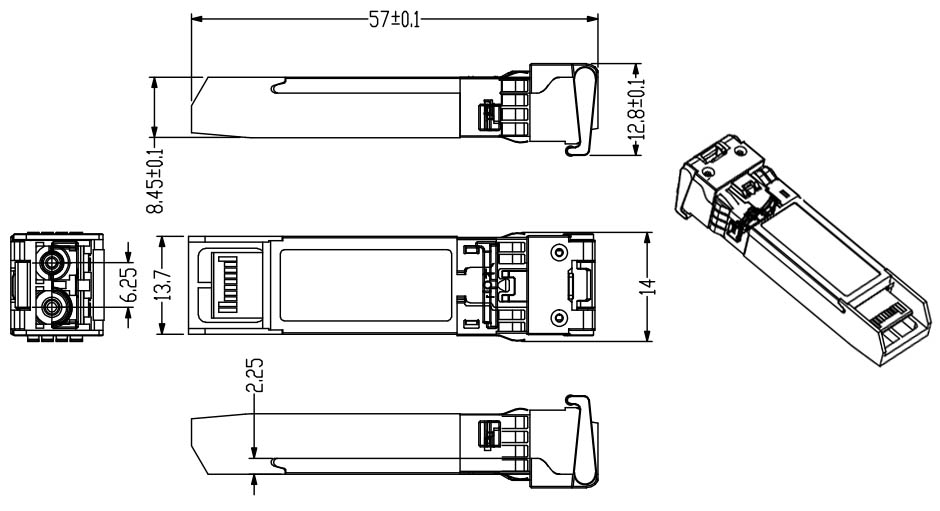

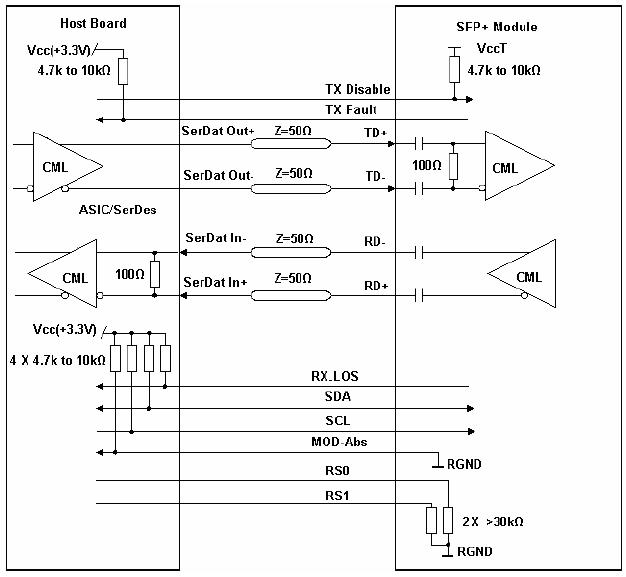

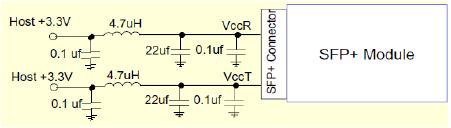

Circuito de fuente de alimentación de la placa host recomendado
