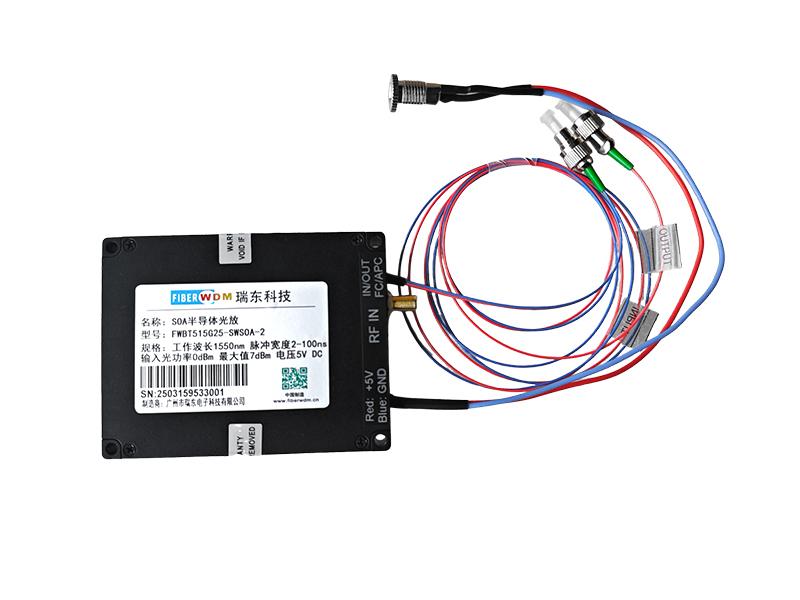

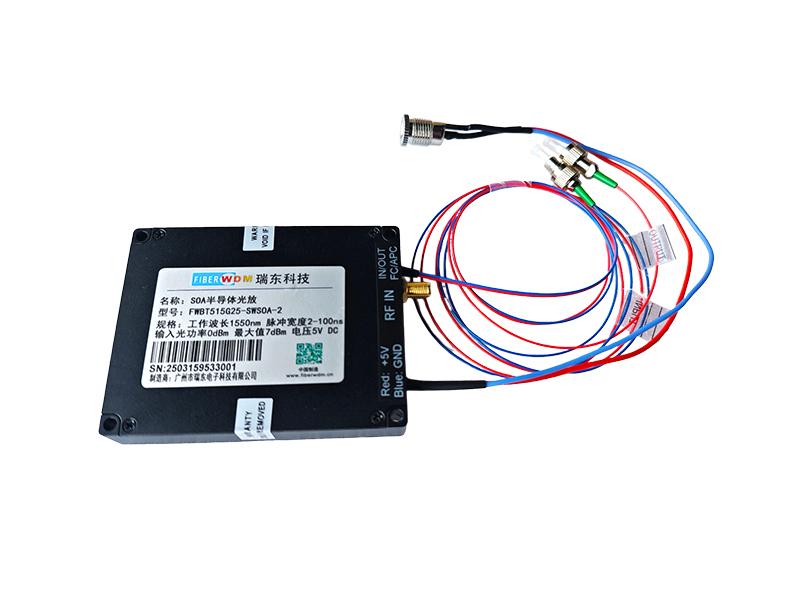

Módulo de modulación de pulso óptico SOA de 1550 nm

1550nm SOA Optical Pulse Modulation Module

Módulo de modulación de pulso óptico SOA de 1550 nm

El módulo de modulación de pulsos desarrollado por FiberWDM es un módulo de modulación de pulsos estrechos que utiliza un modulador electroóptico semiconductor como dispositivo de conversión principal. Se activa y modula externamente a través de una interfaz SMA para la señal de modulación de entrada. El circuito de control de modulación interno modula el interruptor electroóptico. El módulo se caracteriza por un rápido tiempo de subida, una alta tasa de extinción de pulsos, buena estabilidad y facilidad de uso, lo que lo convierte en una alternativa ideal a los moduladores electroópticos y acústico-ópticos tradicionales en diversas aplicaciones de detección de fibra óptica.

Pregunte ahora Descargar

Categorías

Productos populares

Detalle del producto

Módulo de modulación de pulso óptico SOA de 1550 nm. Ancho de pulso: 2 ~ 100 ns. Potencia de entrada: -30 ~ 5 dBm. Potencia de salida: -5 ~ 10 dBm. 5 V. FC/APC. Dimensiones del módulo: 90 x 38,5 x 15 mm.

FWBT515G25-SWSOA-2

Características del producto

tú El ancho de pulso y la frecuencia de repetición son ajustables

tú Estructura compacta

tú Alta tasa de extinción

Aplicaciones

tú Comunicación por fibra óptica

tú Detección por fibra óptica.

tú LiDAR

Especificaciones del producto

Parámetro	Unidad	Mínimo	tipo	Máximo
Longitud de onda operativa	Nuevo Méjico	-	1550	-
Potencia óptica de entrada	dBm	-30	0	5
Potencia óptica de salida	dBm	-5	-	10
Ancho de pulso	ns	2	-	100
Corriente de pulso de entrada a 1	mamá	0	-	350
Frecuencia de modulación	kHz	0.1	-	1000
Potencia máxima de salida	mW	-	10	30
Tiempo de subida/bajada	ns	-	3	6
Relación de extinción de modulación (nivel alto/bajo)	dB	60	-	-
Relación de extinción por apagado óptico	dB	-	55	-
Rango de temperatura de funcionamiento	°C	-5	-	55
Rango de temperatura de almacenamiento	°C	-40	-	85
Tipo de fibra	-	SM o PM	-	-
Voltaje de suministro	VCC	5
Señal de modulación de entrada	-	Señal de pulso TTL
Dimensiones	mm	90x38.5x15
Protocolo de comunicación	-	RS485
Modo de funcionamiento	-	Disparador externo

Nota 1:La corriente de pulso de entrada máxima no debe superar los 350 mA, de lo contrario, el dispositivo podría dañarse.

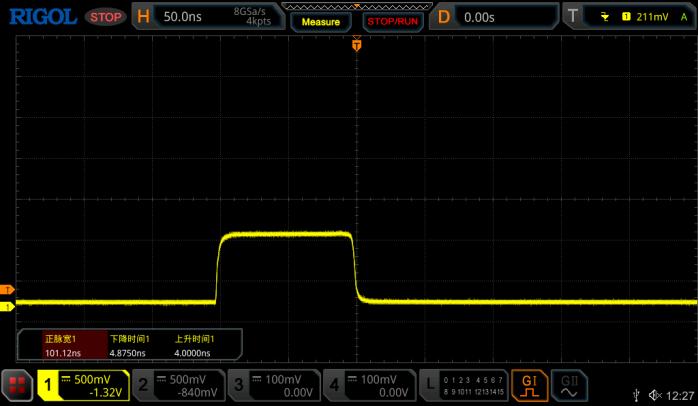

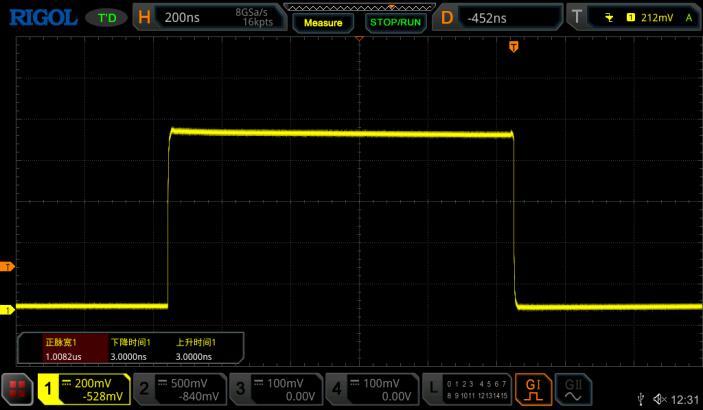

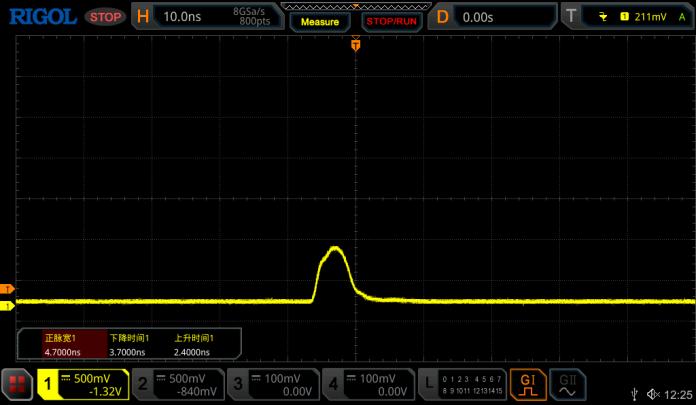

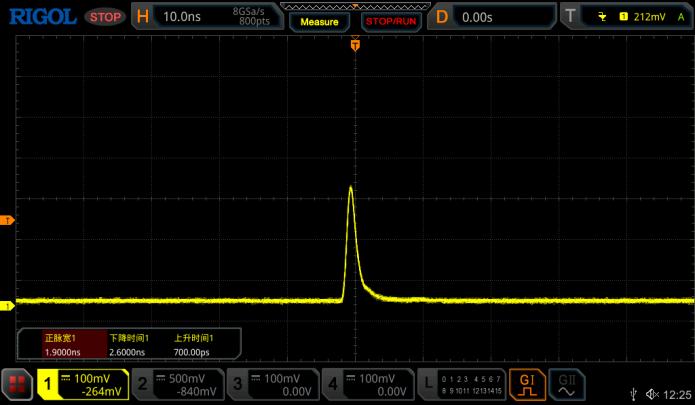

Forma de onda del pulso

Información para pedidos

PN	Descripción
FWBT515G25-SWSOA-2	Módulo de modulación de pulso óptico SOA de 1550 nm con ancho de pulso de 2 a 100 ns, rango de potencia de entrada de -30 a 5 dBm, rango de potencia de salida de -5 a 10 dBm, voltaje de 5 V, conector FC/APC, fibra de 0,9 mm y 0,5 m, y tamaño de módulo de 90 x 38,5 x 15 mm.
