Conmutador óptico de fibra multimodo de índice escalonado 1x4

Conmutador óptico de fibra multimodo de índice escalonado 1x4, 405-640 nm, 50/125 µm (NA0,22)

0,9 mm 0,5 m Fibra óptica, FC/UPC, puerto serie RS-232, módulo de 135x60x35 mm | FSW14M05F

Características:

• Amplia compatibilidad espectral

Cubre toda la banda de luz visible desde 405 nm (violeta) hasta 640 nm (rojo), siendo compatible con láseres semiconductores, LED y fuentes de luz de xenón comunes, y satisfaciendo diversos requisitos como la detección de fluorescencia y la obtención de imágenes confocales.

• Baja pérdida de inserción y alto aislamiento de canal

La alineación óptica de precisión y el diseño adaptado con fibra multimodo de índice escalonado garantizan una baja pérdida de inserción y una baja diafonía entre canales, lo que garantiza la integridad de la señal y la precisión de la medición.

• Robusto y duradero con fiabilidad de grado industrial.

Equipado con fibra de 0,9 mm y conectores FC/UPC, ofrece alta resistencia mecánica y excelente repetibilidad de inserción y extracción. Su carcasa totalmente blindada de metal resiste eficazmente las interferencias electromagnéticas, adaptándose tanto a entornos de laboratorio como industriales.

• Diseño modular compacto

Dimensiones reducidas de 135 × 60 × 35 mm para una fácil integración en sistemas y montaje en rack. Se controla mediante el puerto serie RS-232 estándar con un conjunto de comandos simplificado, compatible con el control directo por parte de PC, PLC y sistemas embebidos.

• Conmutación de canales flexible

Arquitectura de 1 entrada y 4 salidas (o selección de 4 entradas y 1 salida), compatible con la selección de trayectoria óptica unidireccional. La rápida respuesta de conmutación y el posicionamiento preciso de los canales permiten la adquisición automatizada de datos multicanal por división de tiempo cuando se combinan con software.

Solicitud:

• Aplicaciones biomédicas: Citometría de flujo, microscopía confocal, detección de fluorescencia multicanal para endoscopios.
• Análisis espectral: Conmutación automática de celdas de muestra multicanal, sistemas de adquisición espectral LIBS/OES.
• Inspección industrial: Conmutación de fuentes de luz en múltiples estaciones para sistemas de visión artificial y división de haces para marcado láser.
• Experimentos de investigación científica: Configuración automática de trayectorias ópticas, multiplexación por división de tiempo de múltiples detectores, plataformas para experimentos de óptica cuántica.

Presupuesto:

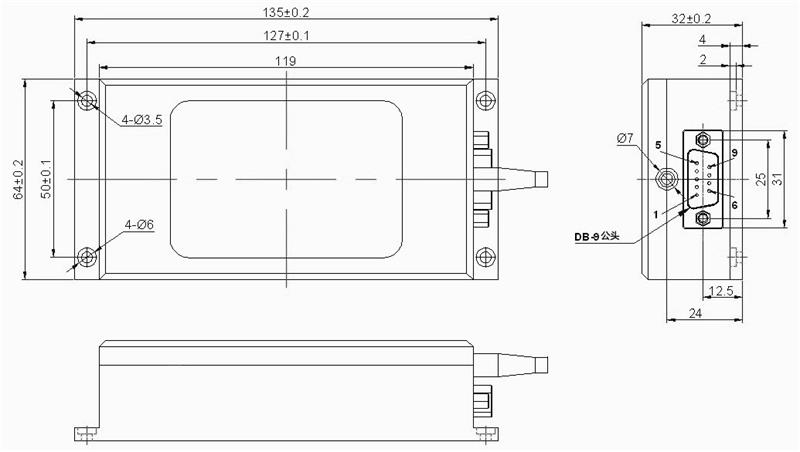

Dimensiones del producto

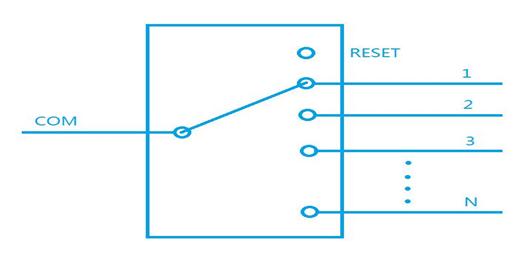

Ruta óptica:

Configuraciones de pines:

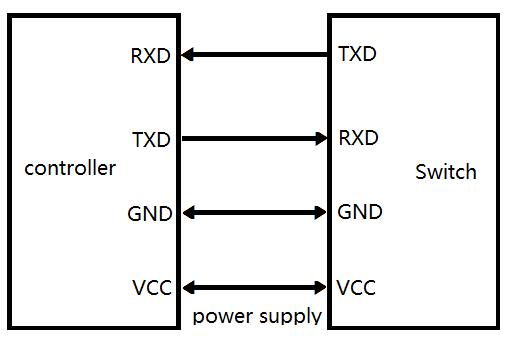

Diagrama de control:

Comandos de control:

● “_” significa guion bajo.

● Todas las letras del protocolo de comunicación deberán estar en mayúsculas.

● Este módulo solo puede ejecutar un comando a la vez. Normalmente, el siguiente comando solo se puede introducir después de que el programa devuelva una respuesta.

● En el funcionamiento real, introduzca el corchete angular “ <“ como carácter inicial y “ >“ como carácter final.

Nota: La velocidad de transmisión del puerto serie del módulo es de 9600 baudios, bits de datos: 8, bits de parada: 1, sin paridad. Si el comando enviado no es válido, el conmutador óptico devuelve el comando de respuesta .

Información del pedido:

Nota: Para otras especificaciones personalizadas, póngase en contacto con nosotros en: sale@fiberwdm.com
