Características del producto

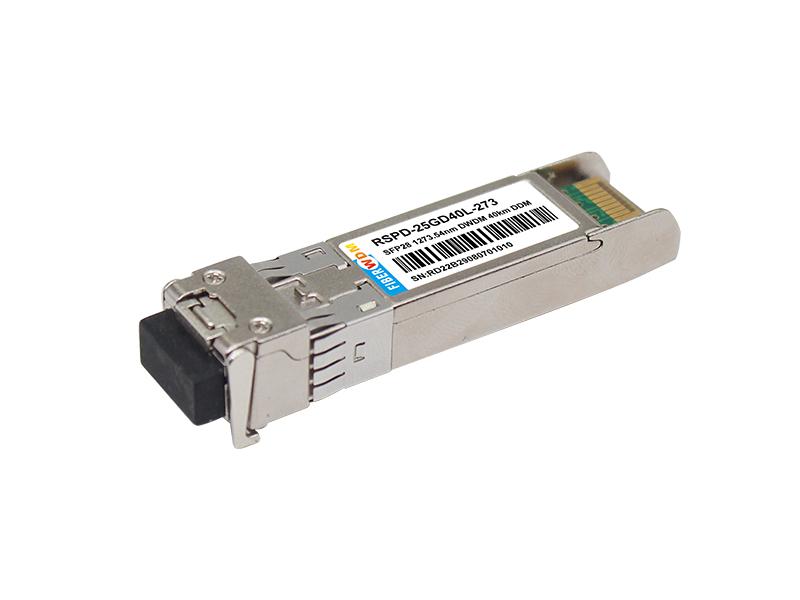

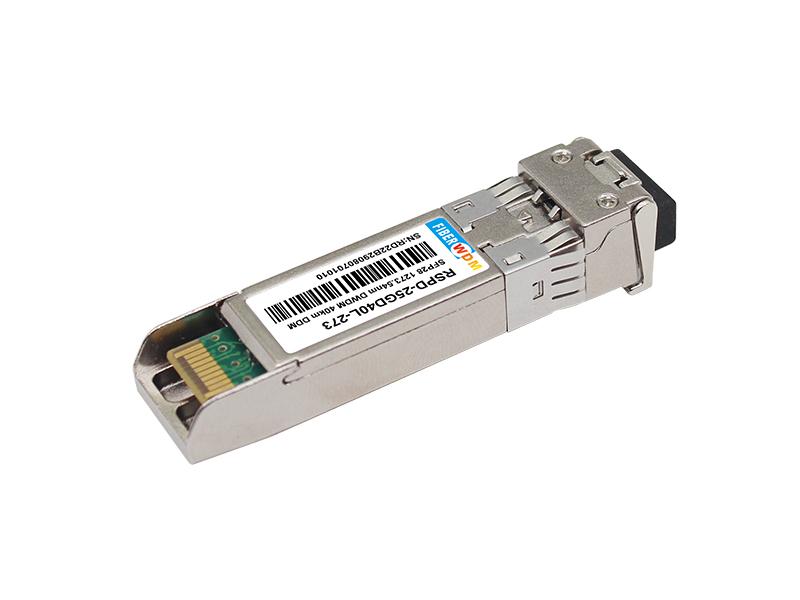

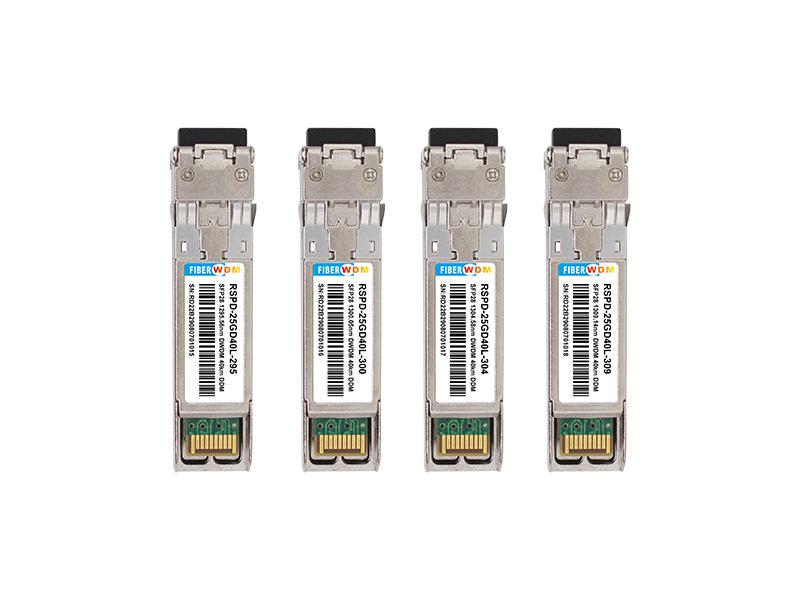

Transceptor LAN-WDM SFP28 de 25 Gbps, modo único DML y APD, alcance de 40 km
RSPD-25GDL40-XXX
Aplicaciones
Descripción
Los transceptores SFP28 son módulos de alto rendimiento y rentables que admiten una velocidad de datos de 25,78 Gbps y una distancia de transmisión de 40 km con SMF.
El transceptor consta de tres secciones: un transmisor láser DML refrigerado, un fotodiodo APD integrado con un preamplificador de transimpedancia (TIA) y una unidad de control MCU. Todos los módulos cumplen con los requisitos de seguridad láser de clase I.
Los transceptores son compatibles con el acuerdo de múltiples fuentes SFP y las funciones de diagnóstico digital SFF-8472.

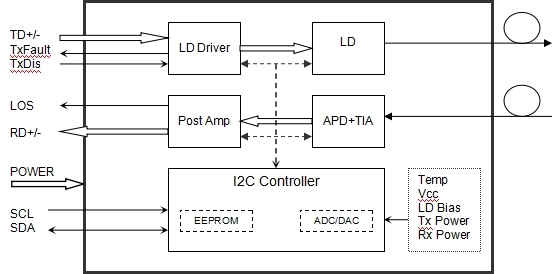

Diagrama funcional del transceptor
Calificaciones máximas absolutas
Parámetro |
Símbolo |
Mín. |
Típico. |
Máx. |
Unidad |
Temperatura de almacenamiento |
Ts |
-40 |
- | 85 | °C |
Humedad relativa |
RH |
5 |
- | 95 | % |
Voltaje de la fuente de alimentación |
VCC |
-0.3 | - | 4 | V |
Voltaje de entrada de señal |
VSI |
Vcc-0.3 |
- |
Vcc+0.3 |
V |
Condiciones de funcionamiento recomendadas
Parámetro |
Símbolo |
Mín. |
Típico. |
Máx. |
Unidad |
Nota |
Temperatura de funcionamiento de la caja |
Caso T |
0 |
70 |
°C | ||
Voltaje de la fuente de alimentación |
VCC |
3.14 | 3.3 | 3.47 | V | |
Corriente de la fuente de alimentación |
CPI |
600 |
mamá |
|||
Velocidad de datos |
BR |
25.78 |
Gbps |
Tarifa TX/Tasa RX |
||
Distancia de transmisión |
TD | 40 | kilómetros | |||
Fibra acoplada |
Fibra monomodo |
9/125um SMF |
Características ópticas
Parámetro |
Símbolo |
Mín. |
Típico. |
Máx. |
Unidad |
Nota |
Transmisor |
||||||
Longitudes de onda de carril (rango) |
1272,55 a 1274,54 1276.89 a 1278.89 1281,25 a 1283,27 1285,65 a 1287,69 1290.07 a 1292.12 1294,53 a 1296,59 1299.02 a 1301.09 1303.54 a 1305.63 1308.09 a 1310.19 |
Nuevo Méjico | ||||
Potencia promedio de lanzamiento |
correos |
0 | - | +6.0 |
dBm |
|
Potencia promedio de lanzamiento (láser desactivado) |
Poff |
- | - |
-30 |
dBm |
|
Ancho de banda del espectro (-20dB) |
Dl |
- | - | 1 | Nuevo Méjico | |
Relación de supresión de modo lateral |
SMSR |
30 | - | - | dB | |
Penalización por transmisión y dispersión |
TDP | - | - | 1 | dB | |
Tasa de extinción |
Sala de emergencias | 3.5 | - | - | dB | |
Máscara de ojos de salida |
Compatible con IEEE 802.3cc |
Nota (2) |
||||
Receptor |
||||||
Longitud de onda óptica de entrada |
λIN |
1272.55 | 1310.19 | Nuevo Méjico | ||
Sensibilidad del receptor-AVG |
PSens |
-19 |
dBm |
Nota (1) |
||
Sensibilidad del receptor-OMA |
PSens-OMA |
-18.2 |
dBm |
Nota (1) |
||
Potencia de saturación de entrada (sobrecarga) |
Examen PSAT |
-4 |
dBm |
Nota (1) |
||
Reflectancia del receptor |
-26 |
dB |
||||
Pérdida de señal de afirmación |
Pensilvania |
-30 |
dBm |
|||
Pérdida de señal desactivada |
PD |
-20 |
dBm |
|||
LOS -Histéresis |
Física |
0.5 |
dB |
Nota:
Nota ( 1 ): BER ≤ 5 incógnita 10 -5
Características de la interfaz eléctrica
Características de la interfaz eléctrica de alta velocidad
Parámetro |
Símbolo |
Mínimo |
Típico |
Máximo |
Unidad |
Notas |
Transmisor |
||||||
Oscilación de entrada diferencial |
Vin(pp) |
190 | 700 |
mV |
||
Pérdida de retorno de entrada diferencial (mín.) |
RLd(f) |
9,5–0,37f, 0,01≤f<8 4,75–7,4log10(f/14), 8 ≤f<19 |
dB |
|||
Entrada de modo diferencial a modo común pérdida de retorno (mín.) |
RLdc(f) |
22-20(f/25,78), 0,01≤f<12,89 15-6(f/25,78), 12,89≤f<19 |
dB |
|||
Desajuste de terminación diferencial |
Yo soy |
10 | % | |||
Ancho de los ojos |
¡Qué asco! |
0.46 |
Interfaz de usuario |
|||
Fluctuación sinusoidal pk-pk aplicada |
Ppj |
Según IEEE 802.3bm |
||||
Altura de los ojos |
Eh |
95 |
mV |
|||
Voltaje de modo común de CC |
DCv |
-350 |
2850 |
mV |
||
Receptor |
||||||
Oscilación de salida de datos diferencial |
Vout(pp) |
300 |
- | 850 |
mV |
- |
Ancho de los ojos |
¡Qué asco! |
0,57 |
- | - |
Interfaz de usuario |
- |
Cierre de ojos vertical |
Vec |
- |
- | 5.5 |
dB |
- |
Pérdida de retorno de salida diferencial (mín.) |
RLd(f) |
9,5–0,37f, 0,01≤f<8 4,75–7,4log10(f/14), 8 ≤f<19 |
dB |
- | ||
Pérdida de retorno de conversión de modo común a diferencial (mín.) |
RLdc(f) |
22-20(f/25,78), 0,01≤f<12,89 15-6(f/25,78), 12,89≤f<19 |
dB |
- | ||
Desajuste de terminación diferencial |
Yo soy |
- |
- | 10 |
% |
- |
Tiempo de transición, 20% a 80% |
Tr/Tf |
12 |
- | - |
PD |
20%~80% |
Características de la interfaz eléctrica de BAJA velocidad
Parámetro |
Símbolo |
Mín. |
Típico. |
Máx. |
Unidad |
Transmisor |
|||||
Salida de falla del transmisor-Alta |
VFaultH |
2 | - |
Vcc+0.3 |
V |
Salida de falla del transmisor: baja |
VFaultL |
0 | - | 0.8 |
V |
Voltaje de desactivación del transmisor: alto |
VDisH |
2 | - |
Vcc+0.3 |
V |
Voltaje de desactivación del transmisor: bajo |
VDisL |
0 | - | 0.8 |
V |
Receptor |
|||||
Voltaje de salida LOS-Alto |
VLOSH |
2 | - |
Vcc+0.3 |
V |
Voltaje de salida LOS-Bajo |
VLOSL |
0 | - | 0.8 |
V |
Sincronización y electricidad
Parámetro |
Símbolo |
Mínimo |
Típico |
Máximo |
Unidad |
Tiempo de negación de desactivación de Tx |
tonelada |
1 |
EM |
||
Tiempo de aserción de desactivación de Tx |
petimetre |
10 |
µs |
||
Tiempo de inicialización, incluido el restablecimiento de la falla de transmisión |
t_init |
300 |
EM |
||
Tiempo de confirmación de falla de Tx |
t_fault |
100 |
µs |
||
Deshabilitar Tx para reiniciar |
t_reset |
10 |
µs |
||
Tiempo de afirmación de LOS |
pérdida de t |
100 |
µs |
||
LOS Tiempo de Des-Afirmación |
pérdida_t_off |
400 |
µs |
||
Frecuencia de reloj de identificación de serie |
reloj_serie_f |
100 | 400 |
kHz |
|
MOD_DEF (0:2)-Alto |
VH |
2 |
Vcc |
V |
|
MOD_DEF (0:2)-Bajo |
VL |
0.8 |
V |
Diagnóstico
Parámetro |
Rango |
Unidad |
Exactitud |
Calibración |
Temperatura |
0 a 70 |
°C |
±3 °C |
Interno |
Voltaje |
3.0 a 3.6 |
V |
±3% |
Interno |
Corriente de polarización |
0 a 100 |
mamá |
±10% |
Interno |
Potencia TX |
0 a 6 |
dBm |
±3 dB |
Interno |
Potencia RX |
-19 a -4 |
dBm |
±3 dB |
Interno |

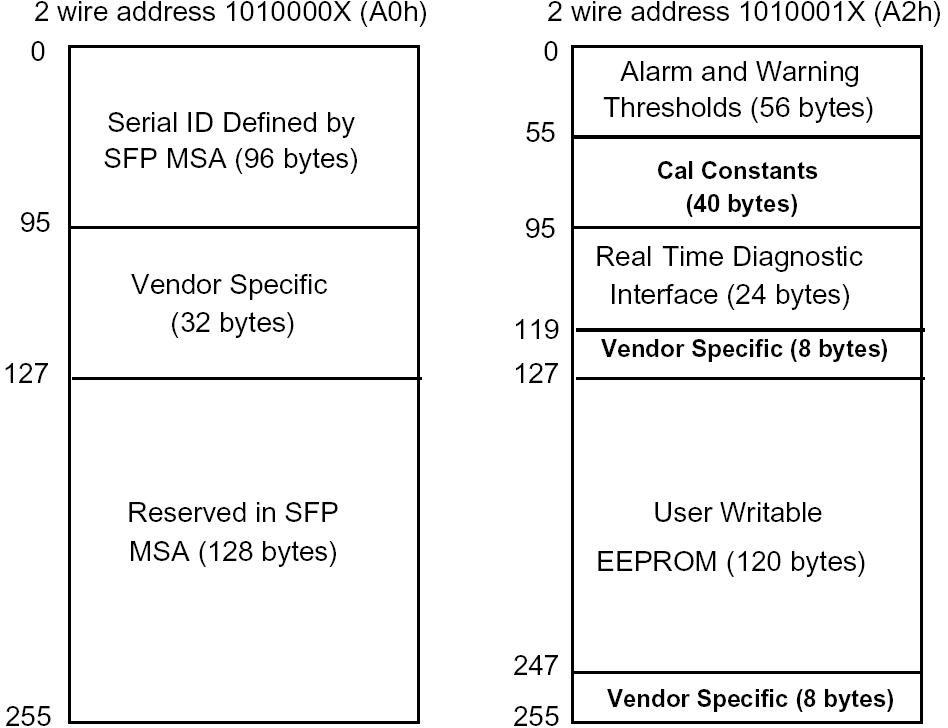

Mapa de memoria de diagnóstico digital
Los transceptores proporcionan contenidos de memoria de identificación en serie e información de diagnóstico sobre las condiciones operativas actuales mediante la interfaz en serie de 2 cables (SCL, SDA).
Se implementa toda la información de diagnóstico con calibración interna o externa, incluido el monitoreo de potencia recibida, el monitoreo de potencia transmitida, el monitoreo de corriente de polarización, el monitoreo de voltaje de suministro y el monitoreo de temperatura.
El campo de datos específico del mapa de memoria de diagnóstico digital se define de la siguiente manera.

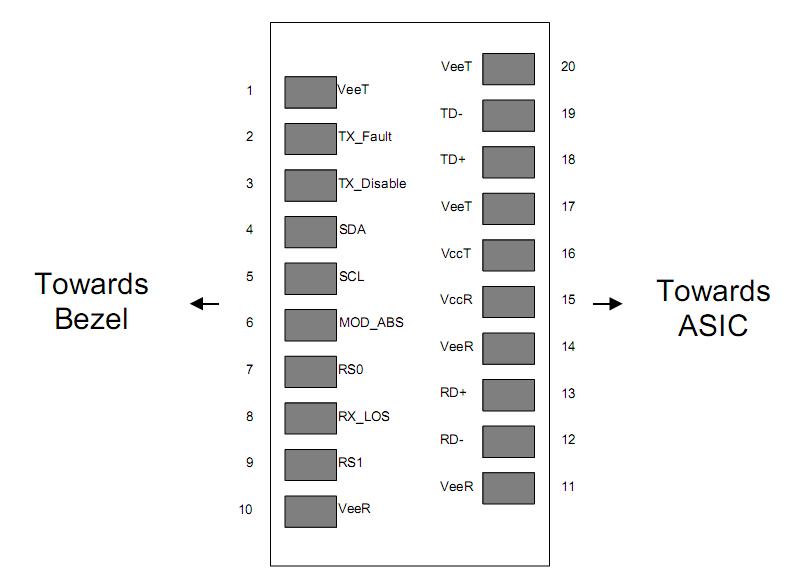

Descripciones de pines
Alfiler |
Nombre de la señal |
Descripción |
Secuencia de enchufe |
Notas |
1 |
VETERINARIO |
Tierra del transmisor |
1 | |
2 |
FALLO DE TX |
Indicación de falla del transmisor |
3 |
Nota 1 |
3 |
Desactivar TX |
Desactivación del transmisor |
3 |
Nota 2 |
4 |
Adventista del Séptimo Día |
Señal de datos en serie SDA |
3 | |
5 |
SCL |
Señal de reloj en serie SCL |
3 | |
6 |
MOD_ABS |
Módulo ausente. Conectado a tierra dentro del módulo. |
3 | |
7 |
RS0 |
No conectado |
3 | |
8 |
LOS |
Pérdida de señal |
3 |
Nota 3 |
9 |
RS1 |
No conectado |
3 | |
10 |
VIRAR |
Tierra del receptor |
1 | |
11 |
VIRAR |
Tierra del receptor |
1 | |
12 |
RD- |
Inv. Salida de datos recibidos |
3 |
Nota 4 |
13 |
RD+ |
Salida de datos recibidos |
3 |
Nota 4 |
14 |
VIRAR |
Tierra del receptor |
1 | |
15 |
Videograbadora de vídeo |
Fuente de alimentación del receptor |
2 | |
16 |
VCCT |
Fuente de alimentación del transmisor |
2 | |
17 |
VETERINARIO |
Tierra del transmisor |
1 | |
18 |
TD+ |
Transmitir datos en |
3 |
Nota 5 |
19 |
TD- |
Inv. Transmitir datos en |
3 |
Nota 5 |
20 |
VETERINARIO |
Tierra del transmisor |
1 |
Notas:
Secuencia de enchufe: secuencia de enganche de pasadores durante el enchufe en caliente.
1) La falla TX es una salida de colector abierto, que debe ajustarse con una resistencia de 4,7 kΩ a 10 kΩ en la placa base a un voltaje entre 2,0 V y Vcc + 0,3 V. El valor lógico 0 indica un funcionamiento normal; el valor lógico 1 indica algún tipo de falla del láser. En estado bajo, la salida se ajustará a menos de 0,8 V.
2) Salida láser deshabilitada en TDIS >2,0 V o abierta, habilitada en TDIS <0,8 V.
3) LOS es la salida de colector abierto. Debe ajustarse con 4,7 kΩ a 10 kΩ en la placa base hasta un voltaje entre 2,0 V y 3,6 V. El 0 lógico indica funcionamiento normal; el 1 lógico indica pérdida de señal.
4) RD-/+: Son las salidas diferenciales del receptor. Son líneas diferenciales de 100 V acopladas internamente a CA, que deben terminarse con 100 Ω (diferencial) en el SERDES del usuario.
5) TD-/+: Son las entradas diferenciales del transmisor. Son líneas diferenciales acopladas internamente a CA con terminación diferencial de 100 Ω dentro del módulo.

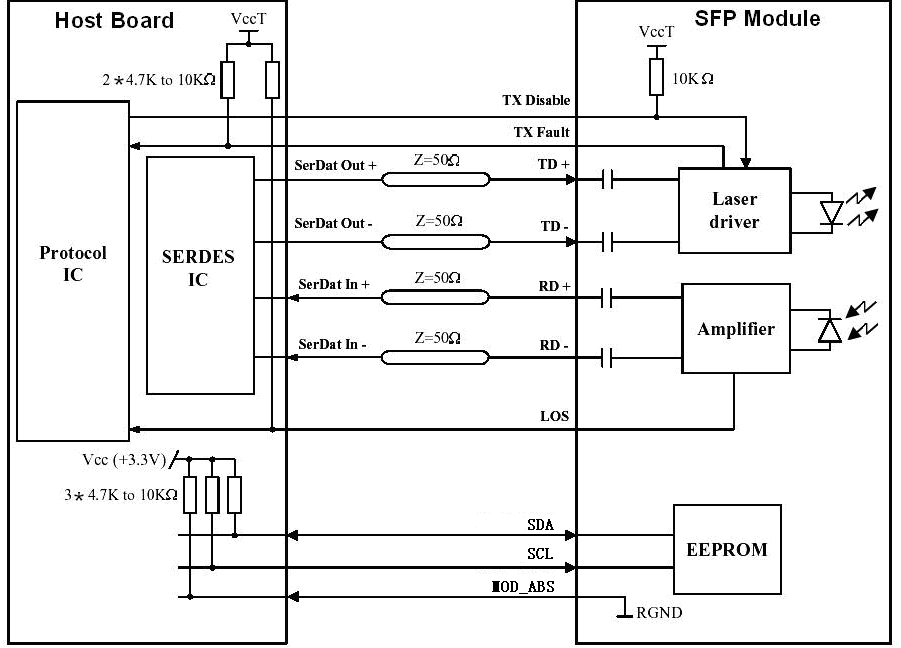

R Circuito de interfaz recomendado

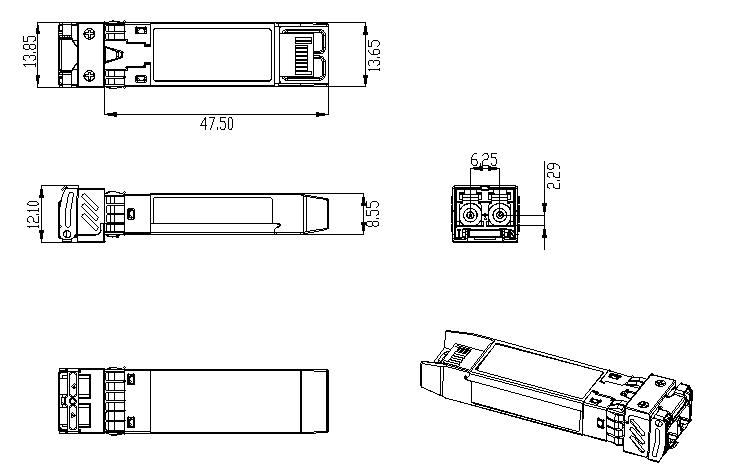

Dimensiones mecánicas

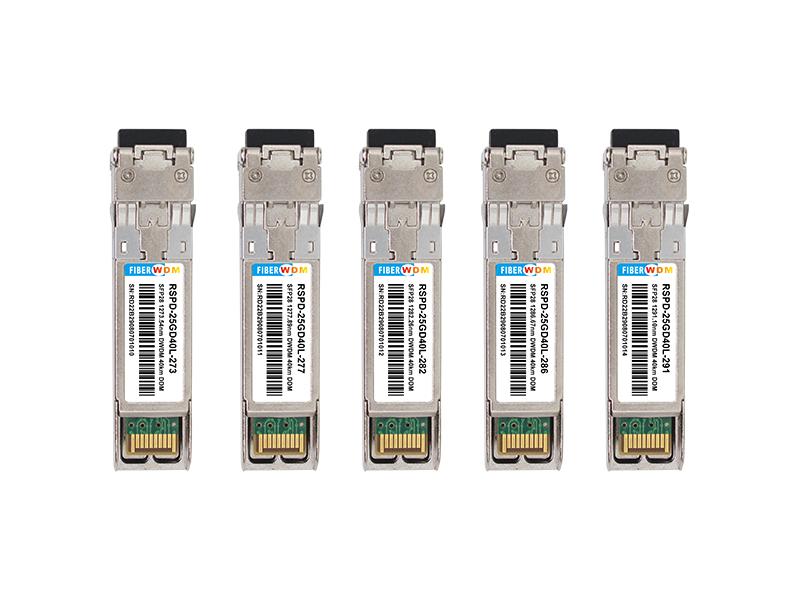

Información de pedidos
Número de pieza |
Descripción del Producto |
RSPD-25GD40L-273 |
SFP28 1273,54 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C ~ +70 °C, con DDM |
RSPD-25GDL40-277 |
SFP28 1277,89 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C ~ +70 °C, con DDM |
RSPD-25GDL40-282 |
SFP28 1282,26 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C ~ +70 °C, con DDM |
RSPD-25GDL40-286 |
SFP28 1286,67 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C ~ +70 °C, con DDM |
RSPD-25GDL40-291 |
SFP28 1291,10 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C ~ +70 °C, con DDM |
RSPD-25GDL40-295 |
SFP28 1295,56 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C ~ +70 °C, con DDM |
RSPD-25GDL40-300 |
SFP28 1300,05 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C ~ +70 °C, con DDM |
RSPD-25GDL40-304 |
SFP28 1304,58 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C ~ +70 °C, con DDM |
RSPD-25GDL40-309 |
SFP28 1309,14 nm LAN-WDM, 25,78 Gbps, LC, 40 km, 0 °C ~ +70 °C, con DDM |
