Características
Bajo costo inigualable
Distorsiones ópticas bajas
alto aislamiento
Alta fiabilidad
Ruta óptica sin epoxi
Aplicaciones
Bloqueo de canales
Agregar/soltar configurable
Monitoreo del sistema
Instrumentación

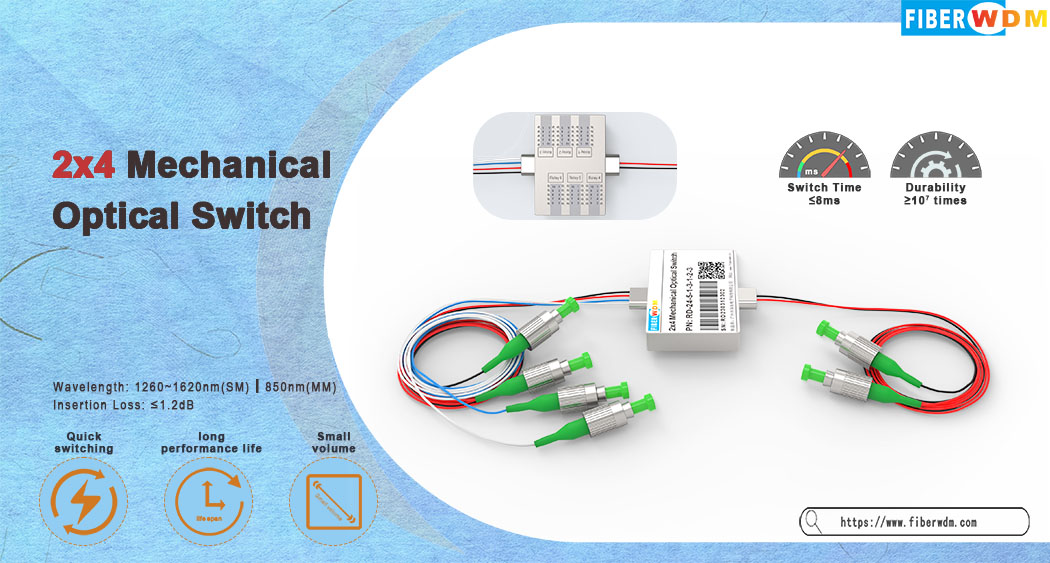

Interruptor óptico mecánico 2x4
El conmutador de fibra óptica mecánica 2x4 conecta canales ópticos dirigiendo o bloqueando una señal óptica entrante en la fibra de salida. Esto se logra mediante una configuración opto-mecánica pendiente de patente y se activa a través de una señal de control eléctrica. Una versión con enclavamiento conserva la ruta óptica seleccionada después de que se haya eliminado la señal de la unidad, mientras que las versiones sin enclavamiento pasan por defecto al estado abierto o cerrado cuando se desconecta la alimentación. El interruptor tiene sensores de posición eléctricos integrados. El nuevo diseño avanzado basado en materiales reduce significativamente la sensibilidad de la posición de las piezas móviles, ofreciendo una alta estabilidad sin precedentes, así como un bajo costo sin igual
Especificaciones
| Longitud de onda operativa |
1260~1620nm (SM) 850 nm (MM) |
Pérdida de inserción |
≤1.2dB |
| Pérdida dependiente de la longitud de onda |
≤0.25dB |
Pérdida dependiente de la polarización |
≤0.05dB |
| Pérdida dependiente de la temperatura |
≤0.25dB |
Pérdida de retorno |
SM≥50dB milímetro≥30dB |
| Charla cruzada |
SM≥55dB milímetro≥35dB |
Hora de cambio |
≤8ms |
| Repetibilidad |
≤±0.02dB |
Durabilidad |
≥107 veces |
| Tensión de funcionamiento |
3 o 5V |
Tipo de interruptor |
Sin enclavamiento/Enclavamiento |
| Temperatura de funcionamiento |
－20~＋70℃ |
Temperatura de almacenamiento |
－40~＋85℃ |
| Potencia óptica |
≤500 mW |
Dimensión |
52,7 L × 37,2 W × 10,0 H mm |
Configuraciones de pines
| Tipo |
Estado |
Accionamiento eléctrico |
Sensor de estado |
||||||
| 2×4 |
Alfiler 1 |
Alfiler 5 |
Alfiler 6 |
Alfiler 10 |
Alfiler 2-3 |
Alfiler 3-4 |
Alfiler 7-8 |
Pin 8-9 |
|
| enganche |
0 |
-- |
-- |
TIERRA |
V＋ |
Cerca |
Abierto |
Abierto |
Cerca |
| 1 |
V＋ |
TIERRA |
-- |
-- |
Abierto |
Cerca |
Cerca |
Abierto |
|
| Sin enclavamiento |
0 |
-- |
-- |
-- |
-- |
Cerca |
Abierto |
Abierto |
Cerca |
| 1 |
V＋ |
-- |
-- |
TIERRA |
Abierto |
Cerca |
Cerca |
Abierto |
|
| NO. |
Ruta Óptica |
Relé |
|||||
| 1 |
2 |
3 |
4 |
5 |
6 |
||
| 1 |
A-1, B-2 |
0 |
0 |
0 |
1 |
0 |
1 |
| 2 |
A-1, B-3 |
1 |
1 |
0 |
1 |
1 |
1 |
| 3 |
A-1, B-4 |
1 |
1 |
0 |
1 |
1 |
0 |
| 4 |
A-2, B-1 |
0 |
1 |
0 |
1 |
0 |
1 |
| 5 |
A-2, B-3 |
1 |
1 |
1 |
1 |
1 |
1 |
| 6 |
A-2, B-4 |
1 |
1 |
1 |
0 |
1 |
1 |
| 7 |
A-3, B-1 |
0 |
0 |
1 |
1 |
1 |
1 |
| 8 |
A-3, B-2 |
0 |
1 |
1 |
1 |
1 |
1 |
| 9 |
A-3, B-4 |
1 |
1 |
1 |
0 |
0 |
1 |
| 10 |
A-4, B-1 |
0 |
0 |
1 |
1 |
1 |
0 |
| 11 |
A-4, B-2 |
0 |
1 |
1 |
1 |
1 |
0 |
| 12 |
A-4, B-3 |
1 |
1 |
1 |
0 |
0 |
0 |

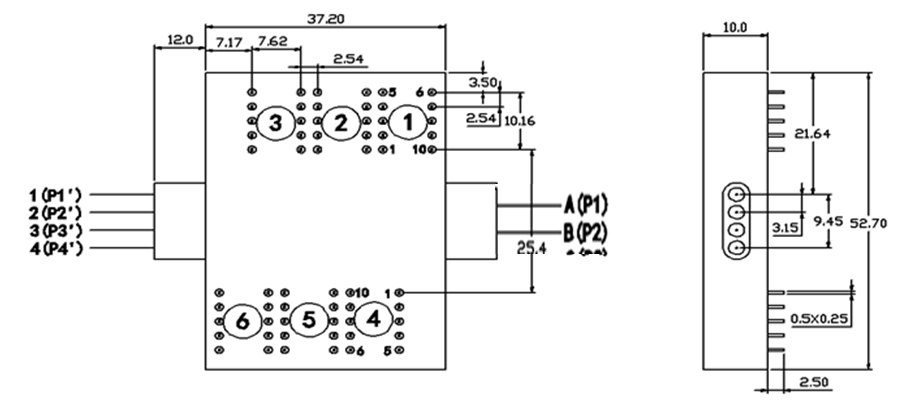

Dimensiones mecánicas (Unidad: mm)

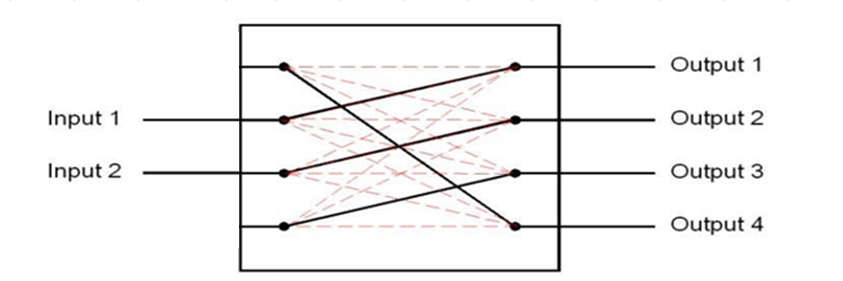

Ruta Óptica
Información sobre pedidos
| RD-FSW |
-2x4- |
-Longitud de onda- |
-Tipo de interruptor- |
-Voltaje- |
-Tipo de fibra- |
-Paquete- |
-Longitud de fibra- |
-Conector- |
| |
|
1060=1 C+L=2 1310=3 1410=4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Especial＝0 |
Enganche = 1 Sin enclavamiento = 2 Especial＝0 |
3V=3 5V=5 Especial＝0 |
SM28=1 50/125=5 62,5/125=6 Especial＝0 |
Fibra desnuda=1 tubo de 900um = 3 Especial＝0 |
0,25 m = 1 0,5 m = 2 1,0 m = 3 Especial＝0 |
Ninguno=1 CF/PC=2 CF/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 CL/PC=7 Dúplex LC=8 Especial＝0 |
