Fotodetector de avalanchas APD1008

Fotodetector de avalanchas APD1008

Manual de usuario

2.1 Apariencia y descripción de la interfaz

La apariencia del módulo se muestra en la siguiente figura:

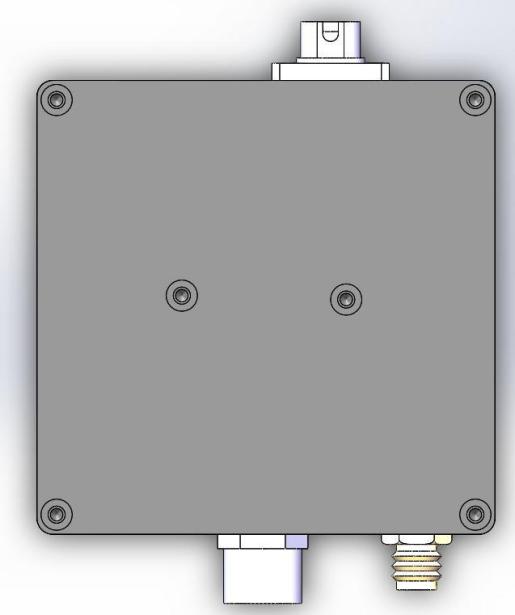

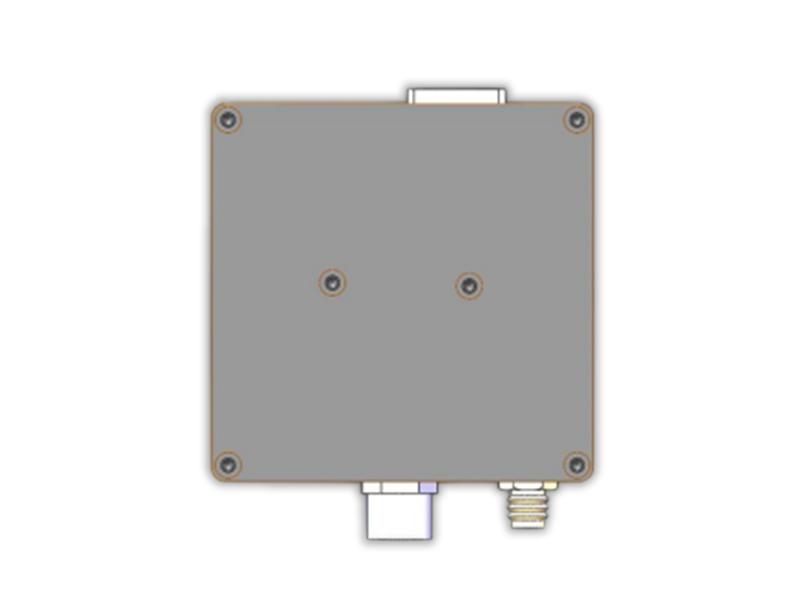

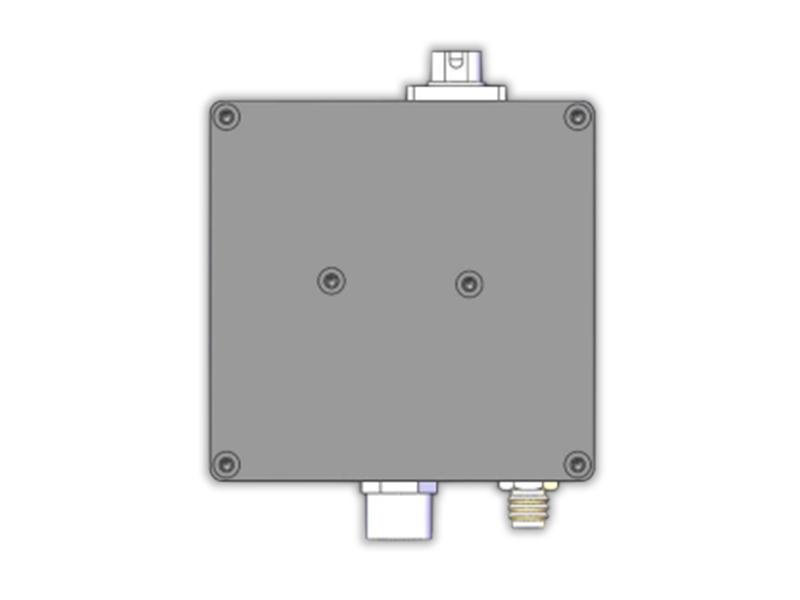

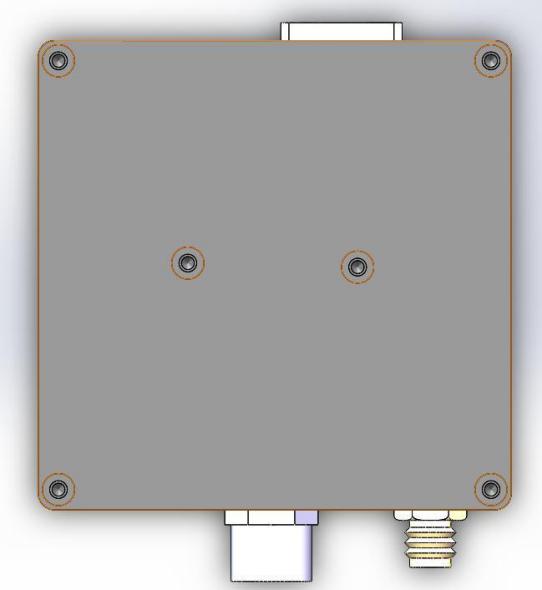

Figura 2-1 Diagrama de apariencia del módulo detector (izquierda: conector FC, derecha: espacio libre)

La interfaz superior es la interfaz de entrada óptica (FC/espacio libre), la inferior derecha es la interfaz de entrada de energía (M8/o salida de cable conductor) y la inferior derecha es la interfaz de salida de señal (SMA).

La salida de la versión con compensación de temperatura está en el terminal GH1.25, que se define de la siguiente manera:

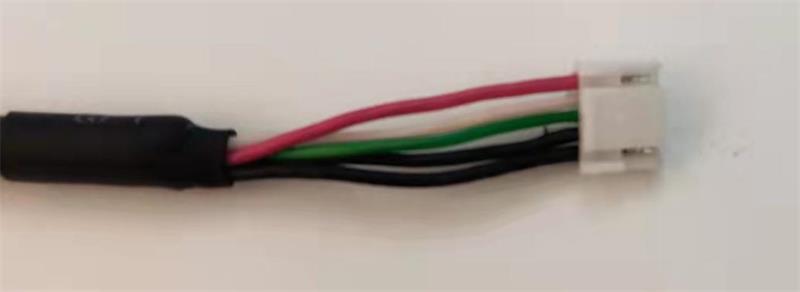

Figura 2-2 Cable de alimentación correspondiente

La definición de la interfaz es la siguiente:

Especificaciones eléctricas

El módulo APD es una fuente de alimentación única: conecte el cable rojo a 12 V y el cable negro a tierra, con una corriente de 300 mA. La corriente del módulo detector durante su funcionamiento normal es inferior a 100 mA.

1. Interfaz de salida: SMA (hembra);

2. Impedancia de salida: 50Ω;

3. Voltaje máximo de salida:

Productos por debajo de 500 MHz: ±3,6 V (@High Z), ±1,8 V (@50 Ω);

Productos superiores a 1 GHz (inclusive): ±1 V (@50 Ω).

4. Rango de respuesta espectral: 900 nm - 1700 nm;

5. Capacidad de respuesta del detector: >0,95 A/W a 1550 nm;

6. La amplitud de entrada óptica no debe exceder la potencia de saturación.

Parámetros de rendimiento

Descripción de la prueba de rendimiento:

1. Debido a las diferentes condiciones de los conectores FC de las fuentes de luz de prueba, la pérdida de inserción de cada detector varía y los resultados de la prueba de la respuesta del detector tendrán ligeras diferencias;

2. La ganancia de transimpedancia del detector se calcula con una carga de salida de alta impedancia. Si la carga de salida es de 50 Ω, la ganancia se reduce a la mitad del valor nominal.

3. Los resultados de la medición del ruido del detector y del tiempo de subida se obtienen en las siguientes condiciones:

a: Impedancia de entrada del osciloscopio 50Ω;

b: El ancho de banda del osciloscopio es el ancho de banda completo (≥1 GHz);

c: La división de tiempo del osciloscopio está configurada en 100 ns/div (Nota: el ruido varía significativamente con diferentes divisiones de tiempo);

4. Temperatura ambiente de prueba: 23℃±5℃;

5. Humedad relativa de prueba: 35% ± 15%;

6. Voltaje de funcionamiento de prueba: ±12 V;

Parámetros de prueba típicos del detector APD (APD1008)

Figura 3-1 Resumen del rendimiento eléctrico

Dimensiones mecánicas

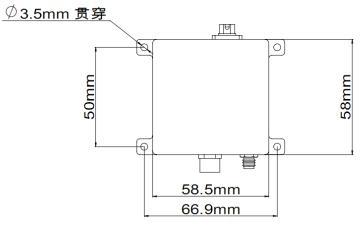

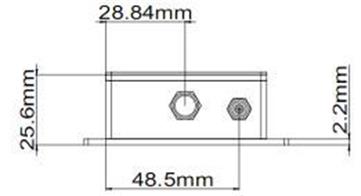

Figura 4-1 Diagrama de dimensiones mecánicas del módulo detector APD
