Detector de avalanchas APD2008

Detector de avalanchas APD2008

Manual de usuario

2.1 Apariencia y descripción de la interfaz

La apariencia del módulo se muestra en las figuras siguientes:

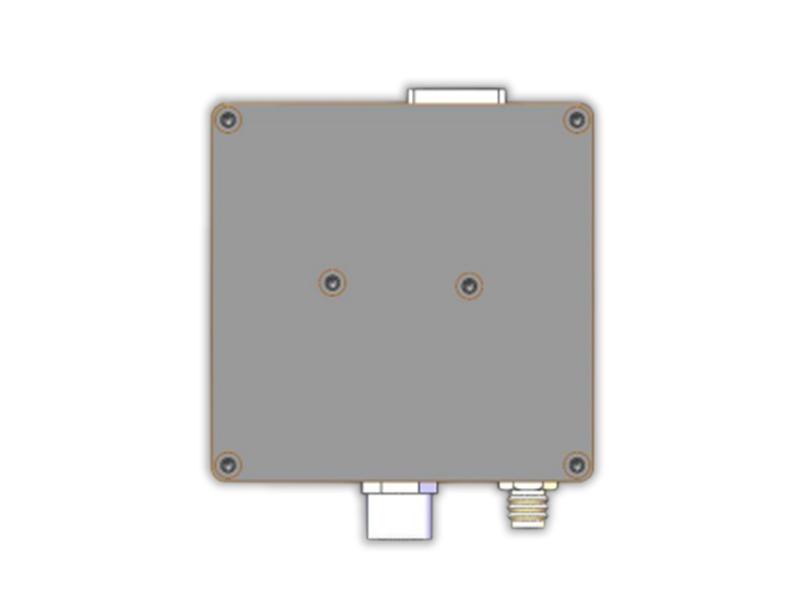

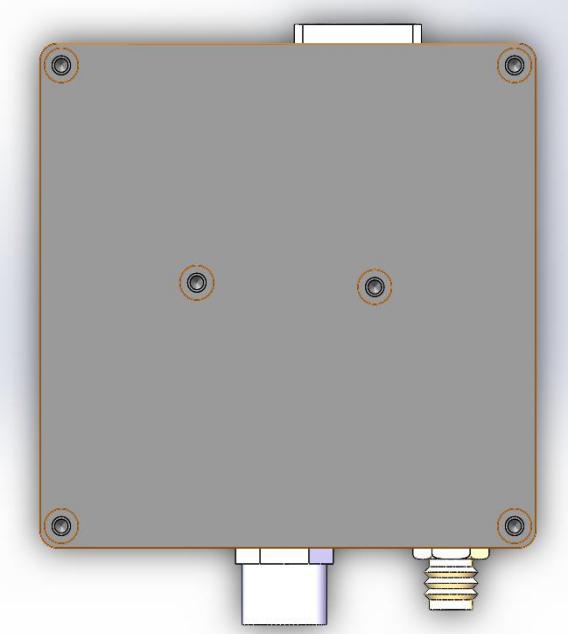

Figura 2-1 Aspecto del módulo detector (izquierda: interfaz FC, derecha: espacio libre)

Entre ellos, la interfaz superior es la interfaz de entrada óptica (FC/espacio libre), la inferior derecha es la interfaz de entrada de energía (M8 o salida de cable conductor) y la inferior derecha es la interfaz de salida de señal (SMA).

La salida de la versión con compensación de temperatura es un bloque de terminales GH1.25, y su definición es la siguiente:

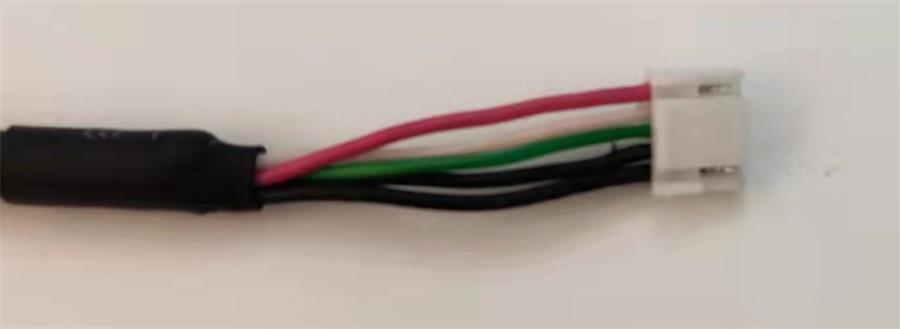

Figura 2-2 Cable de alimentación correspondiente

Descripción eléctrica

El módulo APD es un producto con una sola fuente de alimentación: conecte el cable rojo a 12 V y el cable negro a tierra, con una corriente de 300 mA. La corriente del módulo detector durante el funcionamiento normal es inferior a 100 mA.

1. Interfaz de salida: SMA (conector hembra);

2. Impedancia de salida: 50 ohmios;

3. Voltaje máximo de salida:

Productos por debajo de 500 MHz: ±3,6 V (@High Z), ±1,8 V (@50 ohmios);

Productos de 1 GHz (inclusive) y superiores: ±1 V (@50 ohmios).

4. Rango de respuesta espectral: 400 nm-1100 nm;

5. Capacidad de respuesta del detector: 50 A/W a 905 nm;

6. No exceda la potencia óptica de saturación para la amplitud de entrada óptica.

Parámetros de rendimiento

Descripción de la prueba de rendimiento

1. Debido a las diferentes condiciones del conector FC de la fuente de luz de prueba, la pérdida de inserción de cada detector es inconsistente y los resultados de la prueba de la respuesta del detector variarán ligeramente;

2. La ganancia de transimpedancia del detector se calcula con una alta impedancia de carga de salida. Si la carga de salida es de 50 Ω, la ganancia se reduce a la mitad del valor nominal.

3. Los resultados de la medición del ruido del detector y del tiempo de subida se obtienen en las siguientes condiciones:

a: La impedancia de entrada del osciloscopio es 50 Ω;

b: El ancho de banda del osciloscopio es el ancho de banda completo (≥1 GHz);

c: La escala de tiempo del osciloscopio está establecida en 100 ns/div (Nota: el ruido variará en gran medida con diferentes escalas de tiempo);

4. Temperatura de la sala de prueba: 23℃±5℃;

5. Humedad relativa de prueba: 35% ± 15%;

6. Voltaje de prueba de trabajo: ±12 V;

Parámetros de prueba típicos del detector APD (APD2008)

Figura 3-1 Resumen del rendimiento eléctrico

Dimensiones mecánicas

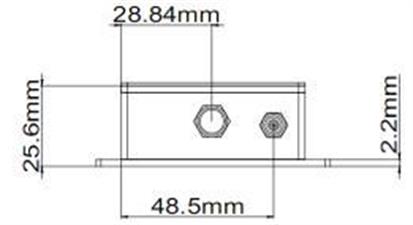

Figura 4-1 Dibujo de dimensiones mecánicas del módulo detector APD
