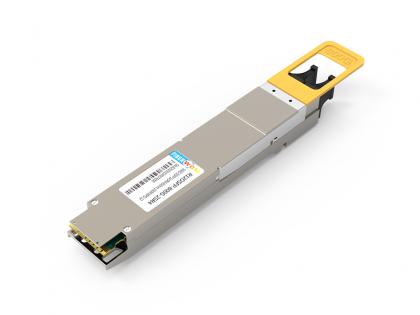

800G QSFP-DD SR8 850nm 100m MPO-16 APC

Parámetro

Símbolo

Mín.

Máximo

Unidad

Temperatura de almacenamiento

Ts

-40

85

°C

Temperatura de funcionamiento de la caja

Arriba

0

70

°C

Humedad relativa (sin condensación)

RH

15

85

%

Tensión de alimentación

Vcc

-0,5

3.6

V

Umbral de daño del receptor, por carril

PRdmg

5

dBm

Parámetro

Símbolo

Mín.

Máx

Unidad

Temperatura de la caja operativa

Arriba

0

70

°C

Humedad relativa (sin condensación)

RH

15

85

%

Voltaje de fuente de alimentación

Vcc

3.135

3.465

V

Consumo total de energía1

Pc

-

14

W

Suministro actual

4,46

A

Velocidad de bits

HAB

850

Gbps

Longitud de fibra en OM3 MMF

60

m

Longitud de fibra en OM4 MMF

100

m

Frecuencia de reloj I2C

0

400

kHz

Parámetro

Símbolo

Mín.

Típico

Máx

Unidad

Velocidad de datos por carril

DR

53.125

GBd

Formato de modulación

PAM4

Longitud de onda central 1

λ

840

860

868

nm

Ancho espectral RMS

σ

0,6

nm

Potencia de lanzamiento promedio, cada carril

Pavg

-4.6

4

dBm

Potencia óptica OMA, cada carril, máx.

POMA

3.5

dBm

OMAouter, cada carril min

máx. (TECQ, TDECQ) <1,8 dB

máx [-2,6, máx(TECQ,TECQ) – 4,4]

dBm

1,8 < máx. (TECQ, TDECQ) < 4,4 dB

Cierre de ojo de dispersión y transmisor (TDECQ), cada carril

TDECQ

4.4

dB

Cierre del ojo del transmisor para PAM4 (TECQ), cada carril

TECQ

4.4

dB

Proporción de extinción

ER

2.5

dB

Excursión de potencia del transmisor, cada carril

2.3

dBm

Tolerancia a la pérdida de retorno óptico

ORLT

14

dB

Energía óptica para TX DESACTIVAR

-30

dBm

Fluxb2 rodeado

≥86% a 19 µm

≤30% a 4,5 µm

Parámetro

Símbolo

Mín.

Típico

Máxima

Unidad

Velocidad de datos por carril

BR

53.125

GBd

Formato de modulación

PAM4

Longitud de onda central

λ

842

850

948

nm

Umbral de daño

5

dBm

Potencia de recepción promedio, cada carril

–6,4

4

dBm

Recibir energía, cada carril (OMAouter)

3,5

dBm

Reflectancia del receptor

Tr

–15

dB

Sensibilidad del receptor, cada carril1

RS = máx. (-4,6, TECQ – 6,4)

dBm

Sensibilidad del receptor estresada, cada carril

–2

dBm

LOS Rx

Afirmar

-15

dBm

Anular afirmación

-7,5

dBm

Histéresis

0,5

5

dB

Parámetros

Mín.

Típico

Máx

Unidad

Proporción de errores de bits previos a FEC

2.4E-4

Proporción de errores de bits posteriores a FEC

1E-12

Transmisor (cada carril)

Tolerancia de voltaje de entrada diferencial pk-pk

750

mV

No coincide la terminación diferencial

10

%

Altura de los ojos

10

mV

Pérdida de retorno de modo común a modo diferencial

Ecuación IEEE802.3ck (120G–1)

dB

Cierre de ojos vertical

12

dB

Pérdida de retorno efectivo

7.3

dB

Tiempo de transición

10

ps

Receptor (cada carril)

Oscilación de salida de datos diferencial

300

900

mVpp

No coincide la terminación diferencial

10

%

Altura de los ojos

15

mV

Cierre de ojos vertical

12

dB

Pérdida de retorno de modo común a modo diferencial

Ecuación IEEE802.3ck (120G–1)

Pérdida de retorno efectivo

8.5

dB

Tiempo de transición

8.5

ps
