Este producto es un módulo óptico OSFP 2xSR4 de 800 Gb/s diseñado para aplicaciones de comunicación óptica de 100 m. El módulo convierte 8 canales de datos de entrada eléctrica de 100 Gb/s (PAM4) en 8 canales de señales ópticas paralelas, cada uno capaz de operar a 100 Gb/s para una velocidad de datos total de 800 Gb/s.
En el lado del receptor, el módulo convierte 8 canales de señales ópticas paralelas de 100 Gb/s cada canal para una velocidad de datos agregada de 800 Gb/s en 8 canales de datos de salida eléctricos de 100 Gb/s (PAM4).
Se puede conectar un cable de fibra óptica con conector MPO-12 dual al receptáculo del módulo OSFP 800G SR8. Se requiere FEC del host para soportar transmisiones de fibra de hasta 100 m.

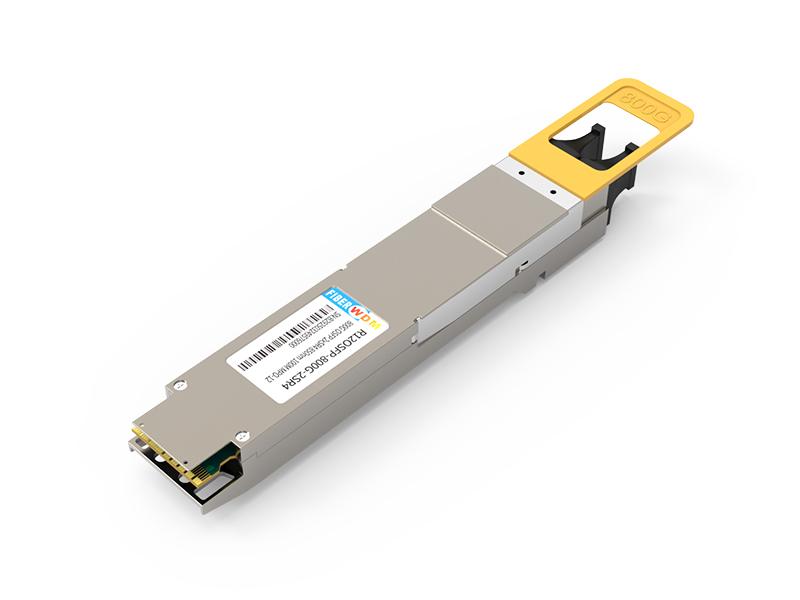

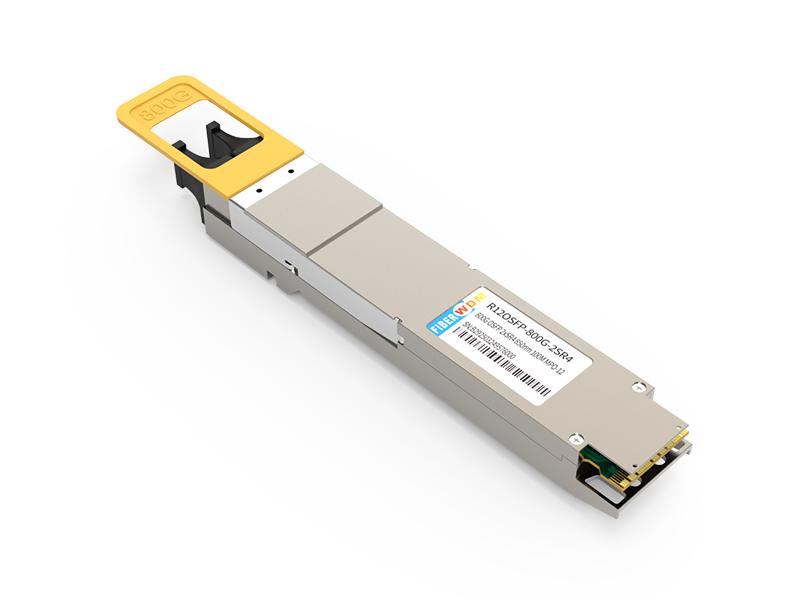

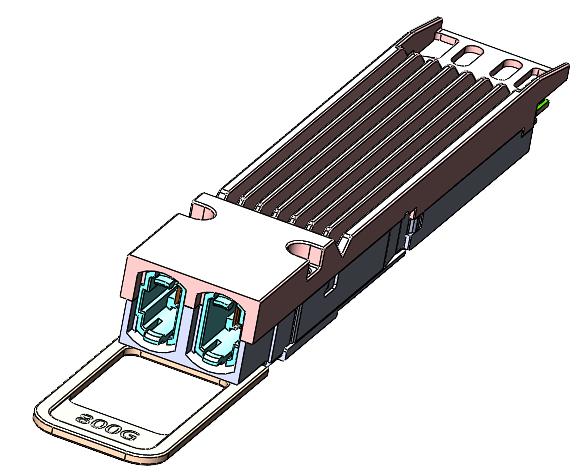

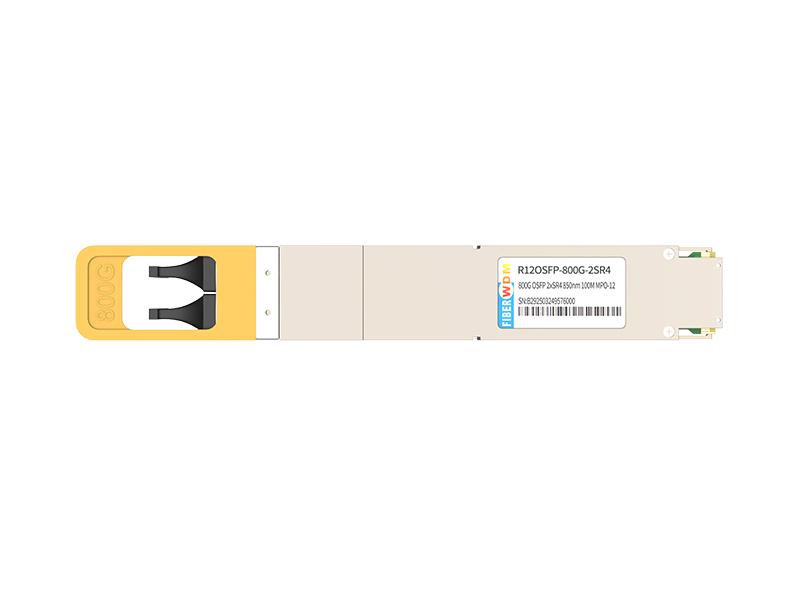

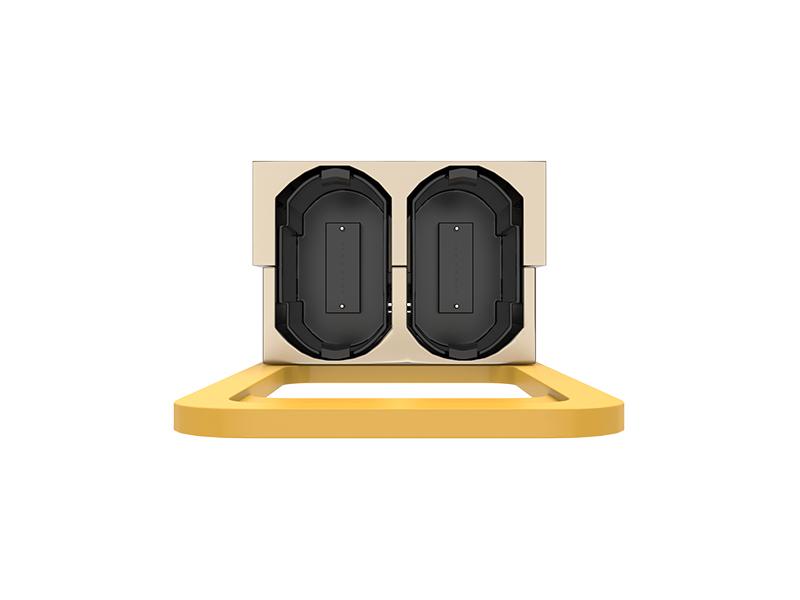

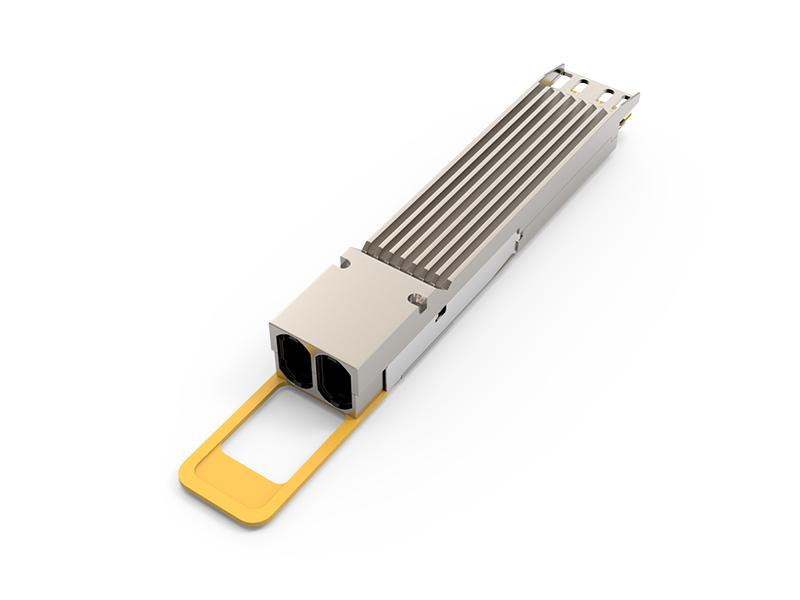

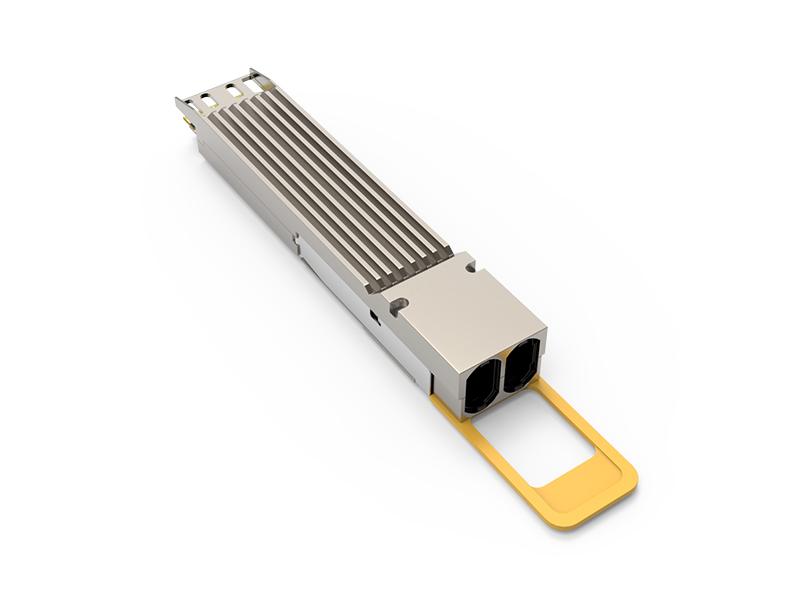

Transceptor óptico MPO-12 800G OSFP 2xSR4 850nm 100M
R12OSFP-800G-2SR4
Características
Normas
Aplicaciones
Calificaciones máximas absolutas
Parámetro | Símbolo | Mínimo | Máximo | Unidades |
Rango de temperatura de almacenamiento | TSTG | -40 | +85 | °C |
Voltaje de suministro | VCC | 0 | 4 | V |
Humedad relativa | RH | 5% a 85% | ||
- | - | sin condensación |
Condiciones de funcionamiento
Parámetro | Símbolo | Mínimo | Máximo | Unidades |
Temperatura de la caja - Funcionamiento | TCASE | 0 | 70 | °C |
Voltaje de suministro | Vcc | 3.135 | 3.465 | V |
Consumo de energía | PDISS | - | 14 | Yo |
Relación de errores de bits pre-FEC | - | - | 2,4x10-4 | - |
Distancia de enlace sobre OM3 | - | 0.5 | 60 | METRO |
Distancia de enlace sobre OM4 | - | 0.5 | 100 | METRO |
Especificaciones ópticas del transmisor
Parámetro del transmisor | Mínimo | Típico | Máximo | Unidad |
Tasa de señalización de cada carril | 53,125 ± 100 ppm |
GBd |
||
Rango de longitud de onda de carril | - | 850 | - | Nuevo Méjico |
Ancho espectral RMS | - | 0.6 | Nuevo Méjico | |
Formato de modulación | PAM4 | |||
Potencia óptica media por carril | -4.6 | 4 | dBm | |
Modulación óptica externa Amplitud (OMAouter), cada carril para TDECQ<=1.8dB para 1.8
|
-2.6 - |
3.5 |
|
dBm |
Modulación óptica externa Amplitud (OMAouter), cada carril para TECQ<=1.8dB para 1.8
|
-2.6 - |
3.5 |
|
dBm |
Transmisor y cierre de ojo de dispersión para PAM4, cada carril | - | - | 4.4 | dB |
Cierre de ojo del transmisor para PAM4 (TECQ), cada carril | - | - | 4.4 | dB |
Tasa de extinción | 2.5 | - | dB | |
Excursión del transmisor, cada carril | - | - | 2 | dB |
Tiempo de transición del transmisor, cada carril | - | - | 17 | PD |
Potencia de lanzamiento promedio por carril en estado TX fuera de servicio | - | - | -30 | dBm |
Ruido de intensidad relativa12 (OMA) | - | - | -131 | dB/Hz |
Tolerancia de pérdida de retorno óptico | - | - | 12 | dB |
Flujo rodeado | >=86% a 19 um <=30% a 4,5 um |
dB |
Especificaciones ópticas del receptor
Parámetro del receptor | Mínimo | Típico | Máximo | Unidad |
Tasa de señalización de cada carril |
53,125 ± 100 ppm |
GBd |
||
Rango de longitud de onda de carril |
- | 850 | - |
Nuevo Méjico |
Formato de modulación | PAM4 | |||
Umbral de daño |
5 | - | - |
dBm |
Potencia de recepción promedio, cada carril |
-6.4 | - | 4 |
dBm |
Potencia del receptor, cada carril (OMA) |
- | - | 3.5 |
dBm |
Sensibilidad del receptor por carril (OMAouter) |
- | - |
-4.6 |
dBm |
Reflectancia del receptor |
- | - | -12 |
dB |
Sensibilidad del receptor estresado (OMAouter), cada uno |
- | - | 2 |
dBm |
Condiciones de estrés para la sensibilidad del receptor de estrés | ||||
Cierre ocular estresado para PAM4 (SECQ), carril en prueba |
- | 4.4 | - |
dB |
OMA exterior de cada carril del agresor |
- | 3.5 | - |
dBm |
Umbrales del receptor para pérdida de señal (LOS)
Parámetro |
Mínimo |
Típico |
Máximo |
Unidad |
RX_LOS_Assert Mín./Máx. |
-15.0 |
- | - |
dBm |
RX_LOS_Desafirmar mínimo/máximo |
- | - | -8.9 |
dBm |
Histéresis RX_LOS |
- | 1.5 | - |
dB |
Especificaciones de monitoreo de diagnóstico digital
Parámetros |
Unidad |
Especificación |
Error absoluto del monitor de temperatura | °C |
± 3 |
Error absoluto del monitor de voltaje de suministro |
% |
± 5 |
I_bias Monitoriza el error absoluto |
% |
± 10 |
Error absoluto del monitor de potencia recibida (Rx) |
dB |
± 3.0 |
Error absoluto del monitor de potencia de transmisión (Tx) |
dB |
± 3.0 |
Señal eléctrica de baja velocidad
Parámetro | Símbolo | Mínimo | Máximo | Unidades | Condición |
SCL y SDA |
VOL |
0 | 0.4 | V |
IOL(máx.)=3,0 mA para modo rápido, 20 mA para modo rápido plus |
VOH |
Vcc-0.5 |
Vcc+0.3 |
V | ||
SCL y SDA |
VIL |
-0.3 |
Vcc*0.3 |
V | - |
VIH |
Vcc*0.7 |
Vcc +0,5 |
V | - | |
Capacitancia para el pin de E/S SCL y SDA |
Ci | - | 14 |
pF |
- |
Carga capacitiva total del bus para SCL y SDA |
Cb | - | 100 |
pF |
Resistencia pull-up de 3,0 k ohmios, máx. |
- | - | 200 |
pF |
Resistencia pull-up de 1,6 k ohmios, máx. |
|
LPMode/TxDis,Reset y ModeSeIL |
VIL |
-0.3 | 0.8 | V |
|Iin| = 125uA para Vin < Vcc |
VIH |
2 |
Vcc + 0,3 |
V | ||
IntL/RxLOS |
VOL |
0 | 0.4 | V |
LIO=2,0 mA |
VOH |
VCC - 0,5 |
VCC + 0,3 |
V |
10k ohmios de pull-up al host Vcc |
|
ModPrsL |
VOL |
0 | 0.4 | % |
LIO=2,0 mA |
VOH |
- | - | dB |
ModPrsL se puede implementar como un cortocircuito a GND en el módulo |
Señal eléctrica de alta velocidad
Parámetro |
Mínimo |
Típico |
Máximo |
Unidad |
Características de salida eléctrica del receptor en TP4 |
||||
Tasa de señalización por carril |
- |
53.125 |
- |
GBd |
Voltaje de salida de modo común de CA (RMS) |
- | - | 17.5 | mV |
Tensión de salida diferencial pico a pico |
- | - | 900 |
mV |
ESMW de extremo cercano (ancho de máscara de simetría del ojo) |
- | Por determinar | - | Interfaz de usuario |
Altura del ojo cercano, diferencial |
24 | - | - | mV |
Cierre de ojo vertical cercano al extremo |
- | - | 7.5 |
dB |
ESMW de extremo lejano (ancho de máscara de simetría del ojo) |
- | Por determinar | - | Interfaz de usuario |
Altura del ojo del extremo lejano, diferencial |
24 | - | - | mV |
Cierre de ojo vertical del extremo más alejado |
- | - | 7.5 |
dB |
Relación ISI del precursor del extremo lejano |
- | Por determinar | - | % |
Pérdida de retorno de conversión de modo común a diferencial |
802.3ck 120G-1 |
dB |
||
Pérdida de retorno efectiva |
Por determinar | - | - |
dB |
Desajuste de terminación diferencial |
- | - | 10 | % |
Tiempo de transición (mín., 20% a 80%) |
- | Por determinar | - | PD |
Voltaje de modo común de CC |
-350 | - | - | mV |
Características eléctricas de entrada del transmisor en TP1 |
||||
Tasa de señalización, por carril |
- |
53.125 |
- |
GBd |
Tolerancia de tensión de entrada diferencial pk-pk |
900 | 2850 | mV | |
Pérdida de retorno de modo común a diferencial |
Ecuación 802.3ck (120G-1) |
- | - | - |
Pérdida de retorno efectiva |
Por determinar | - | - | - |
Desajuste de terminación diferencial |
- | - | 10 | - |
Prueba de entrada estresada del módulo |
Véase 120G.3.4.1 |
% |
||
Rango de tolerancia de voltaje de un solo extremo |
-0.4 |
- | 3.3 | V |
Voltaje de modo común de CC |
-350 |
- | 2850 | mV |

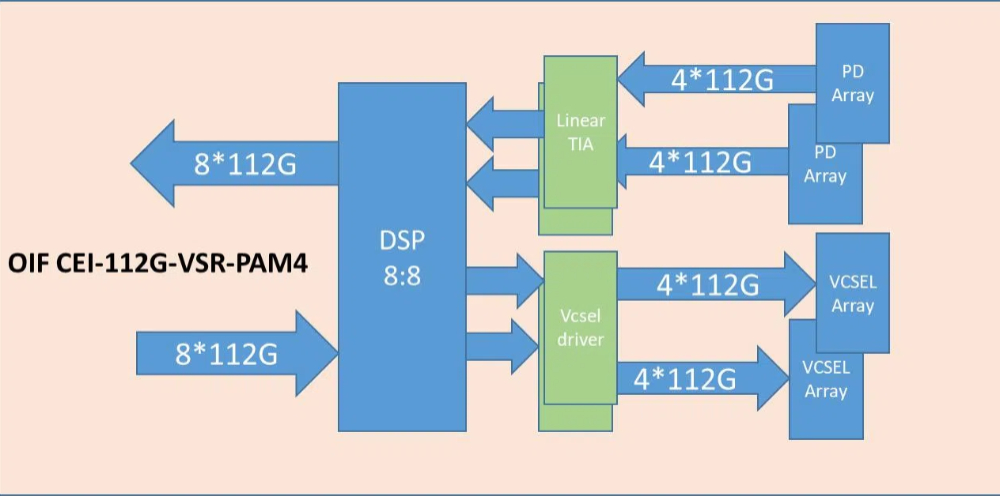

Diagrama de bloques del módulo
Figura 1. Diagrama de bloques del módulo
OSFP800 800G 2xSR4

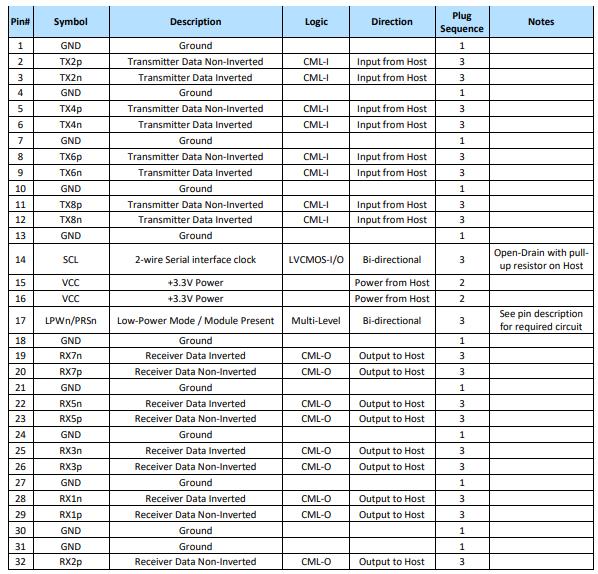

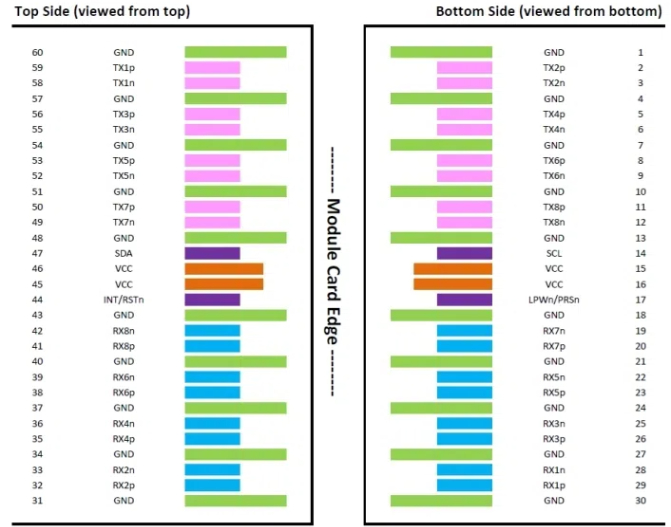

Figura 2. Asignación de contactos OSFP800 800G
Definición de contacto del módulo
Interfaz óptica

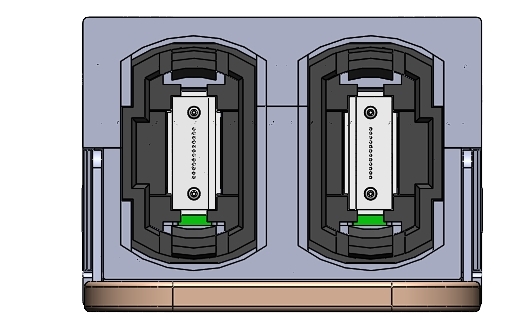

Los conectores duales MPO-12 para OSFP800 2xSR4.
Figura 3. Asignación de carriles ópticos
Especificaciones mecánicas

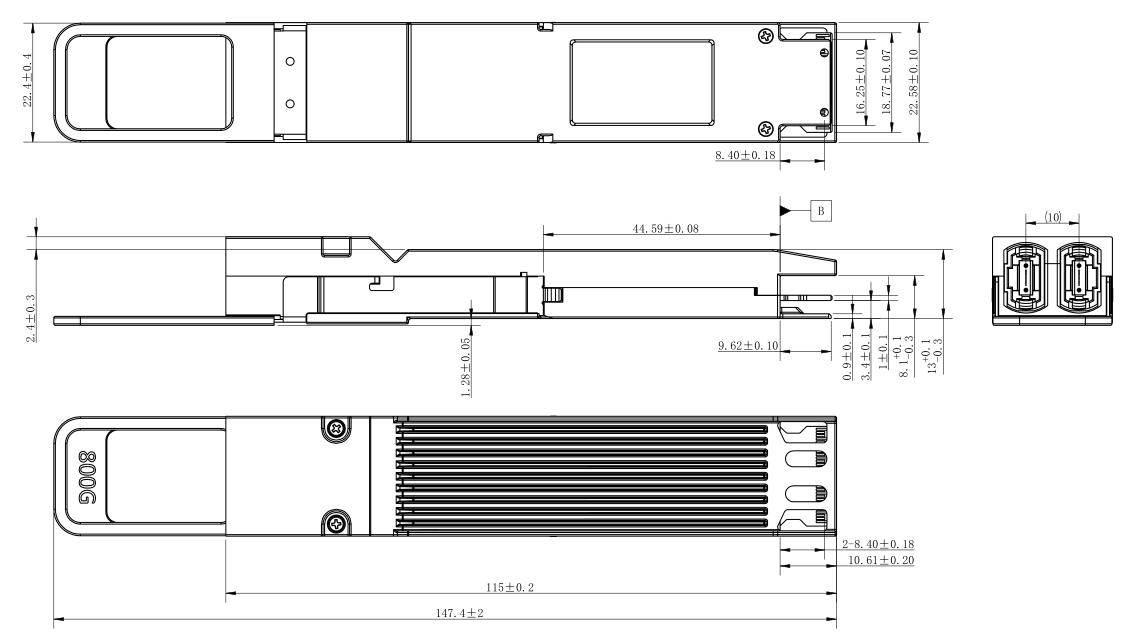

Figura 4. Dimensiones mecánicas
Información de pedidos
Número de pieza |
Descripción |
R12OSFP-800G-2SR4 |
Transceptor óptico OSFP800 800G 2xSR4 |
