Detector de alta velocidad con amplificación

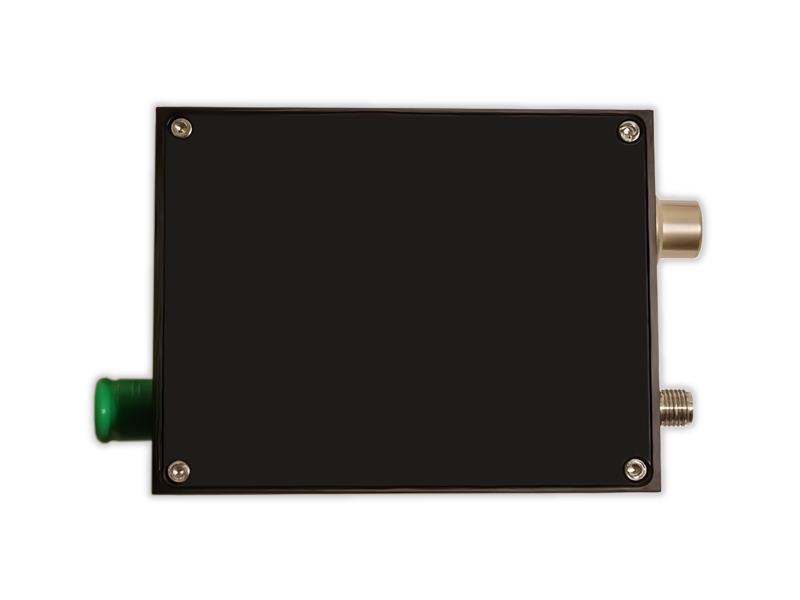

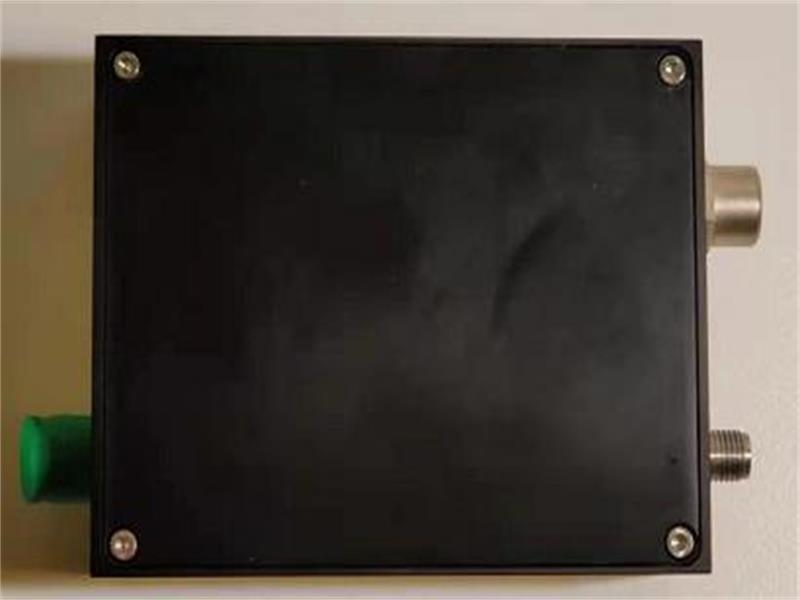

Para satisfacer la demanda de los clientes nacionales de fotodetectores (PD) de alta velocidad totalmente localizados, Fiberwdm ha desarrollado dos PD de alta velocidad con anchos de banda superiores a 18 GHz y 40 GHz, tras casi dos años de investigación y desarrollo. El PD de 18 GHz tiene un tiempo de subida inferior a 20 ps, y el de 40 GHz, inferior a 8,5 ps. Su capacidad de respuesta no es inferior a la de productos similares importados de Finisar, Thorlabs, etc., y la oscilación de cola también está bien controlada. Esta serie de detectores de alta velocidad no incluye amplificador de transimpedancia (TIA) y presenta un nivel de ruido extremadamente bajo. Puede utilizarse para probar sistemas de comunicación de alta velocidad y sistemas láser de femtosegundos, y es un producto rentable y totalmente localizado. La fuente de alimentación lineal desarrollada independientemente por Fiberwdm puede satisfacer plenamente los requisitos de los detectores de alta velocidad en aplicaciones de investigación científica.

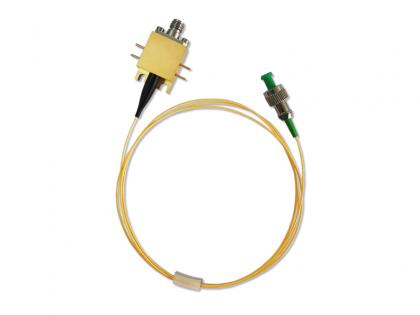

El módulo detector de alta velocidad HSPD4040 está diseñado para aplicaciones digitales y analógicas. Contiene un fotodiodo PIN de InGaAs con una longitud de onda de respuesta de 1250 a 1650 nm y la electrónica de adaptación necesaria. El HSPD4040 puede proporcionar un ancho de banda de hasta 40 GHz. El módulo funciona a +5 V. Cumple con el estándar de entrada de fibra monomodo de 9/125 μm. El puerto de salida RF es un conector de 2,92 mm con una impedancia de 50 ohmios. El HSPD4040 está herméticamente sellado y pesa menos de 20 gramos. Cuenta con certificación ROHS 2.0.

25g SFP28 DWDM óptico transceptor Módulo, soporte 25GB / S y hasta 10 km de transmisión, funciona en alta velocidad IDC Soluciones de conexión, 5G Red Front-Haul Solución, y así en.

Los transceptores SFP+ son módulos de alto rendimiento y rentables que admiten una velocidad de datos de 16 Gbps y una distancia de transmisión de 40 km con SMF. El transceptor consta de tres secciones: un transmisor láser EML refrigerado, un fotodiodo PIN integrado con un preamplificador de transimpedancia (TIA) y una unidad de control MCU. Todos los módulos cumplen con los requisitos de seguridad láser de clase I. Los transceptores son compatibles con el acuerdo de múltiples fuentes SFP y las funciones de diagnóstico digital SFF-8472.

Características funcionales Puerto RJ45 adaptable de 10/100/1000 Mbps Un puerto superior es un puerto de fibra SFP de 1000 Mbps Inversión automática de puertos (Auto MDI/MDIX) Modo de control de flujo: full duplex adopta el estándar IEEE 802.3x, half duplex adopta el estándar de contrapresión cumple con los estándares IEEE 802.310Base-T e IEEE 802.3u 100/1000Base-TX Se adopta el mecanismo de conmutación de almacenamiento y reenvío. Las velocidades de línea están disponibles en el rango de 64 a 9000 longitudes de cuadro.

Características del producto La placa admite dos canales de transmisión coherente de 2*100G a 200G, lo que permite una transmisión dual de 200G en el lado de la línea. Tiene longitudes de onda ajustables y admite un máximo de dos canales de 200G con 75GHz * 64 ondas o 200G con 100GHz * 48 ondas. Cuenta con tecnologías de modulación coherente flexibles: DP-16QAM, DP-8QAM, DP-QPSK. Incorpora diversas tecnologías de corrección de errores FEC: oFEC, CFEC, SCFEC, SDFEC. Admite funciones flexibles de acceso a servicios: 100GE, 100GE KR4, OTU4 y 100G FlexE. Proporciona funciones estadísticas y de seguimiento integral del rendimiento. Admite estadísticas de rendimiento Ethernet RMON, retardo DM y funciones de detección PRBS, y estadísticas de rendimiento OTN PM y SM. Admite el monitoreo en tiempo real de alta precisión de la temperatura, el voltaje, la corriente y el consumo de energía de la placa. En el lado del cliente, admite varios tipos de interfaz de módulo: 100GSR4/CWDM4/LR4/PSM4. Admite una plataforma de gestión de red unificada con interfaces SNMP, CLI, Web, NMS (interfaz gráfica) y modelo Netconf Yang.

Características Admite un agregado de velocidad única de 103,1 Gb/s (100 GE); Velocidad de bits de carril 25,78 Gb/s 100 GbE; Transmisión de hasta 10 km en SMF; Receptor láser y PIN LAN WDM; Interfaz eléctrica de E/S de alta velocidad (CAUI-4); Interfaz MDIO con monitoreo de diagnóstico digital integrado; Paquete CFP2 MSA con conector LC dúplex; Fuente de alimentación única de +3,3 V; Consumo máximo de energía 6W; Temperatura de la caja de funcionamiento: -5 a +70 °C; Cumple con IEEE802.3bm; Cumple con la Directiva de la UE 2015/863/UE;   Solicitud 100GBASE-LR4;

El módulo transceptor óptico paralelo monomodo de la serie POB está diseñado para la comunicación de datos de alta velocidad a larga distancia e interconexiones ópticas paralelas en aplicaciones como placas base ópticas, conexiones de servidor a matriz de almacenamiento y sistemas de procesamiento de radar. Presenta baja radiación electromagnética y una alta capacidad antiinterferencias. El módulo tiene unas dimensiones compactas de 27 mm × 27 mm × 7,8 mm, utiliza un conector LGA (Land Grid Array) de 10 × 10 pines para la interfaz eléctrica y admite un conector óptico MPO estándar enchufable. Su temperatura de funcionamiento oscila entre -40 °C y +85 °C, con velocidades de transmisión monocanal de hasta 10,3125 Gbps y una distancia máxima de transmisión de 10 km.
