Detectores de alta velocidad HSPD4018 y HSPD4040

Para satisfacer la demanda de los clientes nacionales de fotodetectores (PD) de alta velocidad totalmente localizados, Fiberwdm ha desarrollado dos PD de alta velocidad con anchos de banda superiores a 18 GHz y 40 GHz, tras casi dos años de investigación y desarrollo. El PD de 18 GHz tiene un tiempo de subida inferior a 20 ps, y el de 40 GHz, inferior a 8,5 ps. Su capacidad de respuesta no es inferior a la de productos similares importados de Finisar, Thorlabs, etc., y la oscilación de cola también está bien controlada.

Esta serie de detectores de alta velocidad no incluye amplificador de transimpedancia (TIA) y presenta un nivel de ruido extremadamente bajo. Puede utilizarse para probar sistemas de comunicación de alta velocidad y sistemas láser de femtosegundos, y es un producto rentable y totalmente localizado.

La fuente de alimentación lineal desarrollada independientemente por Fiberwdm puede satisfacer plenamente los requisitos de los detectores de alta velocidad en aplicaciones de investigación científica.

Pregunte ahora Descargar
  • Detalle del producto

Detectores de alta velocidad HSPD4018 y HSPD4040

Instrucciones de uso

1.1 Apariencia y descripción de la interfaz

La apariencia del módulo se muestra a continuación:

High-Speed Detectors High-Speed Detectors

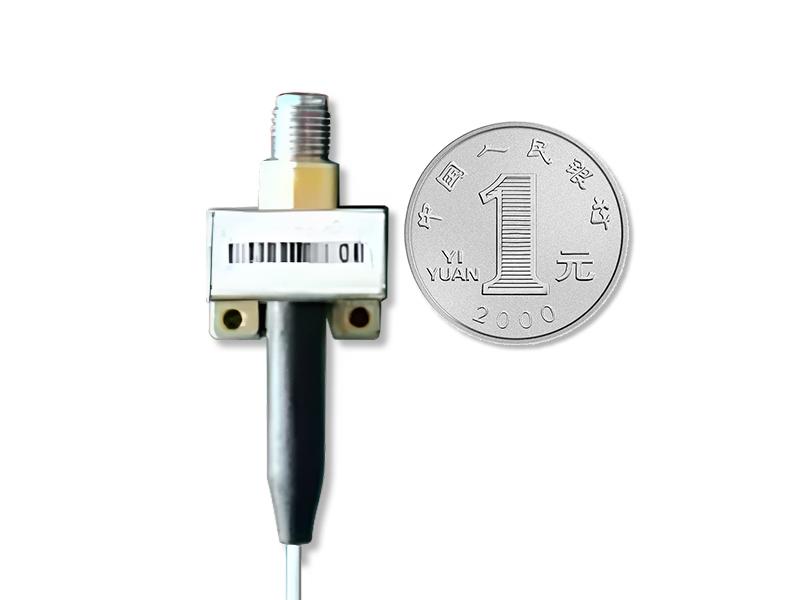

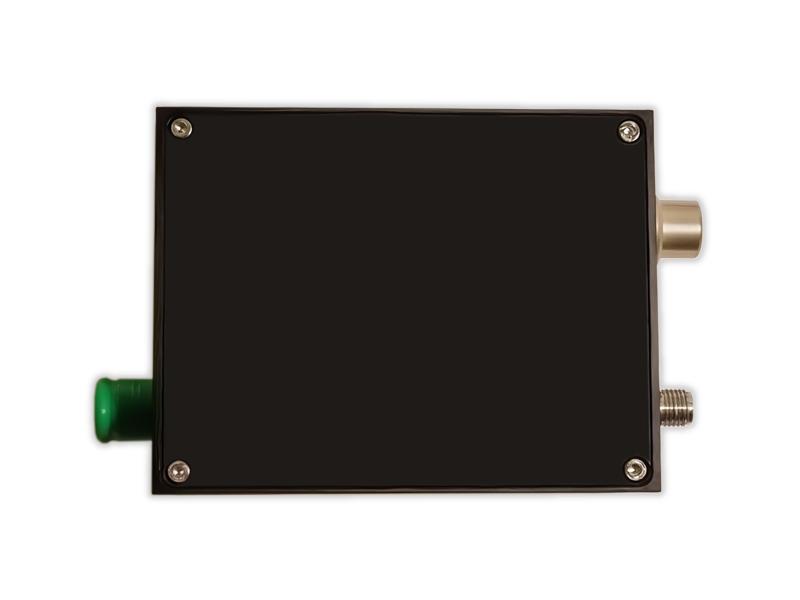

Figura 2-1 Aspecto del módulo detector (izquierda), PD desnudo de alta velocidad (derecha)

1.2 Especificaciones eléctricas

1. Interfaz de salida: SMA (hembra) o 2,92 mm

2. Rango de respuesta espectral: 1000 nm–1700 nm

3. Capacidad de respuesta del detector: >0,7 A/W a 1550 nm

4. Precaución: No exceda la potencia óptica de saturación para la entrada óptica.

2 Parámetros de rendimiento

2.1 Parámetros de prueba para detectores de alta velocidad (HSPD4018, HSPD4040)

Modelo

HSPD4018

HSPD4040

Rango de longitud de onda

1000 nm - 1700 nm

1000 nm - 1700 nm

Ancho de banda de corte de 3 dB

18 GHz

>40 GHz

Ganancia de conversión

35 V/W

35 V/W

Potencia óptica de saturación

10 mW

10 mW

Tiempo de subida (10%–90%)

<20ps

<8,5 ps

Capacidad de respuesta máxima típica

>0,7 A/W a 1550 nm

>0,7 A/W a 1550 nm

Coeficiente de reflexión de salida (S22)

＜-2dB

＜-2dB

Planitud de amplitud

＜±2dB

＜±2dB

Salida máxima

0,35 V

0,5 V

Máxima potencia de incidente

30 mW

30 mW

Material/tipo del detector

InGaAs/PIN

InGaAs/PIN

Temperatura de funcionamiento

-40℃~85℃

-40℃~85℃

Entrada óptica

FC/PC o FC/APC

FC/PC o FC/APC

Salida eléctrica

SMA o 2,92 mm

SMA o 2,92 mm

Fuente de alimentación

+12 V/100 mA

+12 V/100 mA

Figura 3-1 Resumen del rendimiento eléctrico

High-Speed Detectors

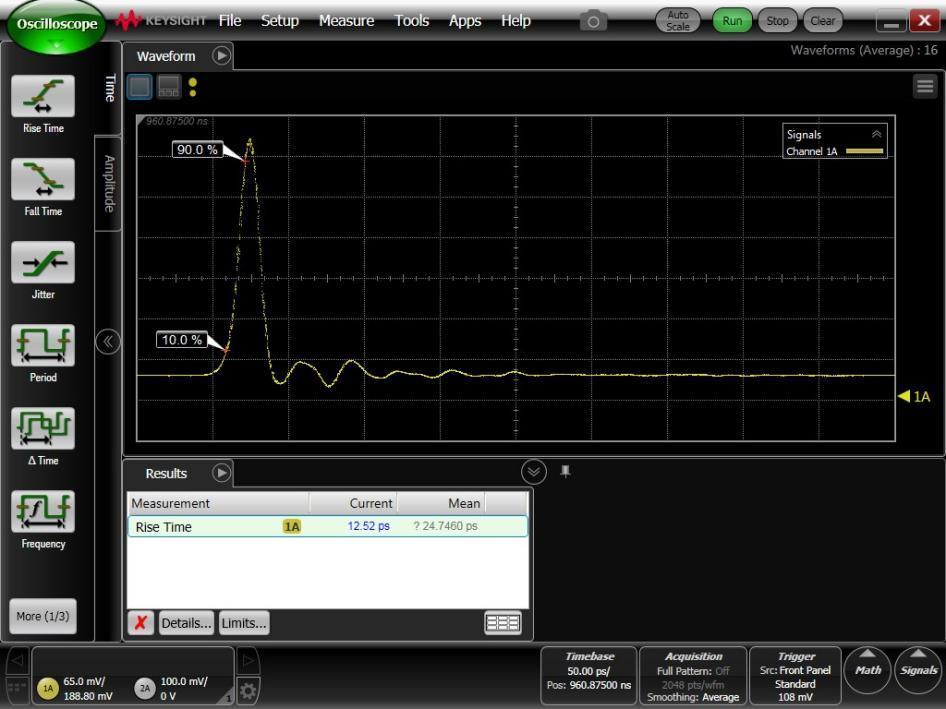

Figura 3-2 Curva de respuesta de pulso HSPD4018

High-Speed Detectors

Figura 3-3 Curva de respuesta al pulso

Diagrama de dimensiones mecánicas del detector de alta velocidad

High-Speed Detectors

Figura 4-1 Diagrama de dimensiones mecánicas del módulo detector de alta velocidad

High-Speed Detectors

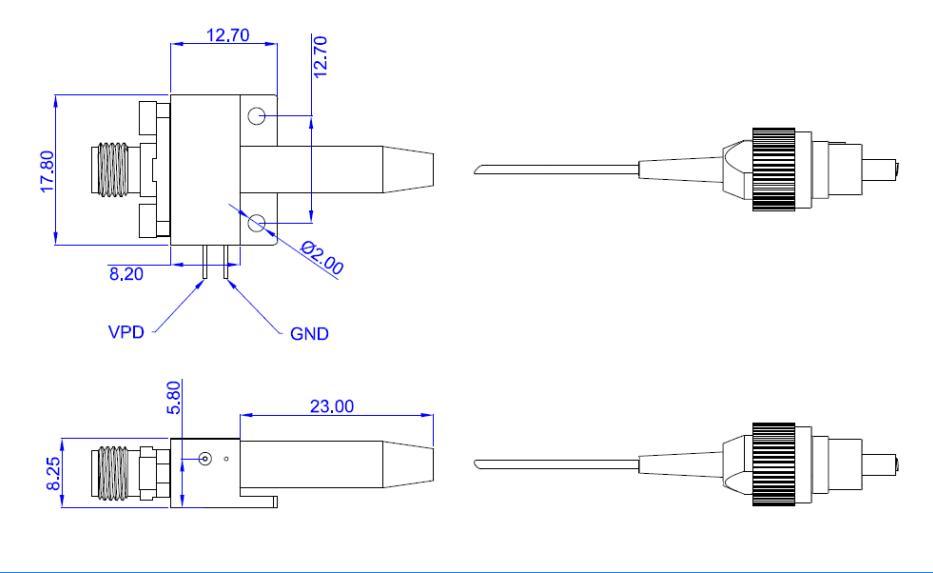

Figura 4-2 Dimensiones mecánicas del PD de alta velocidad
